Siemens Halbleiterrelais 3RF22552AB45 55 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Ein Schütz der Marke Siemens aus der Sirius-Reihe, geeignet für den Einsatz in industriellen Steuerungs- und Schutzanlagen.

Abbildung ähnlich

Ein offener Schaltschrank mit verschiedenen elektronischen Komponenten und Kabeln.

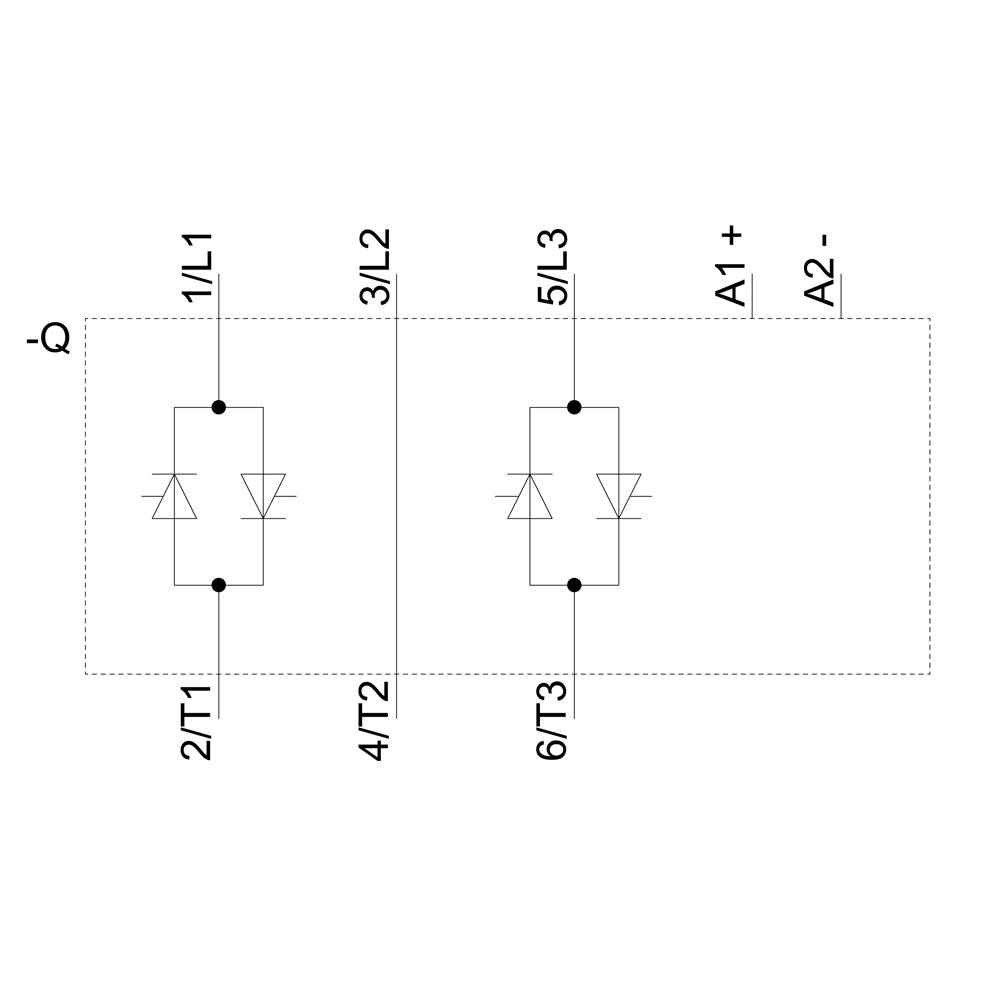

Schaltplan mit zwei Diodenbrücken, markiert mit L1, L2, L3, T1, T2, T3, und Anschlüssen A1 und A2.

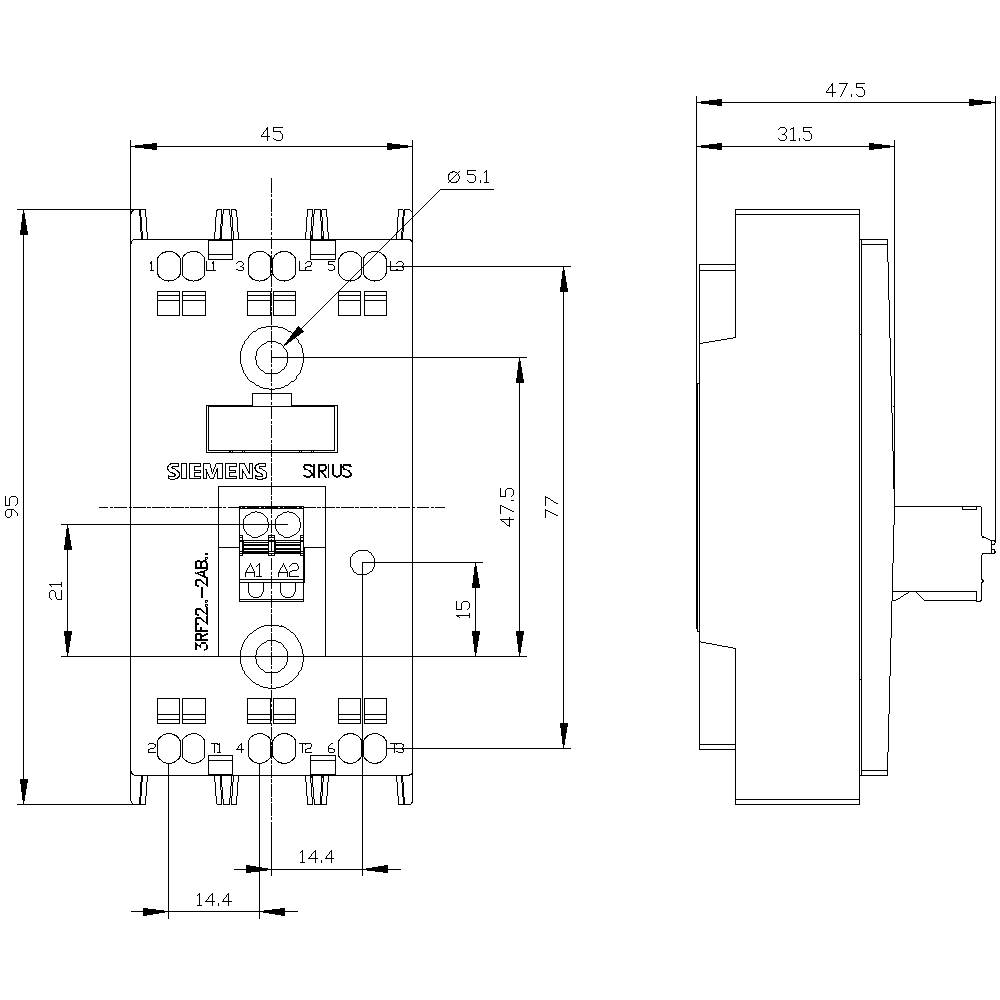

'Zeichnung eines Siemens SIRIUS Schützes mit detaillierten Maßen in Millimetern, zeigt Vorderansicht und seitliche Ansicht des Geräts.'

1/4

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Halbleiterrelais

Steuerspannung (min.)

4 V/DC

Steuerspannung (max.)

30 V/DC

Schaltspannung (max.)

600 V/AC

Datenblatt (PDF)

Lieferung Mo., 16. Nov.

Anzahl

Stück

Gesamt (CHF 149.81 / Stück)

CHF 149.81

zzgl. MwSt.

nur CHF 18.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Halbleiterrelais 2RF2, 3-phasig 55A 48-600V/4-30V DC2-Phasen gesteuert

2-Phasen gesteuert

Technische Daten

Befestigungsart: Schraubbefestigung
Polzahl: 3
Isolationsspannung: 600 V

Verpackungsart: Piece

Produkt-Art: Halbleiterrelais

Typ: 3RF2255-2AB45

Schaltungsart: Nullspannungsschaltend

Anschluss: Federklemme

Steuerspannung (min.): 4 V/DC

Steuerspannung (max.): 30 V/DC

Steuerspannungs-Bereich: 4 - 30 V/DC

Steuerstrom (max.): 15 mA

Stoß-Strom (max.): 600 A

Schaltspannung (min.): 48 V/AC

Schaltspannung (max.): 600 V/AC

Last-Strom (max.): 55 A

Ausgangsspannung (min.): 48 V/DC

Ausgangsspannung (max.): 600 V/AC

Ausgangsstrom (max.): 55 A

Kontaktart: 2 Schließer

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP20

Breite: 45 mm

Höhe: 95 mm

Tiefe: 47 mm

Gewicht: 143 g

RoHS-konform: Ja

Dauerstrom (max.): 55 A

Inhalt: 1 St.

: 3

: TRUE

: 55 A

: DC

: 20 A

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Steuerspannung (max.)

Last-Strom (max.)

Steuerspannung (min.)

Ausgangsspannung (max.)

Kontaktart

Siemens Halbleiterrelais 3RF22552AB45 55 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430911

Dieser Artikel

Federklemme

30 V/DC

55 A

4 V/DC

600 V/AC

2 Schließer

Siemens Halbleiterrelais 3RF22301AC45 30 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430817

Schraubklemme

30 V/DC

30 A

4 V/DC

600 V/AC

3 Schließer

Siemens Halbleiterrelais 3RF22551AB35 55 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430818

Schraubklemme

121 V/AC

55 A

88 V/AC

600 V/AC

2 Schließer

Siemens Halbleiterrelais 3RF22301AB35 30 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430825

Schraubklemme

121 V/AC

30 A

88 V/AC

600 V/AC

2 Schließer

Siemens Halbleiterrelais 3RF22551AC45 55 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430826

Schraubklemme

30 V/DC

55 A

4 V/DC

600 V/DC

3 Schließer

Siemens Halbleiterrelais 3RF22302AB45 30 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430833

Federklemme

30 V/DC

30 A

4 V/DC

600 V/AC

2 Schließer

Siemens Halbleiterrelais 3RF22551AB45 55 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430843

Schraubklemme

30 V/DC

55 A

4 V/DC

600 V/AC

2 Schließer

Siemens Halbleiterrelais 3RF22552AC45 55 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430867

Federklemme

30 V/DC

55 A

4 V/DC

600 V/AC

3 Schließer

Siemens Halbleiterrelais 3RF22553AB45 55 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430868

Ringöse 4 mm

30 V/DC

55 A

4 V/DC

600 V/AC

2 Schließer

Siemens Halbleiterrelais 3RF22303AB45 30 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430909

Ringöse 4 mm

30 V/DC

30 A

4 V/DC

600 V/DC

2 Schließer

Dokumente & Downloads

Datenblatt

Datenblatt 1430911 Siemens Halbleiterrelais 3RF22552AB45 55 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1430911 Siemens Halbleiterrelais 3RF22552AB45 55 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Beschreibung

Halbleiterrelais, 3-phasig 3RF2 55 A / 40 °C 48-600 V / DC 4-30 V 2-Phasengesteuert Federzuganschluss Sperrspannung 1200 V Halbleiterrelais SIRIUS 3RF22 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Die kompakte Bauweise spart Platz auf der Kühlfläche. Die Halbleiterrelais lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterrelais sind als 1-phasige Geräte in zwei Baubreiten oder als 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Halbleiterrelais 55A 40 Grad 3RF2255-2AB45, Verpackungseinheit: 1 Stk., EAN: 4011209646780
