Siemens Halbleiterrelais 3RF22302AC45 30 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

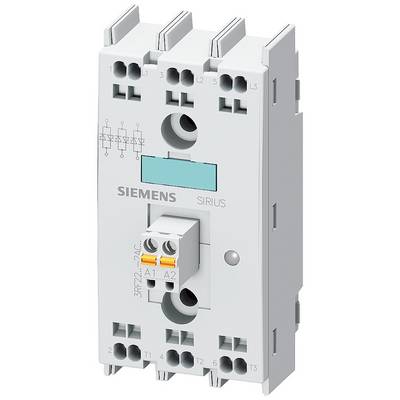

Ein elektrisches Schütz von Siemens, Modell SIRIUS, mit mehreren Anschlüssen und einer zentralen Spuleneinheit, geeignet für industrielle Anwendungen.

Abbildung ähnlich

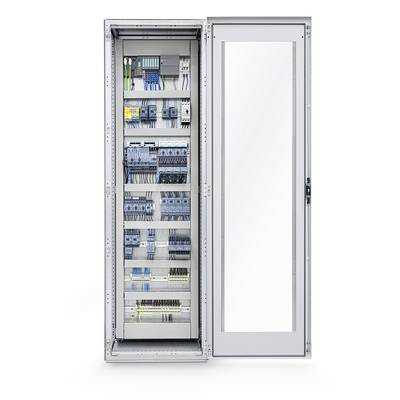

Schaltschrank mit offenem Tür, zeigt organisierte elektrische Komponenten und Verkabelung, für industrielle Steuer- und Regeltechnik.

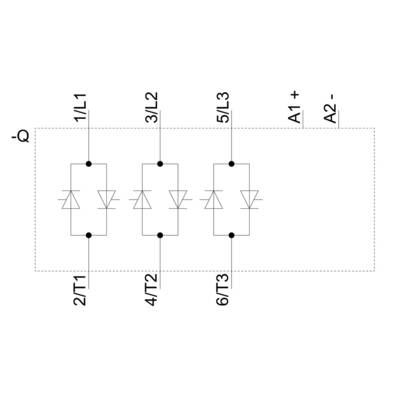

Schaltplan eines dreiphasigen Gleichrichters mit sechs Dioden, gekennzeichnet mit L1, L2, L3, T1, T2, T3, und Anschlüssen A1, A2.

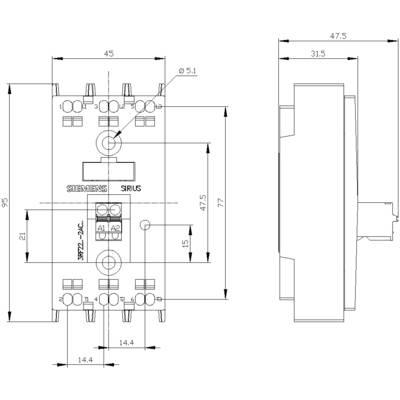

Ein technisches Diagramm eines elektrischen Schalters mit Maßen in Millimetern. Das Bild zeigt Vorder- und Seitenansicht.

1/4

Abbildung ähnlich

Verpackungsart

Single

Produkt-Art

Halbleiterrelais

Steuerspannung (min.)

4 V/DC

Steuerspannung (max.)

30 V/DC

Schaltspannung (max.)

600 V/AC

Datenblatt (PDF)

Lieferung Do., 12. Nov.

Anzahl

Stück

Gesamt (CHF 155.37 / Stück)

CHF 155.37

zzgl. MwSt.

nur CHF 18.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Halbleiterrelais 2RF2, 3-phasig 30A 48-600V/4-30V DC3-Phasen gesteuert

3-Phasen gesteuert

Technische Daten

Befestigungsart: Schraubbefestigung
Polzahl: 3
Isolationsspannung: 600 V

Verpackungsart: Single

Produkt-Art: Halbleiterrelais

Typ: 3RF2230-2AC45

Schaltungsart: Nullspannungsschaltend

Anschluss: Federklemme

Steuerspannung (min.): 4 V/DC

Steuerspannung (max.): 30 V/DC

Steuerspannungs-Bereich: 4 - 30 V/DC

Steuerstrom (max.): 30 mA

Stoß-Strom (max.): 300 A

Schaltspannung (min.): 48 V/AC

Schaltspannung (max.): 600 V/AC

Last-Strom (max.): 30 A

Ausgangsspannung (min.): 48 V/DC

Ausgangsspannung (max.): 600 V/AC

Ausgangsstrom (max.): 30 A

Kontaktart: 3 Schließer

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP20

Breite: 45 mm

Höhe: 95 mm

Tiefe: 47 mm

Gewicht: 141 g

RoHS-konform: Ja

Dauerstrom (max.): 30 A

Inhalt: 1 St.

: 3

: TRUE

: 30 A

: DC

: 20 A

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Steuerspannung (max.)

Last-Strom (max.)

Steuerspannung (min.)

Ausgangsspannung (max.)

Kontaktart

Siemens Halbleiterrelais 3RF22302AC45 30 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430934

Dieser Artikel

Federklemme

30 V/DC

30 A

4 V/DC

600 V/AC

3 Schließer

Siemens Halbleiterrelais 3RF22301AC45 30 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430817

Schraubklemme

30 V/DC

30 A

4 V/DC

600 V/AC

3 Schließer

Siemens Halbleiterrelais 3RF22551AB35 55 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430818

Schraubklemme

121 V/AC

55 A

88 V/AC

600 V/AC

2 Schließer

Siemens Halbleiterrelais 3RF22301AB35 30 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430825

Schraubklemme

121 V/AC

30 A

88 V/AC

600 V/AC

2 Schließer

Siemens Halbleiterrelais 3RF22551AC45 55 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430826

Schraubklemme

30 V/DC

55 A

4 V/DC

600 V/DC

3 Schließer

Siemens Halbleiterrelais 3RF22302AB45 30 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430833

Federklemme

30 V/DC

30 A

4 V/DC

600 V/AC

2 Schließer

Siemens Halbleiterrelais 3RF22551AB45 55 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430843

Schraubklemme

30 V/DC

55 A

4 V/DC

600 V/AC

2 Schließer

Siemens Halbleiterrelais 3RF22552AC45 55 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430867

Federklemme

30 V/DC

55 A

4 V/DC

600 V/AC

3 Schließer

Siemens Halbleiterrelais 3RF22553AB45 55 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430868

Ringöse 4 mm

30 V/DC

55 A

4 V/DC

600 V/AC

2 Schließer

Siemens Halbleiterrelais 3RF22303AB45 30 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430909

Ringöse 4 mm

30 V/DC

30 A

4 V/DC

600 V/DC

2 Schließer

Dokumente & Downloads

Datenblatt

Datenblatt 1430934 Siemens Halbleiterrelais 3RF22302AC45 30 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1430934 Siemens Halbleiterrelais 3RF22302AC45 30 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Beschreibung

Halbleiterrelais, 3-phasig 3RF2 30 A / 40 °C 48-600 V / DC 4-30 V 3-Phasengesteuert Federzuganschluss Sperrspannung 1200 V Halbleiterrelais SIRIUS 3RF22 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Die kompakte Bauweise spart Platz auf der Kühlfläche. Die Halbleiterrelais lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterrelais sind als 1-phasige Geräte in zwei Baubreiten oder als 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Halbleiterrelais 30A 40 Grad 3RF2230-2AC45, Verpackungseinheit: 1 Stk., EAN: 4011209646711
