Siemens Halbleiterrelais 3RF22301AB35 30 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Halbleiterrelais
Steuerspannung (min.)
88 V/AC
Steuerspannung (max.)
121 V/AC
Schaltspannung (max.)
600 V/AC
Last-Strom (max.)
30 A
Datenblatt (PDF)
Anzahl
Gesamt (CHF 116.51 / Stück)
CHF 116.51
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

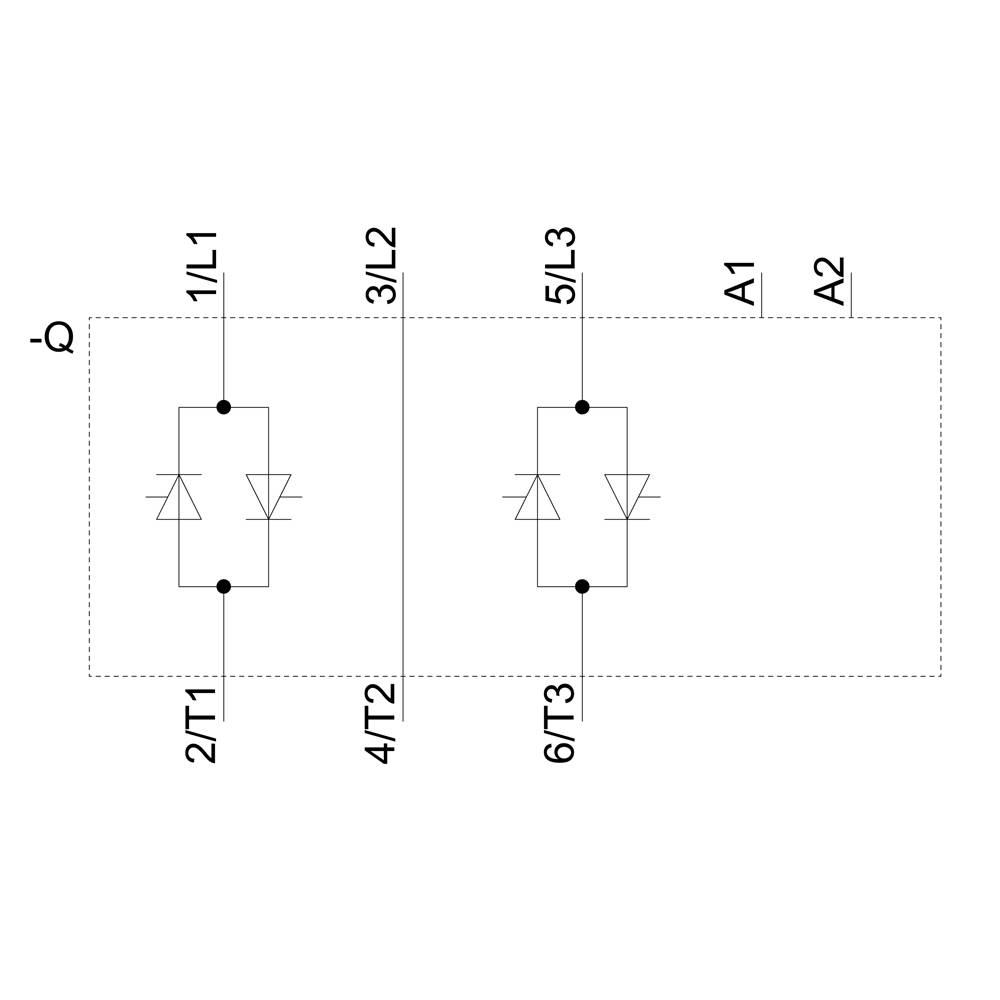

Halbleiterrelais 2RF2, 3-phasig 30A 48-600V/110V AC2-Phasen gesteuert
- 2-Phasen gesteuert
Technische Daten
- Befestigungsart: Schraubbefestigung
- Polzahl: 3
- Isolationsspannung: 600 V
- Produkt-Art
Halbleiterrelais
- Typ
3RF2230-1AB35
- Schaltungsart
Nullspannungsschaltend
- Anschluss
Schraubklemme
- Steuerspannung (min.)
88 V/AC
- Steuerspannung (max.)
121 V/AC
- Steuerspannungs-Bereich
88 - 121 V/AC
- Steuerstrom (max.)
15 mA
- Stoß-Strom (max.)
300 A
- Schaltspannung (min.)
48 V/AC
- Schaltspannung (max.)
600 V/AC
- Last-Strom (max.)
30 A
- Kontaktart
2 Schließer
- Min. Temperatur
-25 °C
- Max. Temperatur
+60 °C
IP20

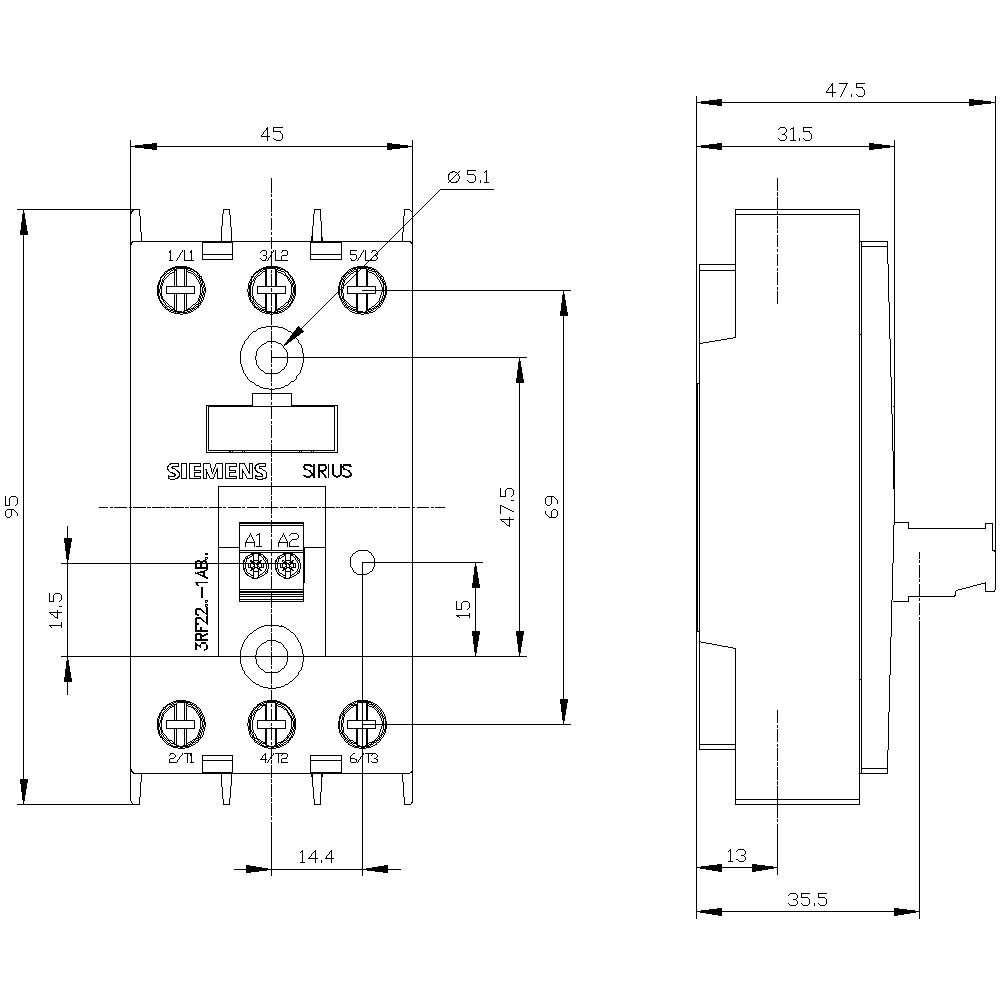

- Breite
45 mm
- Höhe
95 mm
- Tiefe
47 mm
- Gewicht
145 g
- RoHS-konform
Ja
- Inhalt
1 St.
3
TRUE
30 A
AC
30 A
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1430825 Siemens Halbleiterrelais 3RF22301AB35 30 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1430825 Siemens Halbleiterrelais 3RF22301AB35 30 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.
Beschreibung
Halbleiterrelais, 3-phasig 3RF2 30 A / 40 °C 48-600 V / 110 V AC 2-Phasengesteuert Schraubanschluss Sperrspannung 1200 V Halbleiterrelais SIRIUS 3RF22 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Die kompakte Bauweise spart Platz auf der Kühlfläche. Die Halbleiterrelais lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterrelais sind als 1-phasige Geräte in zwei Baubreiten oder als 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Die kompakte Bauweise spart Platz auf der Kühlfläche. Die Halbleiterrelais lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterrelais sind als 1-phasige Geräte in zwei Baubreiten oder als 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Lieferumfang
- Geliefert wird: Siemens Dig.Industr. Halbleiterrelais 2RF2, 3 phasig 30A 48-600V/1 3RF2230-1AB35, Verpackungseinheit: 1 Stk., EAN: 4011209777392
Hinweise
Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
