Siemens Halbleiterrelais 3RF21903AA02 90 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Grauer elektronischer Schalter mit der Beschriftung 'SIRIUS', zeigt zwei Schraubanschlüsse unten. Geeignet für elektrische Geräte.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit verschiedenen elektrischen Komponenten und Kabeln, ordentlich organisiert auf mehreren Ebenen.

Schaltsymbol mit zwei entgegengesetzt gepolten Dioden parallel geschaltet. Anschlussklemmen: 1L, 2T, A1+, A2-. Diode dient als Freilaufdiode.

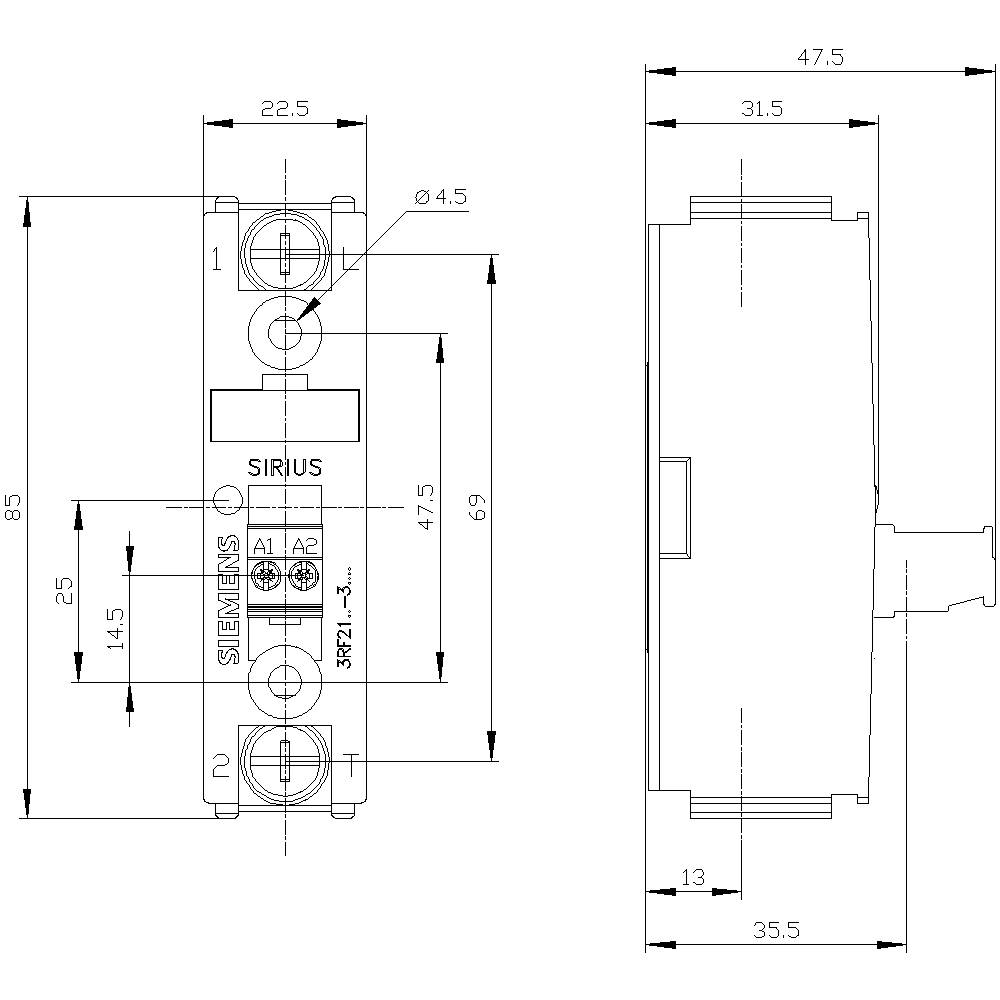

'Technische Zeichnung eines Siemens SIRIUS Kontaktors mit Abmessungen: Höhe 85 mm, Breite 22,5 mm, Tiefe 47,5 mm, Befestigungslöcher markiert.'

1/4

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Halbleiterrelais

Steuerspannung (min.)

15 V/DC

Steuerspannung (max.)

24 V/DC

Schaltspannung (max.)

230 V/AC

Datenblatt (PDF)

Lieferung Mo., 9. Nov.

Anzahl

Stück

Gesamt (CHF 72.11 / Stück)

CHF 72.11

zzgl. MwSt.

nur CHF 9.29

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Halbleiterrelais 3RF2, 1-phasig, B=22,5mm, 90A 24-230V/24V DC

3RF2,Halbleiterrelais,Halbleiterschütz,Lastschütz,Leistungsschütz,Netz-Schütz,Niederspannungs-Schalttechnik,Schaltmodul

Technische Daten

Befestigungsart: Schraubbefestigung
Polzahl: 1
Isolationsspannung: 600 V

Verpackungsart: Piece

Produkt-Art: Halbleiterrelais

Typ: 3RF2190-3AA02

Schaltungsart: Nullspannungsschaltend

Anschluss: Ringöse 3 mm
Ringöse 5 mm

Steuerspannung (min.): 15 V/DC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 15 - 24 V/DC

Steuerstrom (max.): 15 mA

Stoß-Strom (max.): 1150 A

Schaltspannung (min.): 24 V/AC

Schaltspannung (max.): 230 V/AC

Last-Strom (max.): 90 A

Ausgangsspannung (min.): 24 V

Ausgangsspannung (max.): 230 V/AC

Ausgangsstrom (max.): 90 A

Kontaktart: 1 Schließer

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP00

Breite: 22.5 mm

Höhe: 85 mm

Tiefe: 48 mm

Gewicht: 70 g

RoHS-konform: Ja

Dauerstrom (max.): 90 A

Inhalt: 1 St.

Nennsteuerspannung: 24 V/DC

: 1

: TRUE

: 90 A

: DC

: 88 A

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1430822 Siemens Halbleiterrelais 3RF21903AA02 90 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1430822 Siemens Halbleiterrelais 3RF21903AA02 90 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Beschreibung

Halbleiterrelais, 1-phasig 3RF2 Baubreite 22,5 mm, 90 A 24-230 V / DC 24 V Ringkabelanschluss Halbleiterrelais SIRIUS 3RF21 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Die kompakte Bauweise spart Platz auf der Kühlfläche. Die Halbleiterrelais lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterrelais sind als 1-phasige Geräte in zwei Baubreiten oder als 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Halbleiterrelais 22,5mm, 90A 3RF2190-3AA02, Verpackungseinheit: 1 Stk., EAN: 4011209574311
