Siemens Halbleiterrelais 3RF21301AA04 30 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Elektrischer Schütz mit der Aufschrift 'SIRIUS', grau, mit mehreren Schraubanschlüssen und Beschriftung '24V DC'.

Abbildung ähnlich

Ein geöffneter Schaltschrank zeigt geordnete elektrische Bauteile und Verdrahtung, dient zur Steuerung industrieller Prozesse.

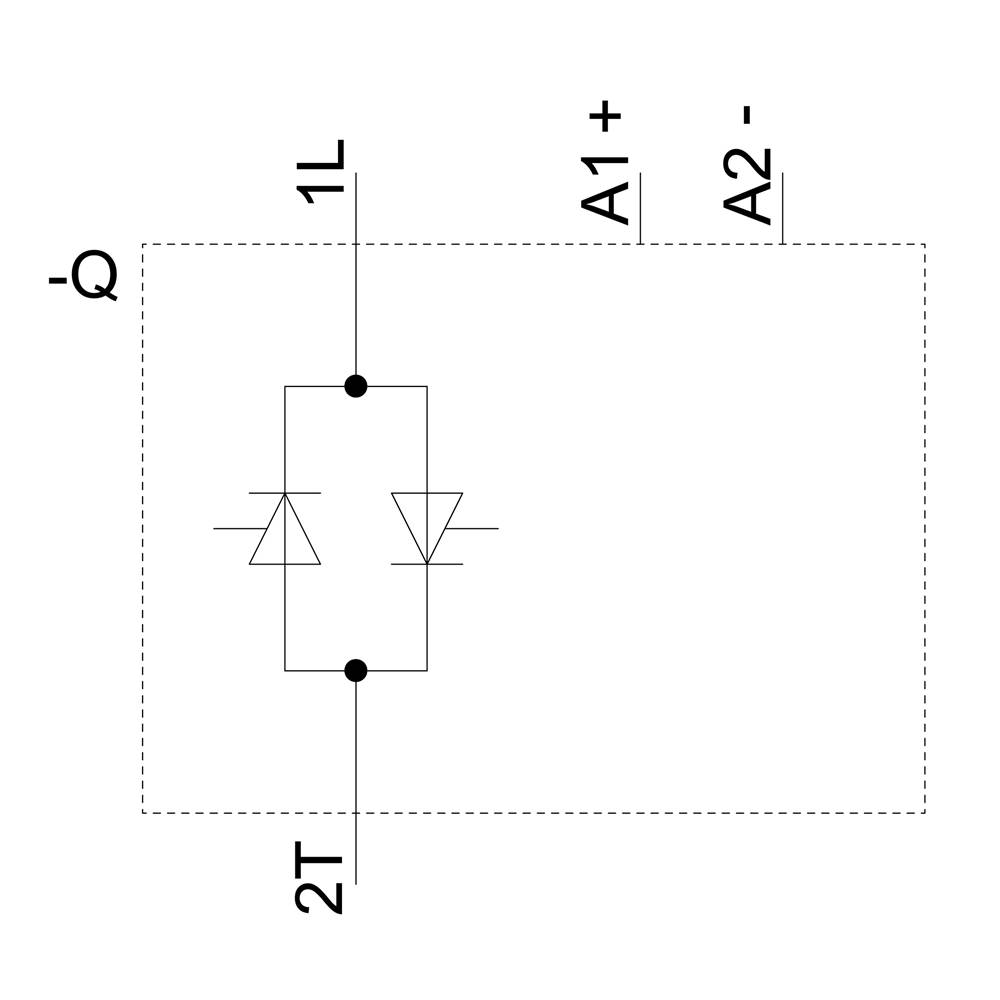

Schaltbild zeigt ein Relais mit zwei antiparallelen Dioden zwischen den Anschlüssen 1L und 2T. Anschlüsse A1+ und A2- sind markiert.

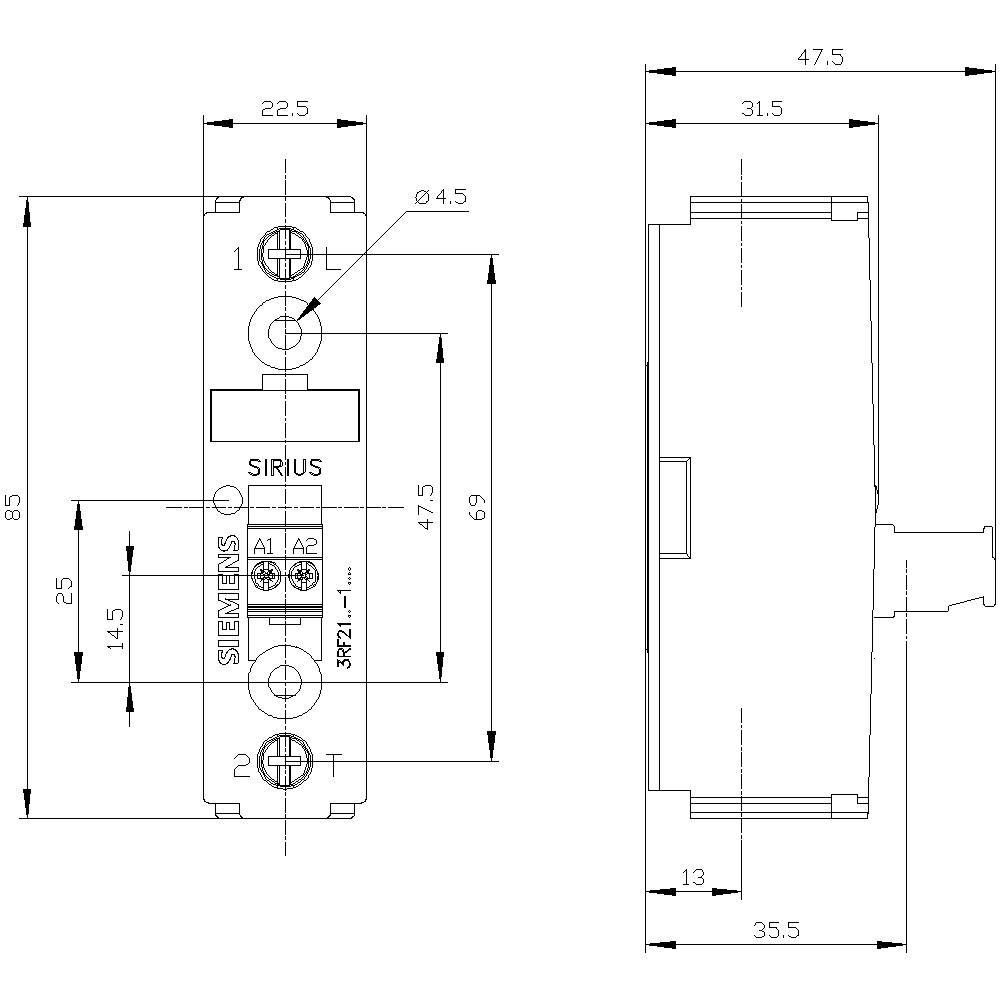

Technische Zeichnung eines elektrischen Bauteils von Siemens, Modell 'SIRIUS', mit Abmessungen und Bohrloch-Angaben in Millimetern.

1/4

Abbildung ähnlich

Produkt-Art

Halbleiterrelais

Steuerspannung (min.)

15 V/DC

Steuerspannung (max.)

24 V/DC

Schaltspannung (max.)

460 V/AC

Last-Strom (max.)

30 A

Datenblatt (PDF)

Lieferung Fr., 30. Okt.

Anzahl

Stück

Gesamt (CHF 46.21 / Stück)

CHF 46.21

zzgl. MwSt.

nur CHF 5.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Halbleiterrelais 3RF2, 1-phasig, B=22,5mm, 30A 48-460V/24V DC

Ausführung der Schaltfunktion: Schließer (NO)
Anzahl der Phasen: 1
Mit abnehmbaren Klemmen: true
Bemessungsbetriebsstrom Ie bei AC-51: 30 A
Bemessungssteuerspeisespannung Us bei DC: V
Geeignet für Reiheneinbau: true
Ausführung des elektrischen Anschlusses: Schraubanschluss
Höhe: 85 mm
Spannungsart zur Betätigung: DC
Spannungsart der Betriebsspannung: AC

Technische Daten

Befestigungsart: Schraubbefestigung
Polzahl: 1
Isolationsspannung: 600 V

Produkt-Art: Halbleiterrelais

Typ: 3RF2130-1AA04

Schaltungsart: Nullspannungsschaltend

Anschluss: Schraubklemme

Steuerspannung (min.): 15 V/DC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 15 - 24 V/DC

Steuerstrom (max.): 15 mA

Stoß-Strom (max.): 300 A

Schaltspannung (min.): 48 V/AC

Schaltspannung (max.): 460 V/AC

Last-Strom (max.): 30 A

Kontaktart: 1 Schließer

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP20

Breite: 22.5 mm

Höhe: 85 mm

Tiefe: 48 mm

Gewicht: 72 g

RoHS-konform: Ja

Inhalt: 1 St.

: 1

: TRUE

: 15-24 V

: 30 A

: DC

: 30 A

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1432277 Siemens Halbleiterrelais 3RF21301AA04 30 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1432277 Siemens Halbleiterrelais 3RF21301AA04 30 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Beschreibung

Halbleiterrelais, 1-phasig 3RF2 Baubreite 22,5 mm, 30 A 48-460 V / DC 24 V Schraubanschluss Halbleiterrelais SIRIUS 3RF21 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Die kompakte Bauweise spart Platz auf der Kühlfläche. Die Halbleiterrelais lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterrelais sind als 1-phasige Geräte in zwei Baubreiten oder als 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Halbleiterrelais 30A 230-460V 3RF2130-1AA04, Verpackungseinheit: 1 Stk., EAN: 4011209573826

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
