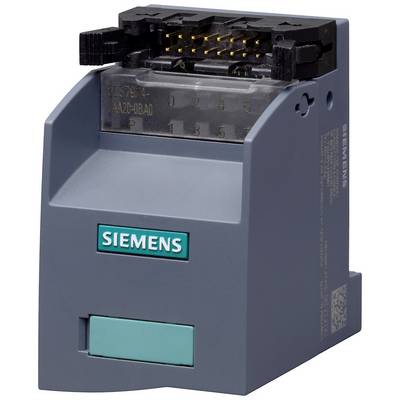

Siemens 6ES7924-0AA20-0BA0 6ES79240AA200BA0 SPS-Anschlussmodul 50 V
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
6 Stück
Anzahl
Gesamt (CHF 31.41 / Stück)
CHF 31.41
zzgl. MwSt.
Nur noch 6 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Tiefe: 50 mm
- Polzahl an der Schnittstelle 1: 16
- Farbe des Gehäuses: grau
- Breite der Schraubendreherschneide: 3.5 mm
- Strom: 1 A
- Produkt-Art
SPS-Anschlussmodul
- Typ
6ES7924-0AA20-0BA0
- Herst.-Teilenr.
6ES79240AA200BA0
- Ausführung
Steckanschluss
- Betriebsspannung min.
24 V
- Betriebsspannungsbereich
24 - 50 V
- Betriebsspannung max.
50 V
- Betriebsspannung
50 V
- Höhe
58 mm
- Länge
58 mm
- Breite
40 mm
- Abm.
(L x B x H) 58 x 40 x 58 mm
- Inhalt
1 St.
- Montageart (Details)
Hutschiene 35 mm, Hutschiene 15 mm
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
0 °C
- Herstellerfarbe
Grau
Dokumente & Downloads
Datenblatt
Datenblatt 1731749 Siemens 6ES7924-0AA20-0BA0 6ES79240AA200BA0 SPS-Anschlussmodul 50 V
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1731749 Siemens 6ES7924-0AA20-0BA0 6ES79240AA200BA0 SPS-Anschlussmodul 50 V
Beschreibung
Anschlussmodul TP1 8 Kanaele u. 2x2 Klemmen f. Potenzialeinspeisung Art: Schraubklemme mit LED, VPE=1 Stueck 16pol. IDC Anschluss f. Ltg. Das Anschlussmodul TP1 für einen 1-Leiter-Anschluss mit 8 Kanälen und Potentialanschluss mit Schraubklemmen und LED für die Signalisierung bildet die Schnittstelle zwischen den aus dem Feld herangeführten Anschlussleitungen der Peripherie und der SIMATIC S7. Dieses wird auf der Hutschiene montiert und ist dank seiner Funktionalität mit Schraubklemmen exakt an die jeweilige Aufgabe angepasst. Dieses Anschlussmodul ist Bestandteil des vollmodularen Anschluss von SIMATIC TOP connect für die schnellste und sicherste Systemverkabelung. Neben einem geringen Verdrahtungsaufwand können Fehlerquellen bei der Verkabelung deutlich reduziert werden. Sensoren und Aktoren aus der Peripherie werden an die Anschlussmodule von SIMATIC TOP connect angeschlossen und über Verbindungsleitung und Frontsteckmodul mit der SIMATIC S7-300/1500 verbunden.
