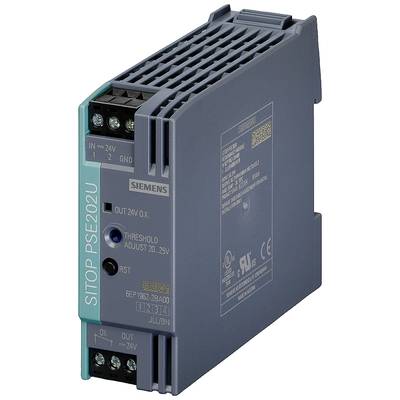

Siemens 6EP19622BA00 Hutschienen-Redundanz-Modul (DIN-Rail) 4.6 A Anzahl Ausgänge: 1 x
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 129.46 / Stück)
CHF 129.46
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Redundanzmodul SITOP PSE202U, DC 24 V/NEC class2 mit Begrenzung auf 100 VA
- Eingangsspannungs-Bereich 19 - 29 V/DC
- Schnelle und einfache Hutschienen-Montage
- Summenmeldungen "Einspeisung 1 und 2 O. K." über grüne LED und potentialfreien Relaiskontakt (Wechsler)
- LED- und Relaisschaltschwelle von 20 V bis 25 V einstellbar
- Entkopplung typgleicher SITOP-Netzgeräte 2 A bis 10 A
- Zertifizierung nach CE, cULus
- Ausgänge 1 x
Technische Daten
- Ausgangsstrom nominal 3.8 A
- Eingangsspannung (nominal)
24 V/DC
- Produkt-Art
Hutschienen-Redundanz-Modul (DIN-Rail)
- Eingangsspannung (min.)
19 V/DC
- Eingänge
24 V/DC
- Eingangsspannung (max.)
29 V/DC
- Ausgangsstrom (max.)
4.6 A
- Ausgangsstrom (max.) - gerundet
4.6 A
- Anzahl Ausgänge
1 x
- Ausgangsspannung (min.)
24 V/DC
- Ausgangsspannung (max.)
24 V/DC
- Anschluss
Schraubklemme
- Abm.
(B x H x T) 30 x 80 x 100 mm
- Gewicht
0.125 kg
- Herst.-Teilenr.
6EP19622BA00
- Breite
30 mm
- Höhe
80 mm
- Typ
6EP1962-2BA00
- Tiefe
100 mm
- Ausgangsspannung
24 V/DC
- Eingangsspannung
19 - 29 V/DC
30
80 mm
100 mm
180 mm
30 mm
TRUE
DC
TRUE
Schraubanschluss
TRUE
FALSE
IP20
FALSE
FALSE
3.5 A
24 V
3.8 A
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 513427 Siemens 6EP19622BA00 Hutschienen-Redundanz-Modul (DIN-Rail) 4.6 A Anzahl Ausgänge: 1 x
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 513427 Siemens 6EP19622BA00 Hutschienen-Redundanz-Modul (DIN-Rail) 4.6 A Anzahl Ausgänge: 1 x
Beschreibung
SITOP PSE202U NEC Class 2 Redundanzmodul Eingang/Ausgang: 24 V DC geeignet zur Entkopplung zweier SITOP Stromversorgungen Ausgangsleistung begrenzt 100VA Die Redundanzmodule SITOP PSE202U sind die optimale Ergänzung für alle 24-V-Stromversorgungen, um einen zusätzlichen Schutz vor einem Ausfall der 24-V-Versorgung zu gewährleisten. Das Redundanzmodul NEC class2 entkoppelt zwei typgleiche 24-V-Stromversorgungen mit Begrenzung der Ausgangsleistung auf 100 VA, so dass beim Ausfall einer Stromversorgung die Versorgung der Verbraucher über die zweite Stromversorgung weiterhin gewährleistet ist. Zusätzlich erfolgt eine Signalisierung über einen Meldekontakt, welche von einer Steuerung, einem PC oder Leitsystem ausgewertet werden kann. Über die Redundanzmodule können typgleiche Stromversorgungen auch zur Leistungserhöhung parallel geschaltet werden und man erhält zugleich Redundanz. Egal welche Branche, egal welche Anforderung - Siemens bietet zuverlässige und effiziente Stromversorgungen für jede Anlage.
Ausführung
- Potenzialfreier Relaiskontakt und LED zur Signalisierung "Einspeisung 1 und 2 ok"
- Schaltschwelle von 20 - 25 V einstellbar
- Entkopplung von 2 Stromversorgungen bis 5 A oder einer bis 10 A
- Zertifizierung: cULus.
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
