Siemens 5SL65066 5SL6506-6 Leitungsschutzschalter 6 A

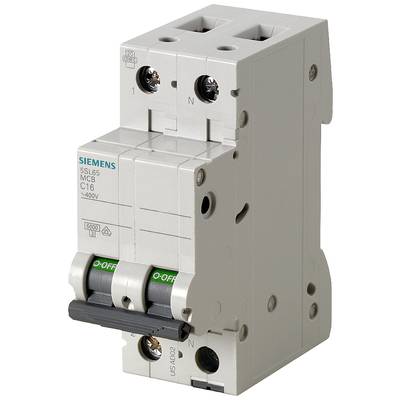

'Siemens Sicherungsautomat 5SL6 mit zwei Schaltern, jeder Schalter ist mit C16, 6000 und -400V beschriftet.'

Abbildung ähnlich

Technische Zeichnung eines zweipoligen Schutzschalters mit Abmessungen: Höhe 90,1 mm, Breite 36 mm, Tiefe 68,3 mm.

1/2

Abbildung ähnlich

Produkt-Art

Leitungsschutzschalter

Polzahl

Auslöse-Charakteristik

Nennstrom - gerundet

6 A

Ausführung

Leitungsschutzschalter 5SL

Datenblatt (PDF)

Lieferung Di., 8. Sept.

Anzahl

Stück

Gesamt (CHF 25.86 / Stück)

CHF 27.81

-7 %

CHF 25.86

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leitungsschutzschalter 230V 6kA, 1+N-polig, B, 6A

AC-Automat,AC-Schutzschalter,Automat,DC-Automat,DC-Schutzschalter,Einbauautomat,Einbaugerät,Installationsautomat,LS-Automat,LS-Schalter

Technische Daten

Anzahl der Breiten-Teilungseinheiten: 2
Anzahl der Testzyklen / für Umweltprüfung: 6
Anzugsdrehmoment / bei Schraubanschluss / minimal: 2,5 Nm
Anzugsdrehmoment / bei Schraubanschluss / maximal: 3 Nm
Ausführung des Grundtyps: 5SL6
Befestigungsart: Hutschiene
Eignung zum Einsatz: Wohnbau / Infrastruktur
Einbaulage: beliebig
Einbautiefe: 70 mm
Isolationsspannung / bei Einphasen-Betrieb / bei AC: 250 V
Mechanische Lebensdauer (Schaltspiele) / typisch: 10000
Polzahl / Anmerkung: 1P+N
Position / des Netzanschlusskabels: beliebig
Produktausstattung / Berührungsschutz: ja
Produkteigenschaft / halogenfrei: ja
Produkteigenschaft / plombierbar: ja
Produkteigenschaft / siliconfrei: ja
Produkterweiterung / einbaubar / Zusatzeinrichtungen: ja
Produktfunktion / mitschaltender Neutralleiter: ja
Schaltvermögen (Icu+): 6 kA
Schaltvermögen Strom / gemäß EN 60898: 6 kA
Schaltvermögen Strom / gemäß IEC 60947-2: 6 kA
Schutzart IP: IP20, mit angeschlossenen Leitern
Umgebungstemperatur / während Betrieb / minimal: -25 °C
Umgebungstemperatur / während Betrieb / maximal: +45 °C
Verlustleistung / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol: 0,9 W
Verlustleistung / maximal: 1,8 W
Verschmutzungsgrad: 2
Versorgungsspannungsfrequenz: 50 Hz
Überspannungskategorie: III
Betriebsspannung / minimal: 24 V
Anschließbarer Leiterquerschnitt / eindrähtig: 0,75 mm² - 25 mm²
Anschließbarer Leiterquerschnitt / feindrähtig / mit Aderendbearbeitung: 0,75 mm² - 25 mm²
Anschließbarer Leiterquerschnitt / mehrdrähtig: 0,75 mm² - 25 mm²

Ausführung: Leitungsschutzschalter 5SL

Nennspannung (Details): 230 V/AC

Produkt-Art: Leitungsschutzschalter

Polzahl: 2

Betriebs-Klasse: 3

Auslöse-Charakteristik: B

RoHS-konform: Ja

Nennstrom - gerundet: 6 A

Nennstrom: 6 A

Abm.: (B x H x T) 36 x 90 x 76 mm

Inhalt: 1 St.

Betriebsspannung (Details): 250 V/AC

Breite: 36 mm

Höhe: 90 mm

Tiefe: 76 mm

: AC

: 70 mm

: 6 A

: 230 V

: 50-60 MHz

: B

: 3

: 3

: 2

: 2

: IP20

: 1

: TRUE

: TRUE

: 2

: 6 kA

: 6 kA

: 6 kA

: 6 kA

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2757680 Siemens 5SL65066 5SL6506-6 Leitungsschutzschalter 6 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2757680 Siemens 5SL65066 5SL6506-6 Leitungsschutzschalter 6 A

Beschreibung

Leitungsschutzschalter 230V 6kA, 1+N-polig, B, 6A Leitungsschutzschalter SENTRON 5SL für den sicheren Kurzschluss- und Überlastschutz für Standardanwendungen im Wohn- und Zweckbau.
Werkzeuglose Montage und Demontage des Geräts. Einfache Verdrahtung der Einspeisung durch die hinten liegende Sammelschiene.
Die Leitungsschutzschalter 5SL sind erhältlich in 1-, 2-, 3-, 4- sowie in 1+N- und 3+N-poliger Ausführung sowie in weiteren Sondertypen.
Das umfangreiche Zubehör, wie z.B. Hilfsschalter, ermöglicht die vielfältige Erweiterung der Funktionen.
Einfach sicher mit den Schutzgeräten von SENTRON.
