Siemens 3VA2450-5MQ32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 200 - 500 A Schaltspannung (max.): 690 V/AC

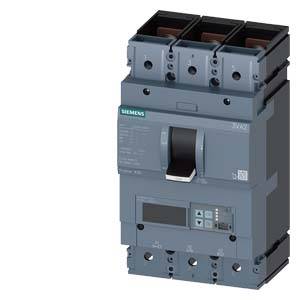

Leistungsschalter von Siemens für elektrische Schalttafeln, geeignet zur Sicherung und Steuerung elektrischer Stromkreise.

Abbildung ähnlich

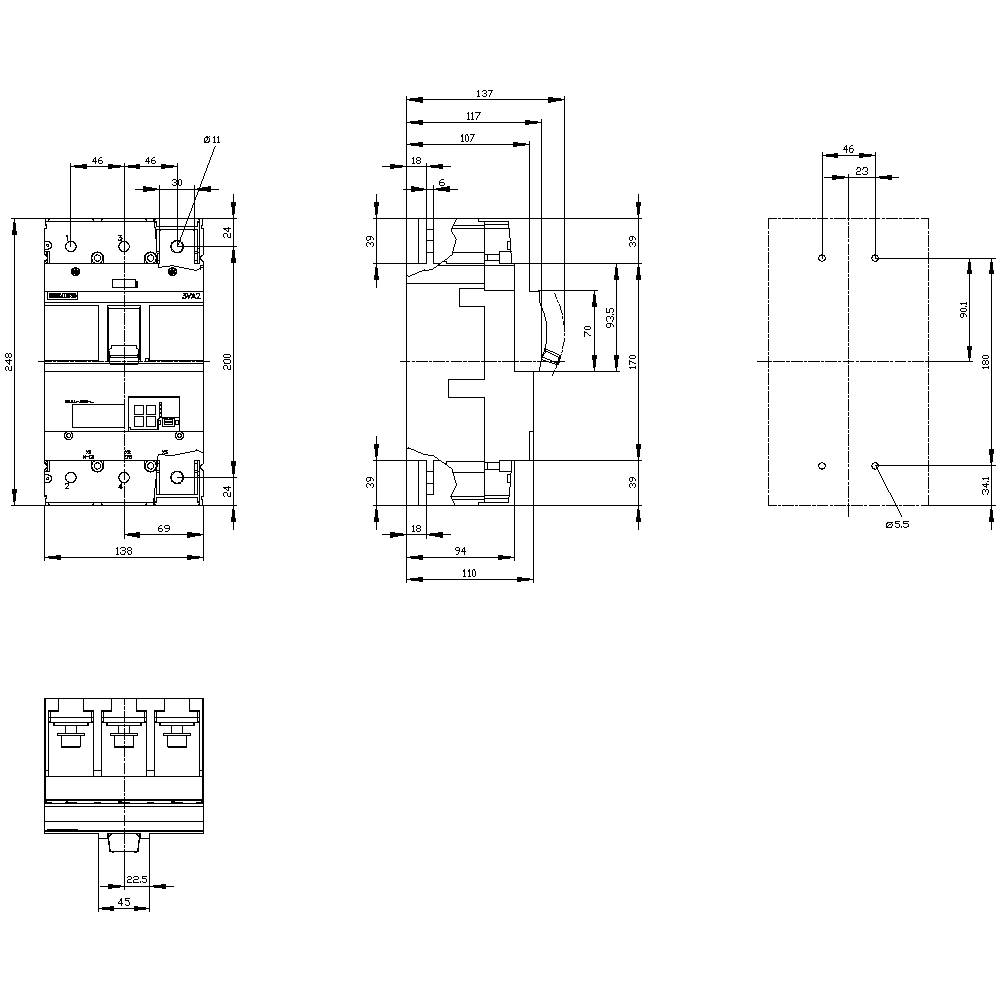

'Technische Zeichnung eines elektrischen Schalters mit Abmessungen in Millimetern, Draufsicht und Seitenansicht für Montageanleitung.'

1/2

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

500 A

Anschluss

Schrauben

Typ

3VA2450-5MQ32-0AA0

Einstellbereich Strom (min.)

200 A

Datenblatt (PDF)

Lieferung lun. 30 novembre

Anzahl

Stück

Gesamt (CHF 2’173.87 / Stück)

CHF 2’173.87

zzgl. MwSt.

Kostenfreier Versand

nur CHF 148.56

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Ausführung: Motorschutz
Verlustleistung: 33 W
Gewicht: 4.3 kg
Mechanische Lebensdauer: 15000
Elektrische Lebensdauer: 4000
Isolationsspannung: 800 V
Frequenz: 50/60 Hz

Produkt-Art: Leistungsschalter

Typ: 3VA2450-5MQ32-0AA0

Einstellbereich Strom (min.): 200 A

Einstellbereich Strom (max.): 500 A

Einstellbereich (Strom): 200 - 500 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Passend für Serie: Siemens Serie 3VA

Passend für Marke: Siemens

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: M

Ausführung Überstromauslöser: ETU860

Anschluss: Schrauben

: IP40

Tiefe: 110 mm

Breite: 138 mm

Höhe: 248 mm

Abm.: (B x H x T) 138 x 248 x 110 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 500 A

: 3

: 0

: 99 W

: IP40

: vorne

: FALSE

: Schraubanschluss

: Kipphebel

: FALSE

: 55 kA

: TRUE

: TRUE

: TRUE

: Einbaugerät Festeinbautechnik

: TRUE

: TRUE

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Produkt-Art

Verpackungsart

Einstellbereich Strom (min.)

Siemens 3VA1010-4ED46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1736957

100 A

Leistungsschalter

Piece

100 A

Siemens 3RA6890-0BA Leistungsschalteradapter 1 St. Einstellbereich (Strom): 25 A (max) Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 26 x 23 mm Piece

Bestell-Nr.:1737263

25 A

Leistungsschalteradapter

Piece

Siemens 3VA1010-3ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1737507

100 A

Leistungsschalter

100 A

Siemens 3VA1010-3ED42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1737605

100 A

Leistungsschalter

100 A

Siemens 3VA1010-3ED46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1737861

100 A

Leistungsschalter

Piece

100 A

Siemens 3VA1010-4ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1737862

100 A

Leistungsschalter

100 A

Siemens 3VA1010-4ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1737881

100 A

Leistungsschalter

100 A

Siemens 3VA1010-4ED42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1737920

100 A

Leistungsschalter

100 A

Siemens 3VA1020-2ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 20 - 20 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1737935

20 A

Leistungsschalter

Piece

20 A

Siemens 3VA1020-2ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 20 - 20 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1739826

20 A

Leistungsschalter

20 A

Dokumente & Downloads

Datenblatt

Datenblatt 1745189 Siemens 3VA2450-5MQ32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 200 - 500 A Schaltspannung (max.): 690 V/AC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745189 Siemens 3VA2450-5MQ32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 200 - 500 A Schaltspannung (max.): 690 V/AC

Beschreibung

Leistungsschalter 3VA2 IEC Frame 630 Schaltvermögenklasse M Icu=55kA @ 415V 3-polig, Motorschutz ETU860M, LSIG, In=500A Überlastschutz Ir=200A...500A Kurzschlussschutz Isd=1,2..15x In, Ii=3..15x In Erdschlussschutz, abschaltbar Ig=0,2...1 x In, tg=0,05-0,8s Schraubenflachanschluss Kompaktleistungsschalter 3VA2 mit ETU 8-er Reihe für Anlagenschutz.Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Anlagenschutz und Generatorschutz. 3. Verfügbar als 3- und 4-polige Ausführung. 4. Vier Schaltleistungsklassen von 55 kA ... 150 kA bei 415 V. 5. Abhängig von der Baugröße: Bemessungsstrom 25 A.630 A. 6. Montage in Festeinbau, Stecktechnik, Einschubtechnik möglich. 7. Die Baureihe verfügt über einen Elektronische Überstromauslöser. 8. Verfügt über ein integriertes Display zur Messwertanzeige. 9. Integrierte Messfunktion und optionale Kommunikationsanbindung über Modbus TCP, Modbus RTU, PROFINET und PROFIBUS. 10. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen.
