Siemens 3VA2025-7JQ36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 10 - 25 A Schaltspannung (max.): 690 V/AC (B

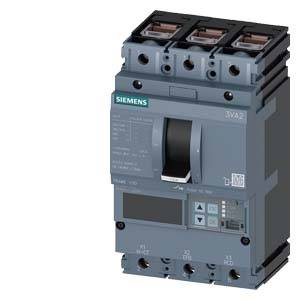

Ein dreipoliger Siemens-Leistungsschalter, Modell 3VA2, mit mehreren Anschlüssen und Schaltern, grau-schwarze Farbe.

Abbildung ähnlich

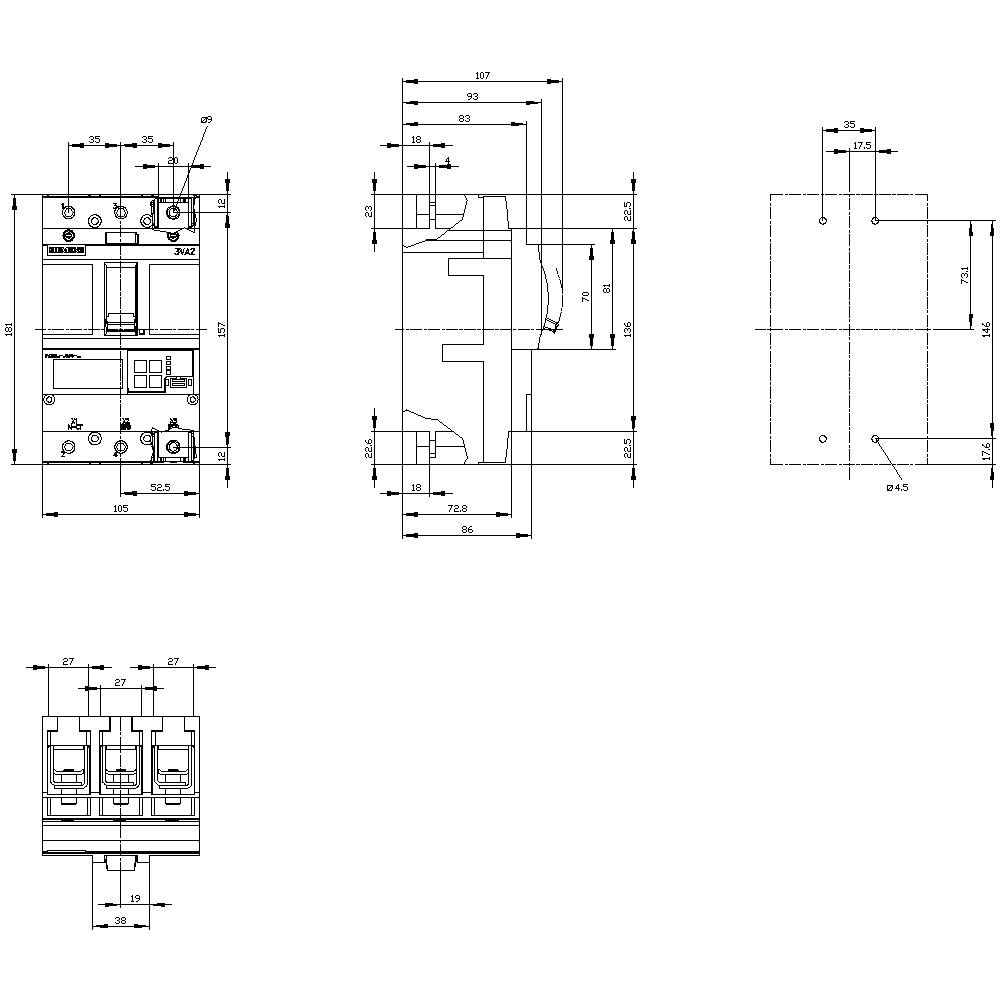

Technische Zeichnung eines elektrischen Bauteils mit Front- und Seitenansicht. Es zeigt Abmessungen und technische Spezifikationen.

1/2

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

25 A

Anschluss

Klemme

Verpackungsart

Piece

Typ

3VA2025-7JQ36-0AA0

Datenblatt (PDF)

Lieferung Mo., 30. Nov.

Anzahl

Stück

Gesamt (CHF 1’382.93 / Stück)

CHF 1’382.93

zzgl. MwSt.

Kostenfreier Versand

nur CHF 92.85

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschalter 3VA2 IEC Frame 100 Schaltvermögenklasse C Icu=110kA @ 415V

Anlagenschutzschalter,Hochleistungsschalter,Leistungsschalter,MCCB,Schutzschalter

Technische Daten

Ausführung: Anlagenschutz
Verlustleistung: 0.84 W
Gewicht: 2.44 kg
Mechanische Lebensdauer: 20000
Elektrische Lebensdauer: 14000
Isolationsspannung: 800 V

Verpackungsart: Piece

Produkt-Art: Leistungsschalter

Typ: 3VA2025-7JQ36-0AA0

Einstellbereich Strom (min.): 10 A

Einstellbereich Strom (max.): 25 A

Einstellbereich (Strom): 10 - 25 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: C

Ausführung Überstromauslöser: ETU560

Anschluss: Klemme

: IP40

Tiefe: 86 mm

Breite: 105 mm

Höhe: 181 mm

Abm.: (B x H x T) 105 x 181 x 86 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 25 A

: 3

: 0

: 690-690 V

: 0.5 W

: IP40

: vorne

: FALSE

: Rahmenklemme

: Kipphebel

: FALSE

: 110 kA

: 15-250 A

: 38-300 A

: TRUE

: TRUE

: TRUE

: Einbaugerät Festeinbautechnik

: TRUE

: TRUE

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3VA1125-5EF42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1722589

25 A

18 A

Siemens 3VA1125-5EF46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1722590

25 A

18 A

Siemens 3VA1125-5GD42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1722591

25 A

Siemens 3VA1125-5GD46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1722592

25 A

Siemens 3VA1125-5GF42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1722593

25 A

18 A

Siemens 3VA1125-5GF46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1722594

25 A

18 A

Siemens 3VA1125-6ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1722595

25 A

Siemens 3VA1125-6ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1722596

25 A

Siemens 3VA1125-6ED42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1722597

25 A

Siemens 3VA1125-6EE36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1722598

25 A

18 A

Dokumente & Downloads

Datenblatt

Datenblatt 1724799 Siemens 3VA2025-7JQ36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 10 - 25 A Schaltspannung (max.): 690 V/AC (B

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1724799 Siemens 3VA2025-7JQ36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 10 - 25 A Schaltspannung (max.): 690 V/AC (B

Beschreibung

Leistungsschalter 3VA2 IEC Frame 100 Schaltvermögenklasse C Icu=110kA @ 415V 3-polig, Anlagenschutz ETU560, LSIG, In=25A Überlastschutz Ir=10A...25A Kurzschlussschutz Isd=0,6..10x In, Ii=1,5..12x In N-Leiterschutz optional mit externem Stromwandler, bis 160% Erdschlussschutz, abschaltbar Ig=0,2...1 x In, tg=0,05-0,8s Klemmenanschluss Kompaktleistungsschalter 3VA2 mit ETU 8-er Reihe für Anlagenschutz.Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Anlagenschutz und Generatorschutz. 3. Verfügbar als 3- und 4-polige Ausführung. 4. Vier Schaltleistungsklassen von 55 kA ... 150 kA bei 415 V. 5. Abhängig von der Baugröße: Bemessungsstrom 25 A.630 A. 6. Montage in Festeinbau, Stecktechnik, Einschubtechnik möglich. 7. Die Baureihe verfügt über einen Elektronische Überstromauslöser. 8. Verfügt über ein integriertes Display zur Messwertanzeige. 9. Integrierte Messfunktion und optionale Kommunikationsanbindung über Modbus TCP, Modbus RTU, PROFINET und PROFIBUS. 10. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen.
