Siemens 3VA2025-5HL32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 10 - 25 A Schaltspannung (max.): 690 V/AC (B

Leistungsschalter von Siemens, Modell 3VA2. Dunkelgrau mit Kipphebel. Dreiphasige Anschlüsse oben. Eignet sich zur elektrischen Sicherung.

Abbildung ähnlich

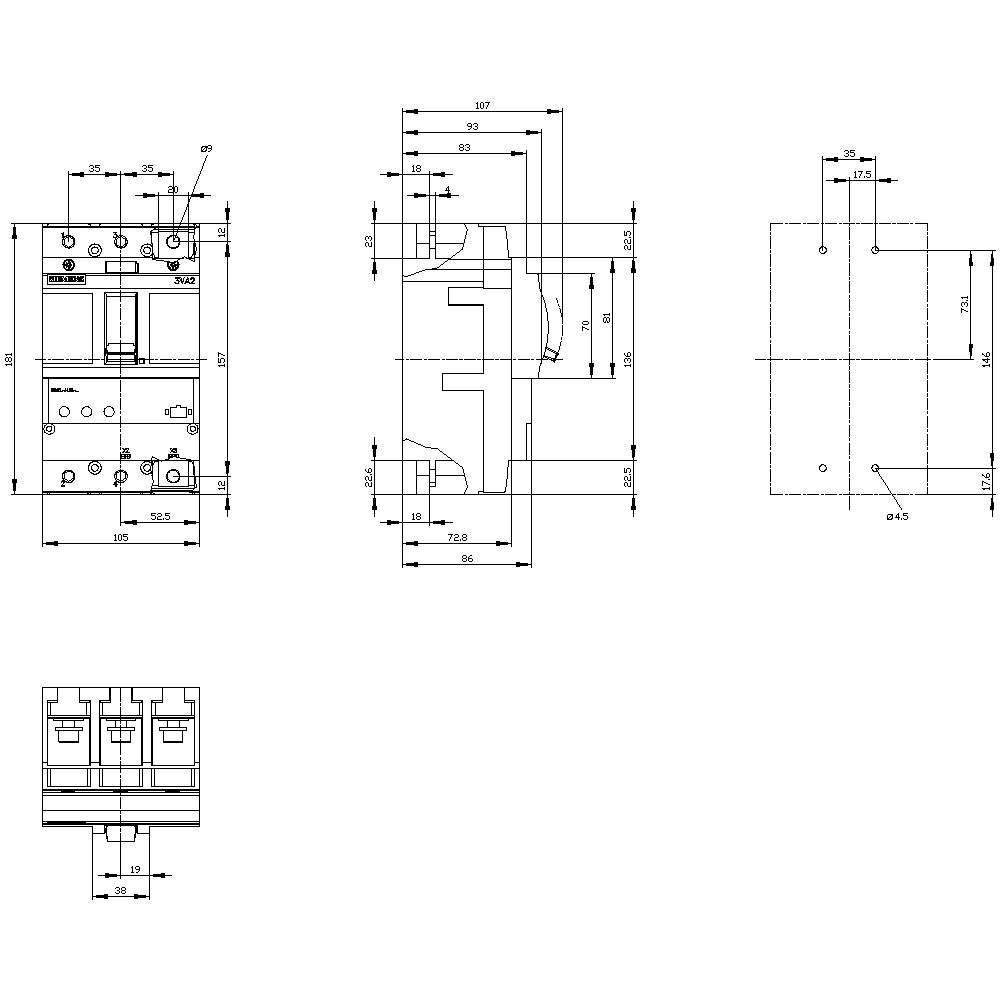

Technische Zeichnung eines elektrischen Schalters mit detaillierten Bemaßungen in verschiedenen Ansichten: Vorderansicht, Seitenansicht und Draufsicht.

1/2

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

25 A

Anschluss

Schrauben

Typ

3VA2025-5HL32-0AA0

Einstellbereich Strom (min.)

10 A

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

Anzahl

Stück

Gesamt (CHF 406.98 / Stück)

CHF 438.21

-7 %

CHF 406.98

zzgl. MwSt.

Kostenfreier Versand

nur CHF 37.14

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschalter 3VA2 IEC Frame 100 Schaltvermögenklasse M Icu=55kA @ 415V

Anlagenschutzschalter,Hochleistungsschalter,Leistungsschalter,MCCB,Schutzschalter

Technische Daten

Ausführung: Anlagenschutz
Verlustleistung: 0.84 W
Gewicht: 2.28 kg
Mechanische Lebensdauer: 20000
Elektrische Lebensdauer: 14000
Isolationsspannung: 800 V

Produkt-Art: Leistungsschalter

Typ: 3VA2025-5HL32-0AA0

Einstellbereich Strom (min.): 10 A

Einstellbereich Strom (max.): 25 A

Einstellbereich (Strom): 10 - 25 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: M

Ausführung Überstromauslöser: ETU320

Anschluss: Schrauben

: IP40

Tiefe: 86 mm

Breite: 105 mm

Höhe: 181 mm

Abm.: (B x H x T) 105 x 181 x 86 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 25 A

: 3

: 0

: 690-690 V

: 0.84 W

: IP40

: vorne

: FALSE

: Schraubanschluss

: Kipphebel

: FALSE

: 55 kA

: 38-300 A

: TRUE

: FALSE

: TRUE

: Einbaugerät Festeinbautechnik

: TRUE

: TRUE

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Verpackungsart

Einstellbereich Strom (min.)

Siemens 3VA1132-5ED16-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 32 - 32 A Schaltspannung (max.): 415 V/AC (B x H x T) 25.4 x 130 x 70 mm Piece

Bestell-Nr.:1700984

32 A

Piece

32 A

Siemens 3VA1140-3ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 40 - 40 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1701092

40 A

Piece

40 A

Siemens 3VA1132-3EF42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 22 - 32 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1701157

32 A

22 A

Siemens 3VA1125-6EF46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1703809

25 A

Piece

18 A

Siemens 3VA1125-5EF36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1703960

25 A

18 A

Siemens 3VA1125-5GE42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1703964

25 A

Piece

18 A

Siemens 3VA1125-5GE46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1703965

25 A

18 A

Siemens 3VA1140-4GE42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 28 - 40 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1703968

40 A

28 A

Siemens 3VA1140-5ED22-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 40 - 40 A Schaltspannung (max.): 415 V/AC (B x H x T) 50.8 x 130 x 70 mm Piece

Bestell-Nr.:1704031

40 A

Piece

40 A

Siemens 3VA1140-5EF32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 28 - 40 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1704032

40 A

28 A

Dokumente & Downloads

Datenblatt

Datenblatt 1706610 Siemens 3VA2025-5HL32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 10 - 25 A Schaltspannung (max.): 690 V/AC (B

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1706610 Siemens 3VA2025-5HL32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 10 - 25 A Schaltspannung (max.): 690 V/AC (B

Beschreibung

Leistungsschalter 3VA2 IEC Frame 100 Schaltvermögenklasse M Icu=55kA @ 415V 3-polig, Anlagenschutz ETU320, LI, In=25A Überlastschutz Ir=10A...25A Kurzschlussschutz Ii=1,5...12 x In Schraubenflachanschluss Kompaktleistungsschalter 3VA2 mit ETU 8-er Reihe für Anlagenschutz.Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Anlagenschutz und Generatorschutz. 3. Verfügbar als 3- und 4-polige Ausführung. 4. Vier Schaltleistungsklassen von 55 kA ... 150 kA bei 415 V. 5. Abhängig von der Baugröße: Bemessungsstrom 25 A.630 A. 6. Montage in Festeinbau, Stecktechnik, Einschubtechnik möglich. 7. Die Baureihe verfügt über einen Elektronische Überstromauslöser. 8. Verfügt über ein integriertes Display zur Messwertanzeige. 9. Integrierte Messfunktion und optionale Kommunikationsanbindung über Modbus TCP, Modbus RTU, PROFINET und PROFIBUS. 10. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen.
