Name: Siemens 3VA1220-6EF32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 140 - 200 A Schaltspannung (max.): 690 V/AC
Brand: Siemens
SKU: 1724642
Availability: BackOrder

'Siemens Leistungsschalter', ein elektrisches Gerät mit einem Kippschalter, verwendet zum Schutz von Stromkreisen vor Überlastung.

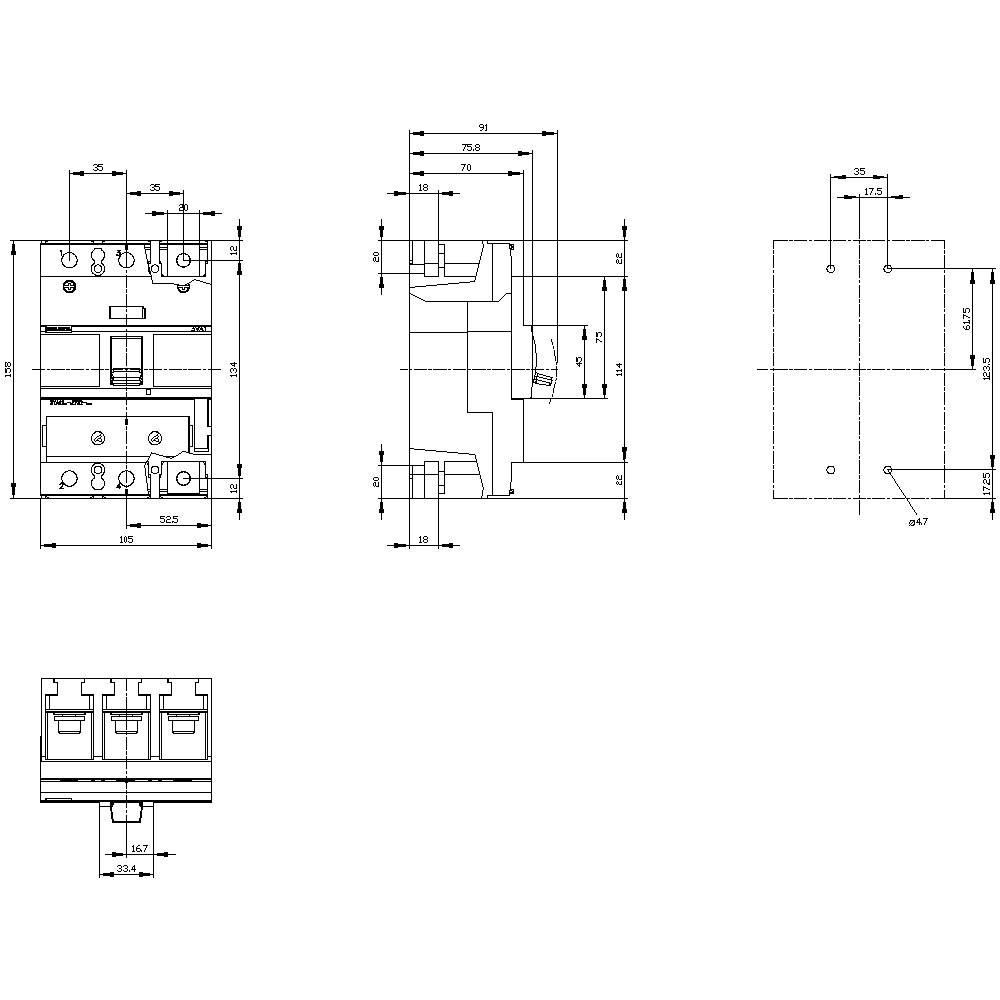

Technische Zeichnung eines elektrischen Schalters mit genauen Maßen und Beschriftungen. Zeigt Front-, Seiten- und Draufsicht.

1/2

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

200 A

Anschluss

Schrauben

Typ

3VA1220-6EF32-0AA0

Einstellbereich Strom (min.)

140 A

Datenblatt (PDF)

Lieferung Fr., 6. Nov.

Anzahl

Stück

Gesamt (CHF 804.95 / Stück)

CHF 869.95

-7 %

CHF 804.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 80.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschalter 3VA1 IEC Frame 250 Schaltvermögenklasse H Icu=70kA @ 415V

Unser Service für Sie

Technische Daten

Ausführung: Anlagenschutz
Verlustleistung: 14 W
Gewicht: 1.608 kg
Mechanische Lebensdauer: 15000
Elektrische Lebensdauer: 8000
Isolationsspannung: 800 V
Frequenz: 50/60 Hz

Produkt-Art: Leistungsschalter

Typ: 3VA1220-6EF32-0AA0

Einstellbereich Strom (min.): 140 A

Einstellbereich Strom (max.): 200 A

Einstellbereich (Strom): 140 - 200 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Passend für Serie: Siemens Serie 3VA

Passend für Marke: Siemens

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: H

Ausführung Überstromauslöser: TM240

Anschluss: Schrauben

: IP40

Tiefe: 70 mm

Breite: 105 mm

Höhe: 158 mm

Abm.: (B x H x T) 105 x 158 x 70 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 200 A

: 3

: 140-200 A

: 0

: 690-690 V

: 42 W

: IP40

: vorne

: FALSE

: Schraubanschluss

: Kipphebel

: 70 kA

: 1000-2000 A

: TRUE

: FALSE

: TRUE

: Einbaugerät Festeinbautechnik

: TRUE

: TRUE

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3VA1125-5EF42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1722589

Lieferung Di., 10. Nov.

Conrad Electronic

25 A

18 A

Stück

Min.: 1

Vielfache: 1

CHF 357.95^*

Siemens 3VA1125-5EF46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1722590

Lieferung Di., 10. Nov.

Conrad Electronic

25 A

18 A

Stück

Min.: 1

Vielfache: 1

CHF 459.95^*

Siemens 3VA1125-5GD42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1722591

Lieferung Di., 10. Nov.

Conrad Electronic

25 A

Stück

Min.: 1

Vielfache: 1

CHF 365.95^*

Siemens 3VA1125-5GD46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1722592

Lieferung Di., 10. Nov.

Conrad Electronic

25 A

Stück

Min.: 1

Vielfache: 1

CHF 403.95^*

Siemens 3VA1125-5GF42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1722593

Lieferung Di., 10. Nov.

Conrad Electronic

25 A

18 A

Stück

Min.: 1

Vielfache: 1

CHF 433.95^*

Siemens 3VA1125-5GF46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1722594

Lieferung Di., 10. Nov.

Conrad Electronic

25 A

18 A

Stück

Min.: 1

Vielfache: 1

CHF 403.95^*

Siemens 3VA1125-6ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1722595

Lieferung Di., 10. Nov.

Conrad Electronic

25 A

Stück

Min.: 1

Vielfache: 1

CHF 285.95^*

Siemens 3VA1125-6ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1722596

Lieferung Di., 10. Nov.

Conrad Electronic

25 A

Stück

Min.: 1

Vielfache: 1

CHF 313.95^*

Siemens 3VA1125-6ED42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1722597

Lieferung Di., 10. Nov.

Conrad Electronic

25 A

Stück

Min.: 1

Vielfache: 1

CHF 357.95^*

Siemens 3VA1125-6EE36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1722598

Lieferung Di., 10. Nov.

Conrad Electronic

25 A

18 A

Stück

Min.: 1

Vielfache: 1

CHF 341.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1724642 Siemens 3VA1220-6EF32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 140 - 200 A Schaltspannung (max.): 690 V/AC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1724642 Siemens 3VA1220-6EF32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 140 - 200 A Schaltspannung (max.): 690 V/AC

Beschreibung

Leistungsschalter 3VA1 IEC Frame 250 Schaltvermögenklasse H Icu=70kA @ 415V 3-polig, Anlagenschutz TM240, ATAM, In=200A Überlastschutz Ir=140A...200A Kurzschlussschutz Ii=5...10 x In Schraubenflachanschluss Kompaktleistungsschalter 3VA1 für Starterschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Starterschutz zur Absicherung von elektrischen Motoren gegen Kurzschluss. 3. Verfügbar als 3-polige Ausführung. 4. Abhängig von der Baugröße: Bemessungsbetriebsstrom von 32 A....200 A. 5. Schaltvermögen von 55 kA ... 70 kA bei 415 V. 6. Montage in Festeinbau und Stecktechnik möglich. 7. Die Baureihe verfügt über einen Thermisch-magnetischer Überstromauslöser 8. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 9. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA.
