Siemens 3SU1400-1CK10-1AA0 LED-Modul 240 V DC/AC 1 St.

Schwarzes elektrisches Gerät mit blauem Kabel unten, zwei runde Knöpfe und eine Klemme oben. Verwendet zur Stromsteuerung.

Abbildung ähnlich

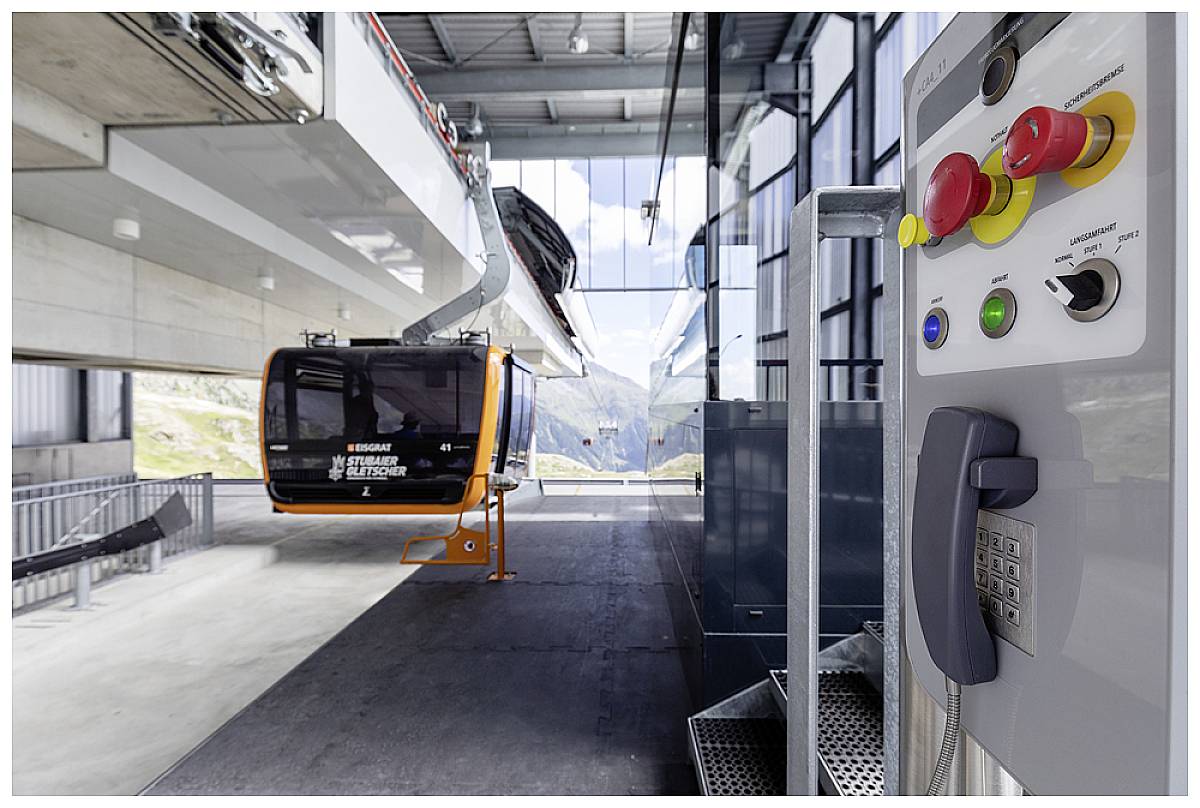

Seilbahnstation in den Bergen mit wartendem Lift. Steuerpult im Vordergrund, große Fenster bieten Blick auf die umliegende Landschaft.

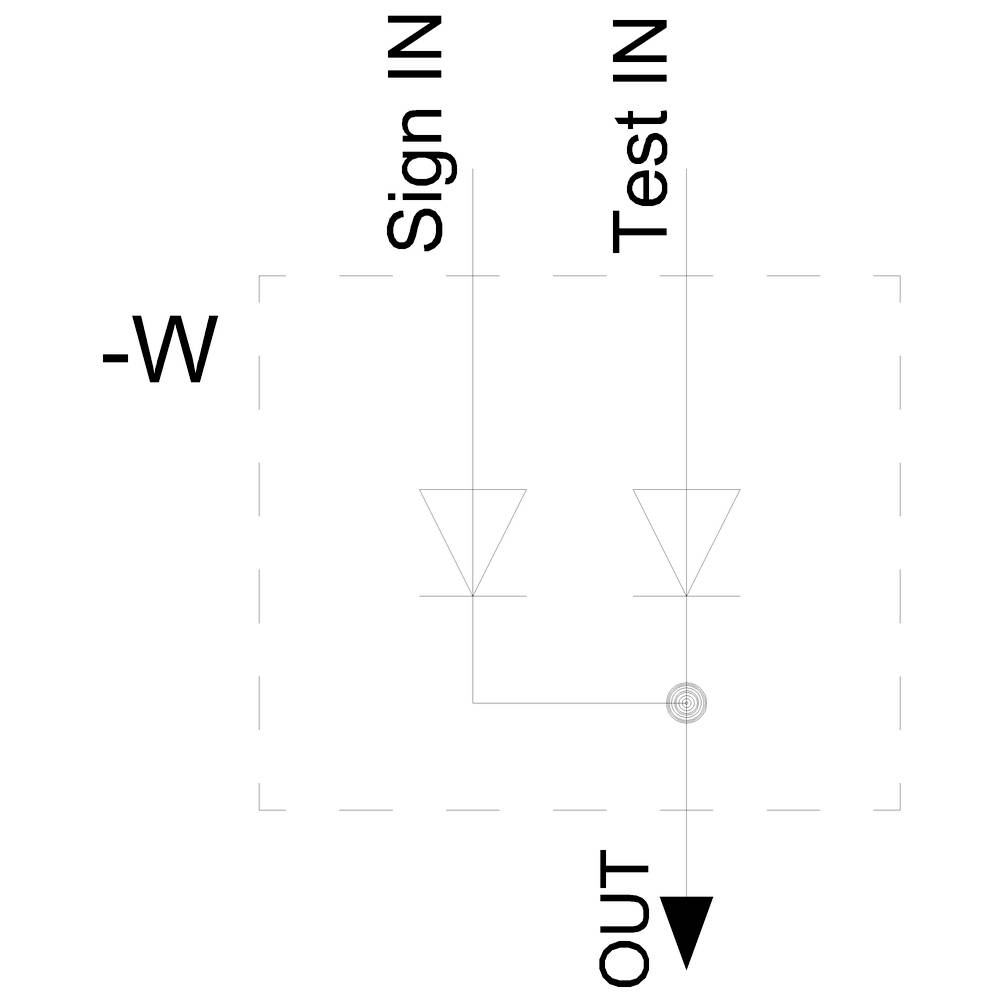

Schaltsymbol mit zwei Dioden: 'Sign IN', 'Test IN' führen rein, 'OUT' führt raus, markiert mit schwarzem Dreieckspfeil.

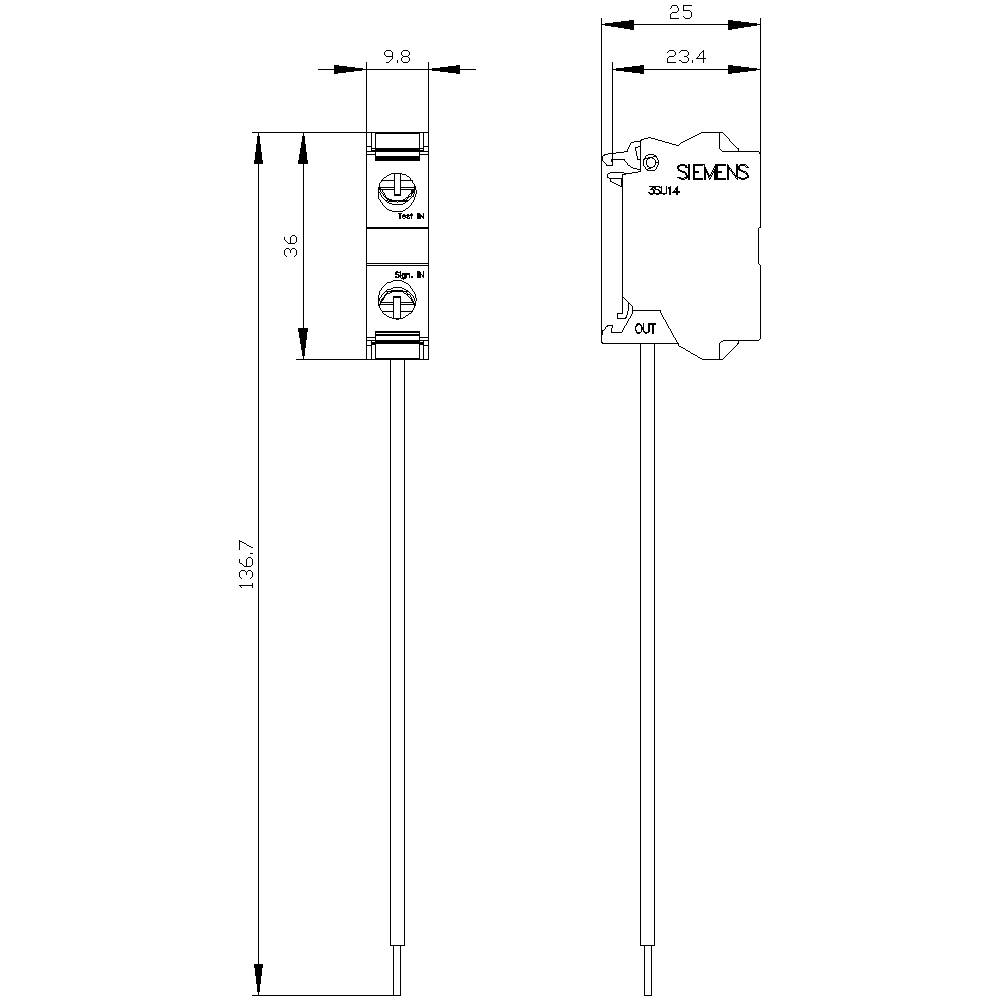

Technische Zeichnung eines Siemens Temperaturfühlers mit Maßen. Links: Gesamtlänge 136,7 mm. Oben: Breite 23,4 mm und Höhe 25 mm.

1/4

Abbildung ähnlich

Datenblatt (PDF)

Sofort-Lieferung Di., 29. Sept.

2 Set(s)

Anzahl

Set(s)

Gesamt (CHF 19.38 / Stück)

CHF 19.38

zzgl. MwSt.

Nur noch 2 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

LED-Testmodul AC/DC 12-240V, Schraubanschluss, für Frontplattenbefestigung

Kunststoff

Technische Daten

Produktbestandteil / Diode: ja
Schwingfestigkeit: 10 ... 500 Hz: 5g
Anzugsdrehmoment / bei Schraubanschluss / minimal: 0,8 Nm
Anzugsdrehmoment / bei Schraubanschluss / maximal: 0,9 Nm
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen: 2x (18 ... 14)
Art der anschließbaren Leiterquerschnitte / eindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 0,75 mm²)
Art der anschließbaren Leiterquerschnitte / eindrähtig / ohne Aderendbearbeitung: 2x (1,0 ... 1,5 mm²)
Art der anschließbaren Leiterquerschnitte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²)
Art der anschließbaren Leiterquerschnitte / feindrähtig / ohne Aderendbearbeitung: 2x (1,0 ... 1,5 mm²)
Einschaltstrom maximal: 3 A
Isolationsspannung: 320 V
Verschmutzungsgrad: 3

Produkt-Art: LED-Modul

Anschluss: Schrauben

Schaltspannung: 240 V DC/AC

: IP20
IP40

Spannungs-Festigkeit: 4 kV

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Breite: 9.8 mm

Höhe: 36 mm

Elektrische Lebensdauer: 100000

Montageart: Frontbefestigung

Inhalt: 1 St.

Abm.: (B x H x T) 9.8 x 36 x 25 mm

RoHS-konform: Ja

Tiefe: 25 mm

Typ: 3SU1400-1CK10-1AA0

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2863923 Siemens 3SU1400-1CK10-1AA0 LED-Modul 240 V DC/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2863923 Siemens 3SU1400-1CK10-1AA0 LED-Modul 240 V DC/AC 1 St.

Beschreibung

LED-Testmodul Betriebsspannung6-240VAC/DC, Schraubanschluss, für Frontplattenbefestigung, für LED-Module (6-24V AC/DC, 24V AC/DC, 24-240V AC/DC), 1x (L-)und2x (L+) LED-Testmodul SIRIUS ACT zum Testen der Funktionsfähigkeit von bis zu 30 SIRIUS ACT LED-Modulen.
Unter dem Markennamen SIRIUS ACT bietet Siemens ein einzigartiges Portfolio an Befehls- und Meldegeräten mit weltweiten Produkt-Zulassungen in drei modernen Designreihen aus robustem Echtmetall und hochwertigem Kunststoff.
Das innovative Aufschnappkonzept vereinfacht die Montage so weit, dass dafür nur eine Hand und kein Spezialwerkzeug erforderlich ist. Als Montagebohrungen genügen nutfreie Löcher, da bereits ein 100%iger Verdrehschutz integriert ist.
Dank der durchgängig hohen Schutzart sind die robusten Geräte industrietauglich und für den Außeneinsatz geeignet. Sogar die Reinigung mit Hochdruckstrahl ist möglich. Weder Staub, Öle noch aggressive Laugen können den zuverlässigen Betrieb stören.
Neben der Standardverdrahtung können die meisten Geräte auch über PROFINET, AS-Interface oder IO-Link an die Steuerung angebunden werden. Damit reduzieren Sie Ihren Verdrahtungsaufwand, minimieren Fehlerquellen und gewinnen mehr Flexibilität.
Komfortabel unterstützt der grafische Online-Konfigurator bei Auswahl und Bestellung von Einzelgeräten, Gehäusen und Beschriftungen. Umfangreiche Dokumentation (z.B. Handbuch, 3D-Daten, Anschlussdiagramm) ist verfügbar.
Lieferbare Ausführungen: für Bodenbefestigung und für Frontplattenmontage.
SIRIUS ACT - Performance in Action beim Befehlen und Melden. Einfach montiert, einfach stark, einfach perfekt.
