Siemens 3SU1400-1AA10-1MA0 Kontaktmodul 1 Öffner 500 V DC/AC Passend für Marke (Relais): Siemens 1 St.

Schwarzes elektrisches Bauteil mit zwei runden Öffnungen, beschriftet mit '.1 NC' und '.2 NC'.

Abbildung ähnlich

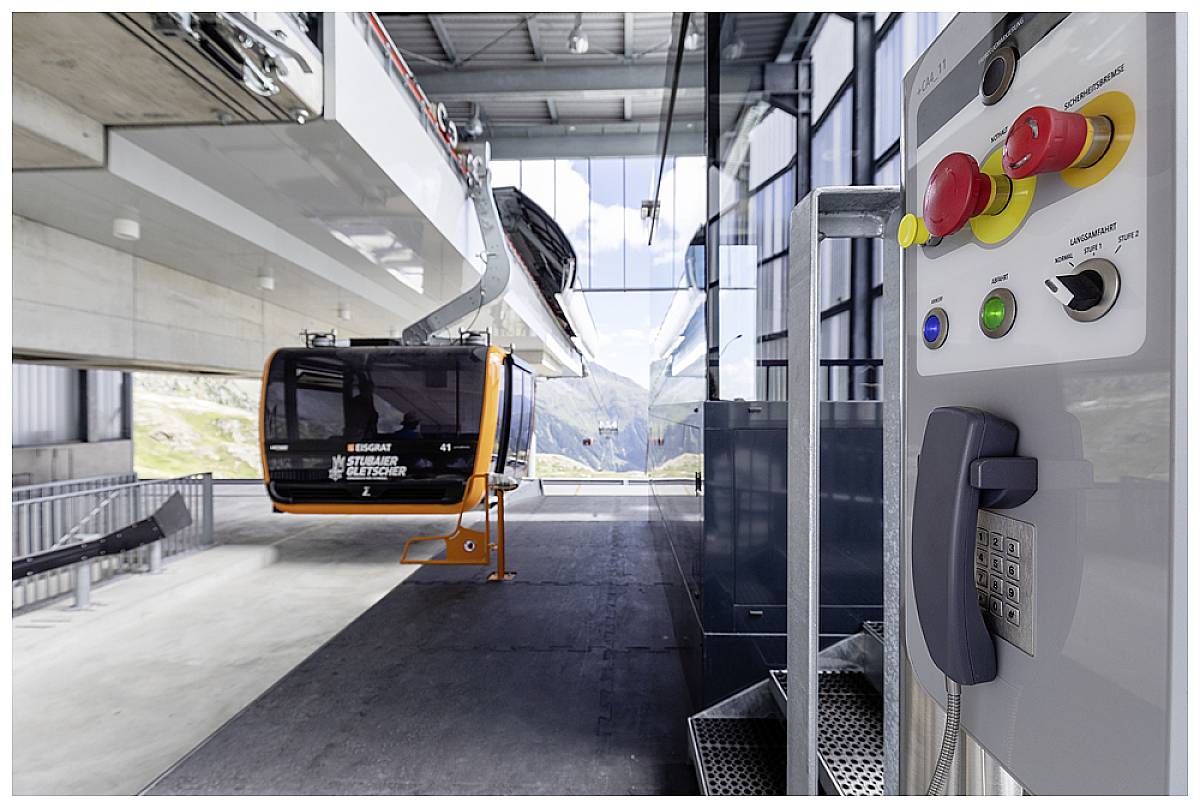

'Seilbahnstation mit Gondel einfahrend, Berge im Hintergrund, Steuerkonsole mit Notknöpfen im Vordergrund. Moderne Architektur, klares Wetter.'

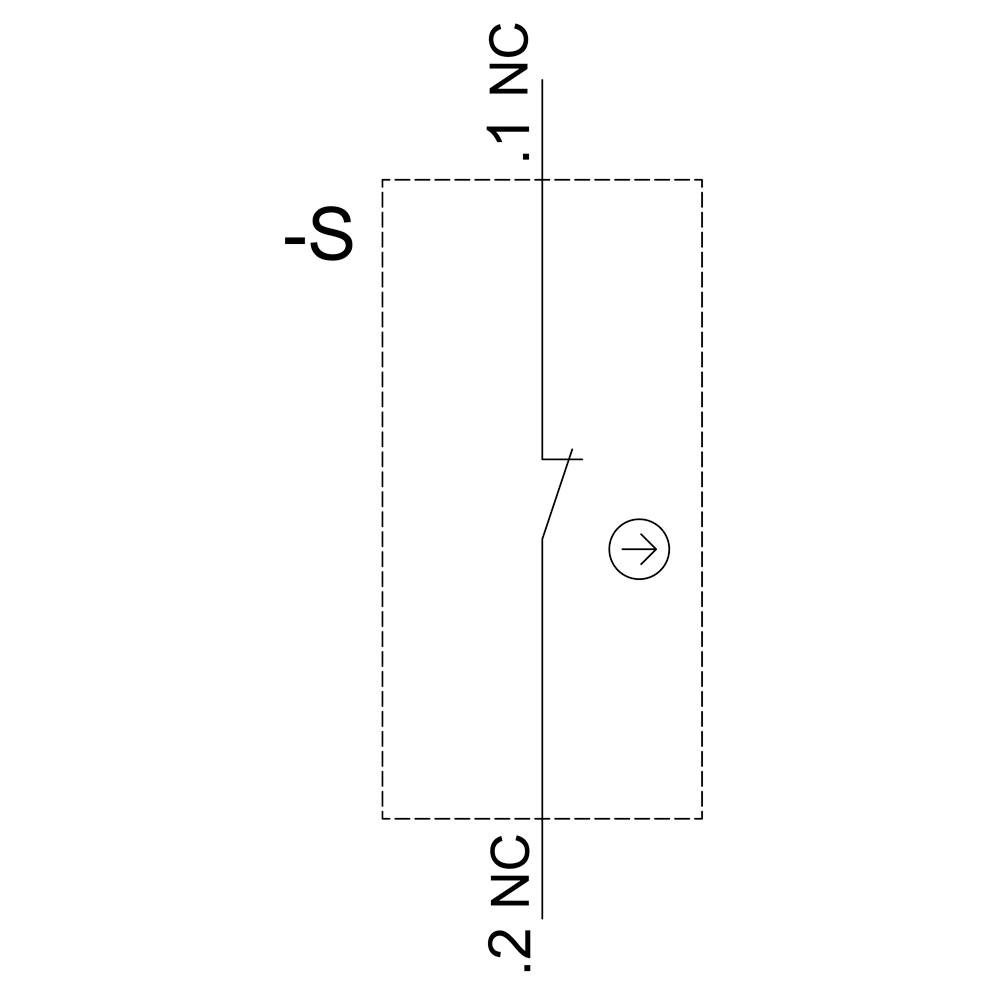

Zwei Öffner-Kontakte (1 NC, 2 NC) in einem Schaltplan, S-Symbol zeigt einen Taster.

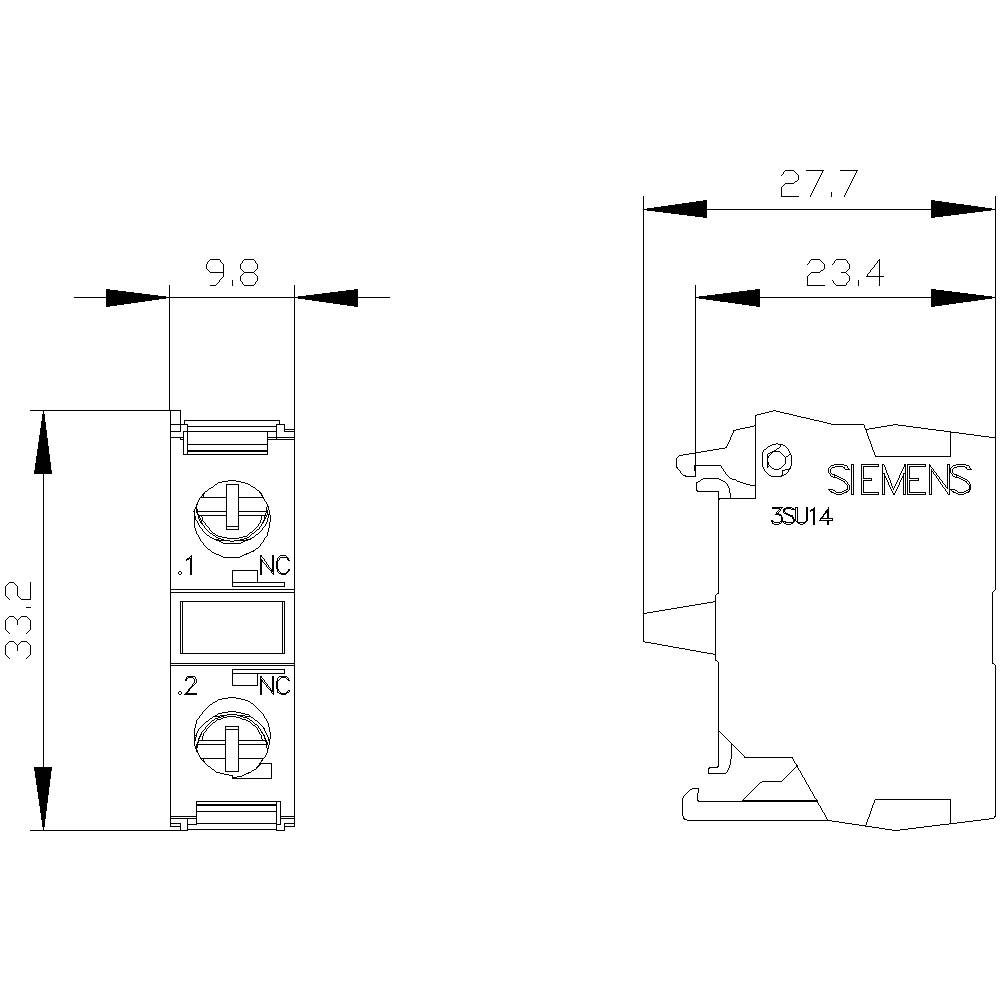

Technische Zeichnung eines Siemens-Schaltgeräts, Maße angegeben: Breite 9,8 mm, Höhe 33,2 mm, Tiefe 27,7 mm.

1/4

Abbildung ähnlich

Produkt-Art

Kontaktmodul

Polzahl

1polig

Nennspannung

500 V DC/AC

Anschluss

Schrauben

Typ

3SU1400-1AA10-1MA0

Datenblatt (PDF)

Sofort-Lieferung Mo., 12. Okt.

38 Set(s)

Anzahl

Set(s)

Gesamt (CHF 7.72 / Stück)

CHF 7.72

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Schalthäufigkeit / maximal [1/h]: 3600
Produktfunktion / Zwangsöffnung: ja
Anwendungsbereich: zum Schalten von Stromkreisen
Anzugsdrehmoment / bei Schraubanschluss / minimal: 0,8 Nm
Anzugsdrehmoment / bei Schraubanschluss / maximal: 0,9 Nm
Stoßspannungsfestigkeit: 6 kV
Verschmutzungsgrad: 3
Eignung zur Integration / Druck-Wahltaster: ja
Eignung zur Integration / Frontelement: ja
Eignung zur Integration / Hängeschalter: ja
Eignung zur Integration / Hängetaster: ja
Schutzart IP / der Anschlussklemme: IP20
Schutzart IP / des Gehäuses: IP40
Ausführung des Kontakts / der Hilfskontakte: vergoldet
Isolationsspannung: 500 V
Thermischer Strom: 10 A
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen: 2x (18 ... 14)
Art der anschließbaren Leiterquerschnitte / eindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 0,75 mm²)
Art der anschließbaren Leiterquerschnitte / eindrähtig / ohne Aderendbearbeitung: 2x (1,0 ... 1,5 mm²)
Art der anschließbaren Leiterquerschnitte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²)
Art der anschließbaren Leiterquerschnitte / feindrähtig / ohne Aderendbearbeitung: 2x (1,0 ... 1,5 mm²)

Produkt-Art: Kontaktmodul

Typ: 3SU1400-1AA10-1MA0

Polzahl: 1polig

Kontaktart: 1 Öffner

Kontaktmaterial: Vergoldete Kontakte

Hilfskontaktart: 1 Öffner

Nennspannung: 500 V DC/AC

Schaltspannung (max.): 500 V DC/AC

Dauerstrom (max.): 10 A

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Montageart: Fronteinbau

Anschluss: Schrauben

Elektrische Lebensdauer: 10000000

Mechanische Lebensdauer: 10000000

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Breite: 9.8 mm

Höhe: 33.2 mm

Tiefe: 27.7 mm

Abm.: (B x H x T) 9.8 x 33.2 x 27.7 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2862322 Siemens 3SU1400-1AA10-1MA0 Kontaktmodul 1 Öffner 500 V DC/AC Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2862322 Siemens 3SU1400-1AA10-1MA0 Kontaktmodul 1 Öffner 500 V DC/AC Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Kontaktmodul mit 1 Schaltglied, 1Ö, vergoldete Kontakte, Schraubanschluss, für Frontplattenbefestigung Kontaktmodul SIRIUS ACT zum Schalten von Stromkreisen.
Unter dem Markennamen SIRIUS ACT bietet Siemens ein einzigartiges Portfolio an Befehls- und Meldegeräten mit weltweiten Produkt-Zulassungen in drei modernen Designreihen aus robustem Echtmetall und hochwertigem Kunststoff.
Das innovative Aufschnappkonzept vereinfacht die Montage so weit, dass dafür nur eine Hand und kein Spezialwerkzeug erforderlich ist. Als Montagebohrungen genügen nutfreie Löcher, da bereits ein 100%iger Verdrehschutz integriert ist.
Dank der durchgängig hohen Schutzart sind die robusten Geräte industrietauglich und für den Außeneinsatz geeignet. Sogar die Reinigung mit Hochdruckstrahl ist möglich. Weder Staub, Öle noch aggressive Laugen können den zuverlässigen Betrieb stören.
Neben der Standardverdrahtung können die meisten Geräte auch über PROFINET, AS-Interface oder IO-Link an die Steuerung angebunden werden. Damit reduzieren Sie Ihren Verdrahtungsaufwand, minimieren Fehlerquellen und gewinnen mehr Flexibilität.
Komfortabel unterstützt der grafische Online-Konfigurator bei Auswahl und Bestellung von Einzelgeräten, Gehäusen und Beschriftungen. Umfangreiche Dokumentation (z.B. Handbuch, 3D-Daten, Anschlussdiagramm) ist verfügbar.
Lieferbare Ausführungen: Verschiedene Schaltfunktionen, verschiedene Anschluss- und Montagearten, 1- und 2-polig.
SIRIUS ACT - Performance in Action beim Befehlen und Melden. Einfach montiert, einfach stark, einfach perfekt.
