Siemens 3SU1100-7BC10-1NA0 Koordinatenschalter 500 V IP65, IP67 1 St.

Ein schwarzer, quadratischer Joystick-Schalter von Siemens mit einem langen Hebel. Verwendet in industriellen Steuerungssystemen.

Abbildung ähnlich

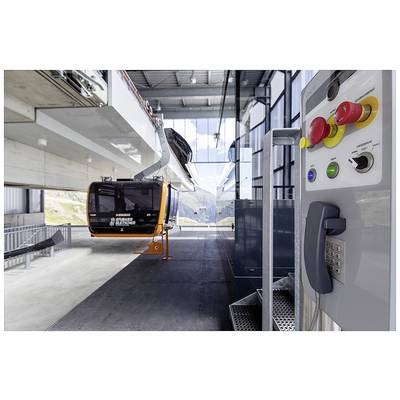

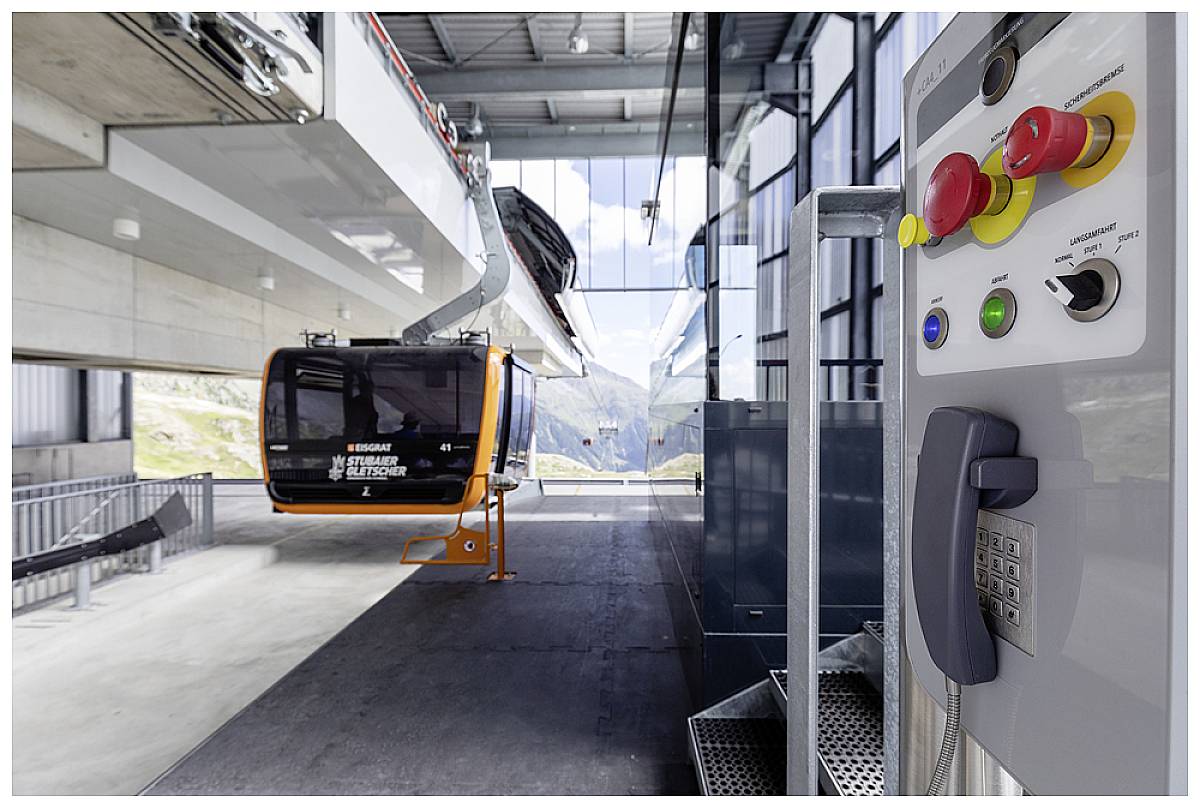

Seilbahnstation mit einer Gondel im Vordergrund, die bereit zur Abfahrt ist. Im Hintergrund ist ein Bergpanorama zu sehen.

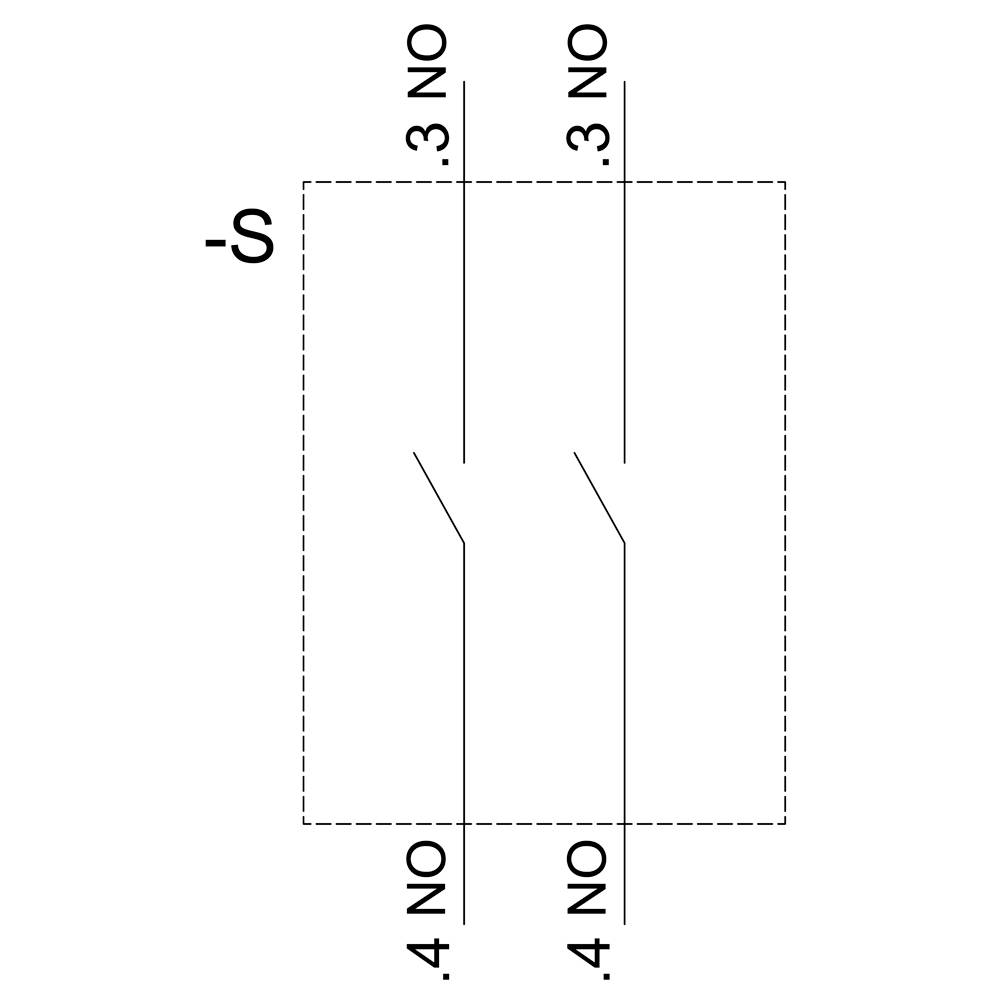

'Schließer-Symbol mit Markierungen: Links ".4 NO", Rechts oben ".3 NO".'

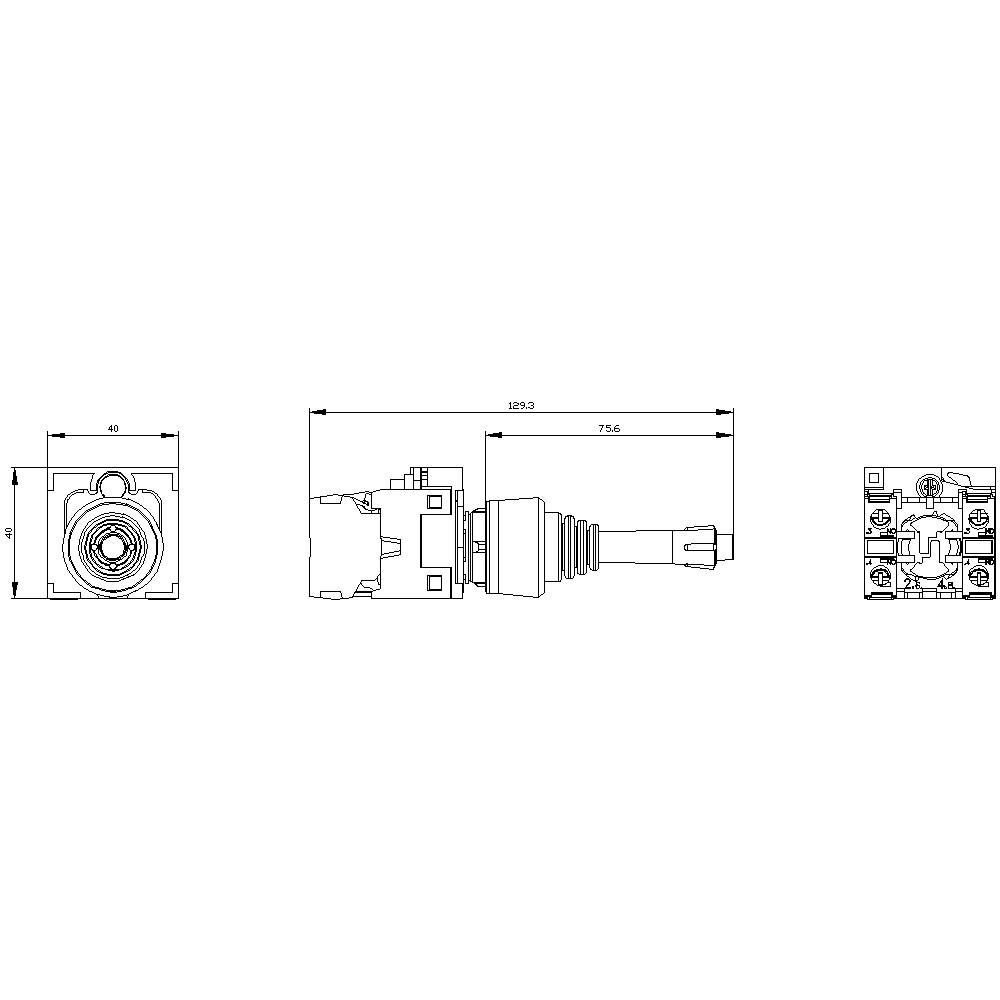

Technische Zeichnung eines Schalters mit Maßangaben: Höhe 40 mm, Breite 40 mm, Tiefe 75,6 mm. Zeigt Front- und Seitenansicht.

1/4

Abbildung ähnlich

Produkt-Art

Koordinatenschalter

Schaltspannung

500 V

Funktionen

tastend

Ausführung

mit mechanischer Verriegelung

Herstellerfarbe

Schwarz

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

Anzahl

Stück

Gesamt (CHF 75.81 / Stück)

CHF 75.81

zzgl. MwSt.

nur CHF 9.29

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Material des Betätigungselements: Kunststoff
Maximaler Auslenkwinkel: 30°
Schalthäufigkeit / maximal [1/h]: 3600

Produkt-Art: Koordinatenschalter

Funktionen: tastend

Ausführung: mit mechanischer Verriegelung

Herstellerfarbe: Schwarz

Schaltstellung: 2

Schaltspannung: 500 V

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Breite: 40 mm

Höhe: 40 mm

Durchmesser: 22 mm

Einbau-Ø: 22.3 mm

Mechanische Lebensdauer: 500000

Elektrische Lebensdauer: 10000000

: IP65
IP67

Inhalt: 1 St.

Abm.: (Ø x H) 22 mm x 40 mm

RoHS-konform: Ja

Typ: 3SU1100-7BC10-1NA0

: 2

: 2

: 22.3 mm

: 2

: 2

: TRUE

: schwarz

: FALSE

: IP65/IP67

: 0

: FALSE

: Kunststoff

: TRUE

: FALSE

: 75.6 mm

: 0

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1734120 Siemens 3SU1100-7BC10-1NA0 Koordinatenschalter 500 V IP65, IP67 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1734120 Siemens 3SU1100-7BC10-1NA0 Koordinatenschalter 500 V IP65, IP67 1 St.

Information

Information 1734120 Siemens 3SU1100-7BC10-1NA0 Koordinatenschalter 500 V IP65, IP67 1 St.

Beschreibung

Koordinatenschalter, 22 mm, rund, Kunststoff, schwarz, 2 Schaltstellungen, waagerecht, tastend, mit mechanischer Verriegelung in der O-Stellung, mit Halter, 1S, 1S, Schraubanschluss Koordinatenschalter SIRIUS ACT für einfache Navigationsaufgaben.
Unter dem Markennamen SIRIUS ACT bietet Siemens ein einzigartiges Portfolio an Befehls- und Meldegeräten mit weltweiten Produkt-Zulassungen in drei modernen Designreihen aus robustem Echtmetall und hochwertigem Kunststoff.
Das innovative Aufschnappkonzept vereinfacht die Montage so weit, dass dafür nur eine Hand und kein Spezialwerkzeug erforderlich ist. Als Montagebohrungen genügen nutfreie Löcher, da bereits ein 100%iger Verdrehschutz integriert ist.
Dank der durchgängig hohen Schutzart sind die robusten Geräte industrietauglich und für den Außeneinsatz geeignet. Sogar die Reinigung mit Hochdruckstrahl ist möglich. Weder Staub, Öle noch aggressive Laugen können den zuverlässigen Betrieb stören.
Neben der Standardverdrahtung können die meisten Geräte auch über PROFINET, AS-Interface oder IO-Link an die Steuerung angebunden werden. Damit reduzieren Sie Ihren Verdrahtungsaufwand, minimieren Fehlerquellen und gewinnen mehr Flexibilität.
Komfortabel unterstützt der grafische Online-Konfigurator bei Auswahl und Bestellung von Einzelgeräten, Gehäusen und Beschriftungen. Umfangreiche Dokumentation (z.B. Handbuch, 3D-Daten, Anschlussdiagramm) ist verfügbar.
Lieferbare Ausführungen: 2/4 Schaltpositionen, verrastende/tastende Betätigung.
Hinweis: Komplettgerät, Lieferung inklusive Halter und Module.
SIRIUS ACT - Performance in Action beim Befehlen und Melden. Einfach montiert, einfach stark, einfach perfekt.
