Siemens 3SK1213-2AL20 3SK12132AL20 Sicherheitsschaltgerät 230 V/AC

Ein graues und gelbes technisches Gerät von Siemens mit der Aufschrift 'SIRIUS' und 'DEVICE'.

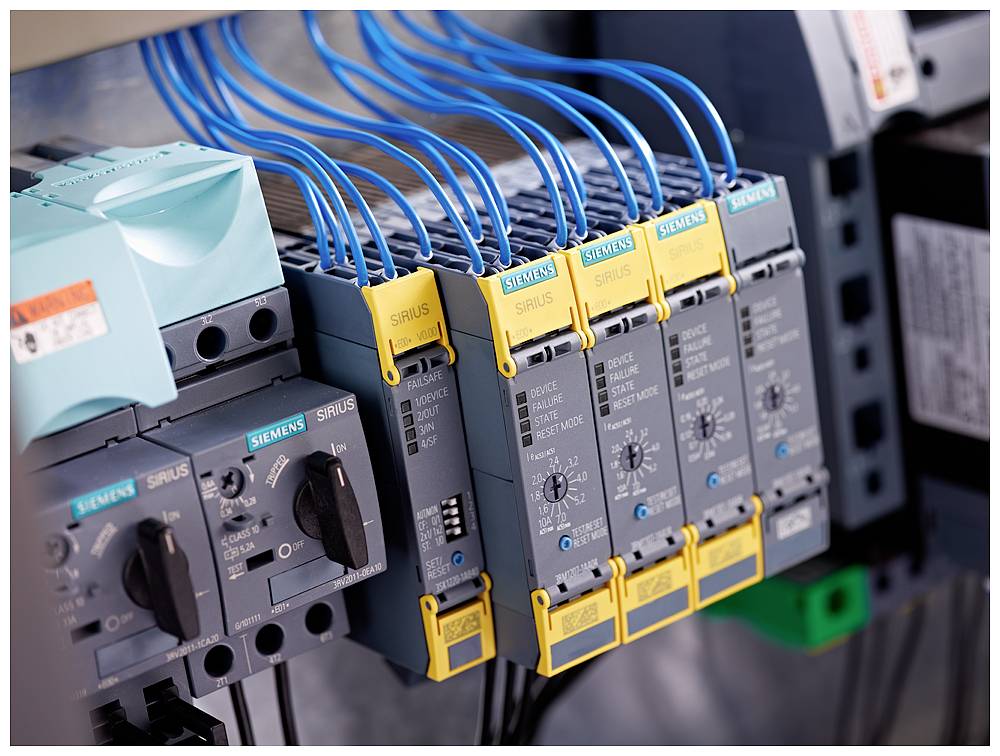

Schaltschrank mit mehreren blauen Kabeln, die in gelb-graue Siemens-Geräte gesteckt sind, zeigt elektrische Verkabelung und Steuerung.

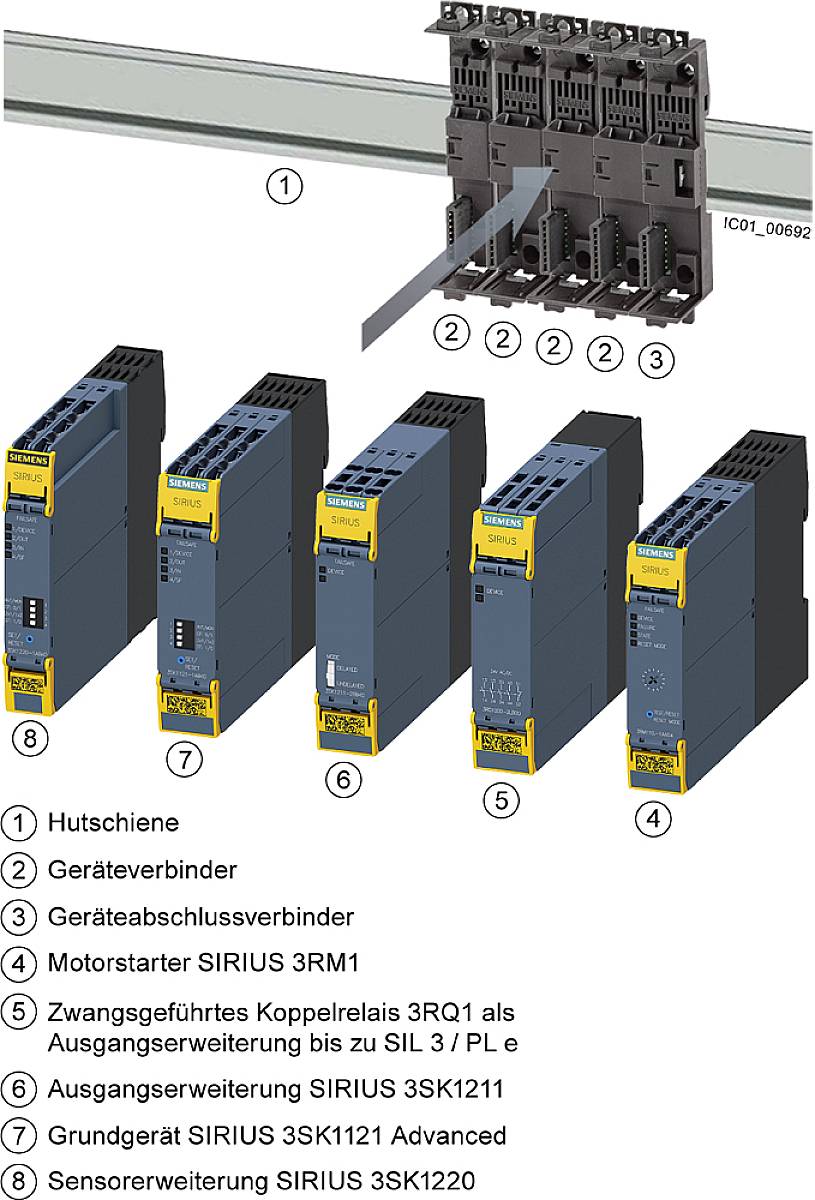

'Ein Schaltschranksystem mit sechs elektrischen Komponenten, die Motorstarter, Relais, und Erweiterungsgeräte umfassen.'

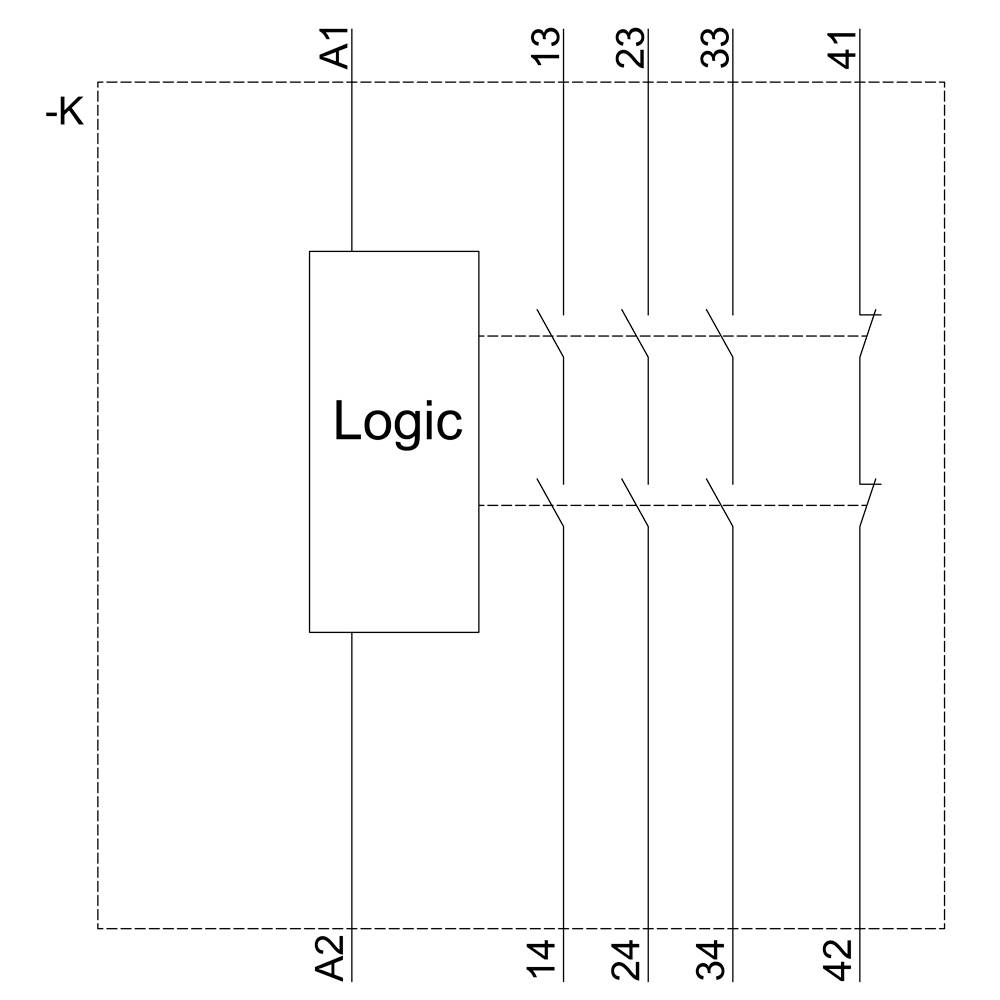

Schema einer logischen Schaltung mit Bezeichnung 'Logic' in einem Rechteck. Eingänge A1, A2; Ausgänge 13, 23, 33, 41, 14, 24, 34, 42.

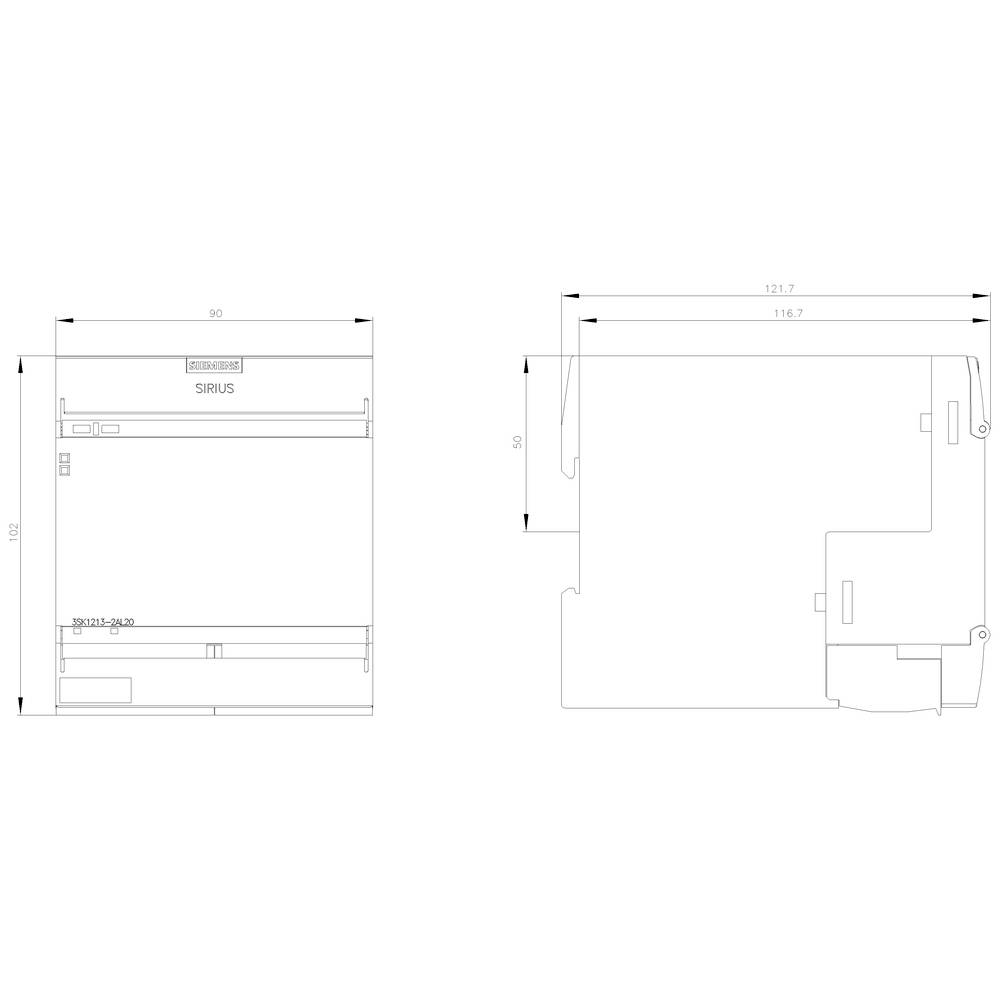

Diagramm eines rechteckigen Geräts mit Maßen. Links zeigt die Vorderansicht, rechts die Seitenansicht. Dimensionen sind angegeben.

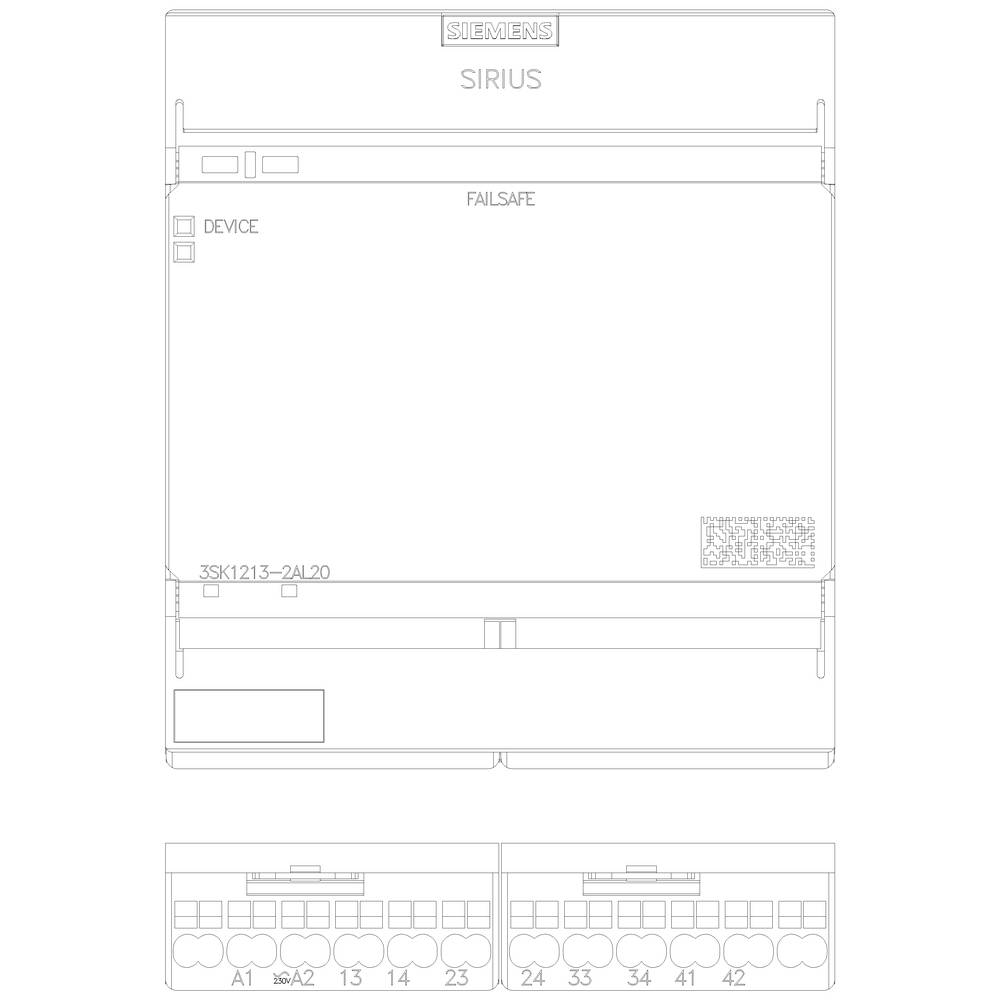

'Siemens Sirius' Gerätediagramm: Ansicht von vorne mit Anschlusspunkten und Gerätenummer '3SK1213-2AL20'. Enthält Failsafe- und Geräteanzeigen.

1/6

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

Anzahl

Stück

Gesamt (CHF 253.42 / Stück)

CHF 253.42

zzgl. MwSt.

Kostenfreier Versand

nur CHF 27.86

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produkt-Art: Sicherheitsschaltgerät

Nennspannung: 230 V/AC

Herst.-Teilenr.: 3SK12132AL20

Typ: 3SK1213-2AL20

Abm.: (L x B x H) 121.6 x 90 x 100 mm

Anschluss: Federzuganschluss

Breite: 90 mm

Höhe: 100 mm

Länge: 121.6 mm

Tiefe: 121.6 mm

Max. Temperatur: 60 °C

Min. Temperatur: -25 °C

: IP20

Anschluss: Push-In-Klemme

: 90

: sonstige

: 100 mm

: 121.6 mm

: TRUE

: FALSE

: FALSE

: 0

: 0

: 0

: 0

: 0

: Federzuganschluss

: FALSE

: FALSE

: Level e

: 0

: AC

: 3

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1420000 Siemens 3SK1213-2AL20 3SK12132AL20 Sicherheitsschaltgerät 230 V/AC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1420000 Siemens 3SK1213-2AL20 3SK12132AL20 Sicherheitsschaltgerät 230 V/AC

Beschreibung

SIRIUS Sicherheitsschaltgerät Ausgangserweiterung 3RO Power, mit Relais-Freigabekreisen 3 Schließer plus Relais-Meldekreis 1 Öffner Us = 230 V AC Federzuganschluss (Push-In) Ausgangserweiterung SIRIUS 3SK1 für Sicherheitsschaltgeräte.
Die Ausgangserweiterungen 3SK dienen der Ergänzung eines Grundgeräts um zusätzliche sichere Ausgänge mit einem Schaltvermögen bis zu 10 A. Sie können durch Verdrahtung an jedes 3SK-Grundgerät angebunden werden. Alle Geräte mit einer Steuerspeisespannung von DC 24 V können auch mittels Geräteverbinder 3ZY12 mit den Grundgeräten Advanced 3SK1 und 3SK2 verbunden werden.
Die Geräte verfügen über vier (AC-15 5 A) oder drei (AC-15 10 A) sichere Ausgänge. Es besteht die Auswahl zwischen einer Steuerspannung von 24 V oder Weitspannung. Durchgängig mit Schraub- oder Federzuganschluss (Push-In) erhältlich.
Die Sicherheitsschaltgeräte 3SK lösen die bewährte Baureihe 3TK28 ab.
Safety is a SIRIUS business.
