Siemens 3SK1213-2AJ20 3SK12132AJ20 Sicherheitsschaltgerät 115 V/AC

Ein graues Siemens Sirius Gerät mit gelben Akzenten. Markiert als Failsafe. Enthält einen QR-Code auf der Vorderseite.

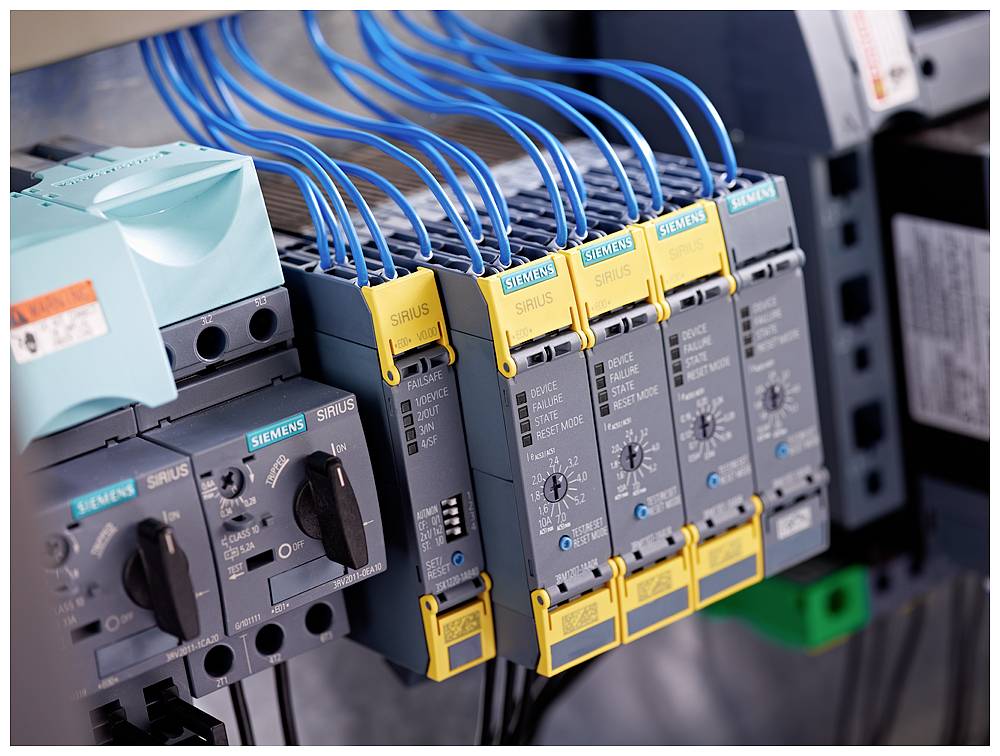

Nahaufnahme von Siemens-Steuergeräten in einem Schaltschrank. Blaue Kabel sind an den Geräten angeschlossen, die Reihe ist deutlich zu erkennen.

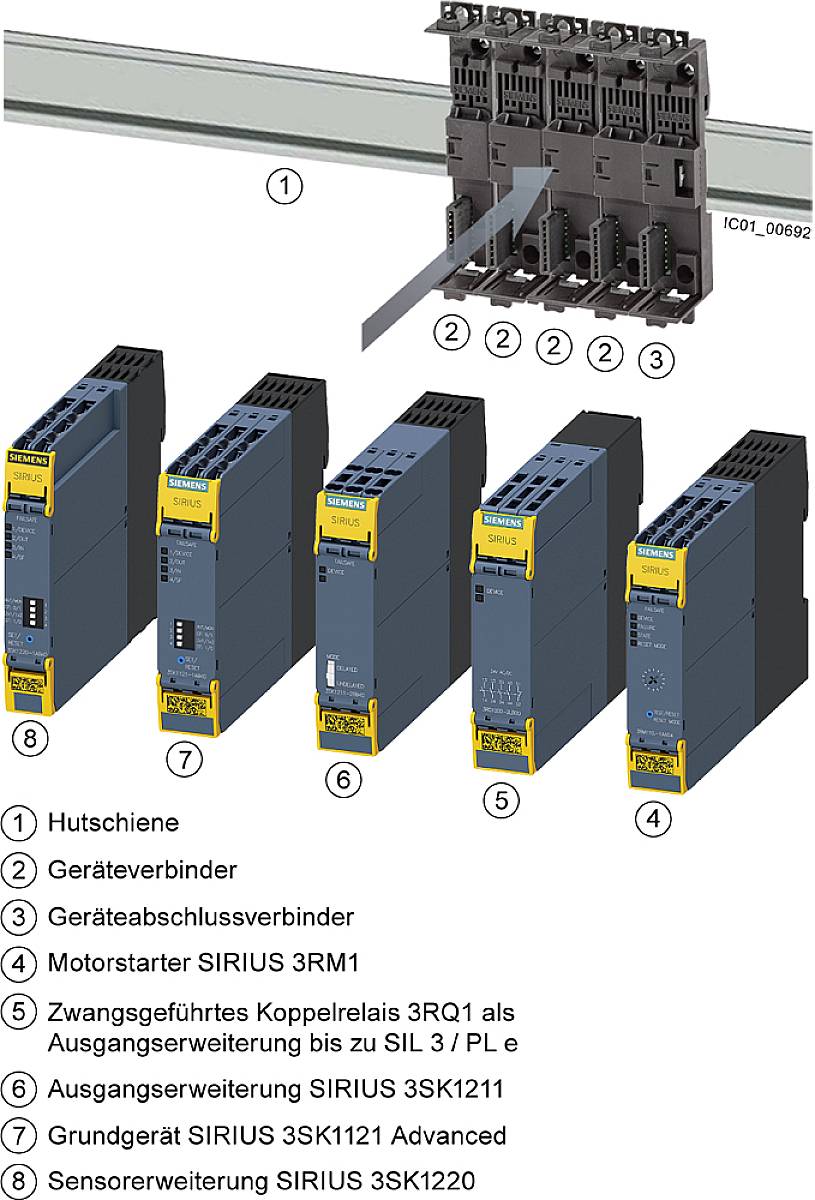

'Darstellung eines Verkabelungsdiagramms mit Hutschine, Geräteverbinder, Motorstarter und verschiedenen Erweiterungsmodulen.'

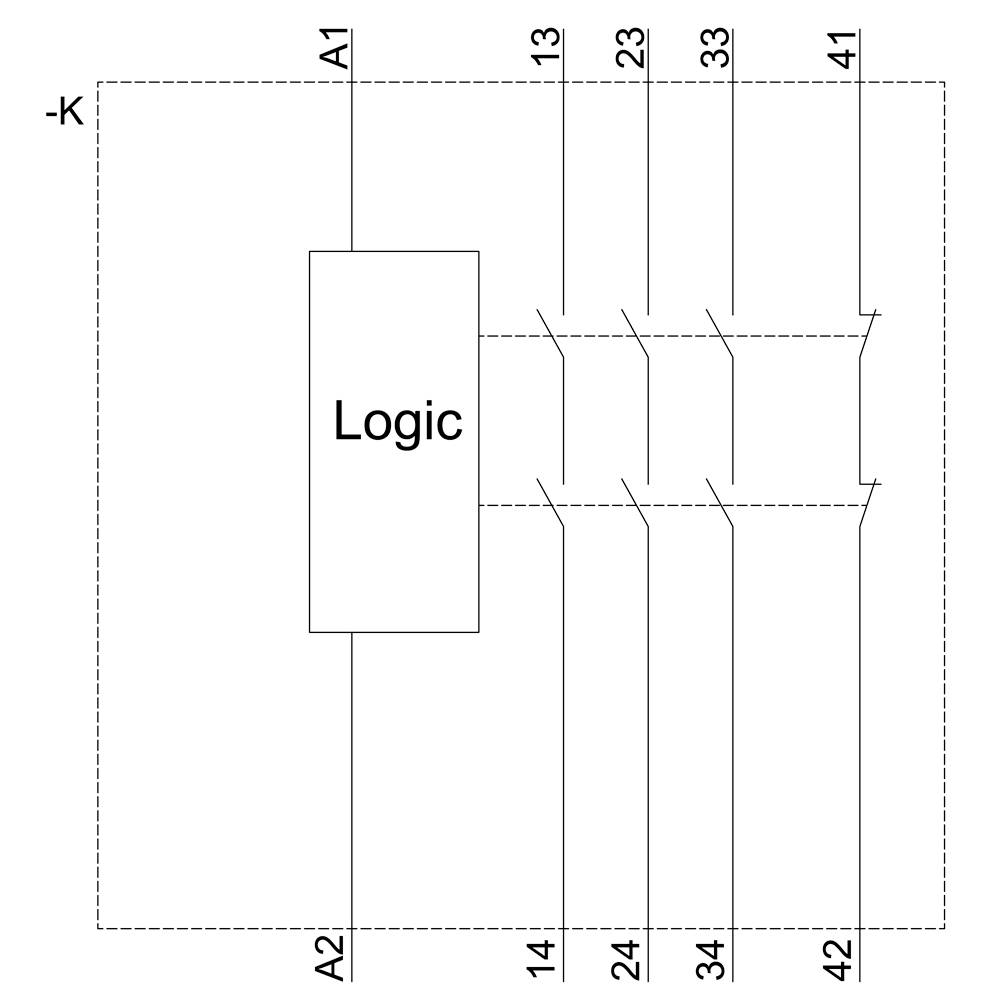

Schaltplan eines Logiksystems: Eingänge A1, A2; Ausgänge 13, 23, 33, 41, 14, 24, 34, 42; verbunden durch Logikgatter.

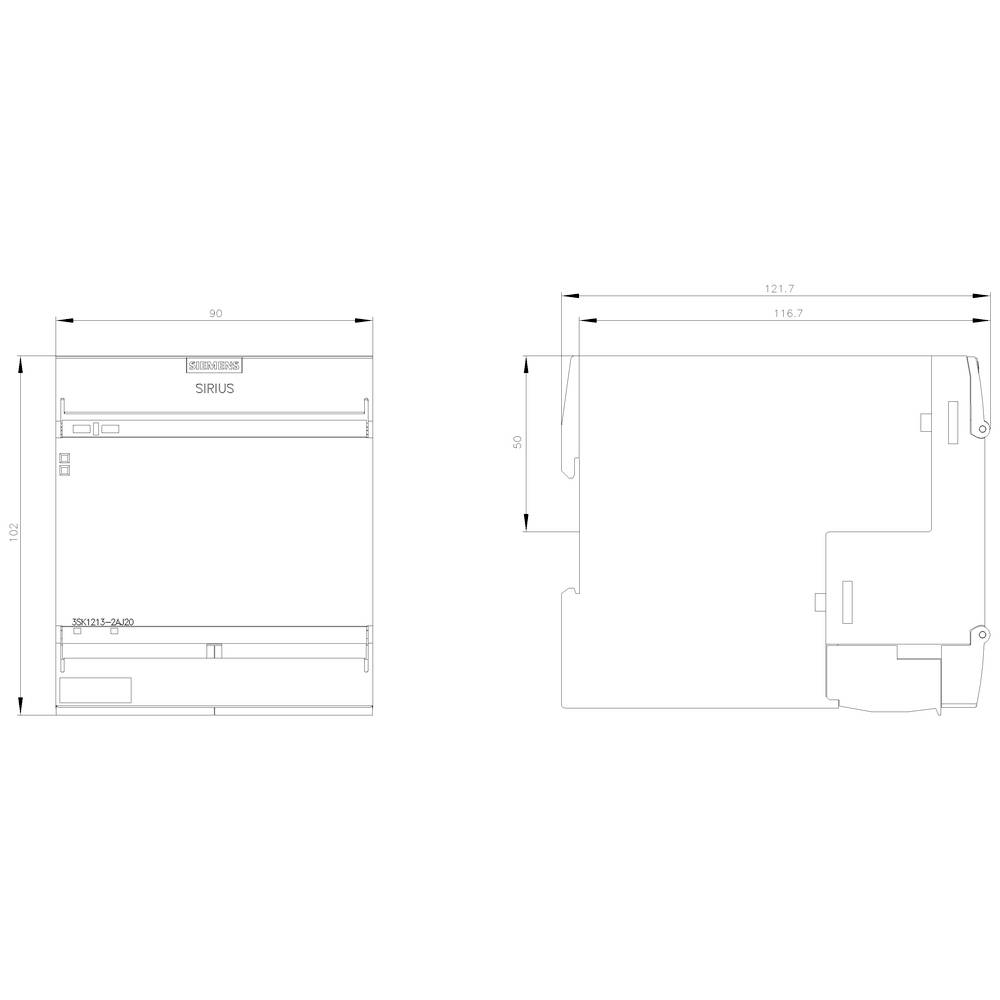

Technische Zeichnung eines Geräts mit zwei Ansichten, zeigt Maße und Details der Seitenansicht und Vorderansicht.

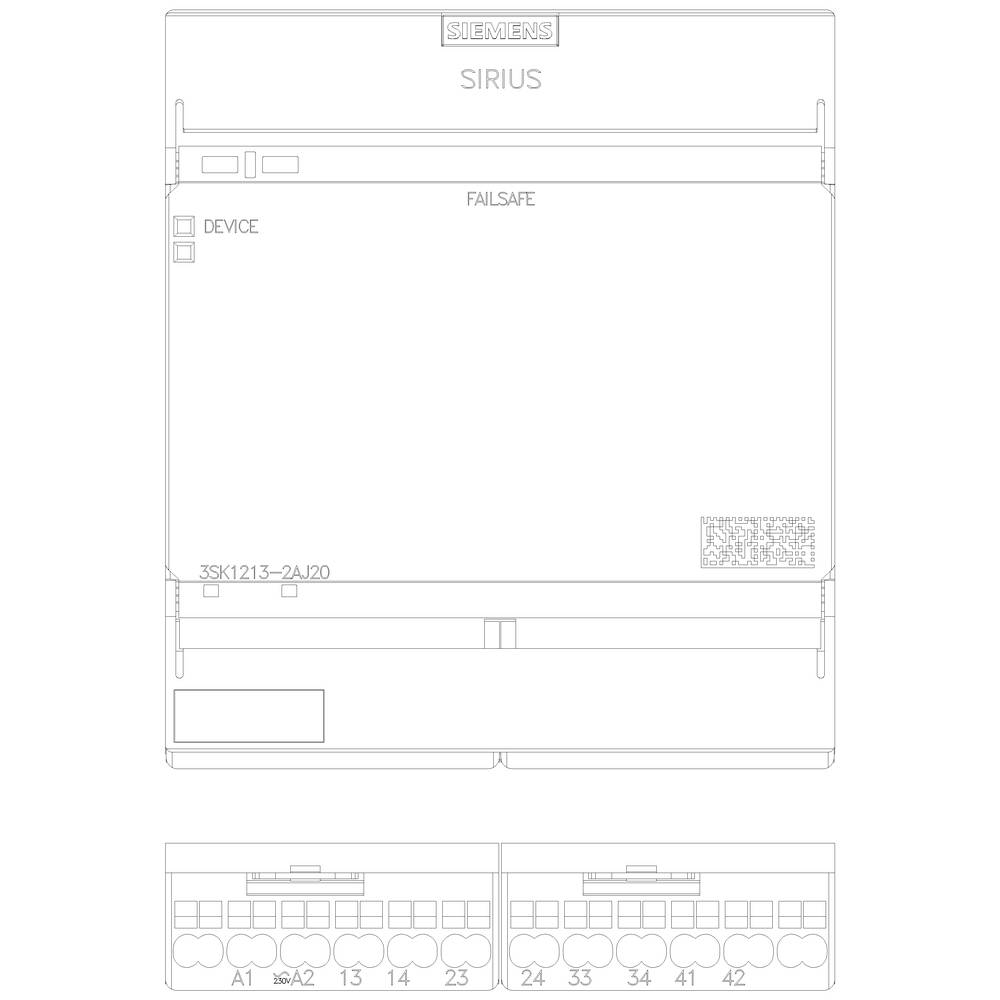

Ein technisches Diagramm einer Siemens SIRIUS-Komponente mit Beschriftungen 'Device' und 'Failsafe'. Zeigt Anschlüsse und Seriennummer.

1/6

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

Anzahl

Stück

Gesamt (CHF 253.42 / Stück)

CHF 253.42

zzgl. MwSt.

Kostenfreier Versand

nur CHF 27.86

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produkt-Art: Sicherheitsschaltgerät

Nennspannung: 115 V/AC

Herst.-Teilenr.: 3SK12132AJ20

Typ: 3SK1213-2AJ20

Abm.: (B x H x T) 90 x 100 x 121.6 mm

Anschluss: Federzuganschluss

Breite: 90 mm

Höhe: 100 mm

Tiefe: 121.6 mm

Max. Temperatur: 60 °C

Min. Temperatur: -25 °C

: 90

: sonstige

: 100 mm

: 121.6 mm

: TRUE

: FALSE

: FALSE

: 0

: 0

: 0

: 0

: 0

: Federzuganschluss

: FALSE

: FALSE

: Level e

: 0

: AC

: 3

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1419999 Siemens 3SK1213-2AJ20 3SK12132AJ20 Sicherheitsschaltgerät 115 V/AC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1419999 Siemens 3SK1213-2AJ20 3SK12132AJ20 Sicherheitsschaltgerät 115 V/AC

Beschreibung

SIRIUS Sicherheitsschaltgerät Ausgangserweiterung 3RO Power, mit Relais-Freigabekreisen 3 Schließer plus Relais-Meldekreis 1 Öffner Us = 115 V AC Federzuganschluss (Push-In) Ausgangserweiterung SIRIUS 3SK1 für Sicherheitsschaltgeräte.
Die Ausgangserweiterungen 3SK dienen der Ergänzung eines Grundgeräts um zusätzliche sichere Ausgänge mit einem Schaltvermögen bis zu 10 A. Sie können durch Verdrahtung an jedes 3SK-Grundgerät angebunden werden. Alle Geräte mit einer Steuerspeisespannung von DC 24 V können auch mittels Geräteverbinder 3ZY12 mit den Grundgeräten Advanced 3SK1 und 3SK2 verbunden werden.
Die Geräte verfügen über vier (AC-15 5 A) oder drei (AC-15 10 A) sichere Ausgänge. Es besteht die Auswahl zwischen einer Steuerspannung von 24 V oder Weitspannung. Durchgängig mit Schraub- oder Federzuganschluss (Push-In) erhältlich.
Die Sicherheitsschaltgeräte 3SK lösen die bewährte Baureihe 3TK28 ab.
