Siemens 3SK1211-2BB00 3SK12112BB00 Sicherheitsschaltgerät 24 V/AC

Ein graues und schwarzes elektronisches Modul mit gelbem Aufdruck 'SIEMENS SIRIUS'; zeigt die Funktionen für 'FAILSAFE' und 'DEVICE'.

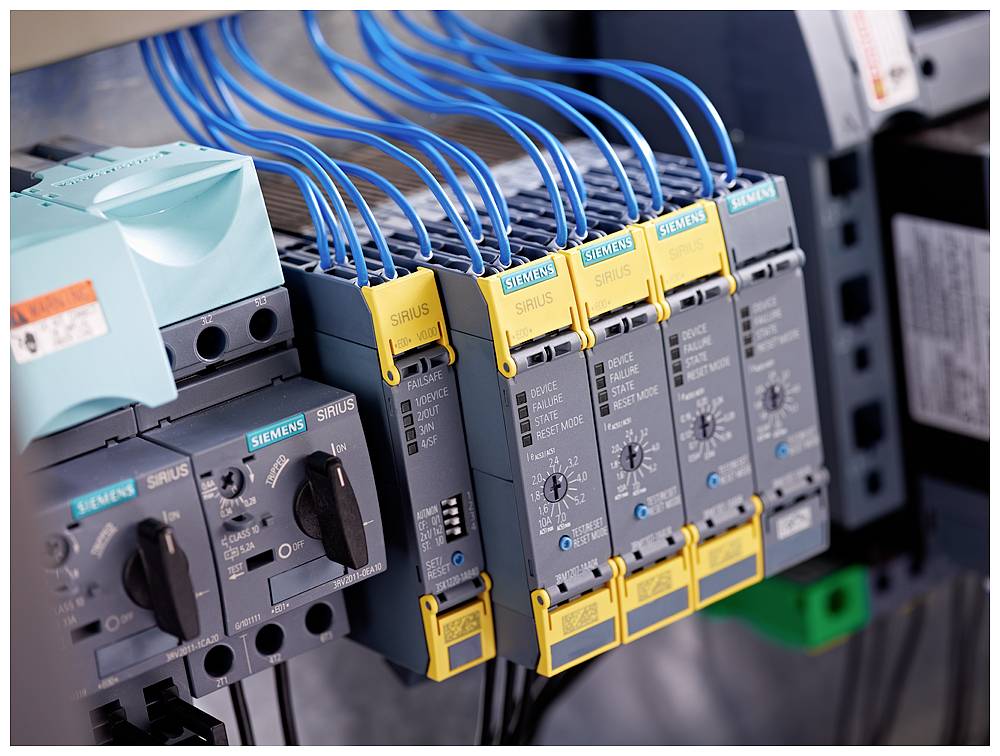

Mehrere industrielle Schaltgeräte von Siemens, verbunden durch blaue Kabel, für automatisierte Steuerungen in einem Schaltschrank.

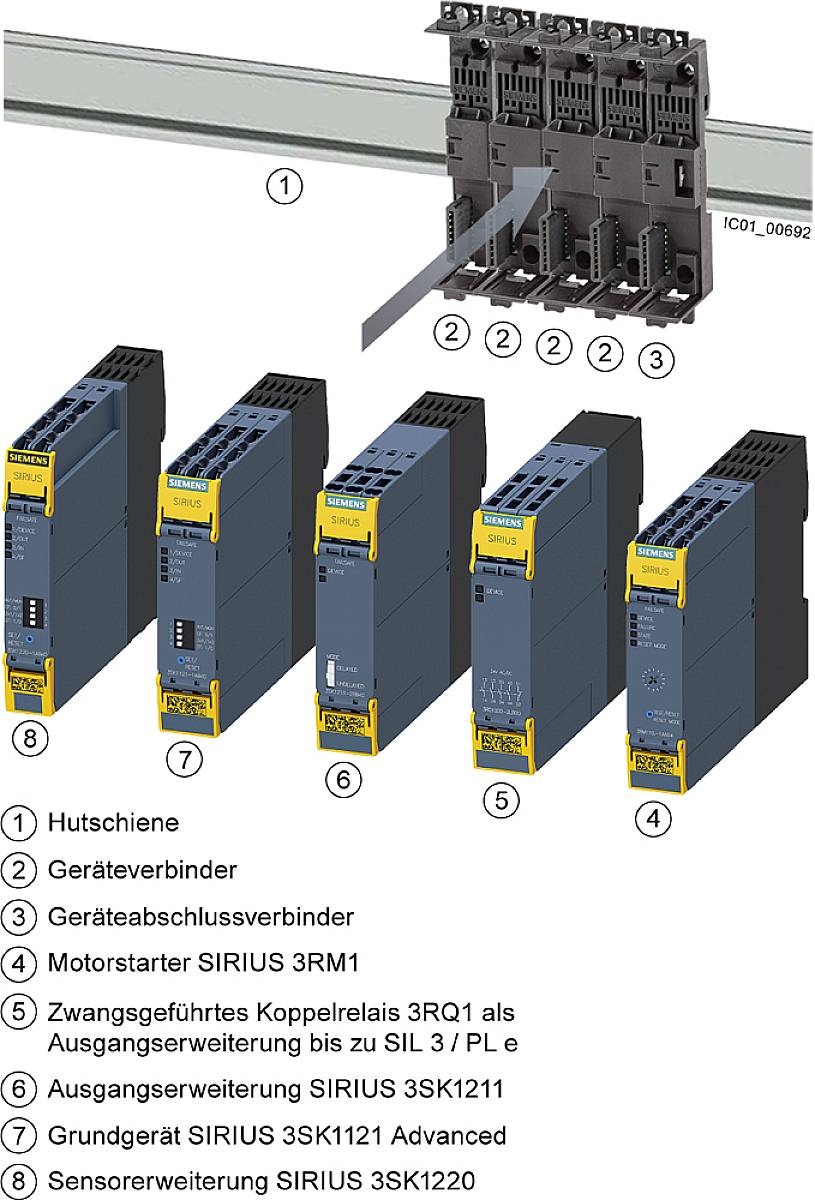

'Abbildung zeigt diverse Module eines Elektroniksystems, nummeriert von 1 bis 8. Jedes Modul trägt einen spezifischen Namen.'

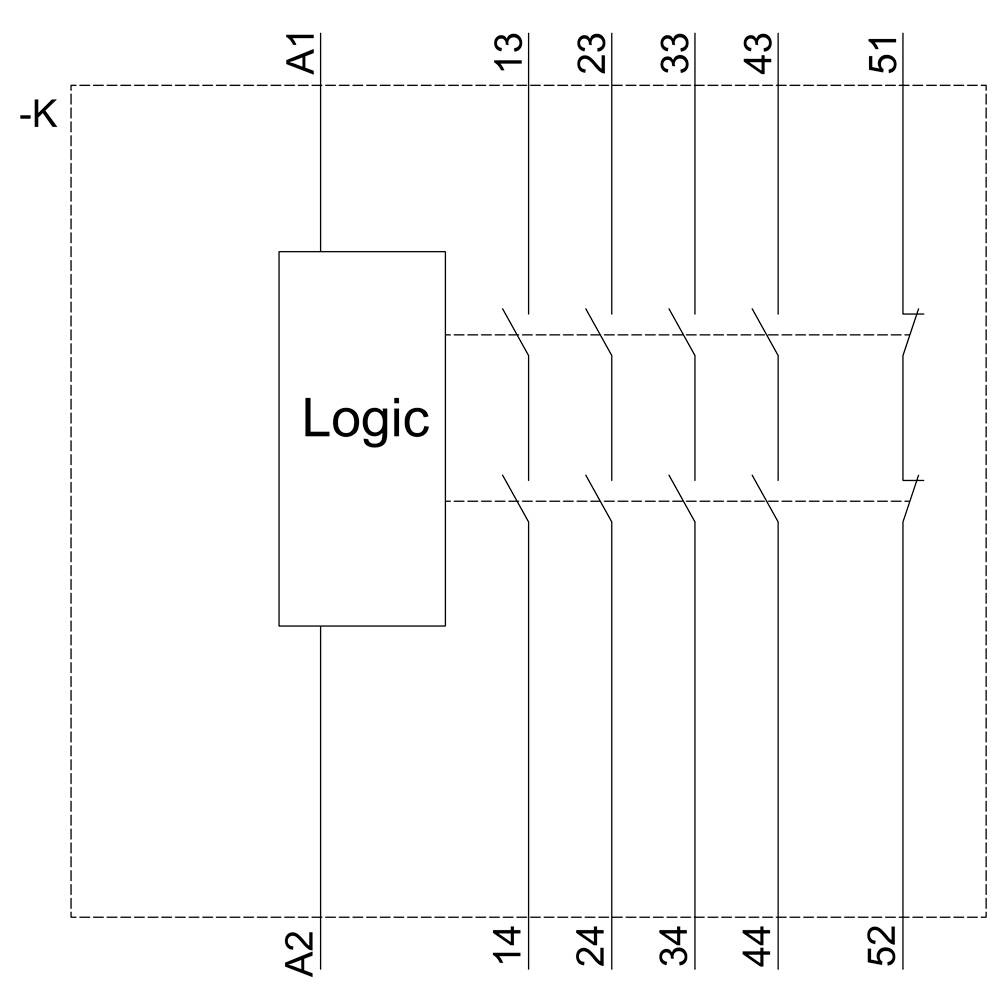

'Logic' in der Mitte zeigt logische Verknüpfungen zwischen Eingängen A1, A2 und Ausgängen 13, 23, 33, 43, 14, 24, 34, 44, 51, 52.

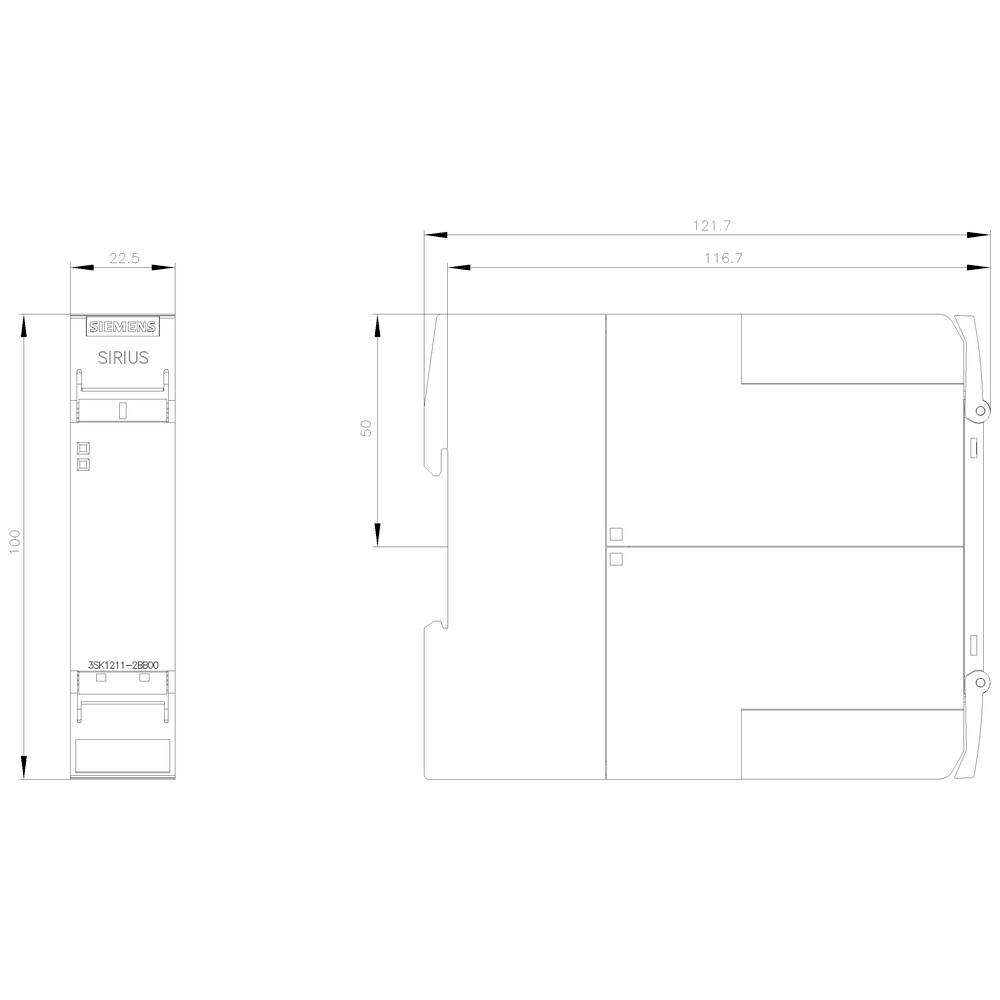

Technische Zeichnung eines SIRIUS Geräts mit Abmessungen: Breite 121,7 mm, Höhe 100 mm, Tiefe 116,7 mm.

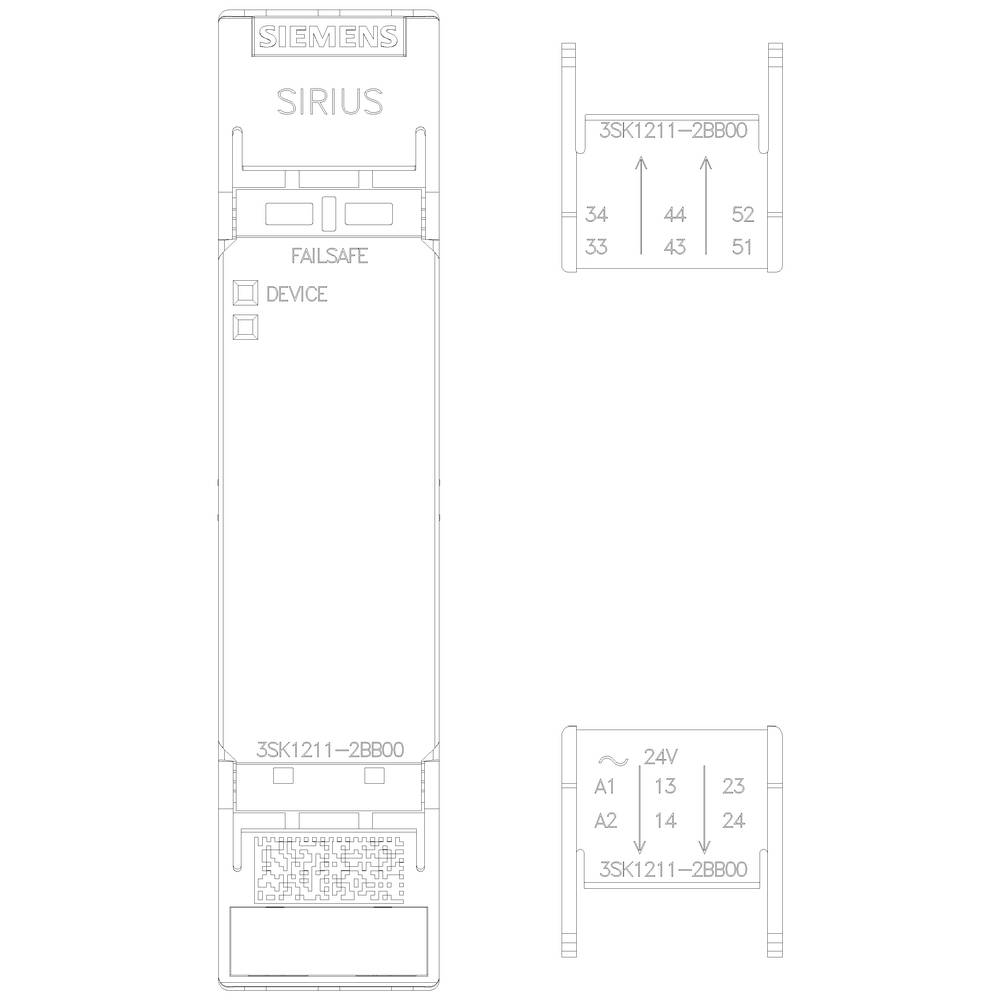

Zeichnung eines Siemens Schaltgeräts, Modellnummer '3SK1211-2BB00'. Gezeigt werden die Frontansicht und die Seiten der Anschlüsse.

1/6

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

Anzahl

Stück

Gesamt (CHF 181.27 / Stück)

CHF 181.27

zzgl. MwSt.

Kostenfreier Versand

nur CHF 18.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

SIRIUS Sicherheitsschaltgerät Ausgangserweiterung 4RO mit Relais-Freigabekreisen

Mit Zulassung nach UL: true
Spannungsart der Versorgungsspannung: AC
Ausführung: Grundgerät
Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet: 0
Steuerspannungsart 2: AC
Mit abnehmbaren Klemmen: false
With approval for TÜV: true
Steuerspannungsart 1: AC
Mit Mutingfunktion: false
SIL nach IEC 61508: 3

Technische Daten

Produkt-Art: Sicherheitsschaltgerät

Nennspannung: 24 V/AC

Ausführung: 3SK1211-2BB00

Herst.-Teilenr.: 3SK12112BB00

Typ: 3SK1211-2BB00

Abm.: (B x H x T) 22.5 x 100 x 121.6 mm

Anschluss: Federzuganschluss

Anschlussleistung: 24 V/AC

Breite: 22.5 mm

Höhe: 100 mm

Tiefe: 121.6 mm

Max. Temperatur: 60 °C

Min. Temperatur: -25 °C

: 22.5

: sonstige

: 100 mm

: 121.6 mm

: TRUE

: FALSE

: FALSE

: 0

: 0

: 0

: 0

: 0

: Federzuganschluss

: FALSE

: FALSE

: Level e

: 0

: AC

: 3

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1419992 Siemens 3SK1211-2BB00 3SK12112BB00 Sicherheitsschaltgerät 24 V/AC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1419992 Siemens 3SK1211-2BB00 3SK12112BB00 Sicherheitsschaltgerät 24 V/AC

Beschreibung

SIRIUS Sicherheitsschaltgerät Ausgangserweiterung 4RO mit Relais-Freigabekreisen 4 Schließer plus Relais-Meldekreis 1 Öffner Us = 24 V AC Federzuganschluss (Push-In) Ausgangserweiterung SIRIUS 3SK1 für Sicherheitsschaltgeräte.
Die Ausgangserweiterungen 3SK dienen der Ergänzung eines Grundgeräts um zusätzliche sichere Ausgänge mit einem Schaltvermögen bis zu 10 A. Sie können durch Verdrahtung an jedes 3SK-Grundgerät angebunden werden. Alle Geräte mit einer Steuerspeisespannung von DC 24 V können auch mittels Geräteverbinder 3ZY12 mit den Grundgeräten Advanced 3SK1 und 3SK2 verbunden werden.
Die Geräte verfügen über vier (AC-15 5 A) oder drei (AC-15 10 A) sichere Ausgänge. Es besteht die Auswahl zwischen einer Steuerspannung von 24 V oder Weitspannung. Durchgängig mit Schraub- oder Federzuganschluss (Push-In) erhältlich.
Die Sicherheitsschaltgeräte 3SK lösen die bewährte Baureihe 3TK28 ab.
Safety is a SIRIUS business.
