Siemens 3SE52320CC05 3SE5232-0CC05 Gehäuse für Positionsschalter 240 V/AC 3 A Stößel tastend IP65 1 St.

'Schwarzes und türkises Siemens-Schaltgerät mit zylindrischem Knopf oben, kompakt und rechteckig designt.'

Abbildung ähnlich

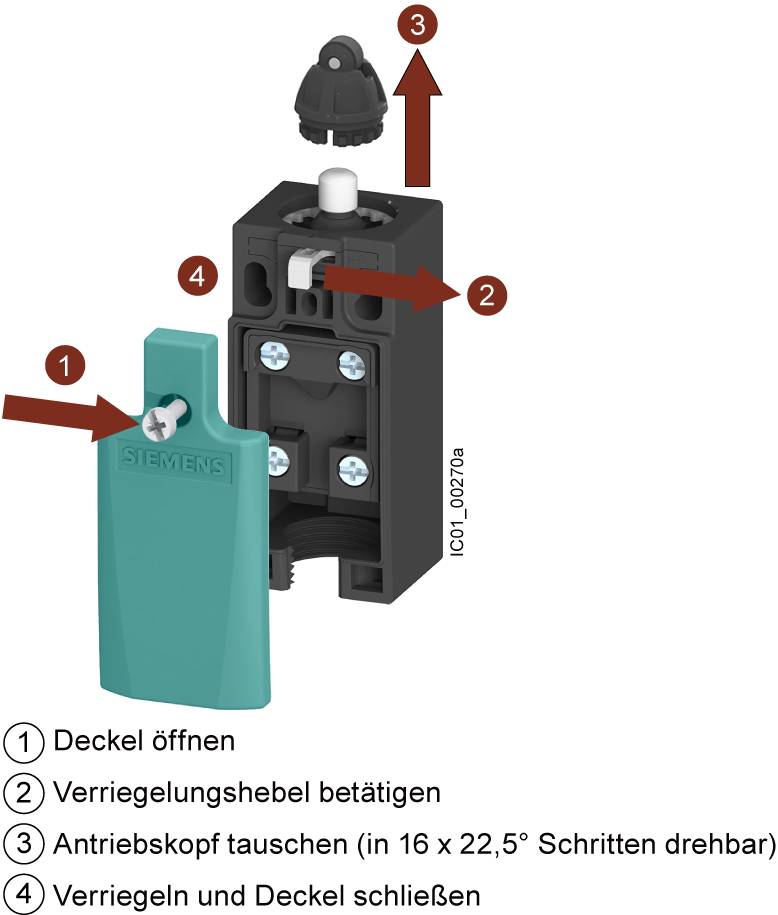

'Bedienung der Verriegelungseinheit: 1) Deckel öffnen, 2) Verriegelungshebel betätigen, 3) Antriebskopf drehen, 4) Verriegeln und schließen.'

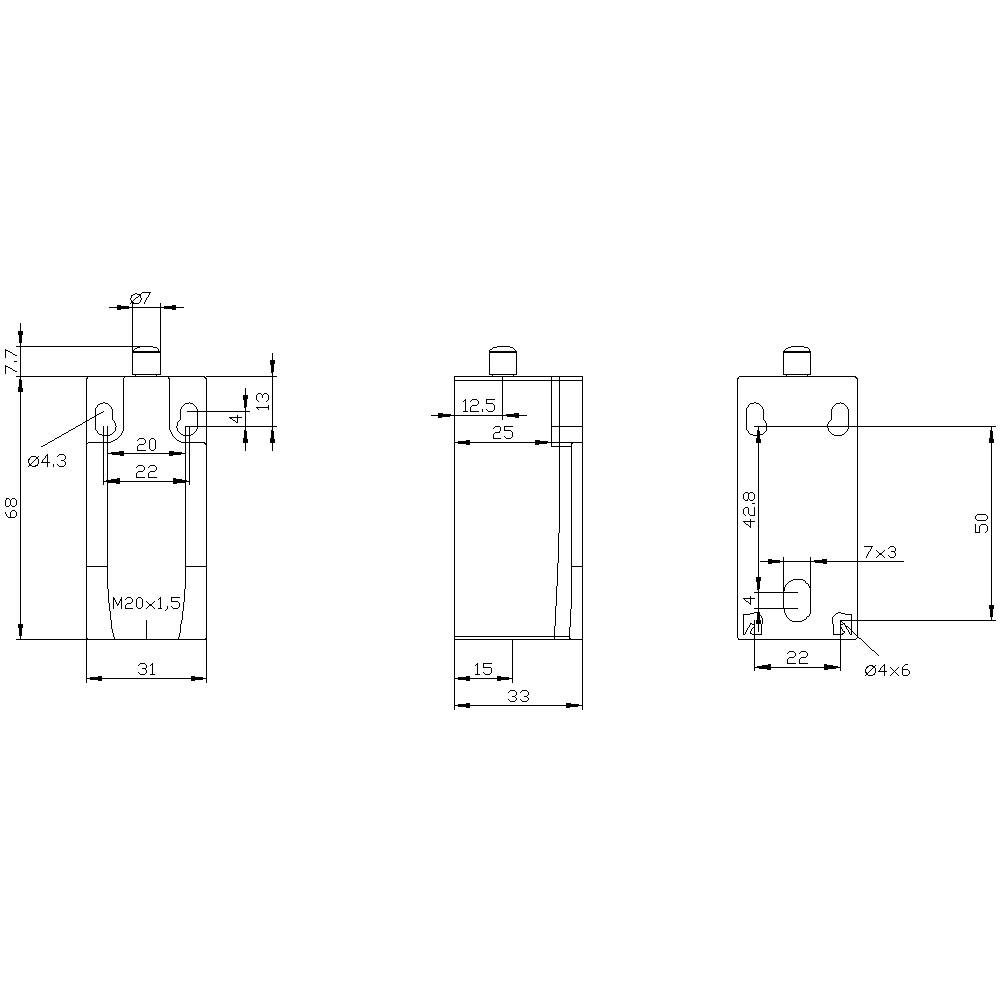

Technische Zeichnung eines mechanischen Teils mit Maßen: Höhe 77,4 mm, Breite 31 mm, Tiefe 33 mm. Drei Ansichten: Vorder-, Seiten- und Draufsicht.

1/3

Abbildung ähnlich

Datenblatt (PDF)

Sofort-Lieferung Mo., 5. Okt.

13 Stück

Anzahl

Stück

Gesamt (CHF 22.16 / Stück)

CHF 22.16

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Positionsschalter, Kunststoffgeh., EN50047, 31mm Geräteanschluss

Einzel-Grenztaster,Einzelpositionsschalter,Endschalter,Grenzschalter,Grenztaster,Norm-Grenzschalter,Norm-Grenztaster,Positionsschalter,Schalter,Standardpositionsschalter

Technische Daten

Breite des Sensors: 31 mm Höhe des Sensors: 33 mm Länge des Sensors: 75,7 mm Bemessungsbetriebsstrom Ie bei AC-15, 24 V: 6 A Bemessungsbetriebsstrom Ie bei AC-15, 125 V: 6 A Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 6 A Bemessungsbetriebsstrom Ie bei DC-13, 24 V: 3 A Bemessungsbetriebsstrom Ie bei DC-13, 125 V: 0,55 A Bemessungsbetriebsstrom Ie bei DC-13, 230 V: 0,27 A Schaltfunktion: Sprungschaltglied Schaltfunktion verrastend: nein Ausgang elektronisch: nein Zwangsöffnung: ja Anzahl der sicherheitsgerichteten Hilfskontakte: 1 Anzahl der Kontakte als Öffner: 1 Anzahl der Kontakte als Schließer: 1 Ausführung der Schnittstelle: ohne Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation: ohne Gehäusebauform: Quader Werkstoff des Gehäuses: Kunststoff Beschichtung Gehäuse: sonstige Ausführung des Betätigungselements: Kuppenstößel Ausrichtung des Betätigungselements: Rollenstößel gerade Ausführung des elektrischen Anschlusses: Kabeleinführung (metrisch) Mit Statusanzeige: nein Geeignet für Sicherheitsfunktionen: ja Explosionsschutz-Kategorie für Gas: ohne Explosionsschutz-Kategorie für Staub: ohne Umgebungstemperatur während des Betriebs: -25..85 °C Schutzart (IP): IP65 Schutzart (NEMA): 12 Verpackungseinheit: 1 Stück Maße (cm): 42 × 45 × 97 Bruttogewicht: 0,069 kg, Nettogewicht: 0,069 kg ECLASS 7: Positionsschalter (Bauart 1) (27270601)

Verpackungsart: Piece

Produkt-Art: Gehäuse für Positionsschalter

Anschluss: Schrauben

Betätigungsart: Stößel

Schaltspannung: 240 V/AC

Schaltstrom (max.): 3 A

Kontaktart: 1 Schließer
1 Öffner
1 Wechsler

Kontakt-Öffnung: Sprungkontakt

Funktionen: tastend

Betätigungskraft: 20 N

Min. Temperatur: -25 °C

Max. Temperatur: +85 °C

: IP65

Gewinde-Maß: M20

Mechanische Lebensdauer: 15000000

Elektrische Lebensdauer: 100000

Material: Kunststoff

Passend für (Details): Positionsschalter

Breite: 31 mm

Typ: 3SE5232-0CC05

Inhalt: 1 St.

Abm.: (L x B x H) 31 x 31 x 68 mm

RoHS-konform: Ja

Höhe: 68 mm

Länge: 31 mm

Tiefe: 33 mm

: Sprungschaltglied

: Kunststoff

: TRUE

: sonstige

: FALSE

: ohne

: ohne

: ohne

: Quader

: IP65

: TRUE

: 1

: Kuppenstößel

: ohne

: FALSE

: 6 A

: 0.55 A

: 3 A

: 31 mm

: 33 mm

: 75.7 mm

: FALSE

: -25-85 °C

: 1

: 1

: 0

: Rollenstößel gerade

: 12

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 703031 Siemens 3SE52320CC05 3SE5232-0CC05 Gehäuse für Positionsschalter 240 V/AC 3 A Stößel tastend IP65 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 703031 Siemens 3SE52320CC05 3SE5232-0CC05 Gehäuse für Positionsschalter 240 V/AC 3 A Stößel tastend IP65 1 St.

Beschreibung

Positionsschalter Kunststoffgehäuse nach DIN EN 50047, 31 mm Geräteanschluss 1 x (M20 x 1,5) 1S/1Ö , Sprungkontakte (austauschbar), Kuppenstößel Form B Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.
Der modulare Aufbau der Positionsschalter 3SE5 ermöglicht eine Vielzahl von Varianten bei einer kleinen Anzahl von Lagertypen. Die große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag. LEDs zeigen den aktuellen Status des Geräts an. Dank Schnellanschlusstechnik können die Anschlusszeiten erheblich reduziert werden. Schaltpunkte und Befestigung nach EN 50047 und EN 50041. Die Geräte sind weltweit zugelassen (IEC, UL). Mit der entsprechenden Schalterkonfiguration können höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 erfüllt werden. Die integrierte ASIsafe-Elektronik benötigt eine geringe Stromaufnahme.
Es stehen verschiedene Gehäusegrößen, mit verschiedenen Schaltgliedern, in Kunststoff oder Metall oder Kompaktbauform zur Verfügung. Einige Varianten sind optional mit LED-Statusanzeige und M12-Stecker erhältlich. Die Reihe3SF1 mit direkter Anbindung an das Bussystem AS-Interface rundet das Portfolio ab.
Als Zubehör sind je nach Ausführung Antriebsköpfe und Stecker sowie weiteres Montage-/Anschlusszubehör erhältlich.
Safety is a SIRIUS business.
