Siemens 3RW5526-1HF14 3RW55261HF14 Sanftstarter Motorleistung bei 400 V 37 kW Motorleistung bei 230 V 22 kW 200 V, 480 V

Ein blauer Siemens Frequenzumrichter mit gelber Sicherheitsbereich, mehreren Anschlüssen und einem Display, montiert an einer Halterung.

Abbildung ähnlich

Elektrische Schaltschränke mit mehreren Kabeln und Schaltgeräten. Sie dienen zur Steuerung und Verteilung von Strom in einem Gebäude.

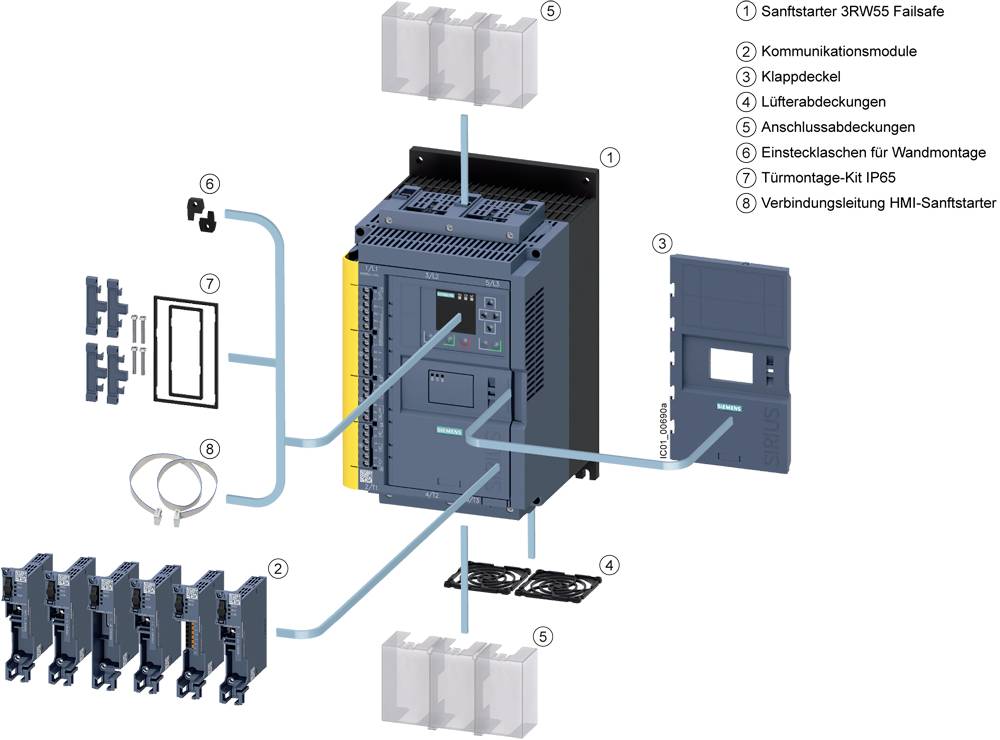

Explosionszeichnung eines Softstarters mit beschrifteten Komponenten: Softstarter, Kommunikationsmodule, Klappdeckel, Lüfterabdeckungen, und mehr.

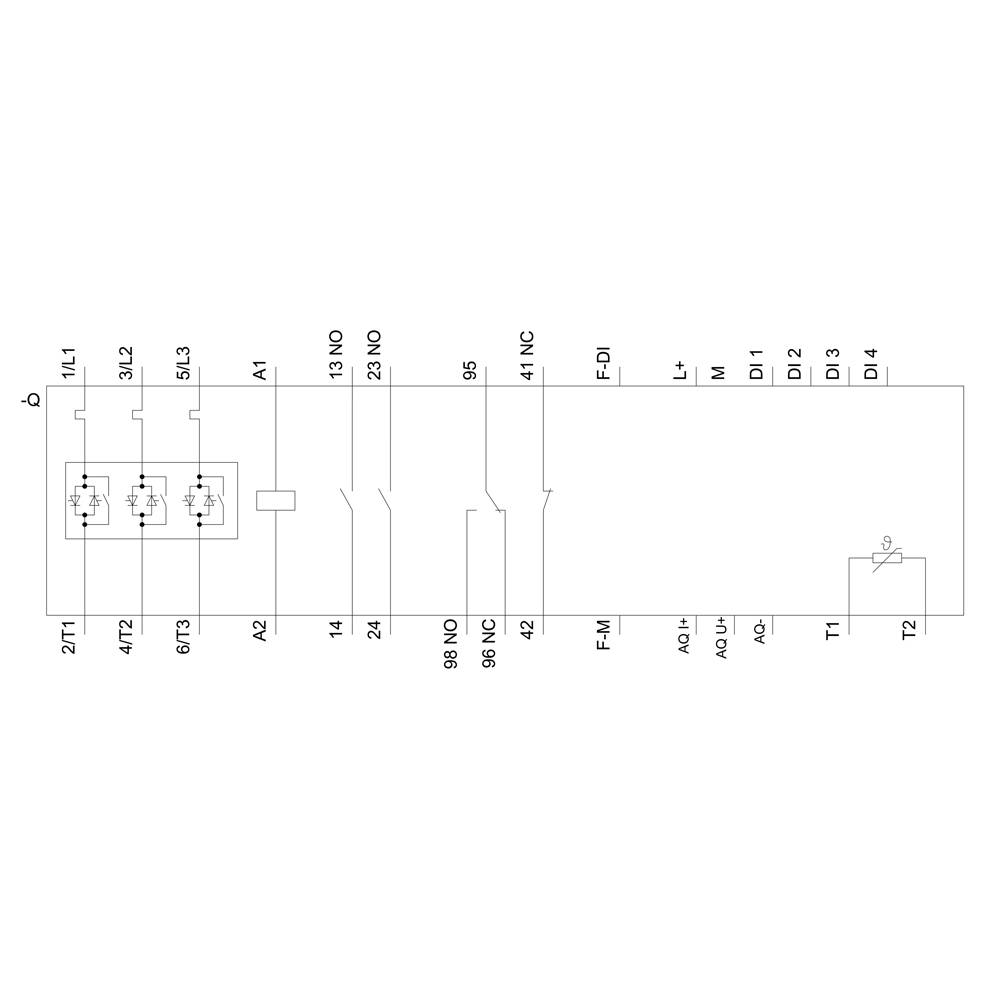

Schaltplan eines elektrischen Systems mit Relais- und Schaltkreiskomponenten. Beschriftungen zeigen Anschlusspunkte und Relaisnummern.

1/5

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

Anzahl

Set(s)

Gesamt (CHF 2’590.15 / Stück)

CHF 2’590.15

zzgl. MwSt.

Kostenfreier Versand

nur CHF 148.56

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anzahl der Digitaleingänge: 4
Ausführung des Motorschutzes: elektronisch, Auslösung bei thermischer Überlastung des Motors
Befestigungsart: Schraubbefestigung
Betriebsfrequenz: 50/60 Hz
Isolationsspannung: 480 V
Schutzart: IP00
Stoßspannungsfestigkeit: 6 kV
Ausführung der Digitalausgänge: 2 Schließer (NO) / 1 Öffner (NC) / 1 Wechsler (CO)

Motor-Spannung: 200-480 V

Produkt-Art: Sanftstarter

Anschluss-Strom: 77 A

Motorleistung bei 230 V: 22 kW

Motorleistung bei 400 V: 37 kW

Nennspannung: 200 V
480 V

Wirkphasen: 3

Ausführung: Produktvariante: AC 110-250 V

Herst.-Teilenr.: 3RW55261HF14

Nennstrom: 77 A

Nennstrom - gerundet: 77 A

Typ: 3RW5526-1HF14

Motorleistung bei 230 V/ 400 V: 37 kW

Auslaufzeit: 360 s

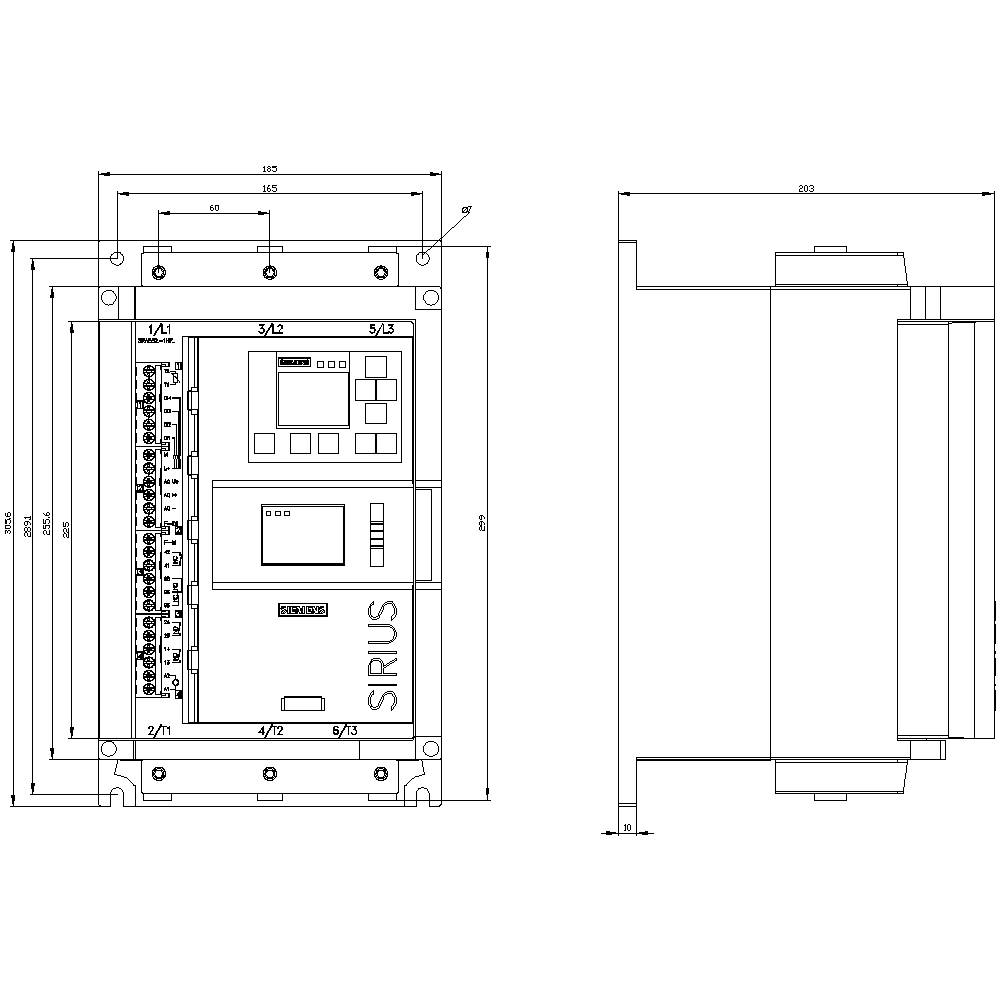

Abm.: (B x H x T) 185 x 306 x 203 mm

Anschluss: Schraubklemme

Breite: 185 mm

Höhe: 306 mm

Tiefe: 203 mm

Max. Temperatur: +60 °C

Min. Temperatur: -25 °C

UKCA: nicht relevant

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Motorleistung bei 400 V

Motorleistung bei 230 V

Nennspannung

Siemens "delete" Sanftstarter Motorleistung bei 400 V 1.1 kW Motorleistung bei 230 V 0.55 kW 200 V, 400 V Nennstrom 3 A

Bestell-Nr.:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 Sanftstarter Motorleistung bei 400 V 11 kW Motorleistung bei 230 V 5.5 kW 200 V, 480 V Nennstrom 25 A

Bestell-Nr.:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 Sanftstarter Motorleistung bei 400 V 18.5 kW Motorleistung bei 230 V 11 kW 200 V, 480 V Nennstrom 38 A

Bestell-Nr.:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2262697

143 A

75 kW

37 kW

200 V600 V

Dokumente & Downloads

Datenblatt

Datenblatt 2864626 Siemens 3RW5526-1HF14 3RW55261HF14 Sanftstarter Motorleistung bei 400 V 37 kW Motorleistung bei 230 V 22 kW 200 V, 480 V

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2864626 Siemens 3RW5526-1HF14 3RW55261HF14 Sanftstarter Motorleistung bei 400 V 37 kW Motorleistung bei 230 V 22 kW 200 V, 480 V

Beschreibung

SIRIUS Sanftstarter 200-480 V 77 A, AC 110-250 V Schraubklemmen Failsafe Sanftstarter Failsafe SIRIUS 3RW55 High Performance für anspruchsvolle Sicherheitsanwendungen zum sanften An- und Auslauf von Drehstromasynchronmotoren.
Stufenloses Starten, Reduzieren von Stromspitzen, Vermeiden von Netzspannungschwankungen im Anlauf, Entlasten des Stromversorgungsnetzes, Verringern der mechanischen Belastung im Antrieb, erhebliche Platz- und Verdrahtungsersparnis gegenüber Stern-Dreieck-Startern und Frequenzumrichtern, wartungsfreies Schalten und einfachste Handhabung. Der integrierte Bypass ermöglicht die sehr kompakte Bauweise, spart Energie und sorgt für eine geringere Erwärmung im Schaltschrank. Intelligente Überwachungsfunktionen schützen den Sanftstarter vor Überhitzung und den Motor vor Überlast. Zudem können Sie den Strom während des Hochlaufs auf einen einstellbaren Maximalwert begrenzen. Dank 3-phasiger Steuerung besonders geeignet für große Motorleistungen. Die innovative Drehmomentregelung sorgt für einen optimalen Motorhochlauf. Einfache und schnelle Inbetriebnahme durch Autoparametrierung oder Applikationsassistent. Vorausschauende Wartungsplanungen durch Condition Monitoring. Abnehmbares HMI mit Farbdisplay für übersichtliche Messwert- und Diagnoseanzeigen. Weltweite Zulassungen (z.B. IEC und UL/CSA) auch für explosionsgefährdete Applikationen (ATEX bzw. IEC Ex).
Verfügbar sind die High Performance Sanftstarter Failsafe 3RW55 für Netze bis 600 V in einem Leistungsbereich bis 315 kW mit 24 V oder 110-250 V Steuerspeisespannungen und durchgängig mit Schraub- und Federzuganschluss. Analogausgang und Thermistormotorschutz sind fester Bestandteil der High Performance Sanftstarter.
Optionale einsteckbare Kommunikationsmodule ermöglichen den Anschluss über PROFINET, PROFIBUS und Modbus TCP. Das eingebaute HMI-Modul kann auch in die Schaltschranktür montiert werden.
Sanftstarter SIRIUS 3RW5 - So flexibel wie deine Aufgabe.
