Siemens 3RW5246-6TC04 3RW52466TC04 Sanftstarter Motorleistung bei 400 V 200 kW Motorleistung bei 230 V 110 kW 200 V, 480

Ein blauer Siemens SIRIUS Softstarter, ein Gerät zum sanften Starten von Motoren, mit mehreren Anschlüssen und Bedienfeld.

Abbildung ähnlich

Elektrischer Schaltschrank mit mehreren Steckverbindungen, Kabeln und Schaltanlagen, zeigt eine komplexe Verkabelungsstruktur.

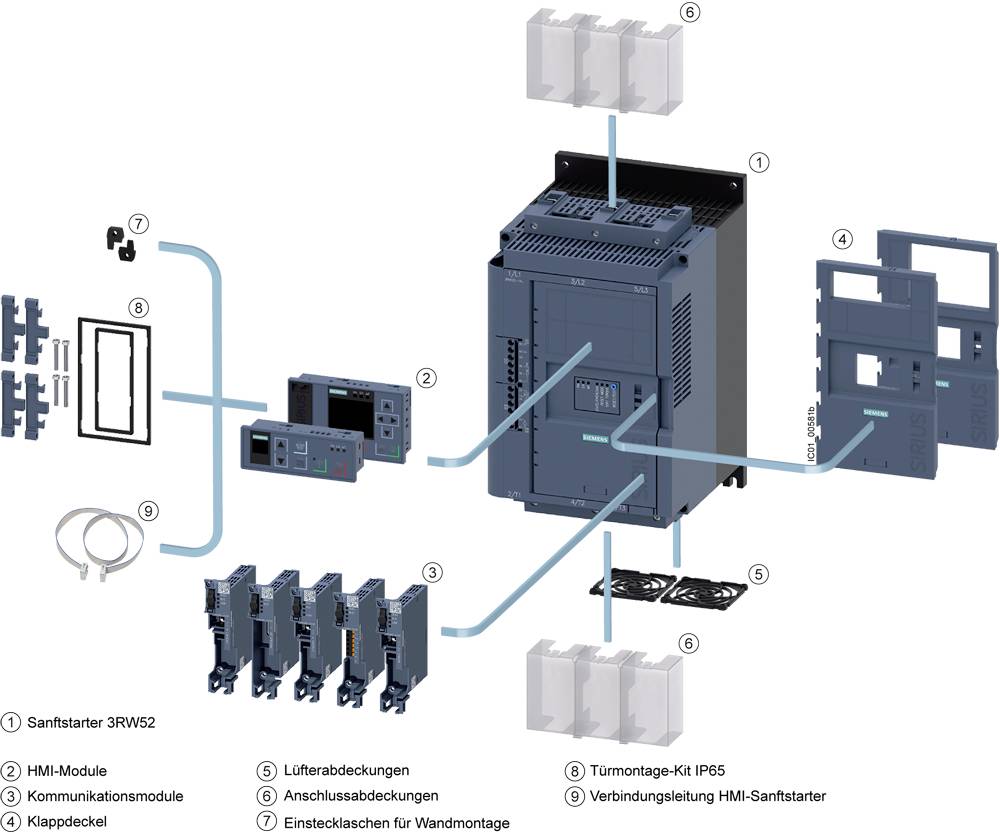

Explosionsdarstellung eines elektrischen Schaltschranks mit beschrifteten Komponenten wie HMI-Module, Kommunikationen, und Lüfterabdeckungen.

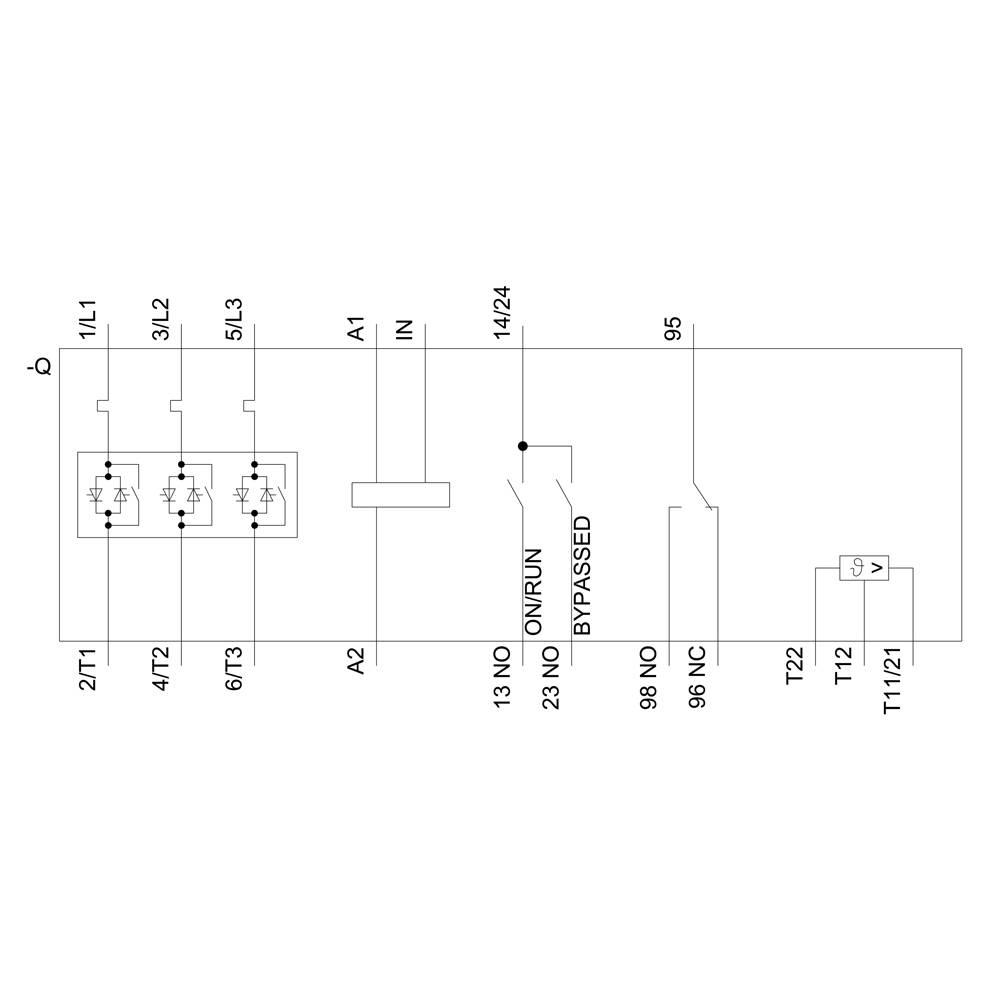

Schaltplan eines elektrischen Schaltschranks mit Beschriftungen: 'L1', 'L2', 'L3', 'ON/RUN', 'BYPASSED', 'NC', 'NO', 'T1', 'T2'.

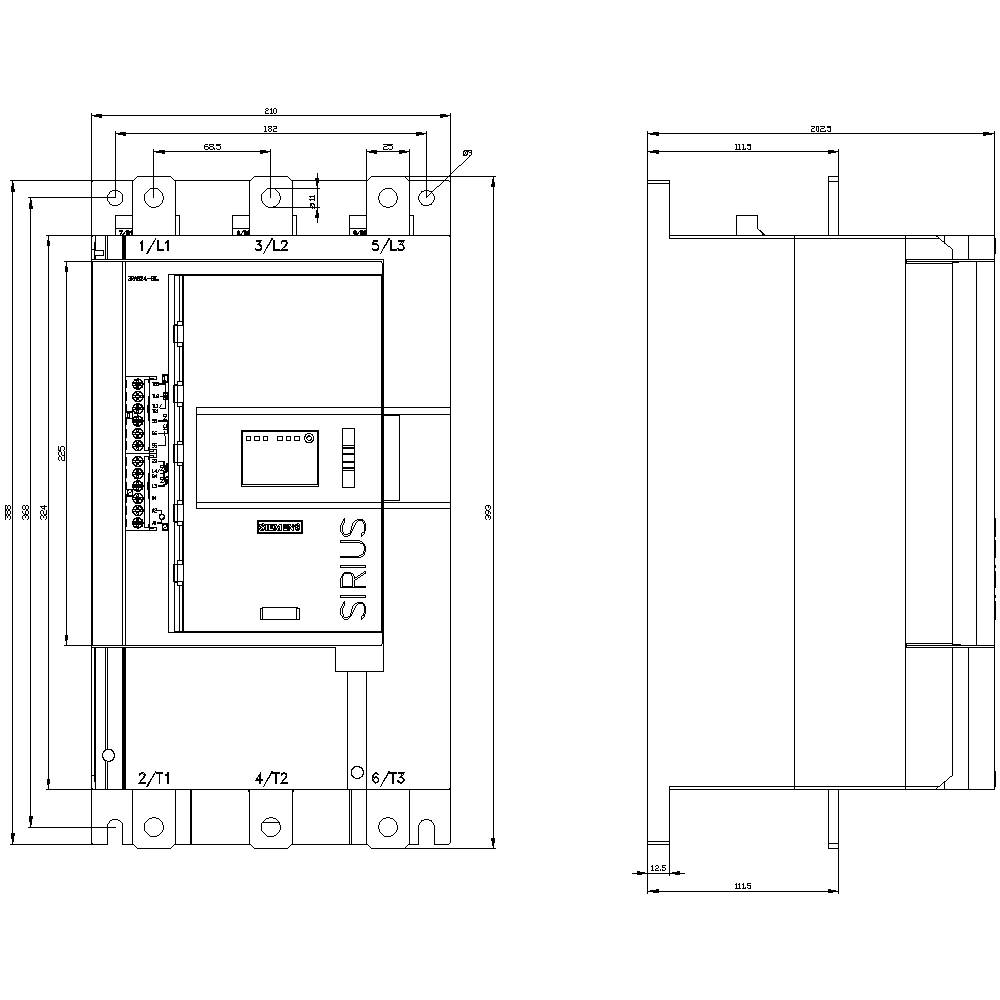

Elektroschaltplan eines SIRIUS Geräts mit detaillierten Maßen und Anschlüssen, zeigt Vorder- und Seitenansicht des Geräts.

1/5

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

Anzahl

Set(s)

Gesamt (CHF 4’856.57 / Stück)

CHF 4’856.57

zzgl. MwSt.

Kostenfreier Versand

nur CHF 148.56

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Betriebsfrequenz: 50/60 Hz
Befestigungsart: Schraubbefestigung
Stoßspannungsfestigkeit: 6 kV
Schutzart: IP20
Isolationsspannung: 600 V
Anzahl der Digitaleingänge: 1
Ausführung der Digitalausgänge: 2 Schließer (NO) / 1 Wechsler (CO)

Produkt-Art: Sanftstarter

Motorleistung bei 230 V: 110 kW

Motorleistung bei 400 V: 200 kW

Nennspannung: 200 V
480 V

Herst.-Teilenr.: 3RW52466TC04

Nennstrom: 370 A

Nennstrom - gerundet: 370 A

Typ: 3RW5246-6TC04

Abm.: (B x H x T) 210 x 393 x 203 mm

Anschluss: Schienenanschluss

Breite: 210 mm

Höhe: 393 mm

Tiefe: 203 mm

Max. Temperatur: +60 °C

Min. Temperatur: -25 °C

UKCA: nicht relevant

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Typ

Motorleistung bei 400 V

Motorleistung bei 230 V

Nennspannung

Siemens "delete" Sanftstarter Motorleistung bei 400 V 1.1 kW Motorleistung bei 230 V 0.55 kW 200 V, 400 V Nennstrom 3 A

Bestell-Nr.:2262687

3 A

"delete"

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 Sanftstarter Motorleistung bei 400 V 11 kW Motorleistung bei 230 V 5.5 kW 200 V, 480 V Nennstrom 25 A

Bestell-Nr.:2262688

25 A

3RW3026-1BB14

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 Sanftstarter Motorleistung bei 400 V 18.5 kW Motorleistung bei 230 V 11 kW 200 V, 480 V Nennstrom 38 A

Bestell-Nr.:2262689

38 A

3RW4028-1BB14

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2262690

143 A

3RW5055-2AB04

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2262691

143 A

3RW5055-2AB05

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2262693

143 A

3RW5055-2AB15

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2262694

143 A

3RW5055-2TB04

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2262695

143 A

3RW5055-2TB05

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2262696

143 A

3RW5055-2TB14

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2262697

143 A

3RW5055-2TB15

75 kW

37 kW

200 V600 V

Dokumente & Downloads

Datenblatt

Datenblatt 2864513 Siemens 3RW5246-6TC04 3RW52466TC04 Sanftstarter Motorleistung bei 400 V 200 kW Motorleistung bei 230 V 110 kW 200 V, 480

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2864513 Siemens 3RW5246-6TC04 3RW52466TC04 Sanftstarter Motorleistung bei 400 V 200 kW Motorleistung bei 230 V 110 kW 200 V, 480

Beschreibung

SIRIUS Sanftstarter 200-480 V 370 A, AC/DC 24 V Schraubklemmen Thermistoreingang Sanftstarter SIRIUS 3RW52 General Performance für einfache Anwendungen zum sanften An- und Auslauf von Drehstromasynchronmotoren.
Stufenloses Starten, Reduzieren von Stromspitzen, Vermeiden von Netzspannungschwankungen im Anlauf, Entlasten des Stromversorgungsnetzes, Verringern der mechanischen Belastung im Antrieb, erhebliche Platz- und Verdrahtungsersparnis gegenüber Stern-Dreieck-Startern und Frequenzumrichtern, wartungsfreies Schalten und einfachste Handhabung. Der integrierte Bypass ermöglicht die sehr kompakte Bauweise, spart Energie und sorgt für eine geringere Erwärmung im Schaltschrank. Intelligente Überwachungsfunktionen schützen den Sanftstarter vor Überhitzung und den Motor vor Überlast. Zudem können Sie den Strom während des Hochlaufs auf einen einstellbaren Maximalwert begrenzen. Dank 3-phasiger Steuerung besonders geeignet für große Motorleistungen und Wurzel-3-Schaltungen. Die innovative Funktion Soft-Torque sorgt für einen schonenden Motorhochlauf. Mit dem integrierten Fern-Reset können Sie Störungen schnell und einfach aus der Ferne beheben. Weltweite Zulassungen (z.B. IEC und UL/CSA).
Verfügbar sind die General Performance Sanftstarter 3RW52 für Netze bis 600 V in einem Leistungsbereich bis 560 kW mit 24 V oder 110-250 V Steuerspeisespannungen und durchgängig mit Schraub- und Federzuganschluss. Für Analogausgang und Thermistormotorschutz sind unterschiedliche Gerätevarianten verfügbar.
Optionale einsteckbare Kommunikationsmodule ermöglichen den Anschluss über PROFINET, PROFIBUS und Modbus TCP. Für den Einbau in das Gerät oder die Schaltschranktür stehen verschiedene HMI-Module zur Verfügung.
Sanftstarter SIRIUS 3RW5 - So flexibel wie deine Aufgabe.
