Siemens 3RW4024-1BB04 3RW40241BB04 Sanftstarter Motorleistung bei 400 V 5.5 kW 480 V Nennstrom 12.5 A

Abbildung ähnlich

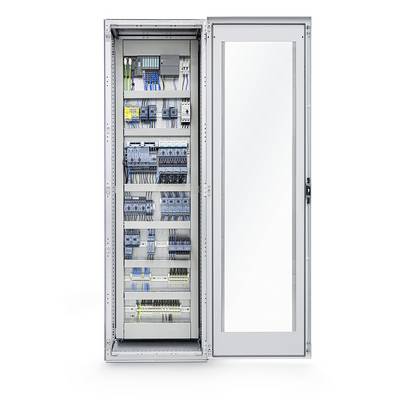

Ein geöffneter Schaltschrank zeigt verschiedene elektrische Komponenten und Kabel, die für die Steuerung und Verteilung von Strom verwendet werden.

Explosionszeichnung eines Sanftstarters 3RW40. Nummerierte Komponenten: Verbindungsbauteil, Klemmenabdeckungen, Lüfter, Einspeisklemmen.

'Schaltplan eines dreiphasigen Motors mit Überlastschutz. Zeigt Anschlüsse L1-L3, T1-T3, Eingänge, und Relais für Fehler oder Überlast.'

Technische Zeichnung eines elektrischen Schaltgeräts mit Abmessungen. Frontal- und Seitenansicht zeigen Anschlüsse, Gehäuse und Maße.

1/5

Abbildung ähnlich

Datenblatt (PDF)

Sofort-Lieferung Di., 29. Sept.

3 Stück

Anzahl

Stück

Gesamt (CHF 368.13 / Stück)

CHF 368.13

zzgl. MwSt.

Kostenfreier Versand

nur CHF 37.14

Nur noch 3 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Sanftstarter S0, 12,5A, 5,5kW/400V, 40 Grad, AC200-480V, AC/DC24V

12,5 A, 200..480 V, 3 kW, 5,5 kW, eine Drehrichtung, Interne Überbrückung: ja, Mit Display: nein, Drehmoment-Regelung: nein, 40 °C, 24 V, AC/DC, Integrierter Überlastschutz des Motors: ja, sonstige, Schutzart (IP): IP20

Technische Daten

Schutzart: IP20
Befestigungsart: Schraub- und Schnappbefestigung
Anzahl der Schließer: 2
Anzahl der Wechsler: 1
Baugröße: S0
Betriebsfrequenz: 50/60 Hz
Isolationsspannung: 600 V

Produkt-Art: Sanftstarter

Motorleistung bei 400 V: 5.5 kW

Nennspannung: 480 V

Ausführung: Schraubanschluss

Herst.-Teilenr.: 3RW40241BB04

Nennstrom: 12.5 A

Nennstrom - gerundet: 12.5 A

Typ: 3RW4024-1BB04

Abm.: (B x H x T) 45 x 125 x 155 mm

Breite: 45 mm

Höhe: 125 mm

Tiefe: 155 mm

Max. Temperatur: +60 °C

Min. Temperatur: -25 °C

: eine Drehrichtung

: 24-24 V

: 24-24 V

: 24-24 V

: IP20

: sonstige

: 12.5 A

: 3 kW

: 5.5 kW

: 40 °C

: TRUE

: AC/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1699576 Siemens 3RW4024-1BB04 3RW40241BB04 Sanftstarter Motorleistung bei 400 V 5.5 kW 480 V Nennstrom 12.5 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1699576 Siemens 3RW4024-1BB04 3RW40241BB04 Sanftstarter Motorleistung bei 400 V 5.5 kW 480 V Nennstrom 12.5 A

Beschreibung

SIRIUS Sanftstarter S0 12,5 A, 5,5 kW/400 V, 40 °C AC 200-480 V, AC/DC 24 V Schraubklemmen Sanftstarter SIRIUS 3RW40 für Standardanwendungen zum sanften An- und Auslauf von Drehstromasynchronmotoren.
Stufenloses Starten, Reduzieren von Stromspitzen, Vermeiden von Netzspannungschwankungen im Anlauf, Entlasten des Stromversorgungsnetzes, Verringern der mechanischen Belastung im Antrieb, erhebliche Platz- und Verdrahtungsersparnis gegenüber Stern-Dreieck-Startern und Frequenzumrichtern, wartungsfreies Schalten und einfachste Handhabung. Der integrierte Bypass ermöglicht die sehr kompakte Bauweise und sorgt für eine geringere Erwärmung im Schaltschrank. Intelligente Überwachungsfunktionen schützen den Sanftstarter vor Überhitzung und den Motor vor Überlast. Zudem können Sie den Strom während des Hochlaufs auf einen einstellbaren Maximalwert begrenzen. Mit dem integrierten Fern-Reset können Sie Störungen schnell und einfach aus der Ferne beheben. Weltweite Zulassungen (z.B. IEC und UL/CSA) auch für explosionsgefährdete Applikationen (ATEX bzw. IEC Ex).
Verfügbar sind die Sanftstarter 3RW für Netze bis 690 V in einem großen Leistungsbereich mit unterschiedlichen Steuerspeisespannungen und durchgängig mit Schraub- und Federzuganschluss. Bei 3RW30/40 gibt es zusätzliche Varianten mit 24 V Steuerspeisespannung. Einige der 3RW40 bis Baugröße S3 sowie alle 3RW44 bieten zudem einen Thermistormotorschutz.
Mit dem optionalen Verbindungsbaustein können die Sanftstarter an die Leistungsschalter angebaut werden, sogar für die Varianten mit Federzuganschluss. Der optionale Lüfter ermöglicht eine noch dichtere Bauweise im Schaltschrank.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
