Name: Siemens 3RW3028-1BB14 3RW30281BB14 Sanftstarter Motorleistung bei 400 V 18.5 kW Motorleistung bei 230 V 11 kW 400 V/AC N
Brand: Siemens
SKU: 197597
Availability: BackOrder

Industrielles Schaltgerät der Marke Siemens. Es zeigt Anschlüsse und Bedienelemente für die Steuerung elektrischer Geräte.

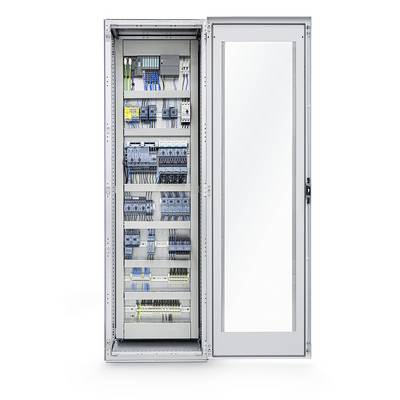

Ein geöffneter Schaltschrank mit verschiedenen elektrischen Komponenten, Kabeln und Schaltungen, die ordentlich angeordnet sind.

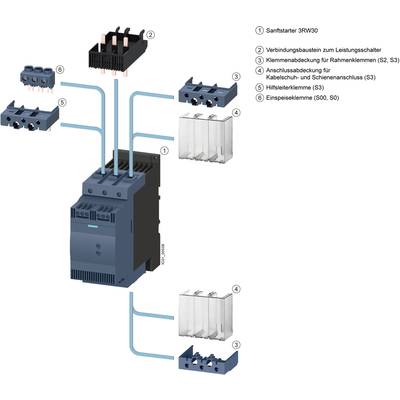

'Schaltstarter 3RW30' mit beschrifteten Komponenten: Verbindungsbauteil, Klemmenabdeckungen, Anschlussabdeckungen, Hilfsklemmen, Einspeiseklemmen. Diagramm zeigt Verdrahtung und Anordnung.

'Schaltplan eines elektrischen Systems mit drei Dioden, eingangsseitigen Anschlüssen 1/L1 bis 6/T3, und Ausgangsmarkierungen IN 1 und ON.'

Technische Zeichnung eines elektronischen Geräts mit Front-, Seiten- und Draufsicht. Maße in Millimetern angegeben.

1/5

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 10. Nov.

Anzahl

Stück

Gesamt (CHF 495.95 / Stück)

CHF 534.95

-7 %

CHF 495.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Sanftstarter S0, 38A, 18,5kW/400V, 40 Grad, AC200-480V, AC/DC110-230V

Auslöseklasse: sonstige
Funktion: eine Drehrichtung
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 110 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: V
Spannungsart zur Betätigung: AC/DC
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V: 18,50000000 kW
Integrierter Überlastschutz des Motors: false
Bemessungsumgebungstemperatur ohne Derating: 40 °C
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V: 11 kW
Bemessungsbetriebsspannung Ue: V

Technische Daten

Bemessungsbetriebsstrom Ie bei 40 °C Tu: 38 ABemessungsbetriebsspannung Ue: 200..480 VBemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V: 11 kWBemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V: 18,5 kWFunktion: eine DrehrichtungInterne Überbrückung: jaMit Display: neinDrehmoment-Regelung: neinBemessungsumgebungstemperatur ohne Derating: 40 °CBemessungssteuerspeisespannung Us bei AC 50 Hz: 110..230 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 110..230 VBemessungssteuerspeisespannung Us bei DC: 110..230 VSpannungsart zur Betätigung: AC/DCIntegrierter Überlastschutz des Motors: neinAuslöseklasse: sonstigeSchutzart (IP): IP20Verpackungseinheit: 1 StückMaße (cm): 182 × 210 × 58Bruttogewicht: 0,633 kg, Nettogewicht: 0,633 kgECLASS 7: Sanftstarter (27370907)

Motor-Spannung: 200..480 V

Produkt-Art: Sanftstarter

Anschluss-Strom: 38 A

Motorleistung bei 230 V: 11 kW

Motorleistung bei 400 V: 18.5 kW

Nennspannung: 400 V/AC

Ausführung: SIRIUS Sanftstarter S0

Herst.-Teilenr.: 3RW30281BB14

Nennstrom: 38 A

Nennstrom - gerundet: 38 A

Typ: 3RW3028-1BB14

Motorleistung bei 230 V/ 400 V: 18.5 kW

Abm.: (L x B x H) 150 x 45 x 125 mm

Anschluss: Schraubklemme

Anschlussleistung: 11 kW

Breite: 45 mm

Höhe: 125 mm

Länge: 150 mm

Tiefe: 150 mm

Max. Temperatur: 40 °C

: eine Drehrichtung

: 110-230 V

: 110-230 V

: 110-230 V

: IP20

: sonstige

: 38 A

: 11 kW

: 18.5 kW

: 40 °C

: FALSE

: AC/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 197597 Siemens 3RW3028-1BB14 3RW30281BB14 Sanftstarter Motorleistung bei 400 V 18.5 kW Motorleistung bei 230 V 11 kW 400 V/AC N

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 197597 Siemens 3RW3028-1BB14 3RW30281BB14 Sanftstarter Motorleistung bei 400 V 18.5 kW Motorleistung bei 230 V 11 kW 400 V/AC N

Beschreibung

SIRIUS Sanftstarter S0 38 A, 18,5 kW/400 V, 40 °C AC 200-480 V, AC/DC 110-230 V Schraubklemmen Sanftstarter SIRIUS 3RW30 für Standardanwendungen zum sanften Anlauf von Drehstromasynchronmotoren.
Stufenloses Starten, Reduzieren von Stromspitzen, Vermeiden von Netzspannungschwankungen im Anlauf, Entlasten des Stromversorgungsnetzes, Verringern der mechanischen Belastung im Antrieb, erhebliche Platz- und Verdrahtungsersparnis gegenüber Stern-Dreieck-Startern und Frequenzumrichtern, wartungsfreies Schalten und einfachste Handhabung. Der integrierte Bypass ermöglicht die sehr kompakte Bauweise und sorgtfür eine geringere Erwärmung im Schaltschrank. Weltweite Zulassungen (z.B. IEC und UL/CSA).
Verfügbar sind die Sanftstarter 3RW für Netze bis 690 V in einem großen Leistungsbereich mit unterschiedlichen Steuerspeisespannungen und durchgängig mit Schraub- und Federzuganschluss. Bei 3RW30/40 gibt es zusätzliche Varianten mit 24 V Steuerspeisespannung. Einige der 3RW40 bis Baugröße S3 sowie alle 3RW44 bieten zudem einen Thermistormotorschutz.
Mit dem optionalen Verbindungsbaustein können die Sanftstarter andie Leistungsschalter angebaut werden, sogar für die Varianten mit Federzuganschluss.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
