Name: Siemens 3RW3017-2BB04 3RW30172BB04 Sanftstarter Motorleistung bei 400 V 5.5 kW 480 V Nennstrom 12.5 A
Brand: Siemens
SKU: 1746690
Availability: BackOrder

Ein elektrischer Siemens-Schütz in Seitenansicht, montiert an einer Halterung, mit Anschlussklemmen oben sichtbar.

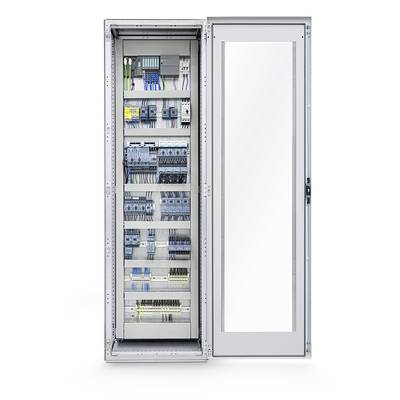

Ein geöffneter Schaltschrank mit mehreren Reihen von elektrischen Komponenten und Verkabelungen zur Steuerung und Verteilung von Strom.

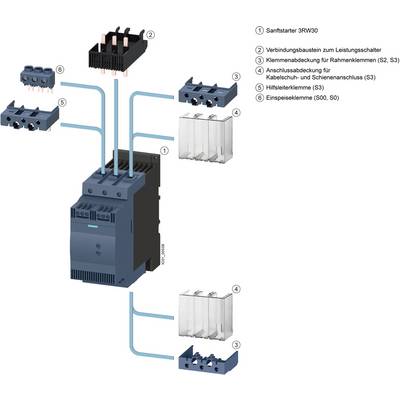

'Schaltstarter 3RW30' Darstellung zeigt verschiedene Komponenten: Verbindungsbauteil, Klemmenabdeckungen, Hilfsklemmen und Einspeiseklemme, jeweils mit beschrifteten Leitungen.

'Schematischer Schaltplan eines Motors mit drei Phasen und Hilfsanschlüssen; zeigt Relais, Dioden und Anschlussbezeichnungen.'

Technische Zeichnung eines elektrischen Relais mit dreiseitiger Ansicht. Zeigt Vorder-, Seiten- und Rückansicht mit detaillierten Maßen.

1/5

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mo., 16. Nov.

Anzahl

Stück

Gesamt (CHF 267.95 / Stück)

CHF 267.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Sanftstarter S00, 12,5A, 5,5kW/400V, 40 Grad, AC200-480V, AC/DC24V

Auslöseklasse: sonstige
Funktion: eine Drehrichtung
Spannungsart zur Betätigung: AC/DC
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V: 5,50000000 kW
Integrierter Überlastschutz des Motors: false
Bemessungsumgebungstemperatur ohne Derating: 40 °C
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V: 3 kW
Bemessungsbetriebsspannung Ue: V
Interne Überbrückung: true
Drehmoment-Regelung: false

Technische Daten

Schutzart: IP20
Befestigungsart: Schraub- und Schnappbefestigung
Anzahl der Schließer: 1
Baugröße: S00
Betriebsfrequenz: 50/60 Hz
Isolationsspannung: 600 V

Motor-Spannung: 400 V

Produkt-Art: Sanftstarter

Anschluss-Strom: 12.5 A

Motorleistung bei 400 V: 5.5 kW

Nennspannung: 480 V

Ausführung: Federzuganschluss

Herst.-Teilenr.: 3RW30172BB04

Nennstrom: 12.5 A

Nennstrom - gerundet: 12.5 A

Typ: 3RW3017-2BB04

Motorleistung bei 230 V/ 400 V: 5.5 kW

Abm.: (B x H x T) 45 x 120 x 150 mm

Anschluss: Federzuganschluss

Breite: 45 mm

Höhe: 120 mm

Tiefe: 150 mm

Max. Temperatur: +60 °C

Min. Temperatur: -25 °C

: eine Drehrichtung

: 24-24 V

: 24-24 V

: 24-24 V

: IP20

: sonstige

: 12.5 A

: 3 kW

: 5.5 kW

: 40 °C

: FALSE

: AC/DC

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Motorleistung bei 400 V

Produkt-Art

Motorleistung bei 230 V/ 400 V

Nennspannung

Siemens 3RW3017-2BB04 3RW30172BB04 Sanftstarter Motorleistung bei 400 V 5.5 kW 480 V Nennstrom 12.5 A

Bestell-Nr.:1746690

Lieferung Mo., 16. Nov.

Conrad Electronic

Dieser Artikel

12.5 A

5.5 kW

Sanftstarter

5.5 kW

480 V

Stück

Min.: 1

Vielfache: 1

CHF 267.95^*

Siemens 3RW3013-1BB04 3RW30131BB04 Sanftstarter Motorleistung bei 400 V 1.5 kW 480 V Nennstrom 3.6 A

Bestell-Nr.:1704967

Lieferung Mo., 16. Nov.

Conrad Electronic

3.6 A

1.5 kW

Sanftstarter

1.5 kW

480 V

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

Siemens 3RW3013-2BB04 3RW30132BB04 Sanftstarter Motorleistung bei 400 V 1.5 kW 480 V Nennstrom 3.6 A

Bestell-Nr.:1746684

Lieferung Mo., 16. Nov.

Conrad Electronic

3.6 A

1.5 kW

Sanftstarter

1.5 kW

480 V

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

Siemens 3RW3013-2BB14 3RW30132BB14 Sanftstarter Motorleistung bei 400 V 1.5 kW 480 V Nennstrom 3.6 A

Bestell-Nr.:1746685

Lieferung Mo., 16. Nov.

Conrad Electronic

3.6 A

1.5 kW

Sanftstarter

1.5 kW

480 V

Stück

Min.: 1

Vielfache: 1

CHF 193.95^*

Siemens 3RW3014-1BB04 3RW30141BB04 Sanftstarter Motorleistung bei 400 V 3 kW 480 V Nennstrom 6.5 A

Bestell-Nr.:1699568

Lieferung Mo., 16. Nov.

Conrad Electronic

6.5 A

3 kW

Sanftstarter

3 kW

480 V

Stück

Min.: 1

Vielfache: 1

CHF 209.95^*

Siemens 3RW3014-2BB04 3RW30142BB04 Sanftstarter Motorleistung bei 400 V 3 kW 480 V Nennstrom 6.5 A

Bestell-Nr.:1699569

Lieferung Mo., 16. Nov.

Conrad Electronic

6.5 A

3 kW

Sanftstarter

3 kW

480 V

Stück

Min.: 1

Vielfache: 1

CHF 219.95^*

Siemens 3RW3014-2BB14 3RW30142BB14 Sanftstarter Motorleistung bei 400 V 3 kW 480 V Nennstrom 6.5 A

Bestell-Nr.:1746686

Lieferung Mo., 16. Nov.

Conrad Electronic

6.5 A

3 kW

Sanftstarter

3 kW

480 V

Stück

Min.: 1

Vielfache: 1

CHF 219.95^*

Siemens 3RW3016-1BB04 3RW30161BB04 Sanftstarter Motorleistung bei 400 V 4 kW 480 V Nennstrom 9 A

Bestell-Nr.:1746687

Lieferung Mo., 16. Nov.

Conrad Electronic

9 A

4 kW

Sanftstarter

4 kW

480 V

Stück

Min.: 1

Vielfache: 1

CHF 231.95^*

Siemens 3RW3016-2BB04 3RW30162BB04 Sanftstarter Motorleistung bei 400 V 4 kW 480 V Nennstrom 9 A

Bestell-Nr.:1744276

Lieferung Mo., 16. Nov.

Conrad Electronic

9 A

4 kW

Sanftstarter

4 kW

480 V

Stück

Min.: 1

Vielfache: 1

CHF 245.95^*

Siemens 3RW3016-2BB14 3RW30162BB14 Sanftstarter Motorleistung bei 400 V 4 kW 480 V Nennstrom 9 A

Bestell-Nr.:1746688

Lieferung Mo., 16. Nov.

Conrad Electronic

9 A

4 kW

Sanftstarter

4 kW

480 V

Stück

Min.: 1

Vielfache: 1

CHF 243.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1746690 Siemens 3RW3017-2BB04 3RW30172BB04 Sanftstarter Motorleistung bei 400 V 5.5 kW 480 V Nennstrom 12.5 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1746690 Siemens 3RW3017-2BB04 3RW30172BB04 Sanftstarter Motorleistung bei 400 V 5.5 kW 480 V Nennstrom 12.5 A

Beschreibung

SIRIUS Sanftstarter S00 12,5 A, 5,5 kW/400 V, 40 °C AC 200-480 V, AC/DC 24 V Federzugklemmen Sanftstarter SIRIUS 3RW30 für Standardanwendungen zum sanften Anlauf von Drehstromasynchronmotoren.
Stufenloses Starten, Reduzieren von Stromspitzen, Vermeiden von Netzspannungschwankungen im Anlauf, Entlasten des Stromversorgungsnetzes, Verringern der mechanischen Belastung im Antrieb, erhebliche Platz- und Verdrahtungsersparnis gegenüber Stern-Dreieck-Startern und Frequenzumrichtern, wartungsfreies Schalten und einfachste Handhabung. Der integrierte Bypass ermöglicht die sehr kompakte Bauweise und sorgtfür eine geringere Erwärmung im Schaltschrank. Weltweite Zulassungen (z.B. IEC und UL/CSA).
Verfügbar sind die Sanftstarter 3RW für Netze bis 690 V in einem großen Leistungsbereich mit unterschiedlichen Steuerspeisespannungen und durchgängig mit Schraub- und Federzuganschluss. Bei 3RW30/40 gibt es zusätzliche Varianten mit 24 V Steuerspeisespannung. Einige der 3RW40 bis Baugröße S3 sowie alle 3RW44 bieten zudem einen Thermistormotorschutz.
Mit dem optionalen Verbindungsbaustein können die Sanftstarter andie Leistungsschalter angebaut werden, sogar für die Varianten mit Federzuganschluss.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
