Siemens 3RW3017-1BB14 3RW30171BB14 Sanftstarter Motorleistung bei 400 V 5.5 kW Motorleistung bei 230 V 3 kW 400 V/AC Nen

Industrielles Schaltgerät der Marke Siemens. Es zeigt Anschlüsse und Bedienelemente für die Steuerung elektrischer Geräte.

Abbildung ähnlich

Ein geöffneter Schaltschrank zeigt ordentliche Verkabelung und diverse elektrische Komponenten.

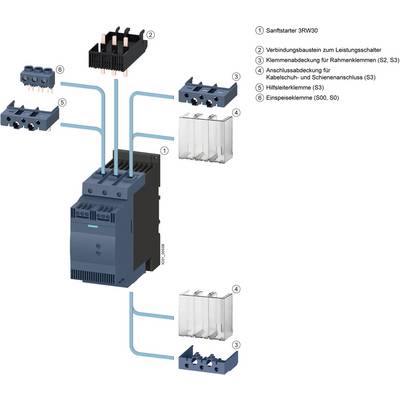

'Schaltstarter 3RW30' zeigt die Verdrahtung und Anschlüsse mit nummerierten Komponenten: 1) Anschlussabdeckung, 2) Einspeiseklemme, 3) Hilfsklemme.

Schaltplan zeigt ein dreiphasiges Schaltschütz mit Anschlussklemmen 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3 und Steuerrelais A1, A2.

Technische Zeichnung eines elektronischen Geräts mit drei Ansichten: Vorder-, Seiten- und Draufsicht, mit genauen Maßangaben.

1/5

Abbildung ähnlich

Datenblatt (PDF)

Sofort-Lieferung Mo., 12. Okt.

2 Stück

Anzahl

Stück

Gesamt (CHF 251.57 / Stück)

CHF 251.57

zzgl. MwSt.

Kostenfreier Versand

nur CHF 27.86

Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Sanftstarter S00, 12,5A, 5,5kW/400V, 40 Grad, AC200-480V, AC/DC110-230V

12,5 A, 200..480 V, 3 kW, 5,5 kW, eine Drehrichtung, Interne Überbrückung: ja, Mit Display: nein, Drehmoment-Regelung: nein, 40 °C, 110..230 V, AC/DC, Integrierter Überlastschutz des Motors: nein, sonstige, Schutzart (IP): IP20

Technische Daten

Bemessungsbetriebsstrom Ie bei 40 °C Tu: 12,5 ABemessungsbetriebsspannung Ue: 200..480 VBemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V: 3 kWBemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V: 5,5 kWFunktion: eine DrehrichtungInterne Überbrückung: jaMit Display: neinDrehmoment-Regelung: neinBemessungsumgebungstemperatur ohne Derating: 40 °CBemessungssteuerspeisespannung Us bei AC 50 Hz: 110..230 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 110..230 VBemessungssteuerspeisespannung Us bei DC: 110..230 VSpannungsart zur Betätigung: AC/DCIntegrierter Überlastschutz des Motors: neinAuslöseklasse: sonstigeSchutzart (IP): IP20Verpackungseinheit: 1 StückMaße (cm): 163 × 210 × 60Bruttogewicht: 0,439 kg, Nettogewicht: 0,439 kgECLASS 7: Sanftstarter (27370907)

Motor-Spannung: 400 V/AC

Produkt-Art: Sanftstarter

Anschluss-Strom: 12.5 A

Motorleistung bei 230 V: 3 kW

Motorleistung bei 400 V: 5.5 kW

Nennspannung: 400 V/AC

Ausführung: SIRIUS Sanftstarter S00

Herst.-Teilenr.: 3RW30171BB14

Nennstrom: 12.5 A

Nennstrom - gerundet: 12.5 A

Typ: 3RW3017-1BB14

Motorleistung bei 230 V/ 400 V: 5.5 kW

Abm.: (L x B x H) 150 x 45 x 100 mm

Anschluss: Schraubklemme

Breite: 45 mm

Höhe: 100 mm

Länge: 150 mm

Tiefe: 150 mm

Max. Temperatur: 40 °C

: eine Drehrichtung

: 110-230 V

: 110-230 V

: 110-230 V

: IP20

: sonstige

: 12.5 A

: 3 kW

: 5.5 kW

: 40 °C

: FALSE

: AC/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 197547 Siemens 3RW3017-1BB14 3RW30171BB14 Sanftstarter Motorleistung bei 400 V 5.5 kW Motorleistung bei 230 V 3 kW 400 V/AC Nen

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 197547 Siemens 3RW3017-1BB14 3RW30171BB14 Sanftstarter Motorleistung bei 400 V 5.5 kW Motorleistung bei 230 V 3 kW 400 V/AC Nen

Beschreibung

SIRIUS Sanftstarter S00 12,5 A, 5,5 kW/400 V, 40 °C AC 200-480 V, AC/DC 110-230 V Schraubklemmen Sanftstarter SIRIUS 3RW30 für Standardanwendungen zum sanften Anlauf von Drehstromasynchronmotoren.
Stufenloses Starten, Reduzieren von Stromspitzen, Vermeiden von Netzspannungschwankungen im Anlauf, Entlasten des Stromversorgungsnetzes, Verringern der mechanischen Belastung im Antrieb, erhebliche Platz- und Verdrahtungsersparnis gegenüber Stern-Dreieck-Startern und Frequenzumrichtern, wartungsfreies Schalten und einfachste Handhabung. Der integrierte Bypass ermöglicht die sehr kompakte Bauweise und sorgtfür eine geringere Erwärmung im Schaltschrank. Weltweite Zulassungen (z.B. IEC und UL/CSA).
Verfügbar sind die Sanftstarter 3RW für Netze bis 690 V in einem großen Leistungsbereich mit unterschiedlichen Steuerspeisespannungen und durchgängig mit Schraub- und Federzuganschluss. Bei 3RW30/40 gibt es zusätzliche Varianten mit 24 V Steuerspeisespannung. Einige der 3RW40 bis Baugröße S3 sowie alle 3RW44 bieten zudem einen Thermistormotorschutz.
Mit dem optionalen Verbindungsbaustein können die Sanftstarter andie Leistungsschalter angebaut werden, sogar für die Varianten mit Federzuganschluss.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
