Siemens 3RV2431-4VA10 Leistungsschalter 1 St. Einstellbereich (Strom): 35 - 45 A Schaltspannung (max.): 690 V/AC (B x H

Der Bild zeigt einen schwarzen elektrischen Leistungsschalter mit einem Kippschalter auf der Vorderseite. Die Marke ist sichtbar.

Abbildung ähnlich

Ein offener Schaltschrank mit elektronischen Komponenten steht neben einer verregneten Glasscheibe, hinter der unscharf industrielle Maschinen sichtbar sind.

'Diagramm zeigt Anbauzubehör für Leistungsschalter, inklusive Hilfsschalter, Spannungsfreischalter und Meldekontakte, nummeriert von 1 bis 9.'

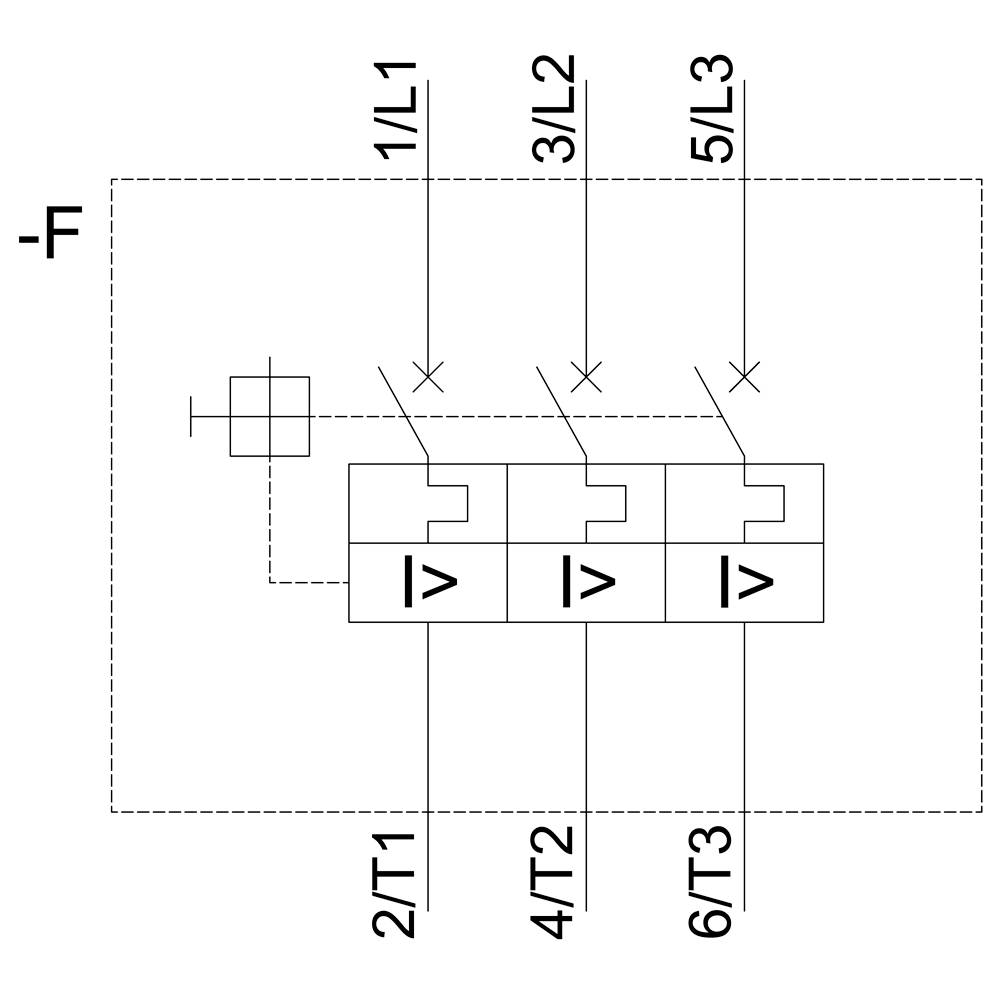

Schaltplan eines dreiphasigen Stromnetzes mit Schutzrelais. Drei vertikale Verbindungen markieren die Phasen L1, L2 und L3.

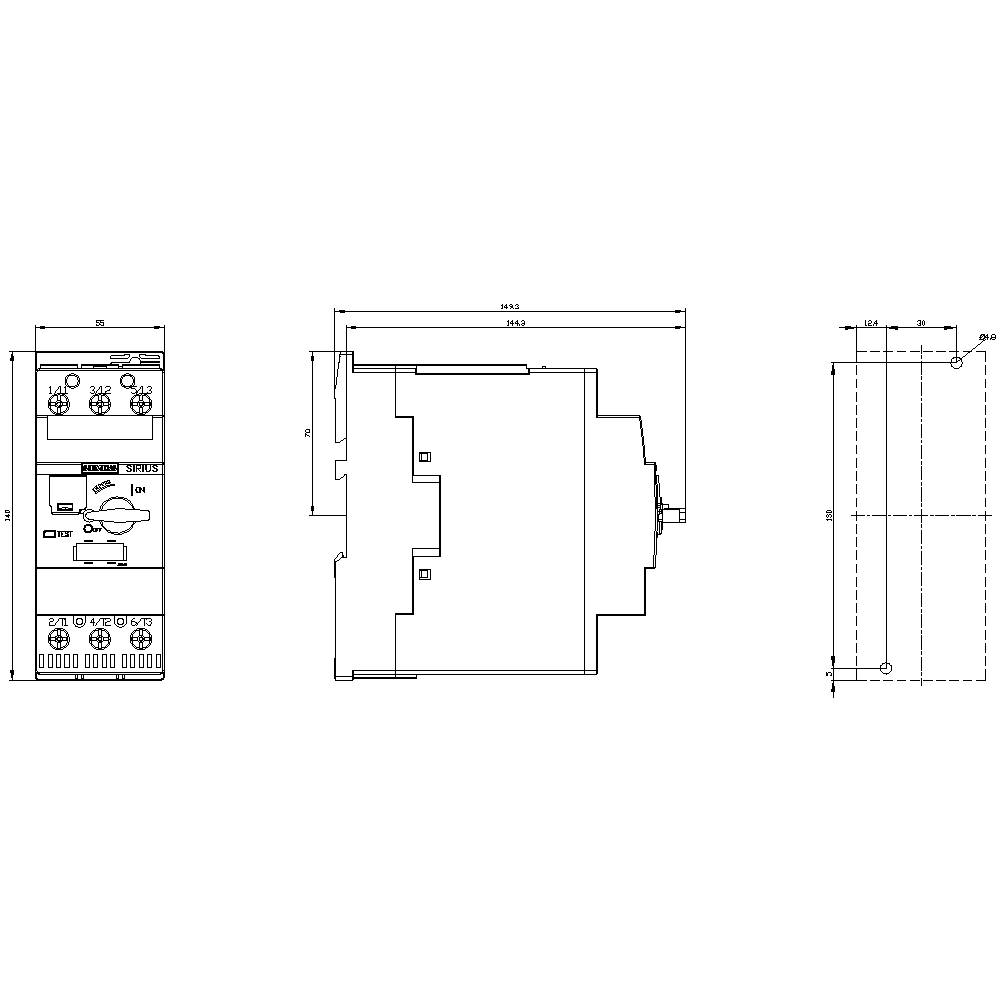

Dreiseitige technische Zeichnung eines elektrischen Geräts mit Beschriftungen und Maßen. Vorderansicht zeigt Anschlüsse, seitlich Ansichten zeigen Gehäusekonturen und genaue Abmessungen.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

45 A

Anschluss

Schrauben

Verpackungsart

Single

Typ

3RV2431-4VA10

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

Anzahl

Stück

Gesamt (CHF 279.32 / Stück)

CHF 279.32

zzgl. MwSt.

Kostenfreier Versand

nur CHF 37.14

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschalter, für Transformatorschutz, A-ausl. 35-45A, N-ausl. 922 A

Anlagenschutzschalter,Hochleistungsschalter,Leistungsschalter,MCCB,Schutzschalter

Technische Daten

Ausführung: für Transformatorschutz
Gewicht: 1.162 kg
Ausführung des Gewindes der Anschlussschraube: M6
Mechanische Lebensdauer: 50000
Elektrische Lebensdauer: 50000
Verlustleistung: 17 W
Frequenz: 50/60 Hz

Verpackungsart: Single

Produkt-Art: Leistungsschalter

Typ: 3RV2431-4VA10

Baugröße: S2

Einstellbereich Strom (min.): 35 A

Einstellbereich Strom (max.): 45 A

Einstellbereich (Strom): 35 - 45 A

Laststrom: 45 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Hutschiene

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Besonderheiten: mit Hilfskontakt

Anschluss: Schrauben

: IP20

Tiefe: 149 mm

Breite: 55 mm

Höhe: 140 mm

Abm.: (B x H x T) 55 x 140 x 149 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 45 A

: 3

: IP20

: sonstige

: FALSE

: Schraubanschluss

: Knebel

: FALSE

: 65 kA

: TRUE

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Verpackungsart

Einstellbereich Strom (min.)

Siemens 3RV2031-4JA10 Leistungsschalter 1 St. Einstellbereich (Strom): 54 - 65 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm Piece

Bestell-Nr.:1430975

65 A

Piece

54 A

Siemens 3RV2031-4KA10 Leistungsschalter 1 St. Einstellbereich (Strom): 62 - 73 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm Piece

Bestell-Nr.:1431045

73 A

Piece

62 A

Siemens 3RV2031-4JA10-0BA0 Leistungsschalter 1 St. Einstellbereich (Strom): 54 - 65 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm

Bestell-Nr.:1683707

65 A

54 A

Siemens 3RV2031-4BB15 Leistungsschalter 1 St. Einstellbereich (Strom): 14 - 20 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm Piece

Bestell-Nr.:1699183

20 A

Piece

14 A

Siemens 3RV2031-4JB15 Leistungsschalter 1 St. Einstellbereich (Strom): 54 - 65 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm Piece

Bestell-Nr.:1699184

65 A

Piece

54 A

Siemens 3RV2031-4DA10 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm

Bestell-Nr.:1704589

25 A

18 A

Siemens 3RV2031-4EA15 Leistungsschalter 1 St. Einstellbereich (Strom): 22 - 32 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm Piece

Bestell-Nr.:1704590

32 A

Piece

22 A

Siemens 3RV2031-4JA15 Leistungsschalter 1 St. Einstellbereich (Strom): 54 - 65 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm Piece

Bestell-Nr.:1704591

65 A

Piece

54 A

Siemens 3RV2031-4EA15-0BA0 Leistungsschalter 1 St. Einstellbereich (Strom): 22 - 32 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm Piece

Bestell-Nr.:1720800

32 A

Piece

22 A

Siemens 3RV2031-4BB10 Leistungsschalter 1 St. Einstellbereich (Strom): 14 - 20 A Schaltspannung (max.): 690 V/AC (B x H x T) 55 x 140 x 149 mm Piece

Bestell-Nr.:1736184

20 A

Piece

14 A

Dokumente & Downloads

Datenblatt

Datenblatt 1745809 Siemens 3RV2431-4VA10 Leistungsschalter 1 St. Einstellbereich (Strom): 35 - 45 A Schaltspannung (max.): 690 V/AC (B x H

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745809 Siemens 3RV2431-4VA10 Leistungsschalter 1 St. Einstellbereich (Strom): 35 - 45 A Schaltspannung (max.): 690 V/AC (B x H

Beschreibung

Leistungsschalter Baugröße S2 für den Trafoschutz A-Auslöser 35...45 A N-Auslöser 922 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Transformatorschutz zum sicheren Schutz von Transformatoren gegen Kurzschluss und Überlast.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
