Name: Siemens 3RV2411-1DA15 Leistungsschalter 1 St. 1 Öffner, 1 Schließer Einstellbereich (Strom): 2.2 - 3.2 A Schaltspannung
Brand: Siemens
SKU: 1740432
Availability: BackOrder

Elektrischer Leistungsschalter von Siemens, dunkelblaues Gehäuse, mit mehreren Anschlussklemmen und einem schwarzen Drehschalter vorn.

Ein automatisierter Produktionsprozess in einer Fabrik, links ein offener Schaltschrank mit elektronischen Komponenten, rechts eine Maschinenanlage, auf dem Fenster Wassertropfen.

'Diagramm zeigt Anbaubares Zubehör für Leistungsschalter, inklusive Hilfsschalter (1-7) und Trennbarastein (8). Typen und Kombinationsmöglichkeiten dargestellt.'

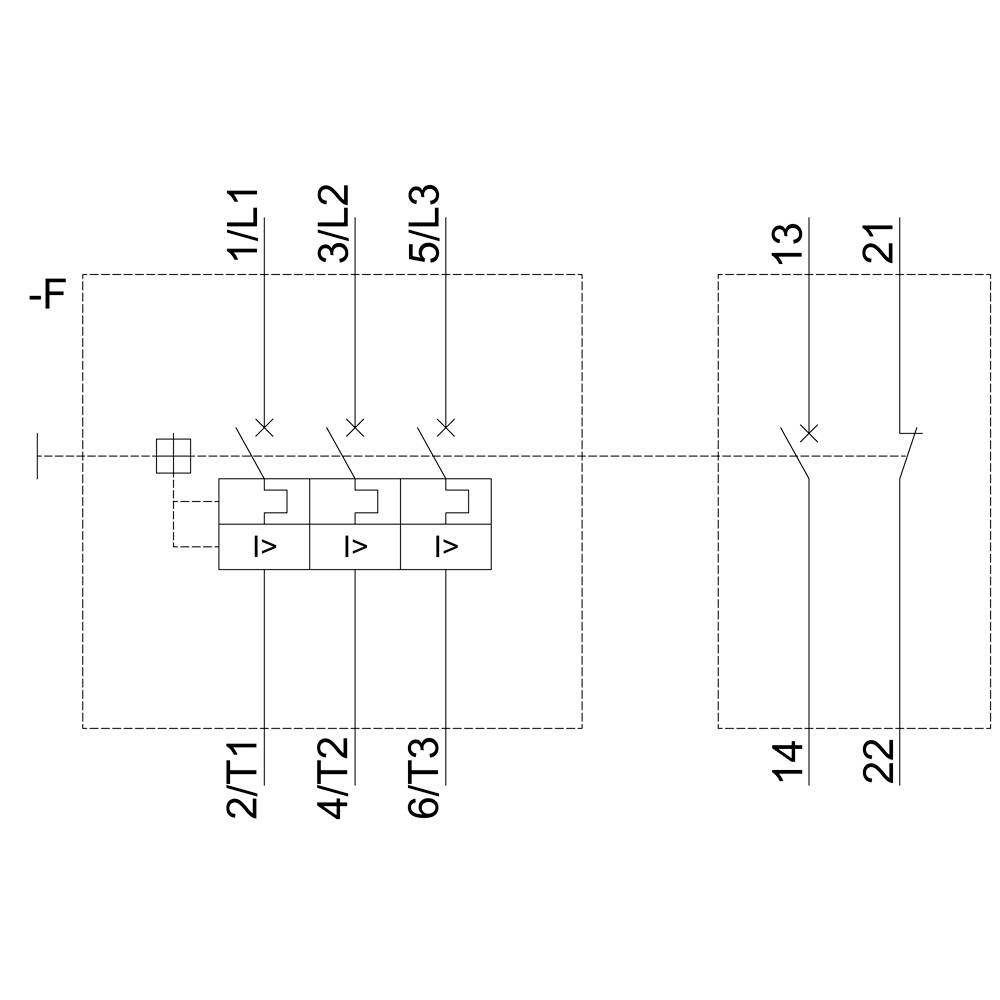

'Mehrpolige Darstellung eines Schaltplans mit Nummerierungen von 1 bis 22, zeigt elektrische Verbindungen und Komponenten.'

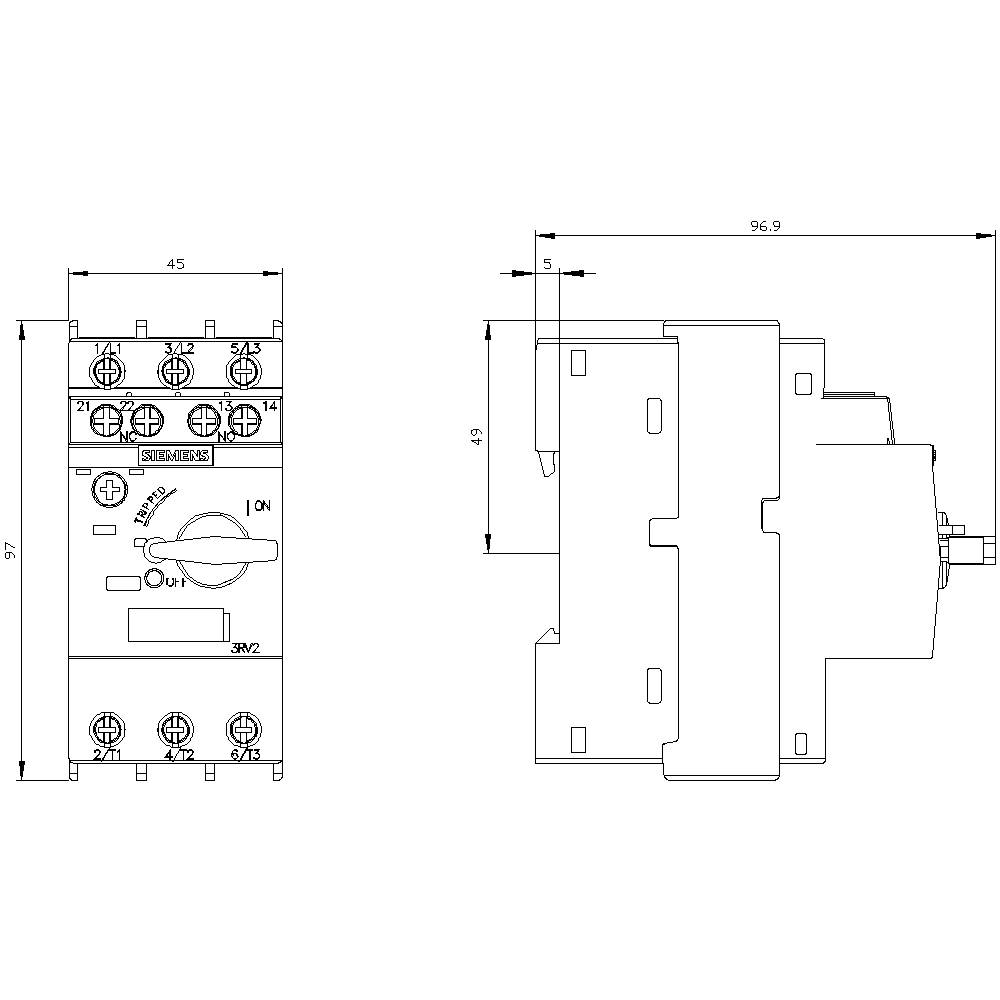

'Technische Zeichnung eines Schützes mit Maßangaben: Breite 45 mm, Höhe 97 mm, Tiefe 96,9 mm. zeigt Front- und Seitenansicht.'

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

3.2 A

Kontaktart

1 Öffner

1 Schließer

Anschluss

Schrauben

Typ

3RV2411-1DA15

Datenblatt (PDF)

Lieferung Di., 10. Nov.

Anzahl

Stück

Gesamt (CHF 115.95 / Stück)

CHF 115.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschalter, S00 für Trafoschutz A-ausl. 2,2-3,2A, N-ausl. 65A

Auslösetechnik: magnetisch
Verlustleistung: 7,25000000 W
Überlastauslöser Stromeinstellung: A
Bemessungsbetriebsleistung bei AC-3, 400 V: 1,10000000 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: 65 A
Gerätebauart: Einbaugerät Festeinbautechnik
Breite: 45 mm
Bemessungsbetriebsspannung: 690 V
Anschlussart Hauptstromkreis: Schraubanschluss
Höhe: 97 mm

Technische Daten

Ausführung: für Transformatorschutz
Gewicht: 0.366 kg
Ausführung des Gewindes der Anschlussschraube: M3
Mechanische Lebensdauer: 100000
Elektrische Lebensdauer: 100000
Verlustleistung: 6 W
Frequenz: 50/60 Hz

Produkt-Art: Leistungsschalter

Typ: 3RV2411-1DA15

Baugröße: S00

Einstellbereich Strom (min.): 2.2 A

Einstellbereich Strom (max.): 3.2 A

Einstellbereich (Strom): 2.2 - 3.2 A

Laststrom: 3.2 A

Kontaktart: 1 Öffner
1 Schließer

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Passend für Serie: Siemens Serie Sirius

Passend für Marke: Siemens

Montageart: Hutschiene

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Besonderheiten: mit Hilfskontakt

Anschluss: Schrauben

: IP20

Tiefe: 97 mm

Breite: 45 mm

Höhe: 97 mm

Abm.: (B x H x T) 45 x 97 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 1

: 1

: 3.2 A

: 3

: 0

: IP20

: sonstige

: FALSE

: Schraubanschluss

: Knebel

: FALSE

: 100 kA

: TRUE

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Verpackungsart

Einstellbereich Strom (min.)

Siemens 3RV1011-0AA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.11 - 0.16 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745448

Lieferung Di., 10. Nov.

Conrad Electronic

0.16 A

Piece

0.11 A

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Siemens 3RV1011-0AA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.11 - 0.16 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Bestell-Nr.:1745449

Lieferung Di., 10. Nov.

Conrad Electronic

0.16 A

0.11 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0BA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745450

Lieferung Di., 10. Nov.

Conrad Electronic

0.2 A

Piece

0.14 A

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Siemens 3RV1011-0BA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Bestell-Nr.:1745452

Lieferung Di., 10. Nov.

Conrad Electronic

0.2 A

0.14 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0CA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.18 - 0.25 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745453

Lieferung Di., 10. Nov.

Conrad Electronic

0.25 A

Piece

0.18 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0DA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.22 - 0.32 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745454

Lieferung Di., 10. Nov.

Conrad Electronic

0.32 A

Piece

0.22 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0EA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.28 - 0.4 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745455

Lieferung Di., 10. Nov.

Conrad Electronic

0.4 A

Piece

0.28 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0FA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.35 - 0.5 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Single

Bestell-Nr.:1745456

Lieferung Di., 10. Nov.

Conrad Electronic

0.5 A

Single

0.35 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745457

Lieferung Di., 10. Nov.

Conrad Electronic

0.63 A

Piece

0.45 A

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

Siemens 3RV1011-0HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745458

Lieferung Di., 10. Nov.

Conrad Electronic

0.8 A

Piece

0.55 A

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1740432 Siemens 3RV2411-1DA15 Leistungsschalter 1 St. 1 Öffner, 1 Schließer Einstellbereich (Strom): 2.2 - 3.2 A Schaltspannung

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1740432 Siemens 3RV2411-1DA15 Leistungsschalter 1 St. 1 Öffner, 1 Schließer Einstellbereich (Strom): 2.2 - 3.2 A Schaltspannung

Beschreibung

Leistungsschalter Baugröße S00 für den Trafoschutz A-Auslöser 2,2...3,2 A N-Auslöser 65 A Schraubanschluss Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV2 für Transformatorschutz zum sicheren Schutz von Transformatoren gegen Kurzschluss und Überlast.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
