Siemens 3RV2411-0CA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.18 - 0.25 A Schaltspannung (max.): 690 V/AC (B

Ein blauer Lasttrennschalter von Siemens, frontalansicht. Markierungen für verschiedene Anschlüsse sind sichtbar.

Abbildung ähnlich

Ein offener Schaltschrank voller Elektronikkomponenten neben einem regennassen Fenster, das den Blick auf Maschinen ermöglicht.

'Diagramm zur Darstellung von Zubehörteilen und ihrer Anordnung für einen Leistungsschalter, einschließlich Hilfsschaltern und Trennbastlern.'

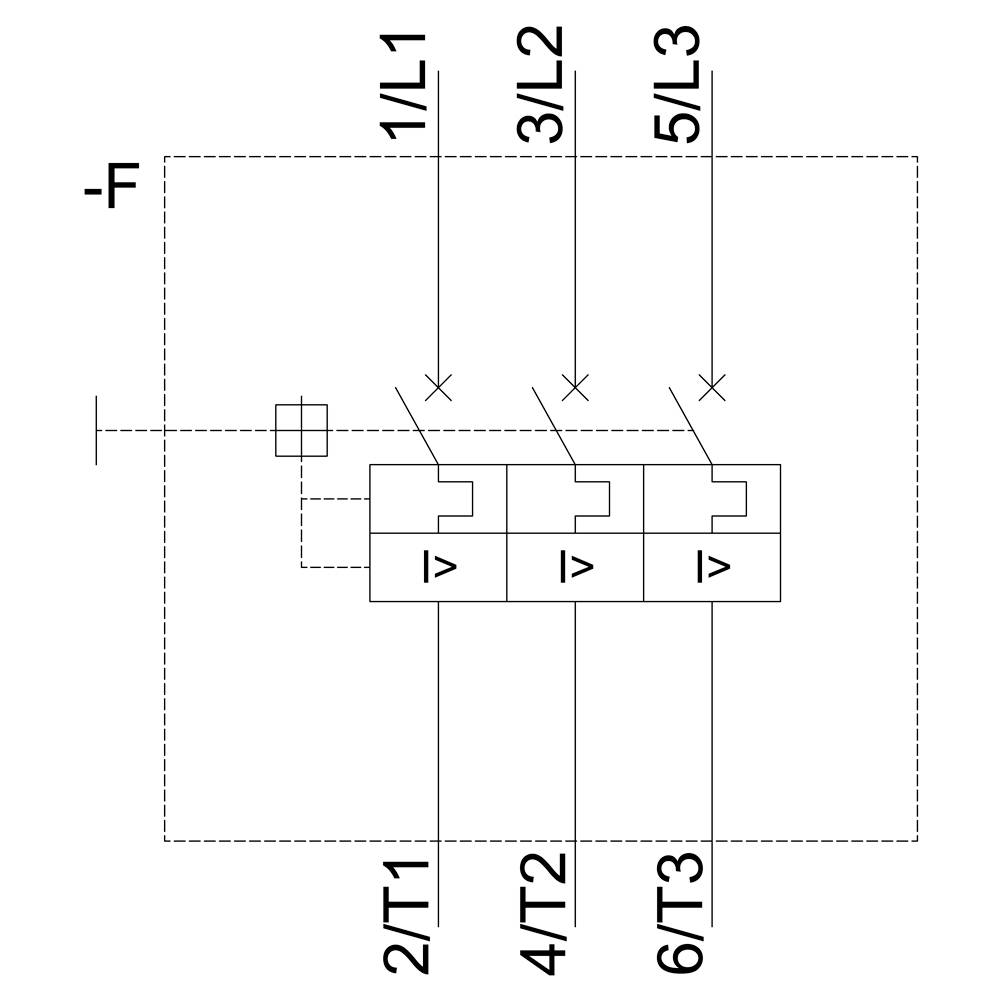

Schaltplan zeigt einen dreipoligen Leistungsschalter mit den Bezeichnungen 1/L1, 3/L2, 5/L3 oben und 2/T1, 4/T2, 6/T3 unten.

'Schaltplan eines elektrischen Schalters', zeigt vordere und seitliche Ansichten mit allen wichtigen Abmessungen in Millimetern.

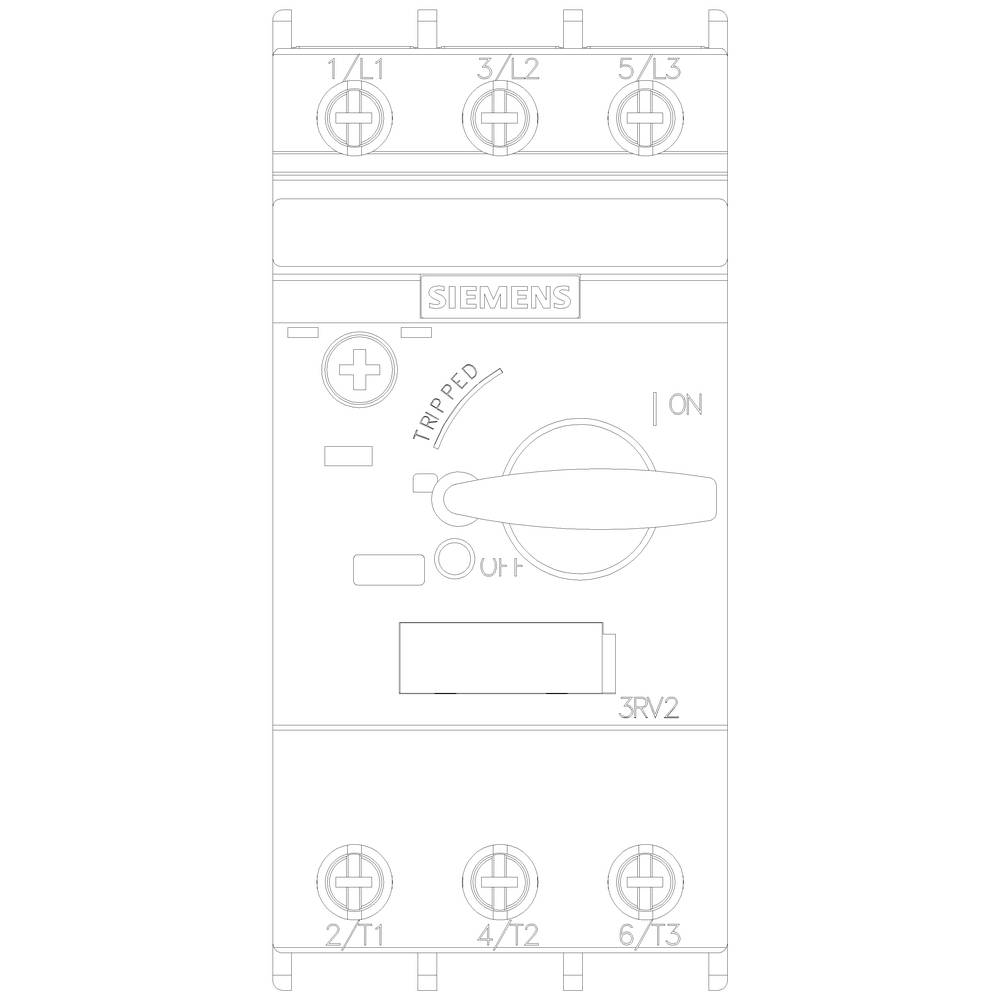

'Schütz mit Schalthebel in der 'ON'-Position. Oberer Anschlussbereich beschriftet mit: 1/L1, 3/L2, 5/L3; unterer Anschlussbereich: 2/T1, 4/T2, 6/T3.'

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

0.25 A

Anschluss

Schrauben

Typ

3RV2411-0CA10

Baugröße

S00

Datenblatt (PDF)

Lieferung mer. 4 novembre

Anzahl

Stück

Gesamt (CHF 90.61 / Stück)

CHF 90.61

zzgl. MwSt.

nur CHF 9.29

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschalter, S00 für Trafoschutz A-ausl. 0,18-0,25A, N-ausl. 5,2A

Auslösetechnik: magnetisch
Verlustleistung: 5,50000000 W
Überlastauslöser Stromeinstellung: 0,18 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 0,10000000 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: 5,20000000 A
Gerätebauart: Einbaugerät Festeinbautechnik
Breite: 45 mm
Bemessungsbetriebsspannung: 690 V
Anschlussart Hauptstromkreis: Schraubanschluss
Höhe: 97 mm

Technische Daten

Ausführung: für Transformatorschutz
Gewicht: 0.275 kg
Ausführung des Gewindes der Anschlussschraube: M3
Mechanische Lebensdauer: 100000
Elektrische Lebensdauer: 100000
Verlustleistung: 5 W
Frequenz: 50/60 Hz

Produkt-Art: Leistungsschalter

Typ: 3RV2411-0CA10

Baugröße: S00

Einstellbereich Strom (min.): 0.18 A

Einstellbereich Strom (max.): 0.25 A

Einstellbereich (Strom): 0.18 - 0.25 A

Laststrom: 0.25 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Passend für Serie: Siemens Serie Sirius

Passend für Marke: Siemens

Montageart: Hutschiene

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Besonderheiten: mit Hilfskontakt

Anschluss: Schrauben

: IP20

Tiefe: 97 mm

Breite: 45 mm

Höhe: 97 mm

Abm.: (B x H x T) 45 x 97 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 0.25 A

: 3

: 0.18-0.25 A

: 0

: 20-690 V

: IP20

: sonstige

: FALSE

: Schraubanschluss

: Knebel

: FALSE

: 100 kA

: TRUE

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Verpackungsart

Einstellbereich Strom (min.)

Siemens 3RV1011-0JA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1702444

1 A

Piece

0.7 A

Siemens 3RV1011-0AA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.11 - 0.16 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745448

0.16 A

Piece

0.11 A

Siemens 3RV1011-0AA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.11 - 0.16 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Bestell-Nr.:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745450

0.2 A

Piece

0.14 A

Siemens 3RV1011-0BA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Bestell-Nr.:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.18 - 0.25 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745453

0.25 A

Piece

0.18 A

Siemens 3RV1011-0DA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.22 - 0.32 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745454

0.32 A

Piece

0.22 A

Siemens 3RV1011-0EA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.28 - 0.4 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745455

0.4 A

Piece

0.28 A

Siemens 3RV1011-0FA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.35 - 0.5 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Single

Bestell-Nr.:1745456

0.5 A

Single

0.35 A

Siemens 3RV1011-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745457

0.63 A

Piece

0.45 A

Dokumente & Downloads

Datenblatt

Datenblatt 1749119 Siemens 3RV2411-0CA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.18 - 0.25 A Schaltspannung (max.): 690 V/AC (B

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1749119 Siemens 3RV2411-0CA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.18 - 0.25 A Schaltspannung (max.): 690 V/AC (B

Beschreibung

Leistungsschalter Baugröße S00 für den Trafoschutz A-Auslöser 0,18...0,25 A N-Auslöser 5,2 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Transformatorschutz zum sicheren Schutz von Transformatoren gegen Kurzschluss und Überlast.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
