Siemens 3RV2021-4CA15 Leistungsschalter 1 St. Einstellbereich (Strom): 16 - 22 A Schaltspannung (max.): 690 V/AC (B x H

Ein blauer Leistungsschalter von Siemens mit schwarzem Drehschalter, Beschriftung und mehreren Anschlussklemmen oben und unten.

Abbildung ähnlich

Eine Wandmaschine mit offenem Schaltkasten, daneben ein regennasses Fenster. Im Hintergrund unscharf ein dunkler Industrieapparat.

'Anbaubares Zubehör' zeigt elektrische Komponenten, nummeriert 1-9, mit Verbindungen und Beschreibungen zur Montage an Leistungsschalter.

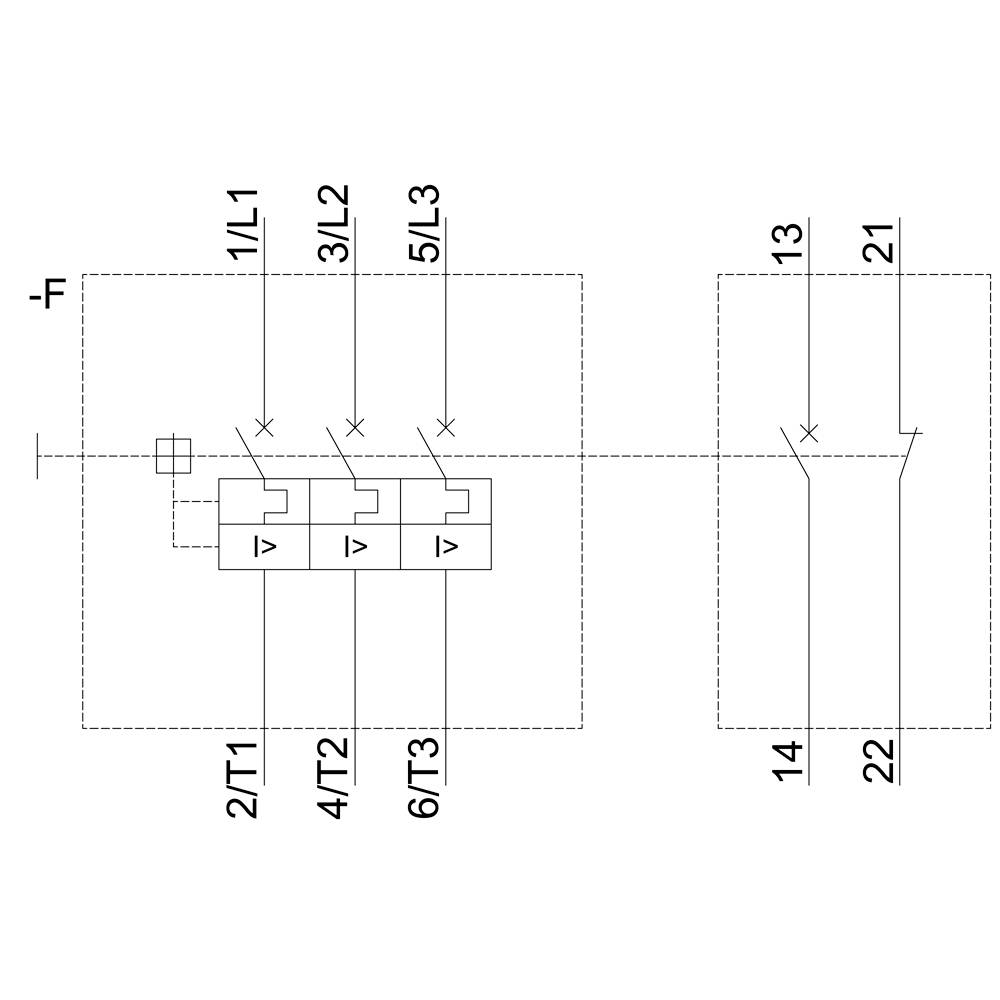

'Schaltplan eines elektrischen Systems mit drei Schaltern (1/L1, 3/L2, 5/L3) und zwei Anschlüssen (13, 21). Verbindungen sind durch gestrichelte Linien dargestellt.'

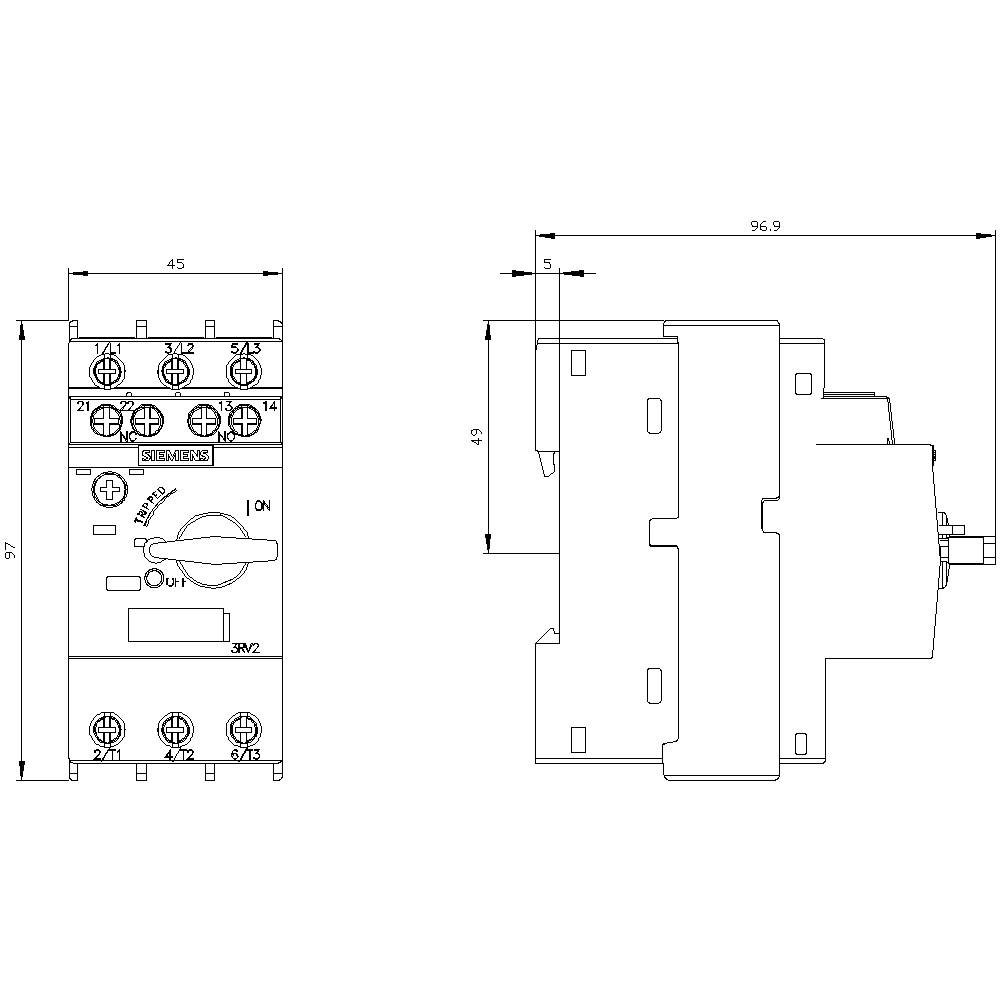

Technische Zeichnung eines elektrischen Schalters mit Maßen: Breite 45 mm, Höhe 97 mm, Tiefe 96,9 mm. Vorder- und Seitenansicht.

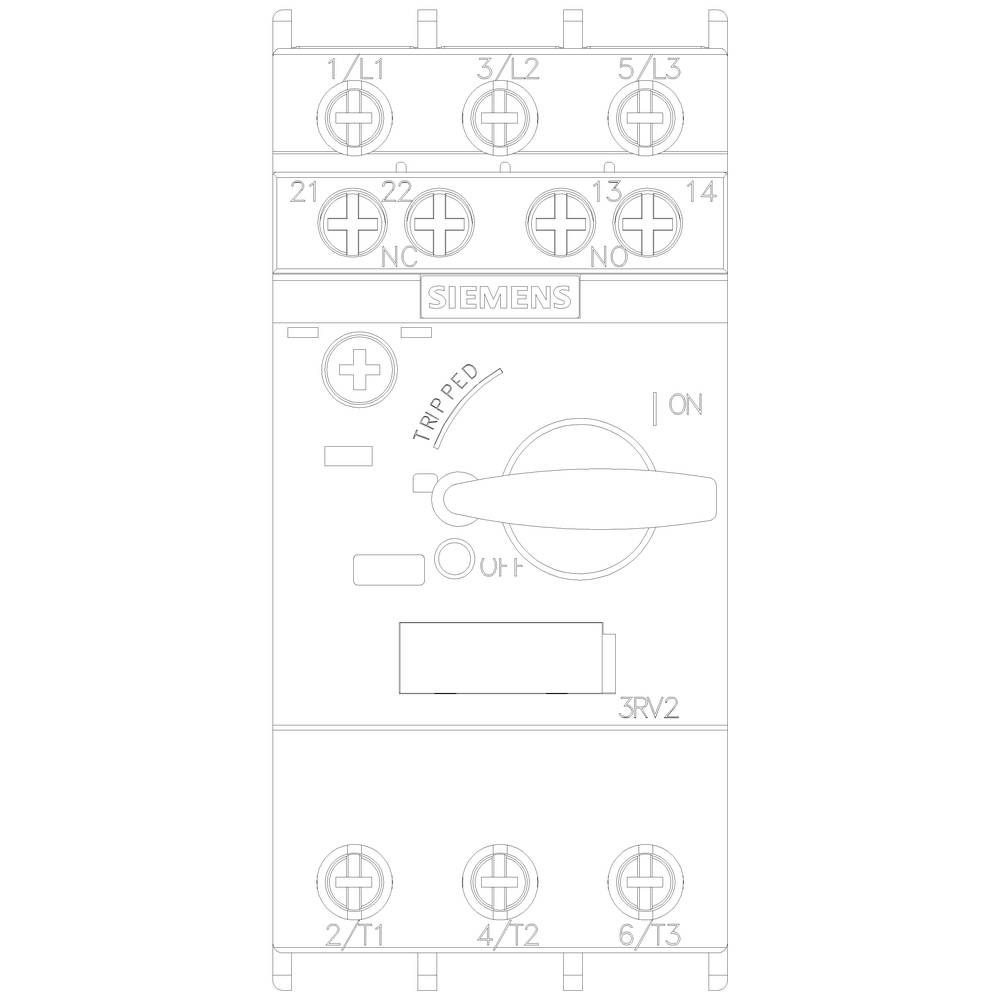

Ein elektrischer Schutzschalter von Siemens, erkennbar an der Aufschrift. Enthält Schaltpositionen 'ON', 'OFF', 'Tripped'.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

22 A

Anschluss

Schrauben

Verpackungsart

Piece

Typ

3RV2021-4CA15

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

Anzahl

Stück

Gesamt (CHF 107.26 / Stück)

CHF 107.26

zzgl. MwSt.

nur CHF 13.93

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschalter, S0, Motorschutz, Class 10, A-ausl. 17-22A, N-ausl. 286A

16..22 A, 286 A, Mit thermischem Schutz: ja, Phasenausfallempfindlich: ja, magnetisch, 690 V, 22 A, 5,5 kW, 11 kW, Schraubanschluss, Drehknopf, Einbaugerät Festeinbautechnik, Mit integriertem Hilfsschalter: ja, Mit integriertem Unterspannungsauslöser: nein, 3, 55 kA, Schutzart (IP): IP20, 97 mm, 45 mm

Technische Daten

Dauerstrom: 22 A
Mechanische Lebensdauer der Hauptkontakte: 100000 Schaltspiele
Max. Leiterquerschnitt (eindrähtig oder mehrdrähtig): 10 mm²
Max. Leiterquerschnitt (feindrähtig): 10 mm²

Verpackungsart: Piece

Produkt-Art: Leistungsschalter

Typ: 3RV2021-4CA15

Baugröße: S0

Einstellbereich Strom (min.): 16 A

Einstellbereich Strom (max.): 22 A

Einstellbereich (Strom): 16 - 22 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Besonderheiten: mit Hilfskontakt

Anschluss: Schrauben

: IP20

Tiefe: 97 mm

Breite: 45 mm

Höhe: 97 mm

Abm.: (B x H x T) 45 x 97 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 45

: 97 mm

: 97 mm

: 11 kW

: TRUE

: 22 A

: FALSE

: 3

: 690-690 V

: 16-22 A

: IP20

: TRUE

: Schraubanschluss

: Drehknopf

: magnetisch

: 5.5 kW

: 55 kA

: TRUE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3RV2021-0GA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Bestell-Nr.:1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Bestell-Nr.:1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Bestell-Nr.:1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm Piece

Bestell-Nr.:1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm Piece

Bestell-Nr.:1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Bestell-Nr.:1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Bestell-Nr.:1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Bestell-Nr.:1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Bestell-Nr.:1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Bestell-Nr.:1741982

0.8 A

0.55 A

Dokumente & Downloads

Datenblatt

Datenblatt 1745991 Siemens 3RV2021-4CA15 Leistungsschalter 1 St. Einstellbereich (Strom): 16 - 22 A Schaltspannung (max.): 690 V/AC (B x H

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745991 Siemens 3RV2021-4CA15 Leistungsschalter 1 St. Einstellbereich (Strom): 16 - 22 A Schaltspannung (max.): 690 V/AC (B x H

Beschreibung

Leistungsschalter Baugröße S0 für den Motorschutz, CLASS 10 A-Auslöser 16...22 A N-Auslöser 286 A Schraubanschluss Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Ausführung

Ausstattung: 690 V, nein

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Leistungsschalter Motor 16-22A 3RV2021-4CA15, Verpackungseinheit: 1 Stk., EAN: 4011209841284

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
