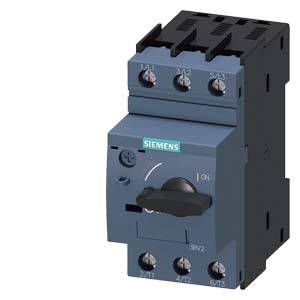

Siemens 3RV2021-1JA10 Leistungsschalter 1 St. Einstellbereich (Strom): 7 - 10 A Schaltspannung (max.): 690 V/AC (B x H x
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leistungsschalter
Einstellbereich Strom (max.)
10 A
Anschluss
Schrauben
Verpackungsart
Piece
Typ
3RV2021-1JA10
Datenblatt (PDF)
1 Stück
Anzahl
Gesamt (CHF 85.06 / Stück)
CHF 85.06
zzgl. MwSt.
Nur noch 1 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Leistungsschalter, S0, Motorschutz, Class 10, A-ausl. 7-10A, N-ausl. 130A
- 7..10 A, 130 A, Mit thermischem Schutz: ja, Phasenausfallempfindlich: ja, magnetisch, 690 V, 10 A, 2,2 kW, 4 kW, Schraubanschluss, Drehknopf, Einbaugerät Festeinbautechnik, Mit integriertem Hilfsschalter: nein, Mit integriertem Unterspannungsauslöser: nein, 3, 100 kA, Schutzart (IP): IP20, 97 mm, 45 mm
Technische Daten
- Dauerstrom: 10 A
- Mechanische Lebensdauer der Hauptkontakte: 100000 Schaltspiele
- Max. Leiterquerschnitt (eindrähtig oder mehrdrähtig): 10 mm²
- Max. Leiterquerschnitt (feindrähtig): 10 mm²
- Verpackungsart
Piece
- Produkt-Art
Leistungsschalter
- Typ
3RV2021-1JA10
- Baugröße
S0
- Einstellbereich Strom (min.)
7 A
- Einstellbereich Strom (max.)
10 A
- Einstellbereich (Strom)
7 - 10 A
- Polzahl
3polig
- Schaltspannung (max.)
690 V/AC
- Passend für Serie
Siemens Serie Sirius
- Passend für Marke
Siemens
- Montageart
Schnappbefestigung
Schraubbefestigung
- Min. Temperatur
-20 °C
- Max. Temperatur
+60 °C
- Besonderheiten
mit Hilfskontakt
- Anschluss
Schrauben
IP20
- Tiefe
97 mm
- Breite
45 mm
- Höhe
97 mm
- Abm.
(B x H x T) 45 x 97 x 97 mm
- Inhalt
1 St.
- RoHS-konform
Ja
- Herstellerfarbe
Mehrfarbig
45
97 mm
97 mm
4 kW
FALSE
10 A
FALSE
3
690-690 V
7-10 A
IP20
TRUE
Schraubanschluss
Drehknopf
magnetisch
2.2 kW
100 kA
TRUE
Einbaugerät Festeinbautechnik
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1745979 Siemens 3RV2021-1JA10 Leistungsschalter 1 St. Einstellbereich (Strom): 7 - 10 A Schaltspannung (max.): 690 V/AC (B x H x
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1745979 Siemens 3RV2021-1JA10 Leistungsschalter 1 St. Einstellbereich (Strom): 7 - 10 A Schaltspannung (max.): 690 V/AC (B x H x
Beschreibung
Leistungsschalter Baugröße S0 für den Motorschutz, CLASS 10 A-Auslöser 7...10 A N-Auslöser 130 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Ausführung
- Ausstattung: 690 V, nein
Lieferumfang
- Geliefert wird: Siemens Dig.Industr. Leistungsschalter 7-10A 3RV2021-1JA10, Verpackungseinheit: 1 Stk., EAN: 4011209902909
Hinweise
3RV20211JA10
- Auftragsbezogene FertigungBitte beachten Sie, dass es sich bei diesem Produkt um eine Sonderbestellung handelt und eine Rückgabe des Produktes gemäß unseren AGB ausgeschlossen ist. Es besteht kein Widerrufsrecht (im Privatkundenbereich) bzw. kein freiwilliges Rückgaberecht (im Geschäftskundenbereich) für diesen Artikel.
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
