Siemens 3RV2021-1EA10 Leistungsschalter 1 St. Einstellbereich (Strom): 2.8 - 4 A Schaltspannung (max.): 690 V/AC (B x H

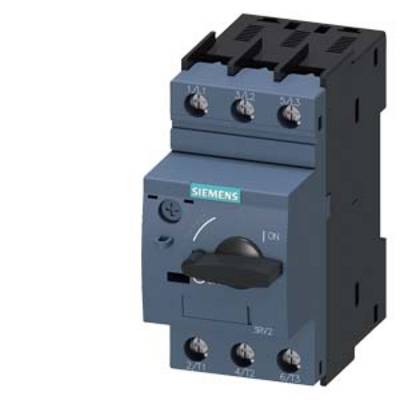

Abgebildet ist ein dreipoliger Leistungsschalter von Siemens. Er verfügt über einen Drehknopf zur Betätigung und mehrere Anschlüsse.

Abbildung ähnlich

Eine Maschine mit geöffnetem Schaltschrank zeigt komplexe Verkabelung. Fenster mit Regentropfen offenbart Maschinenbewegung im Hintergrund.

'Ein Diagramm zeigt verschiedene Zubehörteile für Leistungsschalter, mit Nummerierung und Bezeichnungen für jeden Bestandteil.'

Schaltplan eines dreiphasigen Schützes: Drei vertikale Schalter kennzeichnen die Anschlüsse L1, L2, L3 und T1, T2, T3.

Schaltplan und Maße eines elektrischen Schalters. Vorder- und Seitenansicht zeigt technische Details und Abmessungen.

'Schütz' in neutraler Position mit Kontaktstellen für elektronische Schaltungen, ideal zur Steuerung von Elektromotoren.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

4 A

Anschluss

Schrauben

Verpackungsart

Piece

Typ

3RV2021-1EA10

Datenblatt (PDF)

Sofort-Lieferung Mi., 7. Okt.

3 Stück

Anzahl

Stück

Gesamt (CHF 73.96 / Stück)

CHF 73.96

zzgl. MwSt.

nur CHF 9.29

Nur noch 3 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschalter, S0, Motorschutz, Class 10, A-ausl. 2,8-4A, N-ausl. 52A

Produkttyp: Leistungsschalter
Typ: Leistungsschalter

Technische Daten

Dauerstrom: 4 A
Mechanische Lebensdauer der Hauptkontakte: 100000 Schaltspiele
Max. Leiterquerschnitt (eindrähtig oder mehrdrähtig): 10 mm²
Max. Leiterquerschnitt (feindrähtig): 10 mm²

Verpackungsart: Piece

Produkt-Art: Leistungsschalter

Typ: 3RV2021-1EA10

Baugröße: S0

Einstellbereich Strom (min.): 2.8 A

Einstellbereich Strom (max.): 4 A

Einstellbereich (Strom): 2.8 - 4 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Besonderheiten: mit Hilfskontakt

Anschluss: Schrauben

: IP20

Tiefe: 97 mm

Breite: 45 mm

Höhe: 97 mm

Abm.: (B x H x T) 45 x 97 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

Herstellerfarbe: Mehrfarbig

: 45

: 97 mm

: 97 mm

: 1.5 kW

: FALSE

: 4 A

: FALSE

: 3

: 690-690 V

: 2.8-4 A

: IP20

: TRUE

: Schraubanschluss

: Drehknopf

: magnetisch

: 0.8 kW

: 100 kA

: TRUE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3RV2021-0GA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Bestell-Nr.:1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Bestell-Nr.:1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Bestell-Nr.:1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm Piece

Bestell-Nr.:1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm Piece

Bestell-Nr.:1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Bestell-Nr.:1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Bestell-Nr.:1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Bestell-Nr.:1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Bestell-Nr.:1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Bestell-Nr.:1741982

0.8 A

0.55 A

Dokumente & Downloads

Datenblatt

Datenblatt 1742430 Siemens 3RV2021-1EA10 Leistungsschalter 1 St. Einstellbereich (Strom): 2.8 - 4 A Schaltspannung (max.): 690 V/AC (B x H

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742430 Siemens 3RV2021-1EA10 Leistungsschalter 1 St. Einstellbereich (Strom): 2.8 - 4 A Schaltspannung (max.): 690 V/AC (B x H

Beschreibung

Leistungsschalter Baugröße S0 für den Motorschutz, CLASS 10 A-Auslöser 2,8...4 A N-Auslöser 52 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Ausführung

Ausstattung: 690 V, nein

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Leistungsschalter 2,8-4A 3RV2021-1EA10, Verpackungseinheit: 1 Stk., EAN: 4011209902916

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
