Siemens 3RV1011-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B

Ein Siemens Schützschalter der Sirius-Serie in dunkler Farbgebung. Hauptanwendung: Steuerung von elektrischen Schaltungen.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit elektronischen Komponenten links; rechts eine Glaswand mit Wassertropfen und verschwommener Maschinenansicht.

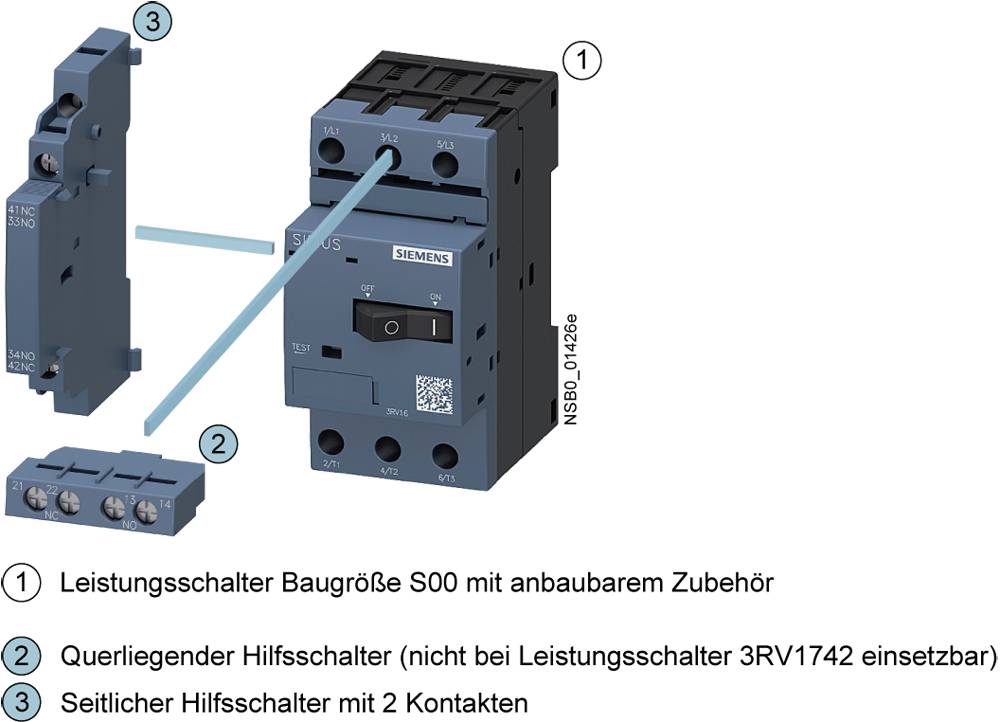

'Leistungsschalter Baugröße S00 mit anbaubarem Zubehör', zeigt Zubehörnummern: 1 - Schalter, 2 - Querliegender Hilfsschalter, 3 - Seitlicher Hilfsschalter.

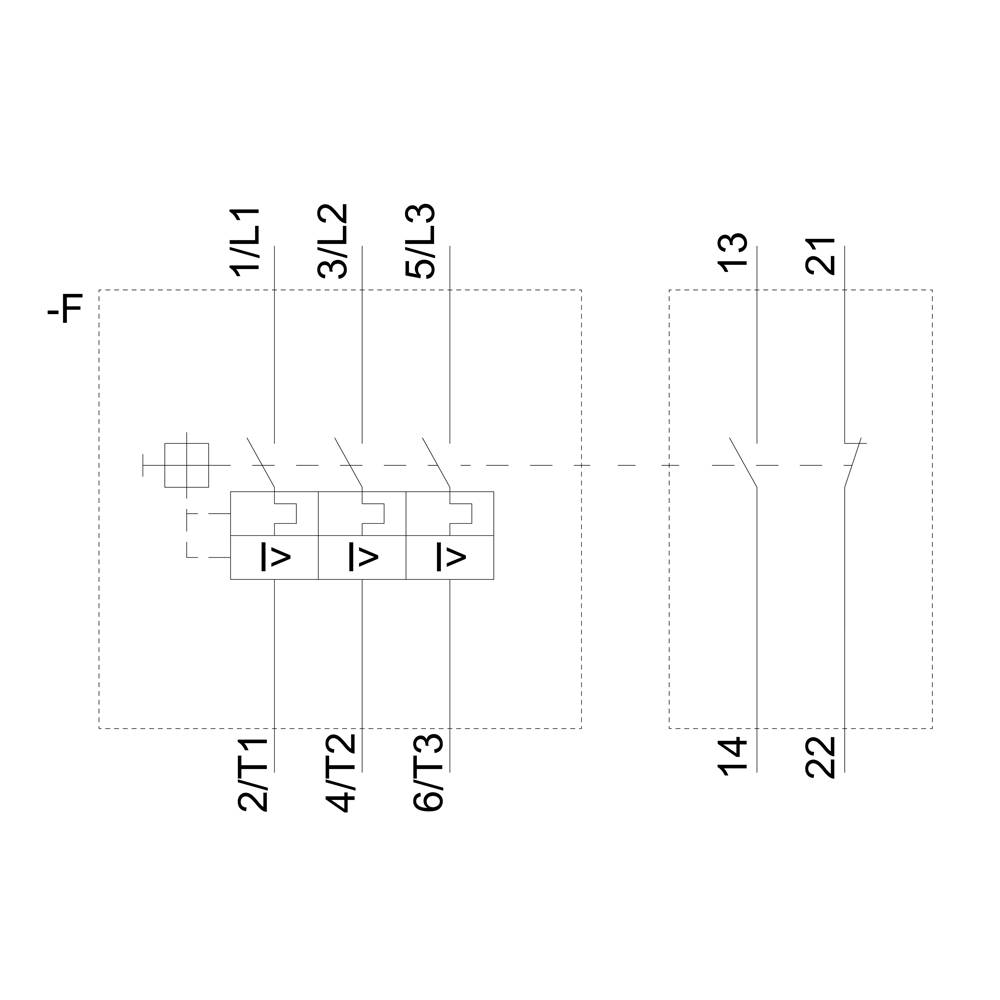

'Schaltplan zeigt zwei rechteckige Blöcke, verbunden durch gestrichelte Linie. Jeder Block hat mehrere vertikale Verbindungen und Beschriftungen wie 1/L1, 3/L2, 5/L3.'

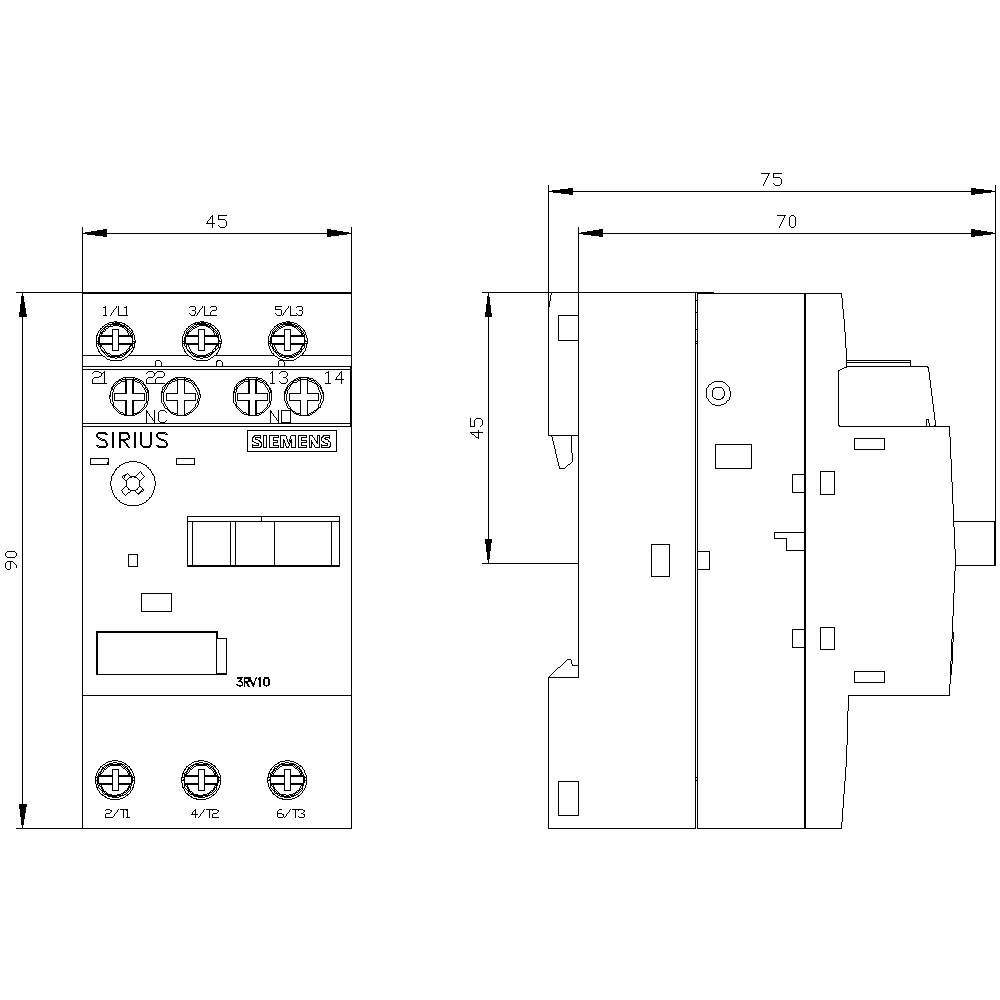

Technische Zeichnung eines elektrischen Schalters mit Maßen in Millimetern, Vorder- und Seitenansicht. Hauptmaße sind 90 x 45 mm.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

0.63 A

Anschluss

Schrauben

Verpackungsart

Piece

Typ

3RV1011-0GA15

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

Anzahl

Stück

Gesamt (CHF 94.31 / Stück)

CHF 94.31

zzgl. MwSt.

nur CHF 13.93

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschalter, S00, Motorschutz, Class 10, A-ausl. 0,45-0,63A, N-ausl. 8,2A

0,45..0,63 A, 8,2 A, Mit thermischem Schutz: ja, Phasenausfallempfindlich: ja, magnetisch, 690 V, 0,63 A, 0,1 kW, 0,17999999 kW, Schraubanschluss, Kipphebel, Einbaugerät Festeinbautechnik, Mit integriertem Hilfsschalter: ja, Mit integriertem Unterspannungsauslöser: nein, 3, 100 kA, Schutzart (IP): IP20, 90 mm, 45 mm, 75 mm

Technische Daten

Dauerstrom: 0.63 A
Mechanische Lebensdauer der Hauptkontakte: 100000 Schaltspiele
Max. Leiterquerschnitt (eindrähtig oder mehrdrähtig): 4 mm²
Max. Leiterquerschnitt (feindrähtig): 2.5 mm²

Verpackungsart: Piece

Produkt-Art: Leistungsschalter

Typ: 3RV1011-0GA15

Baugröße: S00

Einstellbereich Strom (min.): 0.45 A

Einstellbereich Strom (max.): 0.63 A

Einstellbereich (Strom): 0.45 - 0.63 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Besonderheiten: mit Hilfskontakt

Anschluss: Schrauben

: IP20

Tiefe: 75 mm

Breite: 45 mm

Höhe: 90 mm

Abm.: (B x H x T) 45 x 90 x 75 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 45

: 90 mm

: 75 mm

: 0.18 kW

: TRUE

: 0.63 A

: FALSE

: 3

: 690-690 V

: 0.45-0.63 A

: IP20

: TRUE

: Schraubanschluss

: Kipphebel

: magnetisch

: 0.1 kW

: 100 kA

: TRUE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Verpackungsart

Einstellbereich Strom (min.)

Siemens 3RV1011-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745457

Dieser Artikel

0.63 A

Piece

0.45 A

Siemens 3RV1011-0JA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1702444

1 A

Piece

0.7 A

Siemens 3RV1011-0AA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.11 - 0.16 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745448

0.16 A

Piece

0.11 A

Siemens 3RV1011-0AA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.11 - 0.16 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Bestell-Nr.:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745450

0.2 A

Piece

0.14 A

Siemens 3RV1011-0BA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Bestell-Nr.:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.18 - 0.25 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745453

0.25 A

Piece

0.18 A

Siemens 3RV1011-0DA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.22 - 0.32 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745454

0.32 A

Piece

0.22 A

Siemens 3RV1011-0EA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.28 - 0.4 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745455

0.4 A

Piece

0.28 A

Siemens 3RV1011-0FA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.35 - 0.5 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Single

Bestell-Nr.:1745456

0.5 A

Single

0.35 A

Dokumente & Downloads

Datenblatt

Datenblatt 1745457 Siemens 3RV1011-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745457 Siemens 3RV1011-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B

Beschreibung

Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 0,45...0,63 A N-Auslöser 8,2 A Schraubanschluss Standardschaltvermögen mit querliegendem Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV1 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraubanschluss und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Ausführung

Ausstattung: 690 V, nein

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Leistungsschalter 0,45-0,63A,N8 3RV1011-0GA15, Verpackungseinheit: 1 Stk., EAN: 4011209381735

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
