Siemens 3RT2337-1NB30 Schütz 4 Schließer mit Varistor Passend für Marke (Relais): Siemens 1 St.

'Siemens Schütz, dreipolig, für industrielle Anwendungen.'

Abbildung ähnlich

'Blick auf einen Werkstattraum mit moderner Maschinensteuerung. Links ist ein Schaltschrank mit Kabeln. Rechts ist eine Maschine hinter einem regennassen Fenster sichtbar.'

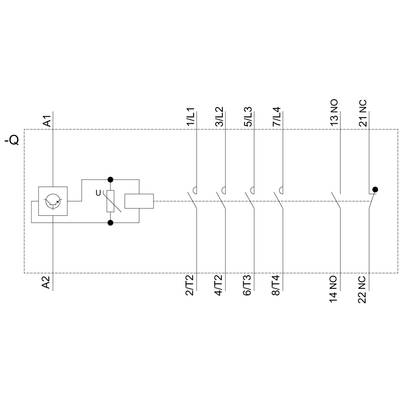

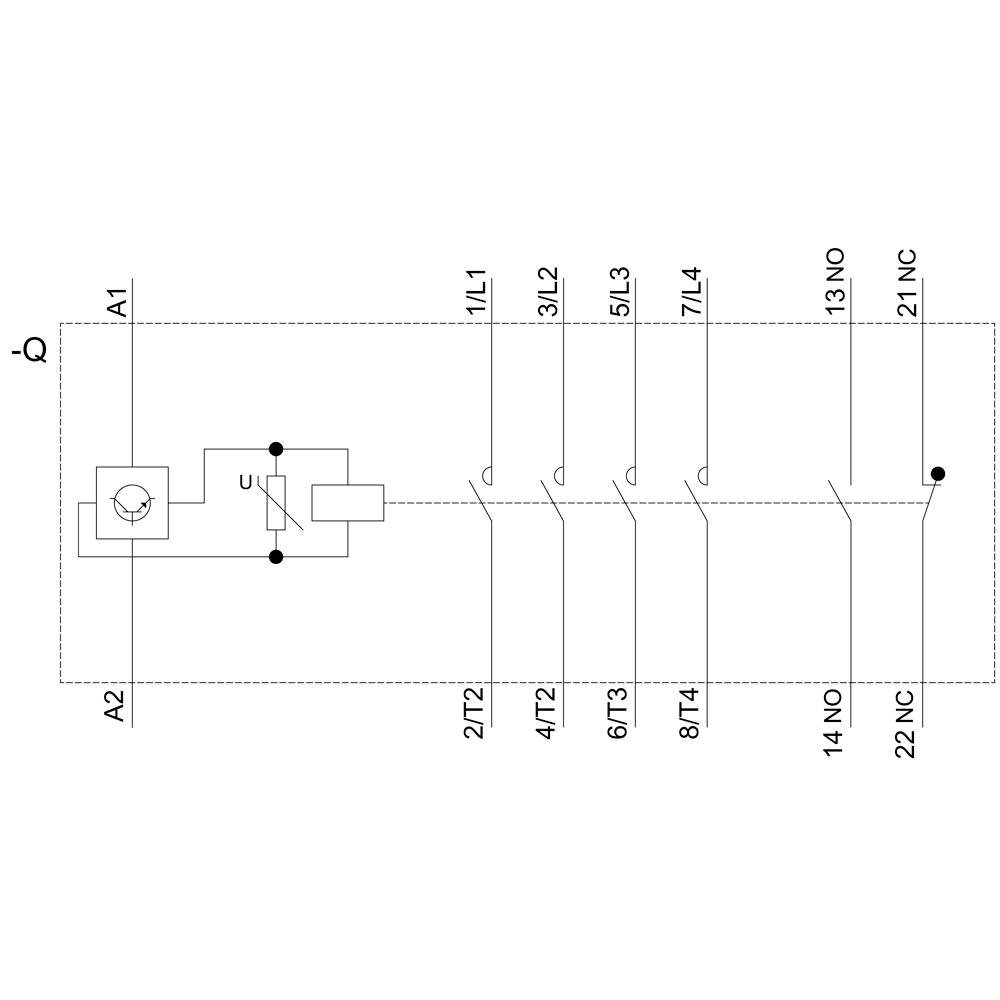

Schaltplan eines Relais: zeigt die Anordnung von Anschlüssen wie A1, A2 und Klemmen 1L1 bis 22NC. Details zu Schalterpositionen enthalten.

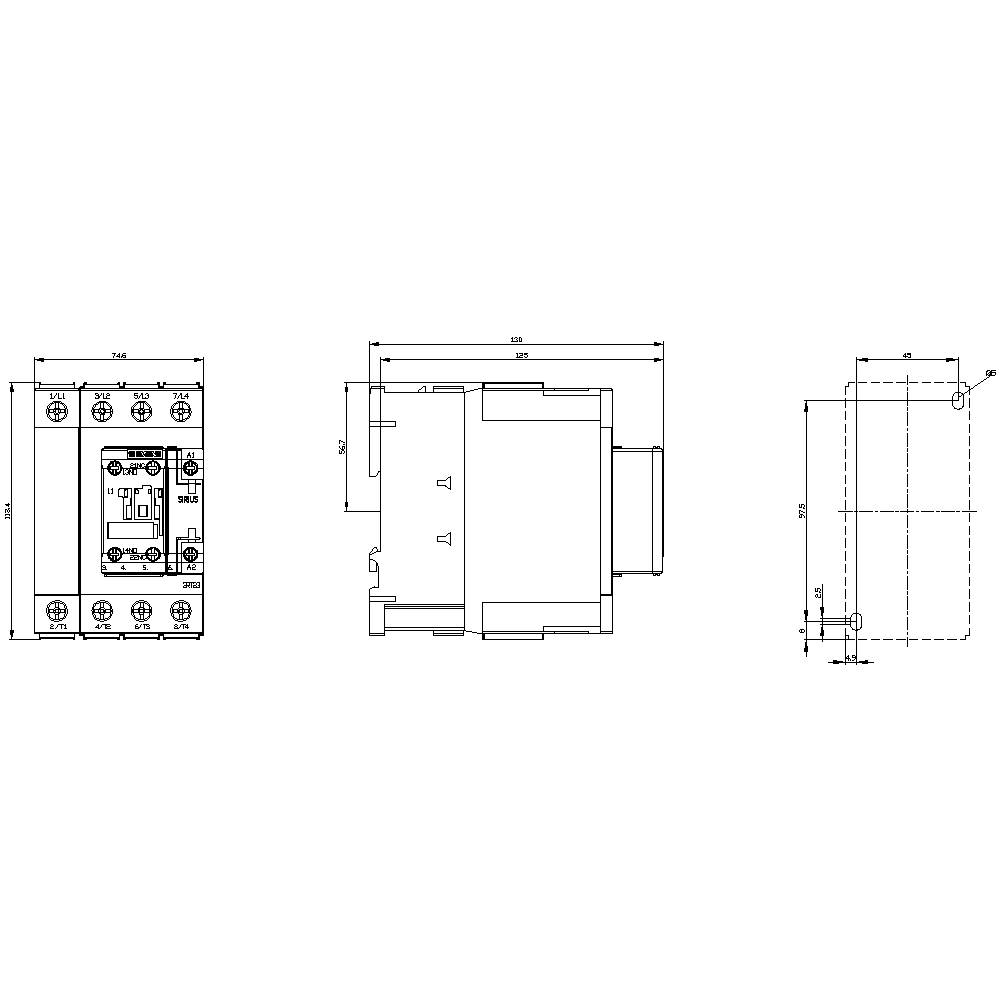

Technische Zeichnung eines elektrischen Bauteils mit Maßen: Breite 96mm, Höhe 105mm, Tiefe 52mm. Front-, Seiten- und Draufsicht dargestellt.

1/4

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

4polig

Anschluss

Schraubklemme

Typ

3RT2337-1NB30

Baugröße

Datenblatt (PDF)

Lieferung Mo., 9. Nov.

Anzahl

Stück

Gesamt (CHF 578.12 / Stück)

CHF 578.12

zzgl. MwSt.

Kostenfreier Versand

nur CHF 55.71

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz, AC-1, 110 A/400 V/40 °C, S2, 4-polig, AC/DC 20-33V, 1S+1Ö

Drehstromschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Schaltmodul,Schütz

Technische Daten

Spannungsart: AC/DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 50 mm²
Leiterquerschnitt feindrähtig: 35 mm²

Produkt-Art: Schütz

Typ: 3RT2337-1NB30

Baugröße: S2

Polzahl: 4polig

Kontaktart: 4 Schließer

Hilfskontaktart: 1 Schließer
1 Öffner

Schaltspannung (max.): 400 V/AC

Dauerstrom (max.): 110 A

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Varistor

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schraubklemme

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 75 mm

Höhe: 114 mm

Tiefe: 130 mm

Abm.: (B x H x T) 75 x 114 x 130 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 4

: 1

: 1

: 38 A

: 110 A

: 20-33 V

: 20-33 V

: 20-33 V

: Schraubanschluss

: AC/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1700490 Siemens 3RT2337-1NB30 Schütz 4 Schließer mit Varistor Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1700490 Siemens 3RT2337-1NB30 Schütz 4 Schließer mit Varistor Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Schütz AC-1, 110 A, 400 V / 40 °C, 4-polig, AC/DC 20-33 V, 50/60 Hz, mit integriertem Varistor, Hilfskontakte: 1 S + 1 Ö, Schraubanschluss, Baugröße: S2 Schütz SIRIUS 3RT23 zum Schalten von ohmschen Verbrauchern.
Die Schütze 3RT23 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASi oder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT23 sind klimafest und weltweit zugelassen (z.B. IEC und UL/CSA).
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
