Name: Siemens 3RT2316-2AK60 Schütz 4 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.
Brand: Siemens
SKU: 1729869
Availability: BackOrder

Industrieschütz mit Beschriftung 'Siemens SIRIUS', zeigt Anschlüsse und Steuerungskomponenten. Geeignet für industrielle Anwendungen.

Ein geöffnetes Schaltschrank zeigt komplexe Verdrahtung, während draußen ein Fahrzeug mit Wasser bespritzt wird.

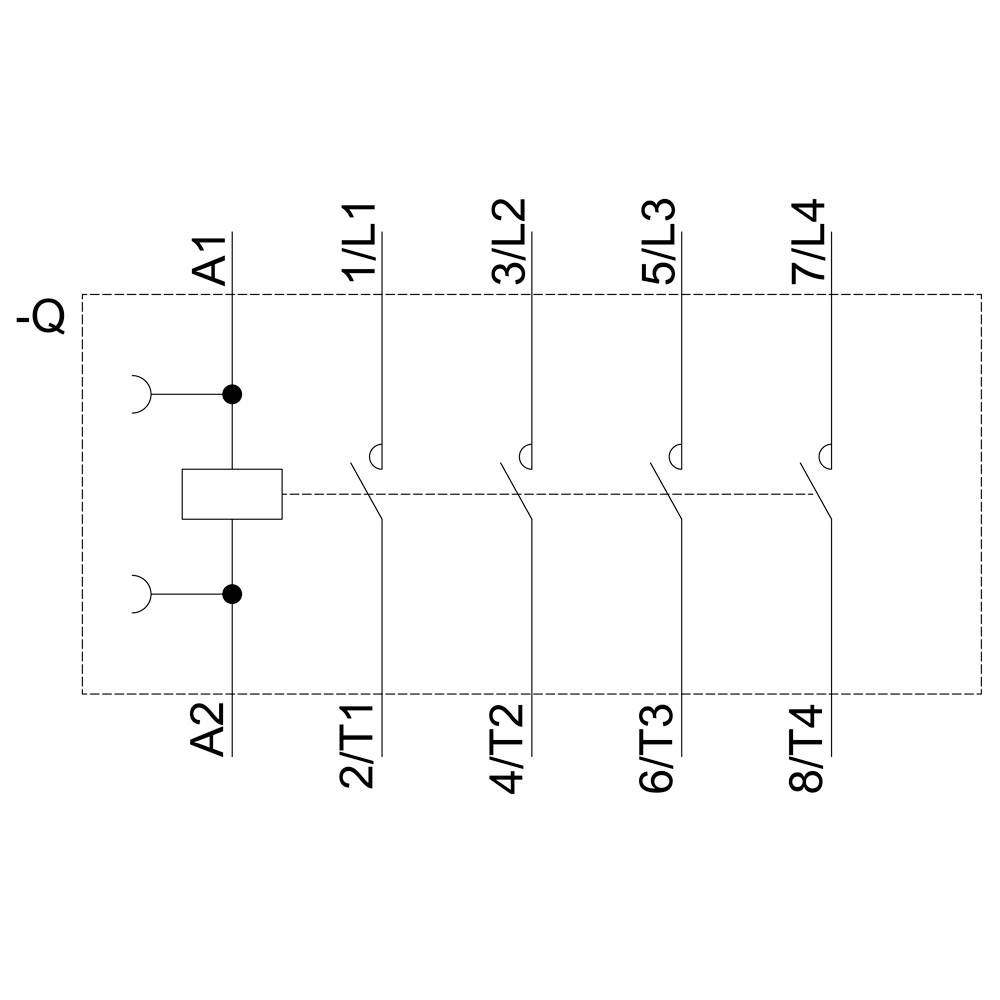

Schema eines Schützschaltplans mit vier Schaltkontakten und einer Spule, gezeigt durch A1 und A2. Verbunden mit den Eingängen L1 bis L4 und Ausgängen T1 bis T4.

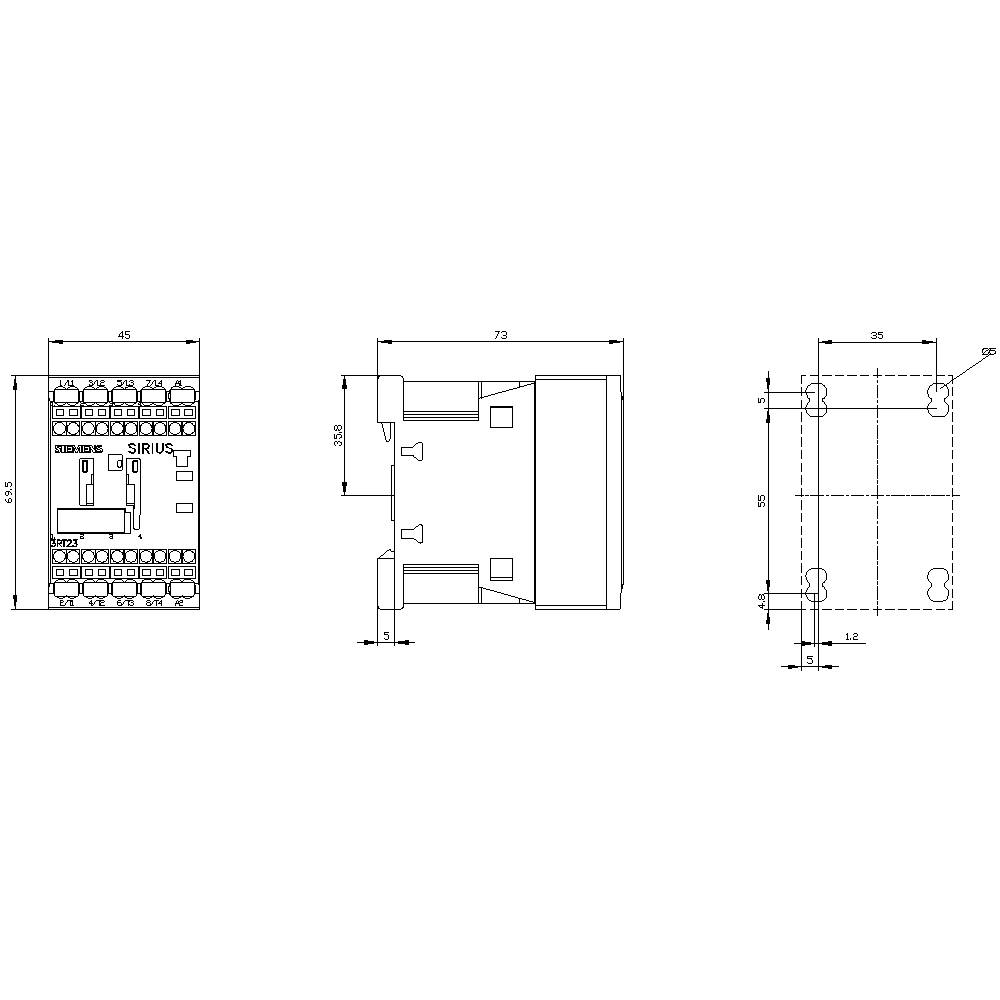

Technische Zeichnung eines Gerätes mit Abmessungen: Breite 45 mm, Tiefe 73 mm, Höhe 65 mm. Zeigt Front-, Seiten- und Draufsicht.

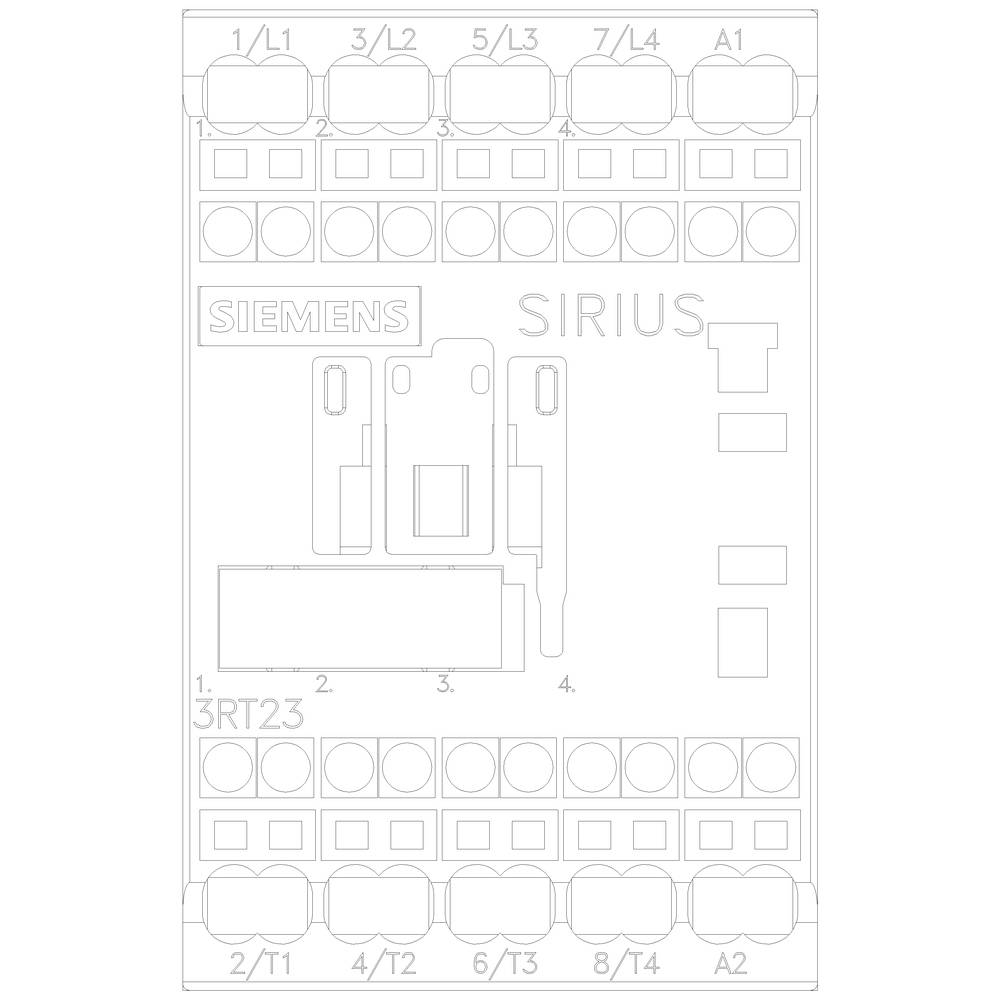

Schaltbild eines Siemens SIRIUS Schützes mit nummerierten Anschlussklemmen für elektrische Verdrahtung.

1/5

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

4polig

Anschluss

Federzuganschluss

Typ

3RT2316-2AK60

Baugröße

S00

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 30. Nov.

Anzahl

Stück

Gesamt (CHF 61.95 / Stück)

CHF 61.95

inkl. MwSt.

nur CHF 8.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz, AC-1, 18 A/400 V/40 °C, S00, 4-polig, AC 110V/50Hz, 120V/60Hz

Drehstromschütz,Installationsschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Schaltmodul,Schütz

Technische Daten

Spannungsart: AC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 4 mm²
Leiterquerschnitt feindrähtig: 2.5 mm²

Produkt-Art: Schütz

Typ: 3RT2316-2AK60

Baugröße: S00

Polzahl: 4polig

Kontaktart: 4 Schließer

Hilfskontaktart: 4 Schließer

Steuerspannung (min.): 110 V/AC

Steuerspannung (max.): 120 V/AC

Steuerspannungs-Bereich: 110 - 120 V/AC

Schaltspannung (max.): 400 V/AC

Dauerstrom (max.): 18 A

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 70 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 4 kW

: 4

: 9 A

: 18 A

: Federzuganschluss

: AC

: 8.5 A

: 4 kW

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennspannung

Siemens 3RT2015-1AB01 Schütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Single 1 St.

Bestell-Nr.:1749917

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Siemens 3RT2015-1AP01 Schütz 3 Schließer 3 kW 230 V/AC 7 A mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1431023

Lieferung Fr., 30. Okt.

17 StückConrad Electronic

230 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 41.95^*

Siemens 3RT2015-1AP02 Schütz 3 Schließer 3 kW 230 V/AC 7 A mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1431140

Lieferung Fr., 30. Okt.

8 StückConrad Electronic

230 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 37.95^*

Siemens 3RT2015-1BB41 Schütz 3 Schließer 3 kW 24 V/DC 7 A mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1431141

Lieferung Fr., 30. Okt.

47 StückConrad Electronic

24 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

Siemens 3RT2015-1BB42 Schütz 3 Schließer 3 kW 24 V/DC 7 A mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1431115

Lieferung Fr., 30. Okt.

25 StückConrad Electronic

24 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

Siemens 3RT2015-1BB44-3MA0 Schütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1730331

Lieferung Fr., 30. Okt.

2 StückConrad Electronic

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 61.95^*

Siemens 3RT2015-1FB41 Schütz 3 Schließer 690 V/AC mit Diode Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1730339

Lieferung Fr., 30. Okt.

3 StückConrad Electronic

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Siemens 3RT2015-2AP01 Schütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1730363

Lieferung Fr., 30. Okt.

4 StückConrad Electronic

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Siemens 3RT2015-2BB41 Schütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1730505

Lieferung Fr., 30. Okt.

19 StückConrad Electronic

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

Siemens 3RT2015-2BB42 Schütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1730507

Lieferung Fr., 30. Okt.

30 StückConrad Electronic

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1729869 Siemens 3RT2316-2AK60 Schütz 4 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1729869 Siemens 3RT2316-2AK60 Schütz 4 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Schütz AC-1, 18 A, 400 V / 40 °C, 4-polig, AC 110 V, 50 Hz / 120 V, 60 Hz, Federzuganschluss, Baugröße: S00 Schütz SIRIUS 3RT23 zum Schalten von ohmschen Verbrauchern.
Die Schütze 3RT23 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASi oder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT23 sind klimafest und weltweit zugelassen (z.B. IEC und UL/CSA).
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
