Siemens 3RT2045-1AP00 Leistungsschütz 3 Schließer 1000 V/AC 1 St.

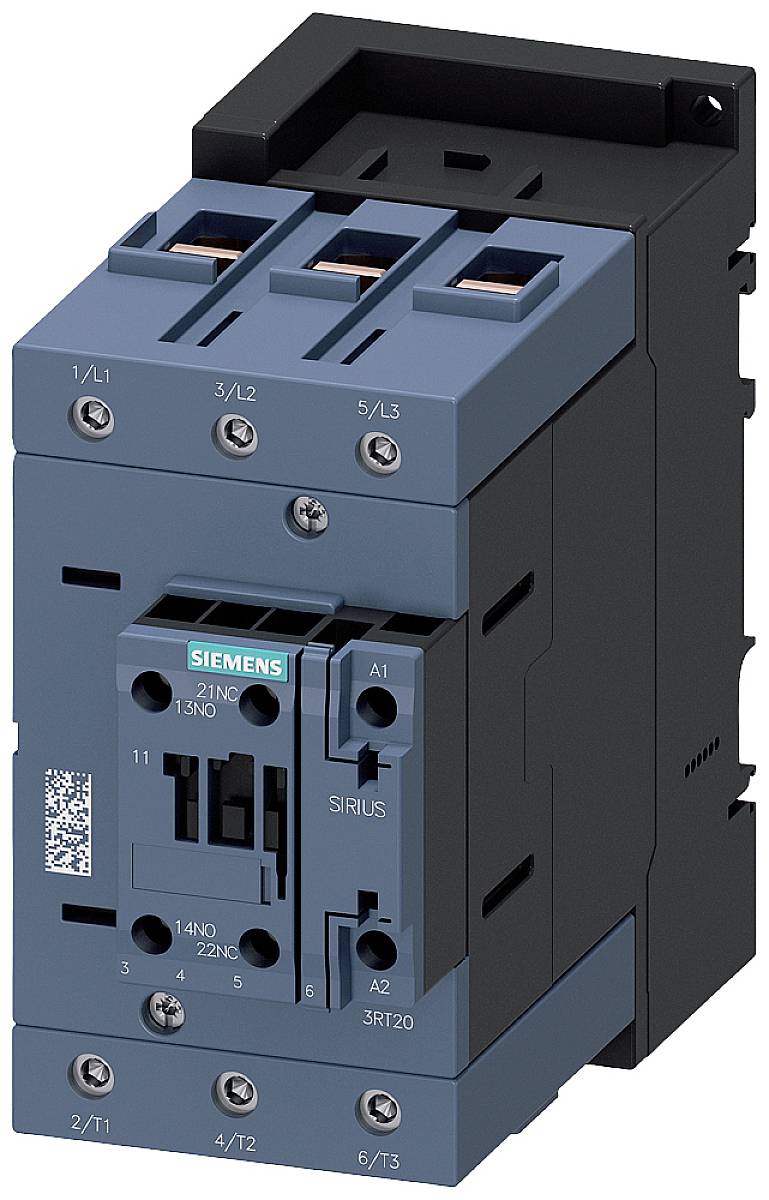

'Industrieller Schütz von Siemens in seitlicher Ansicht mit blauer und schwarzer Gehäusefarbe, geeignet für elektrische Schalttafeln.'

Abbildung ähnlich

Ein geöffneter Schaltschrank mit elektrischen Komponenten links und eine regennasse Glasscheibe, die Maschinen im Hintergrund zeigt.

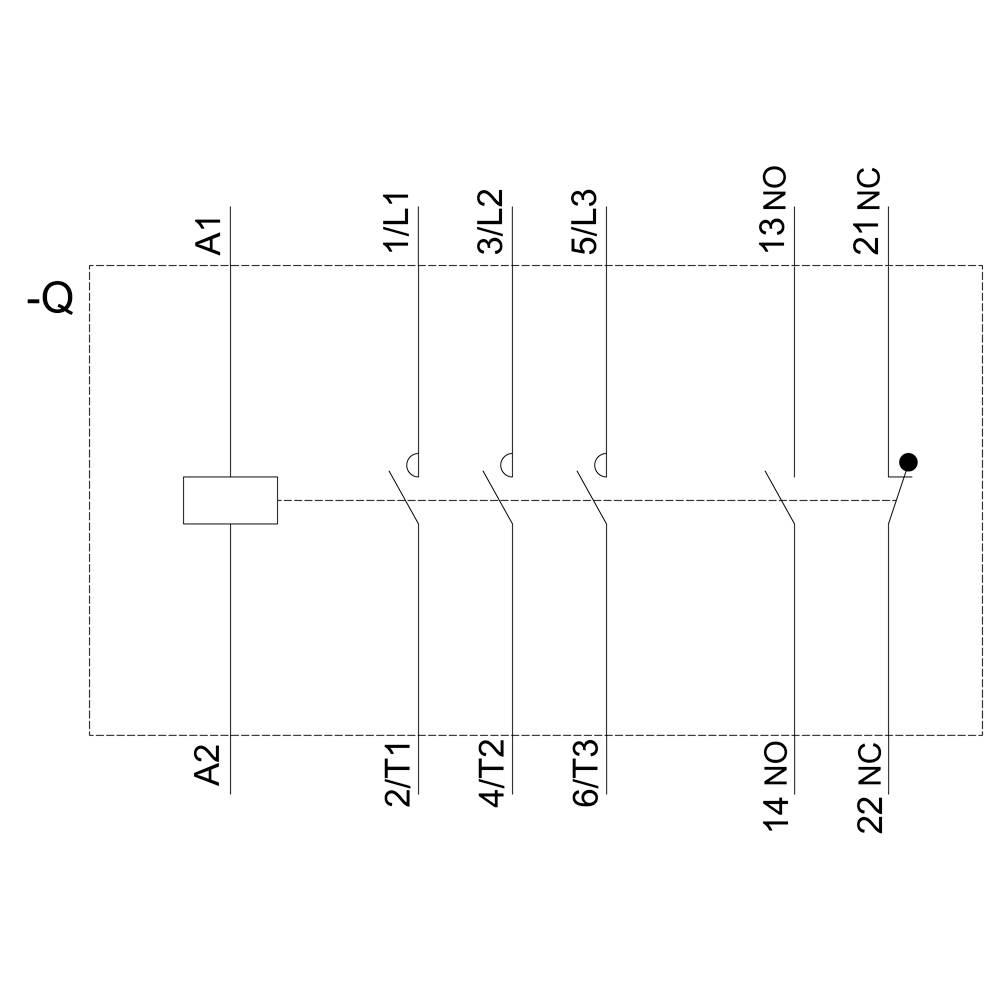

Schaltplan eines Relais mit Spulenkontakten A1 und A2, und Schaltkontakten 1/1L1, 3/L2, 5/L3, 2/1T1, 4/T2, 6/T3, 13/NO, 21/NC.

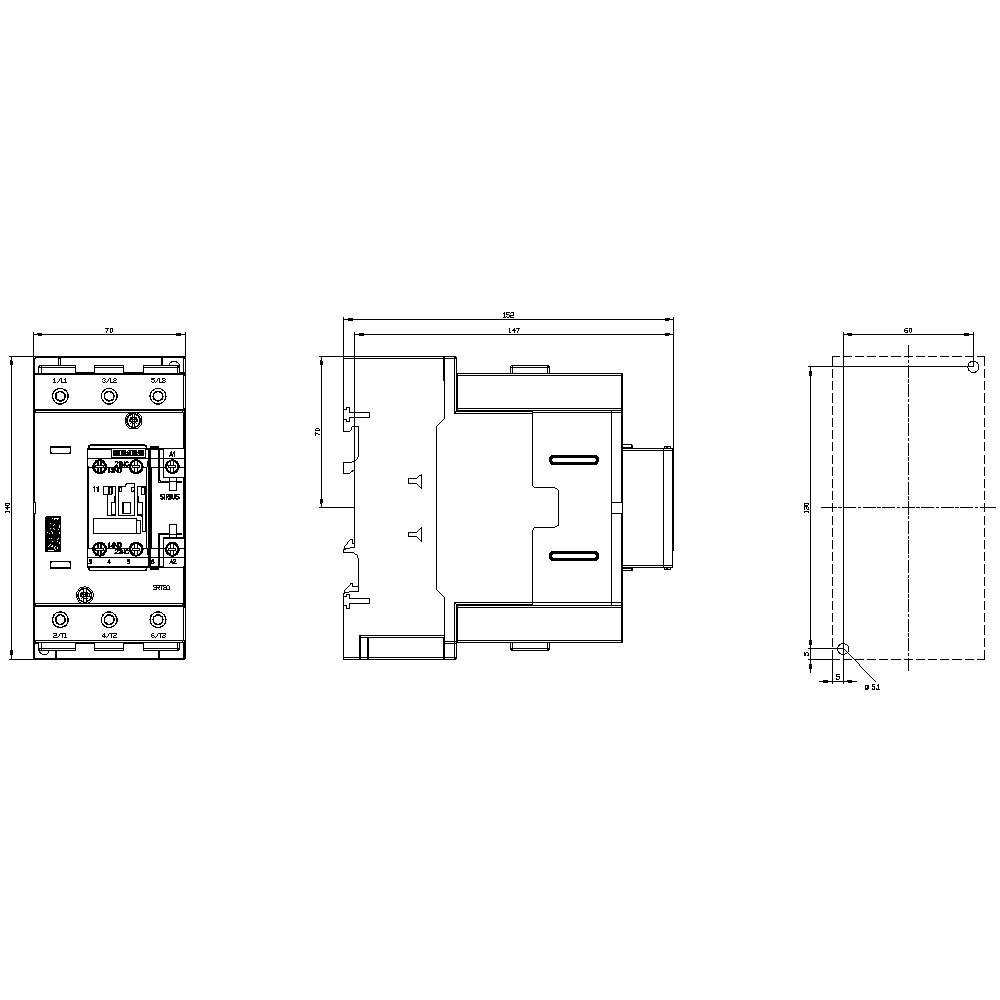

Technische Zeichnung eines elektrischen Bauteils mit Anschlüssen, Schraubenlöchern und Maßen von verschiedenen Ansichten.

1/4

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

1000 V/AC

Anschluss

Schrauben

Typ

3RT2045-1AP00

Datenblatt (PDF)

Sofort-Lieferung ven. 25 septembre

2 Stück

Anzahl

Stück

Gesamt (CHF 214.57 / Stück)

CHF 395.50

-46 %

CHF 214.57

zzgl. MwSt.

Kostenfreier Versand

nur CHF 27.86

Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz, AC-3e, 80 A/37 kW/400V, 3-polig, AC 230V/50Hz, 1S+1Ö, Schraubanschluss

Anzahl der Hilfskontakte als Schließer: 1
Bemessungsbetriebsleistung bei AC-3, 400 V: 37 kW
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Schließer als Hauptkontakte: 3
Höhe: 140 mm
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 125 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 80 A
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsbetriebsleistung NEMA: 60 kW
Spannungsart zur Betätigung: AC

Technische Daten

Spannungsart: AC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 70 mm²
Leiterquerschnitt feindrähtig: 50 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT2045-1AP00

Baugröße: S3

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 1000 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 70 mm

Höhe: 140 mm

Tiefe: 152 mm

Abm.: (B x H x T) 70 x 140 x 152 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 37 kW

: 3

: 1

: 1

: 80 A

: 125 A

: Schraubanschluss

: AC

: 66 A

: 44.129925

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1746497 Siemens 3RT2045-1AP00 Leistungsschütz 3 Schließer 1000 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1746497 Siemens 3RT2045-1AP00 Leistungsschütz 3 Schließer 1000 V/AC 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3, 80 A, 37 kW / 400 V, 3-polig, AC 230 V, 50 Hz, Hilfskontakte: 1 S + 1 Ö, Schraubanschluss, Baugröße: S3 Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASioder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.
Die Leistungsschütze 3RT2 lösen die bewährte Baureihe 3RT1 (bis 55 kW) ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
