Siemens 3RT2038-3AM20 Schütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

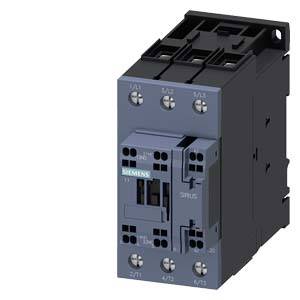

Ein dreipoliger Industrie-Schütz von Siemens, schwarz-grau, mit mehreren Schraubanschlüssen oben und unten, gekennzeichnet mit 'SIRIUS'.

Abbildung ähnlich

Ein Schaltschrank mit offenen Elektronikkomponenten steht neben einem Fenster, das von Wassertropfen bedeckt ist. Im Hintergrund ist eine industrielle Maschine zu sehen.

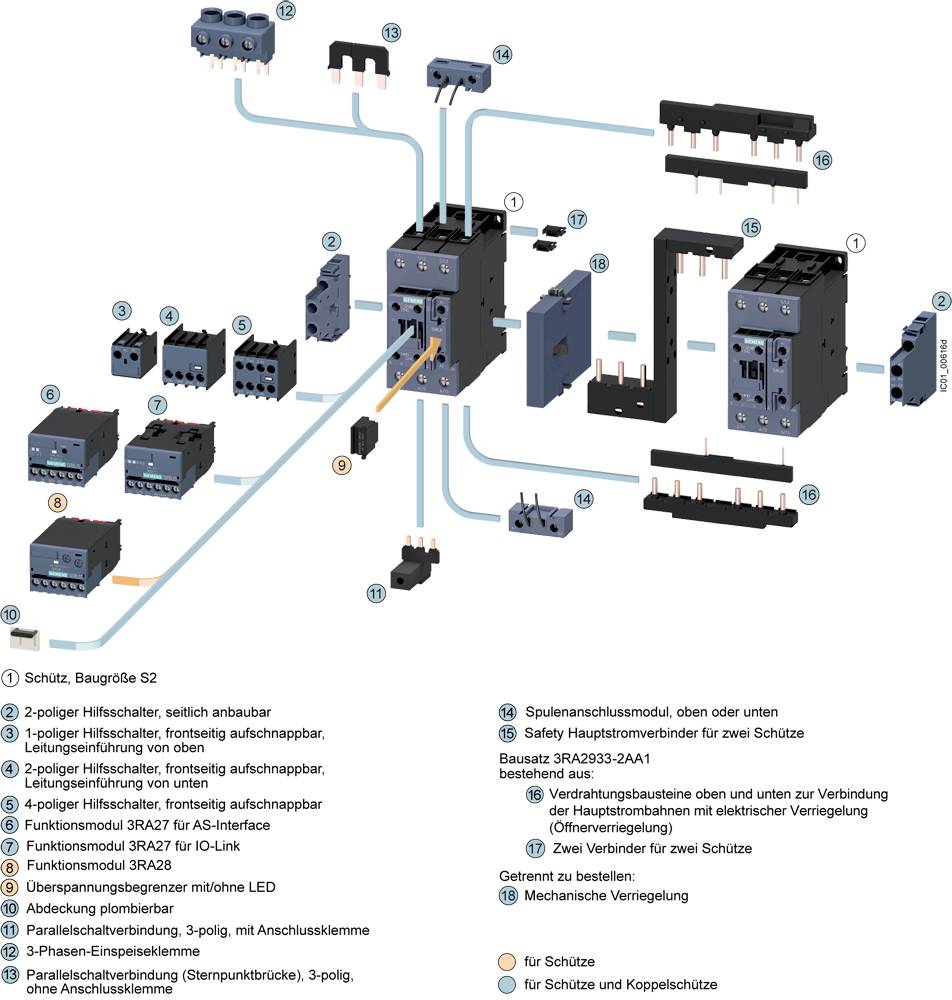

'Grafik eines Schützes der Baureihe S2 mit nummerierten Teilen, die deren Funktionen und Anschlussmöglichkeiten darstellen.'

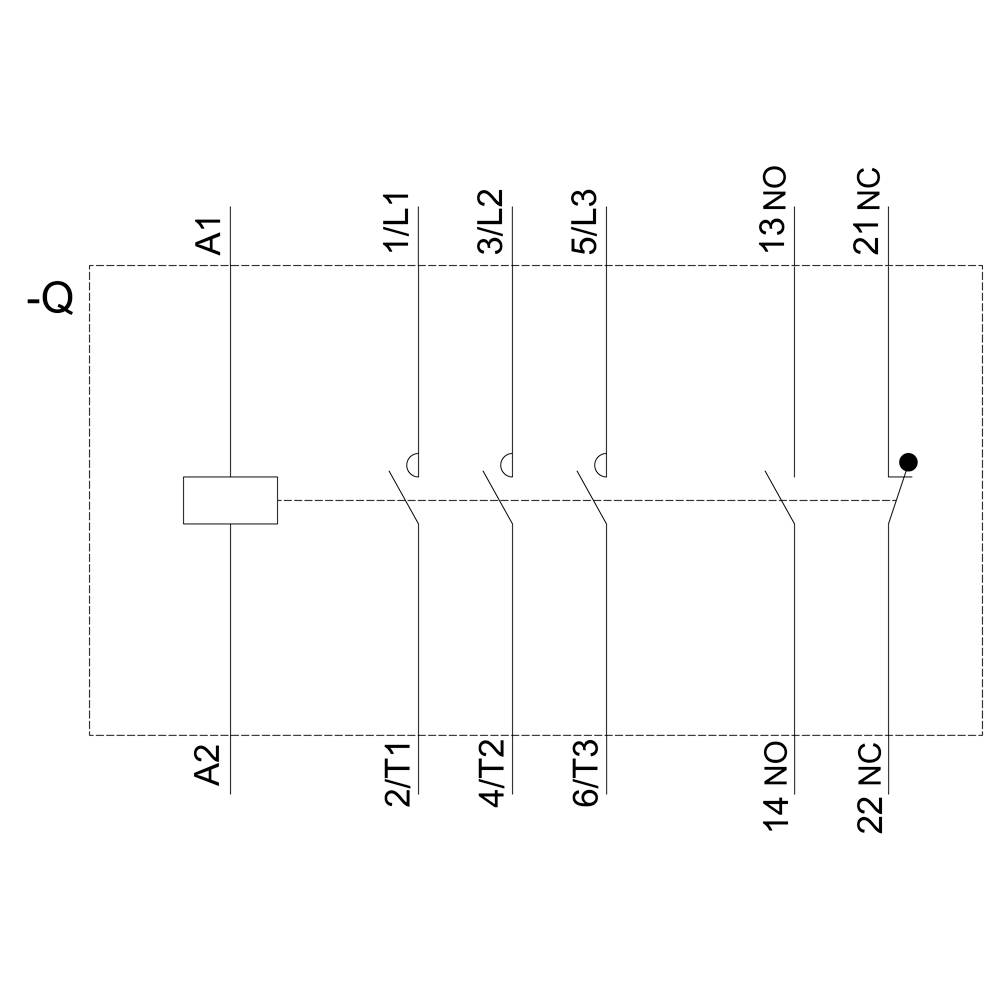

Schaltplan eines Relais mit Spulenanschlüssen A1 und A2 sowie Schaltkontakte 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13/NO, 21/NC, 14/NO, 22/NC.

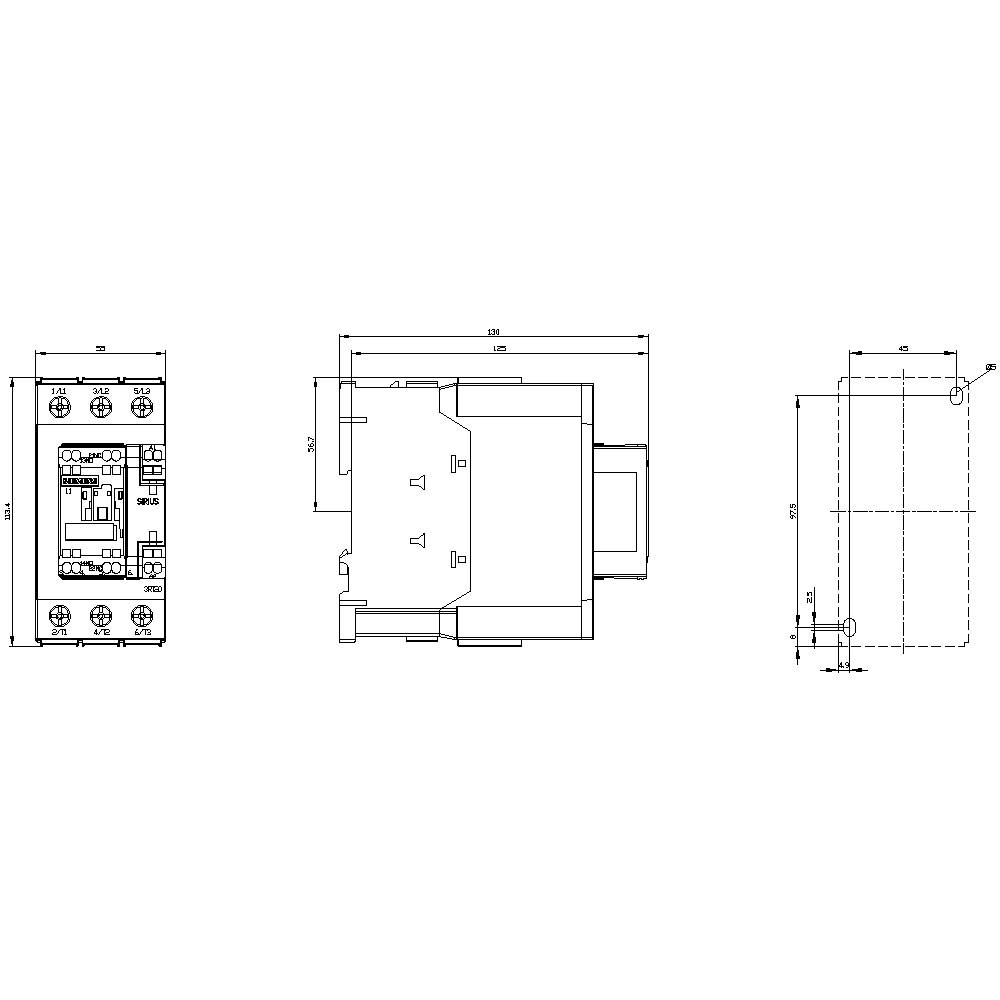

Technische Zeichnung eines elektrischen Bauteils mit Front-, Seiten- und Draufsicht. Abmessungen und Anschlussdetails sind angegeben.

1/5

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

3polig

Nennspannung

690 V/AC

Anschluss

Schrauben

Verpackungsart

Piece

Datenblatt (PDF)

Lieferung Mo., 9. Nov.

Anzahl

Stück

Gesamt (CHF 236.77 / Stück)

CHF 274.79

-14 %

CHF 236.77

zzgl. MwSt.

Kostenfreier Versand

nur CHF 27.86

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz,AC-3e,80A/37kW/400V,3-polig,AC208V,50/60Hz,1S+1Ö,Schraubanschluss/Federzuganschluss

Drehstromschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Schaltmodul,Schütz

Technische Daten

Spannungsart: AC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 50 mm²
Leiterquerschnitt feindrähtig: 35 mm²

Verpackungsart: Piece

Produkt-Art: Schütz

Typ: 3RT2038-3AM20

Baugröße: S2

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 80 A

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 55 mm

Höhe: 114 mm

Tiefe: 130 mm

Abm.: (B x H x T) 55 x 114 x 130 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 37 kW

: 3

: 1

: 1

: 80 A

: 90 A

: Schraubanschluss

: AC

: 55 A

: 36.7749375

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1746466 Siemens 3RT2038-3AM20 Schütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1746466 Siemens 3RT2038-3AM20 Schütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3, 80 A, 37 kW / 400 V, 3-polig, AC 208 V, 50/60 Hz, Hilfskontakte: 1 S + 1 Ö, Hauptstromkreis: Schraubanschluss, Steuer- und Hilfstromkreis: Federzuganschluss, Baugröße: S2 Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASioder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.
Die Leistungsschütze 3RT2 lösen die bewährte Baureihe 3RT1 (bis 55 kW) ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
