Name: Siemens 3RT2036-3AP00 Leistungsschütz 3 Schließer 22 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1
Brand: Siemens
SKU: 1705913
Availability: BackOrder

Das Bild zeigt einen elektrischen Schütz von Siemens, ein Gerät zur Steuerung hoher elektrischer Ströme, hauptsächlich in industriellen Anwendungen.

Automatisierte Waschanlage mit offener Schalttafel. Mehrere Steuerungsschalter und Drähte sind sichtbar. Wassertropfen auf der Scheibe.

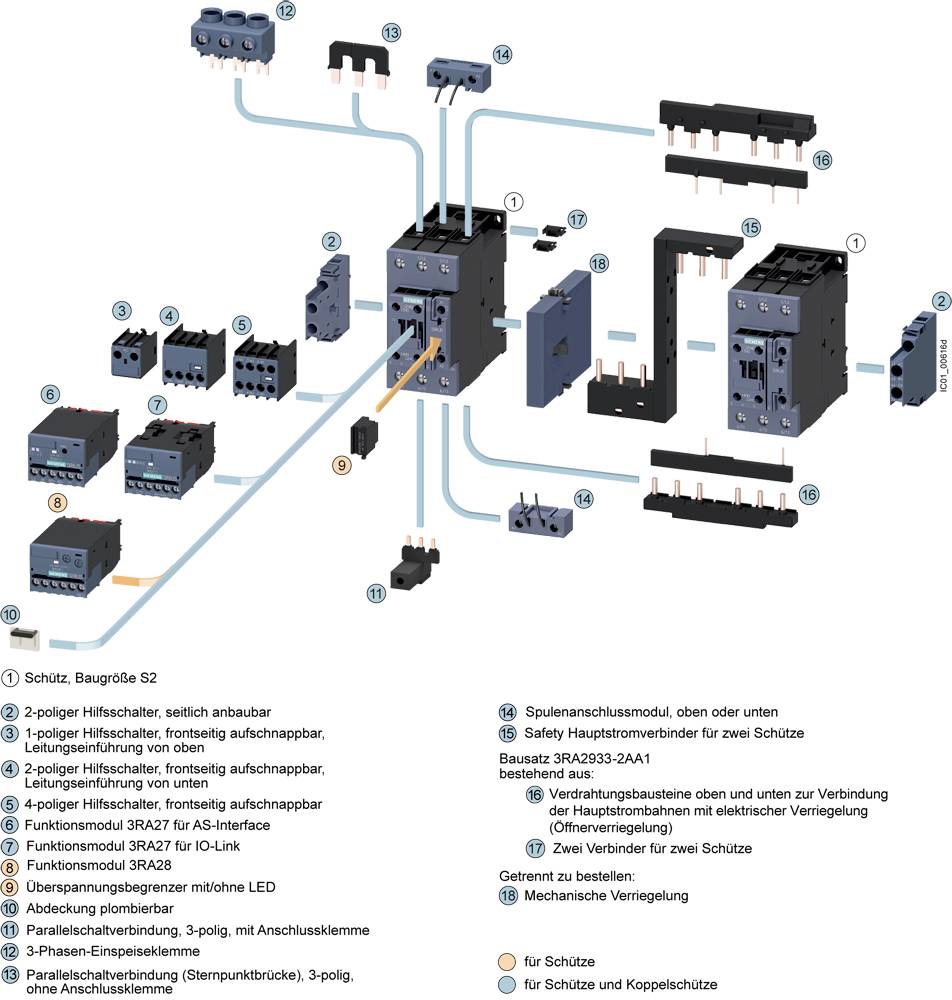

Explosionszeichnung eines Schützsystems mit Beschriftungen und Nummern zu den Bauteilen. Zeigt 3-polige und 2-polige Hilfsschalter, Verdrahtungsbrücken, Vorsicherungen und weitere Komponenten.

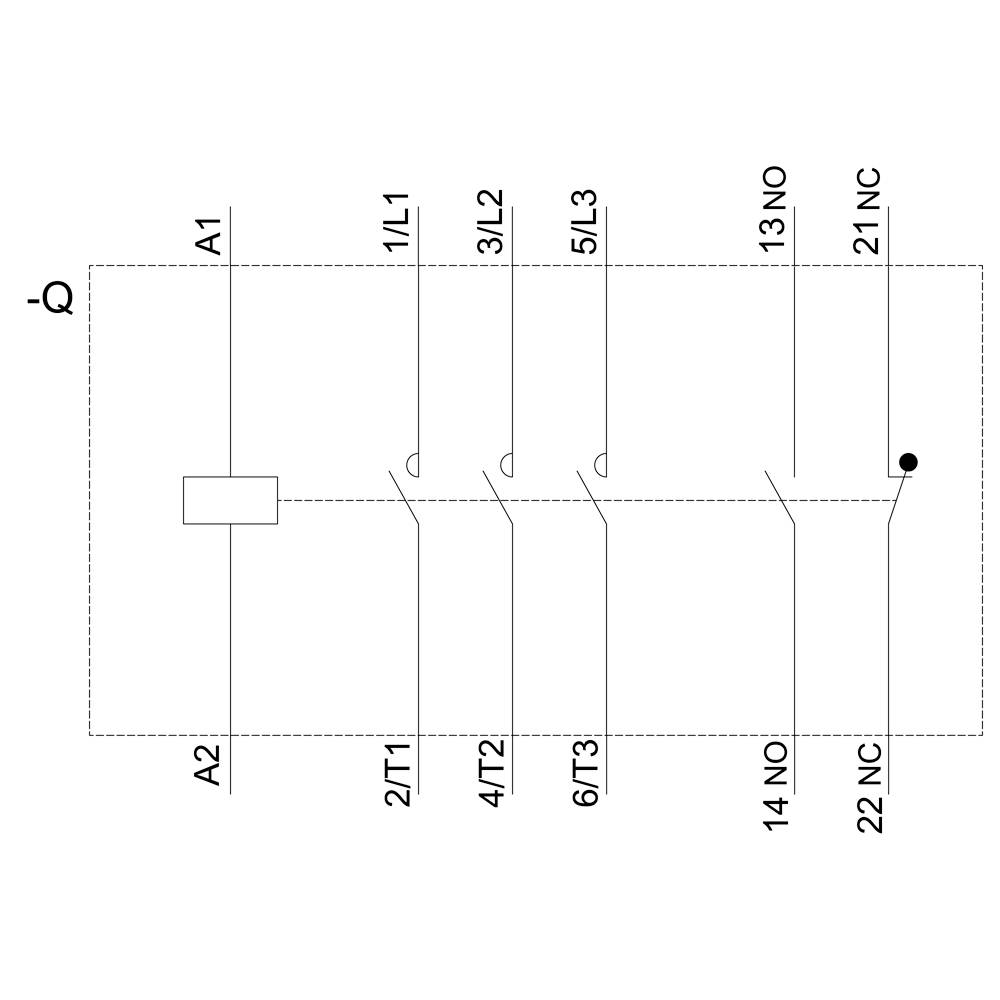

Schaltsymbol einer elektrischen Schaltung, Typ 'D', zeigt mehrere miteinander verbundene Schalter mit Beschriftungen: A1, A2, 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, 13 NO, 14 NC, 21 NC, 22 NC.

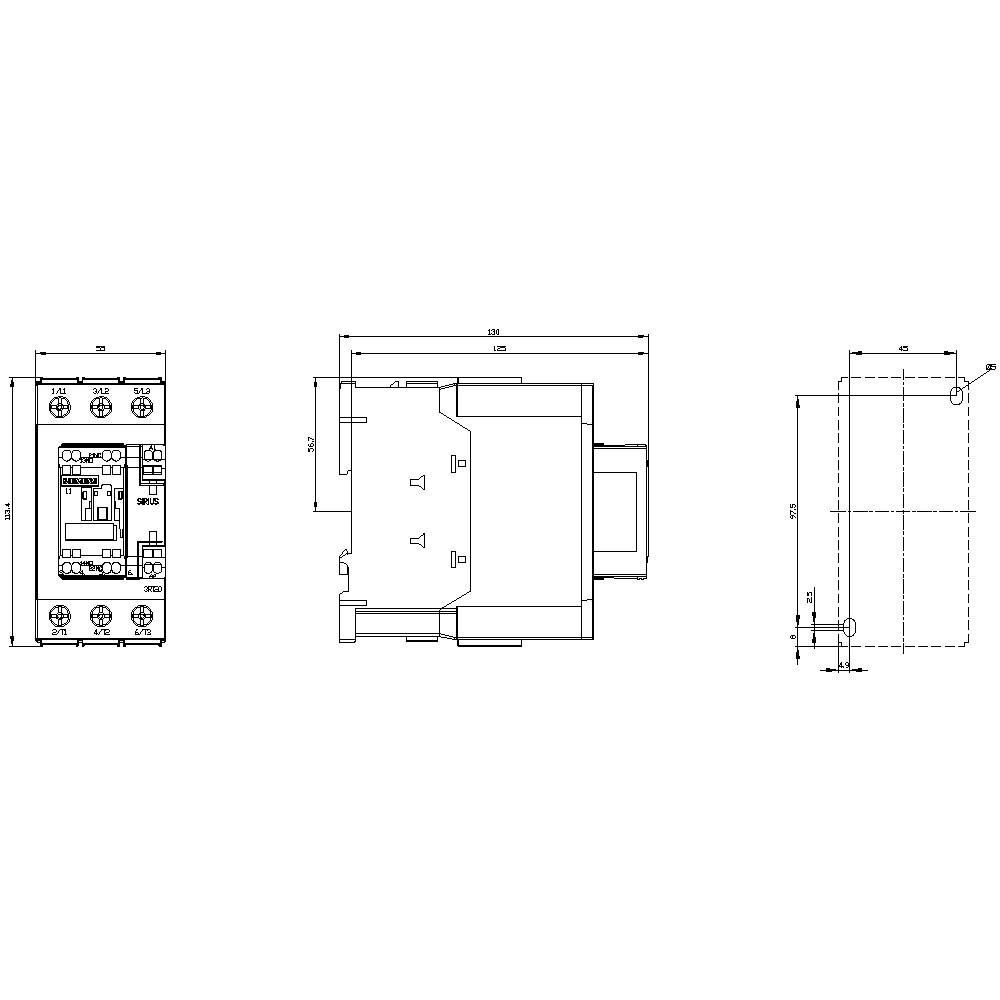

Technische Zeichnung eines Relaisgehäuses mit Vorder-, Seiten- und Oberansicht. Maße und Positionen der Befestigungspunkte sind angegeben.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Leistung

22 kW

Anschluss

Schrauben

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 10. Dez.

Anzahl

Stück

Gesamt (CHF 181.95 / Stück)

CHF 181.95

inkl. MwSt.

nur CHF 20.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz,AC-3e,50A/22kW/400V,3-polig,AC230V/50Hz,1S+1Ö,Schraubanschluss/Federzuganschluss

Hilfsschalter

Technische Daten

Spannungsart: AC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 50 mm²
Leiterquerschnitt feindrähtig: 35 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT2036-3AP00

Baugröße: S2

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 230 V/AC (max)

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 51 A

: 22 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 55 mm

Höhe: 114 mm

Tiefe: 130 mm

Abm.: (B x H x T) 55 x 114 x 130 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 22 kW

: 3

: 1

: 1

: 51 A

: 70 A

: 230-230 V

: Schraubanschluss

: AC

: 41 A

: 29.42

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Verpackungsart

Siemens 3RT2035-1AB00 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746877

Lieferung Do., 10. Dez.

Conrad Electronic

18.5 kW

Piece

Stück

Min.: 1

Vielfache: 1

CHF 143.95^*

Siemens 3RT2035-1AB00-1AA0 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1704997

Lieferung Fr., 4. Dez.

Conrad Electronic

18.5 kW

Piece

Stück

Min.: 1

Vielfache: 1

CHF 167.95^*

Siemens 3RT2035-1AB04 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746878

Lieferung Fr., 4. Dez.

Conrad Electronic

Piece

Stück

Min.: 1

Vielfache: 1

CHF 157.95^*

Siemens 3RT2035-1AC10 Leistungsschütz 3 Schließer 690 V/AC Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1704998

Lieferung Fr., 4. Dez.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 149.95^*

Siemens 3RT2035-1AC20 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746879

Lieferung Do., 10. Dez.

Conrad Electronic

18.5 kW

Piece

Stück

Min.: 1

Vielfache: 1

CHF 143.95^*

Siemens 3RT2035-1AC24 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746880

Lieferung Fr., 4. Dez.

Conrad Electronic

18.5 kW

Stück

Min.: 1

Vielfache: 1

CHF 157.95^*

Siemens 3RT2035-1AD00 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1749096

Lieferung Fr., 4. Dez.

Conrad Electronic

18.5 kW

Piece

Stück

Min.: 1

Vielfache: 1

CHF 149.95^*

Siemens 3RT2035-1AD04 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746881

Lieferung Fr., 4. Dez.

Conrad Electronic

18.5 kW

Piece

Stück

Min.: 1

Vielfache: 1

CHF 167.95^*

Siemens 3RT2035-1AF00 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746882

Lieferung Do., 10. Dez.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 143.95^*

Siemens 3RT2035-1AF04 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746883

Lieferung Fr., 4. Dez.

Conrad Electronic

18.5 kW

Piece

Stück

Min.: 1

Vielfache: 1

CHF 157.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1705913 Siemens 3RT2036-3AP00 Leistungsschütz 3 Schließer 22 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1705913 Siemens 3RT2036-3AP00 Leistungsschütz 3 Schließer 22 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1

Beschreibung

Leistungsschütz, AC-3e/AC-3, 51 A, 22 kW / 400 V, 3-polig, AC 230 V, 50 Hz, Hilfskontakte: 1 S + 1 Ö, Hauptstromkreis: Schraubanschluss, Steuer- und Hilfstromkreis: Federzuganschluss, Baugröße: S2 Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASioder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.
Die Leistungsschütze 3RT2 lösen die bewährte Baureihe 3RT1 (bis 55 kW) ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
