Siemens 3RT2036-1AP00 Schütz 3 Schließer 22 kW 230 V/AC 50 A mit Hilfskontakt 1 St.

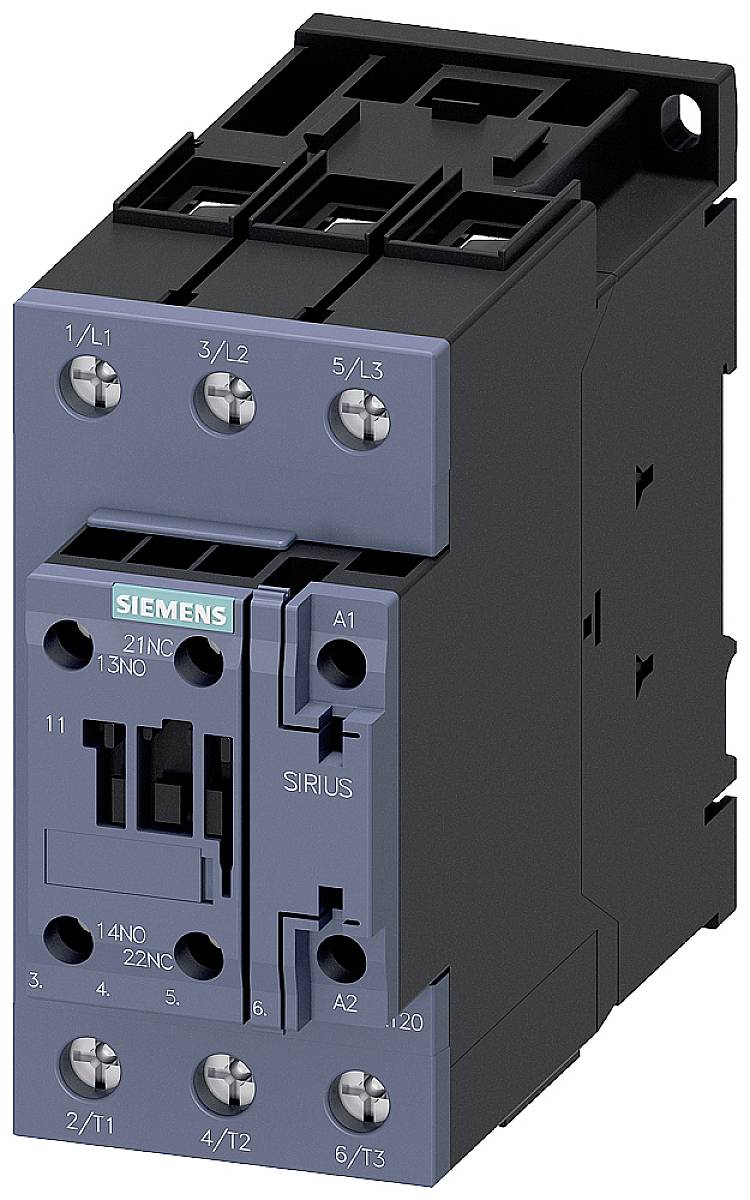

Ein elektrischer Schütz von Siemens mit der Aufschrift 'SIRIUS' auf der Vorderseite, zeigt Anschlüsse und technische Komponenten.

Abbildung ähnlich

Ein Schaltschrank mit offenen Türen zeigt komplexe elektronische Komponenten. Rechts sind durch ein verregnetes Fenster unscharfe Maschinen zu sehen.

Schaltplan eines Schützes, zeigt Bauteile und Verbindungen. Hauptfunktion: Steuerung elektrischer Stromkreise, inklusive Ersatzteile.

Schaltplan eines Relais mit Symbolen: A1, A2 für Spulenende, Kontakte 1/1, 2/TT, 3/L2, 5/L3, 13/NO, 21/NC, 22/NC. Diagramm zeigt Verbindungen.

Technische Zeichnung eines elektrischen Bauteils mit Abmessungen: Breite 52 mm, Tiefe 120 mm, Höhe 84 mm. Zeigt Anschlussdetails.

1/5

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

3polig

Nennspannung

230 V/AC

Laststrom

50 A

Leistung

22 kW

Datenblatt (PDF)

Sofort-Lieferung Di., 29. Sept.

8 Stück

Anzahl

Stück

Gesamt (CHF 172.02 / Stück)

CHF 172.02

zzgl. MwSt.

nur CHF 18.57

Nur noch 8 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz, AC-3e, 50 A/22 kW/400V, 3-polig, AC 230V/50Hz, 1S+1Ö, Schraubanschluss

Hilfsschalter

Technische Daten

Gewicht: 989 g
Verlustleistung: 4 W

Produkt-Art: Schütz

Typ: 3RT2036-1AP00

Baugröße: S2

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 1 Schließer
1 Öffner

Nennspannung: 230 V/AC

Schaltspannung (max.): 400 V/AC

Laststrom: 50 A

: 22 kW

Besonderheiten: mit Hilfskontakt

Montageart: Hutschiene

Anschluss: Schraubklemme

Mechanische Lebensdauer: 1.0E7

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 55 mm

Höhe: 114 mm

Tiefe: 130 mm

Abm.: (B x H x T) 55 x 114 x 130 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 22 kW

: 3

: 1

: 1

: 51 A

: 70 A

: 230-230 V

: Schraubanschluss

: AC

: 41 A

: 29.42

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1431164 Siemens 3RT2036-1AP00 Schütz 3 Schließer 22 kW 230 V/AC 50 A mit Hilfskontakt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1431164 Siemens 3RT2036-1AP00 Schütz 3 Schließer 22 kW 230 V/AC 50 A mit Hilfskontakt 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3, 51 A, 22 kW / 400 V, 3-polig, AC 230 V, 50 Hz, Hilfskontakte: 1 S + 1 Ö, Schraubanschluss, Baugröße: S2 Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASioder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.
Die Leistungsschütze 3RT2 lösen die bewährte Baureihe 3RT1 (bis 55 kW) ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
