Name: Siemens 3RT2027-2FB44-3MA0 Schütz 3 Schließer 15 kW 690 V/AC Passend für Marke (Relais): Siemens 1 St.
Brand: Siemens
SKU: 1746616
Availability: BackOrder

Ein elektrisches Schütz, das in Schaltschränken zur Steuerung von Stromkreisen eingesetzt wird. Hauptsächlich in Industrieanwendungen verwendet.

'Blick in eine geöffnete Schalttafel mit komplexer Verkabelung neben einem regennassen Fenster, das eine Industrieanlage zeigt.'

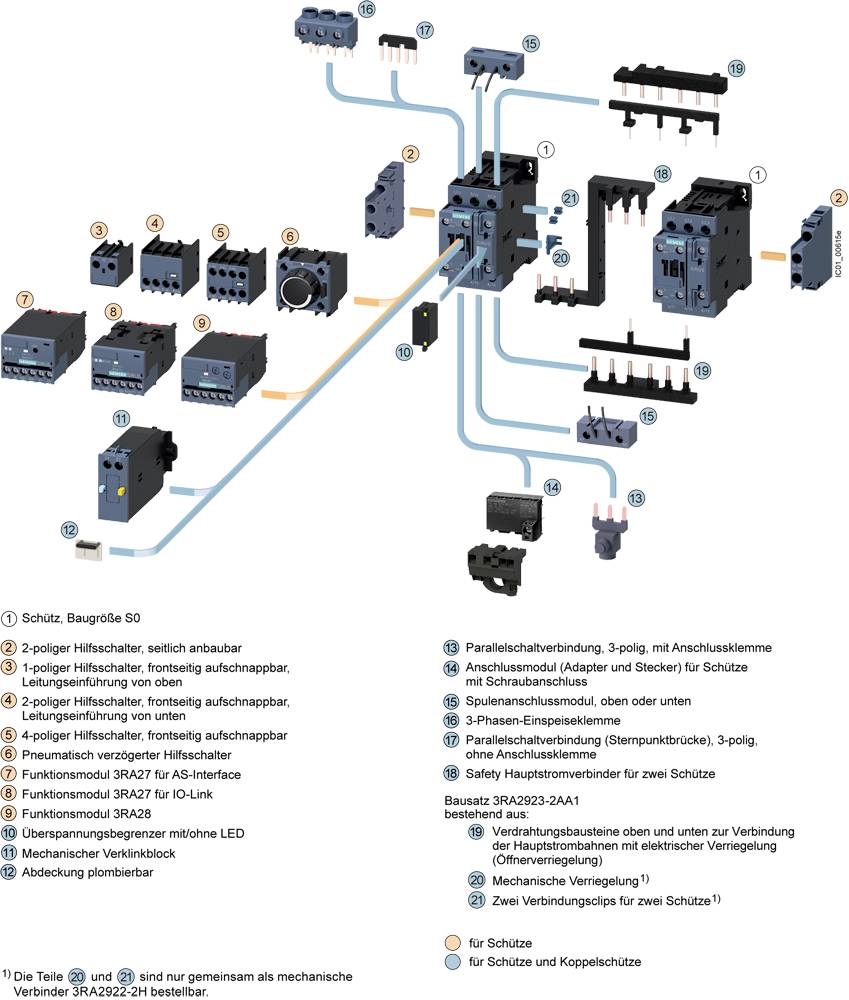

Explosionsgrafik eines Schützsystems mit nummerierten Komponenten und Legende. Zubehörteile wie Hilfsschalter und LED-Modul sind detailliert dargestellt.

'Schaltplan eines Schützes mit Anschlüssen A1, A2, L1, L2, L3, T1, T2, T3 und Nummern 13 bis 44. Zeigt Schaltmechanismus und Verbindungen.'

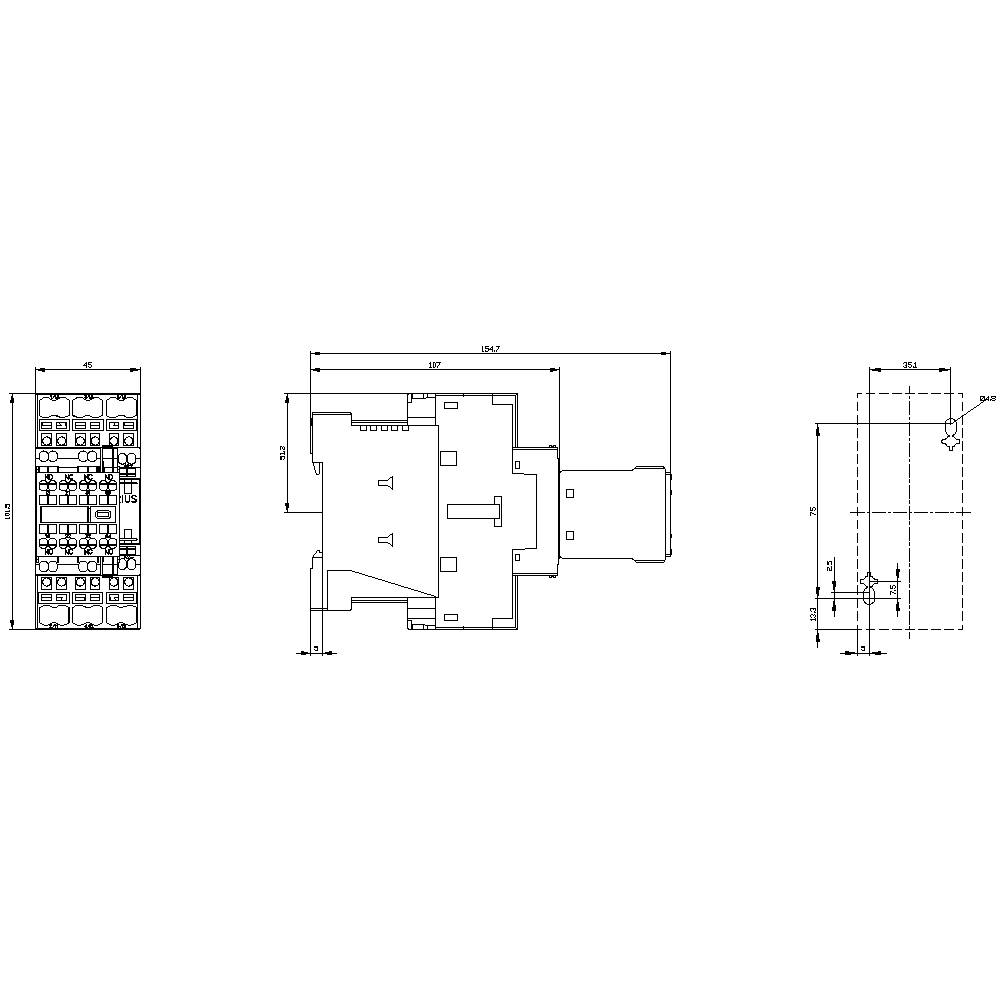

'Technische Zeichnungen eines Gebäudes, die Grundriss, Vorderansicht und Seitenansicht mit detaillierten Abmessungen zeigen.'

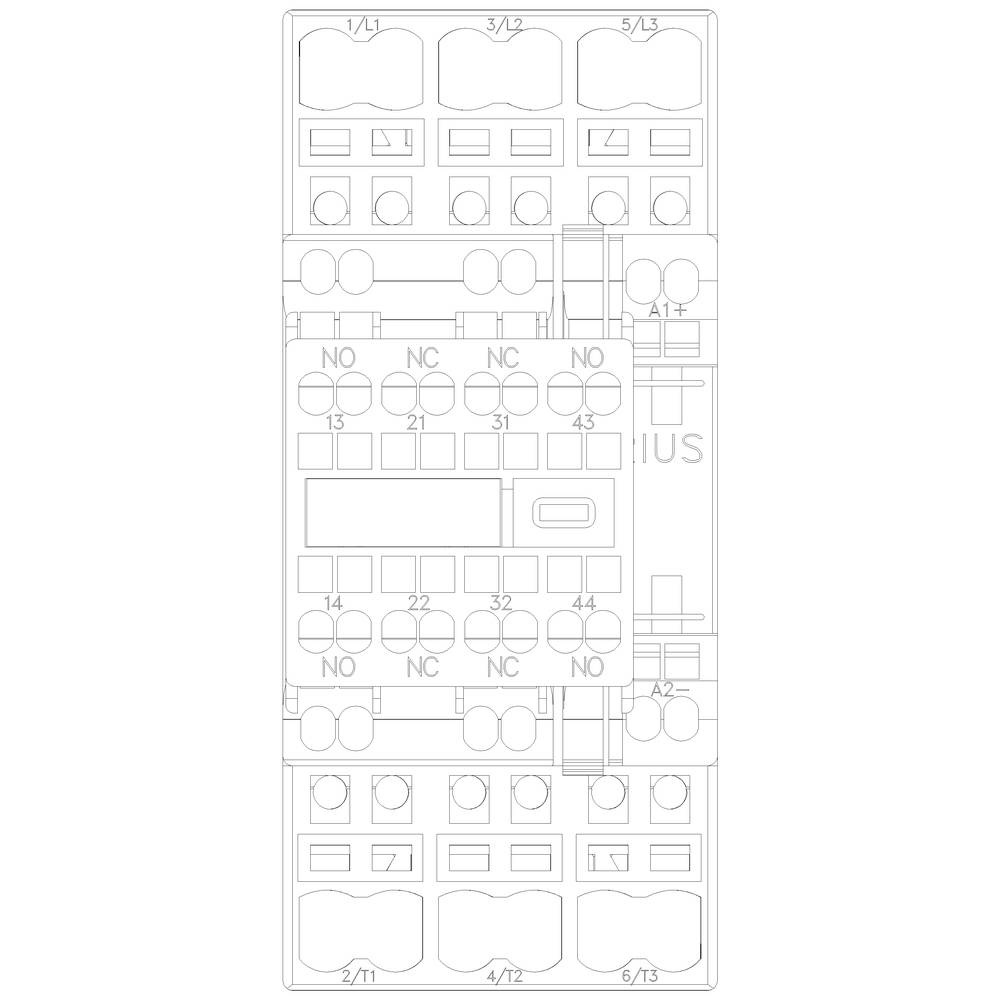

'Schaltkreislayout mit mehreren Anschlüssen, nummeriert von 1/1 bis 6/3, einige mit Beschriftungen wie NO, A1+'

1/6

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

3polig

Nennspannung

690 V/AC

Leistung

15 kW

Anschluss

Federzuganschluss

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 30. Nov.

Anzahl

Stück

Gesamt (CHF 203.95 / Stück)

CHF 203.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz, AC-3e, 32 A/15 kW/400V, 3-polig, DC 24V, 2S+2Ö, Federzuganschluss

Anzahl der Hilfskontakte als Schließer: 2
Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Schließer als Hauptkontakte: 3
Höhe: 102 mm
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 50 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 32 A
Anschlussart Hauptstromkreis: Federzuganschluss
Bemessungsbetriebsleistung NEMA: 20 kW
Spannungsart zur Betätigung: DC

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 10 mm²
Leiterquerschnitt feindrähtig: 6 mm²

Produkt-Art: Schütz

Typ: 3RT2027-2FB44-3MA0

Baugröße: S0

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Steuerspannung (min.): 24 V/DC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 24 - 24 V/DC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 32 A

: 15 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 102 mm

Tiefe: 154 mm

Abm.: (B x H x T) 45 x 102 x 154 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 15 kW

: 3

: 2

: 2

: 32 A

: 50 A

: 24-24 V

: Federzuganschluss

: DC

: 22 A

: 14.71

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Nennspannung

Siemens 3RT2023-1AP00 Schütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746216

Sofort-Lieferung Fr., 30. Okt.

6 StückConrad Electronic

4 kW

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Siemens 3RT2023-1AP04 Schütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746217

Sofort-Lieferung Fr., 30. Okt.

2 StückConrad Electronic

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Siemens 3RT2023-1BB40 Schütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746220

Sofort-Lieferung Fr., 30. Okt.

4 StückConrad Electronic

4 kW

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Siemens 3RT2023-1BB44 Schütz 3 Schließer 3.67749375 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746221

Lieferung Mo., 30. Nov.

Conrad Electronic

3.67749375 kW

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Siemens 3RT2024-1AP00 Schütz 3 Schließer 5.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1750244

Sofort-Lieferung Fr., 30. Okt.

5 StückConrad Electronic

5.5 kW

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 65.95^*

Siemens 3RT2024-1AP04 Schütz 3 Schließer 5.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747008

Sofort-Lieferung Fr., 30. Okt.

2 StückConrad Electronic

5.5 kW

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 67.95^*

Siemens 3RT2024-1BB40 Schütz 3 Schließer 5.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747010

Sofort-Lieferung Fr., 30. Okt.

9 StückConrad Electronic

5.5 kW

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 85.95^*

Siemens 3RT2024-1BB44 Schütz 3 Schließer 5.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747012

Lieferung Mo., 30. Nov.

Conrad Electronic

5.5 kW

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Siemens 3RT2025-1AL20 Schütz 3 Schließer 7.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1702404

Sofort-Lieferung Fr., 30. Okt.

7 StückConrad Electronic

7.5 kW

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 91.95^*

Siemens 3RT2025-1AL24 Schütz 3 Schließer 7.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1741022

Lieferung Mo., 30. Nov.

Conrad Electronic

7.5 kW

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 115.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1746616 Siemens 3RT2027-2FB44-3MA0 Schütz 3 Schließer 15 kW 690 V/AC Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1746616 Siemens 3RT2027-2FB44-3MA0 Schütz 3 Schließer 15 kW 690 V/AC Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3, 32 A, 15 kW / 400 V, 3-polig, DC 24 V, mit eingesteckter Diodenkombination, Hilfskontakte: 2 S + 2 Ö, Federzuganschluss, Baugröße: S0, Hilfsschalter unlösbar Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASioder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.
Die Leistungsschütze 3RT2 lösen die bewährte Baureihe 3RT1 (bis 55 kW) ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Schütz 15kW/400V 2S+2Ö 24V 3RT2027-2FB44-3MA0, Verpackungseinheit: 1 Stk., EAN: 4011209866195

Hinweise

Auftragsbezogene Fertigung
Bitte beachten Sie, dass es sich bei diesem Produkt um eine Sonderbestellung handelt und eine Rückgabe des Produktes gemäß unseren AGB ausgeschlossen ist. Es besteht kein Widerrufsrecht (im Privatkundenbereich) bzw. kein freiwilliges Rückgaberecht (im Geschäftskundenbereich) für diesen Artikel.

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
