Siemens 3RT2024-1BB44-3MA0 Leistungsschütz 3 Schließer 5.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siem

Elektrischer Schütz von Siemens, Modell Sirius, mit mehreren Anschlussklemmen vorne sichtbar.

Abbildung ähnlich

Ein offener Schaltschrank mit Kabeln und elektronischen Komponenten steht neben einer verregneten Glasscheibe, dahinter verschwommene Maschinen.

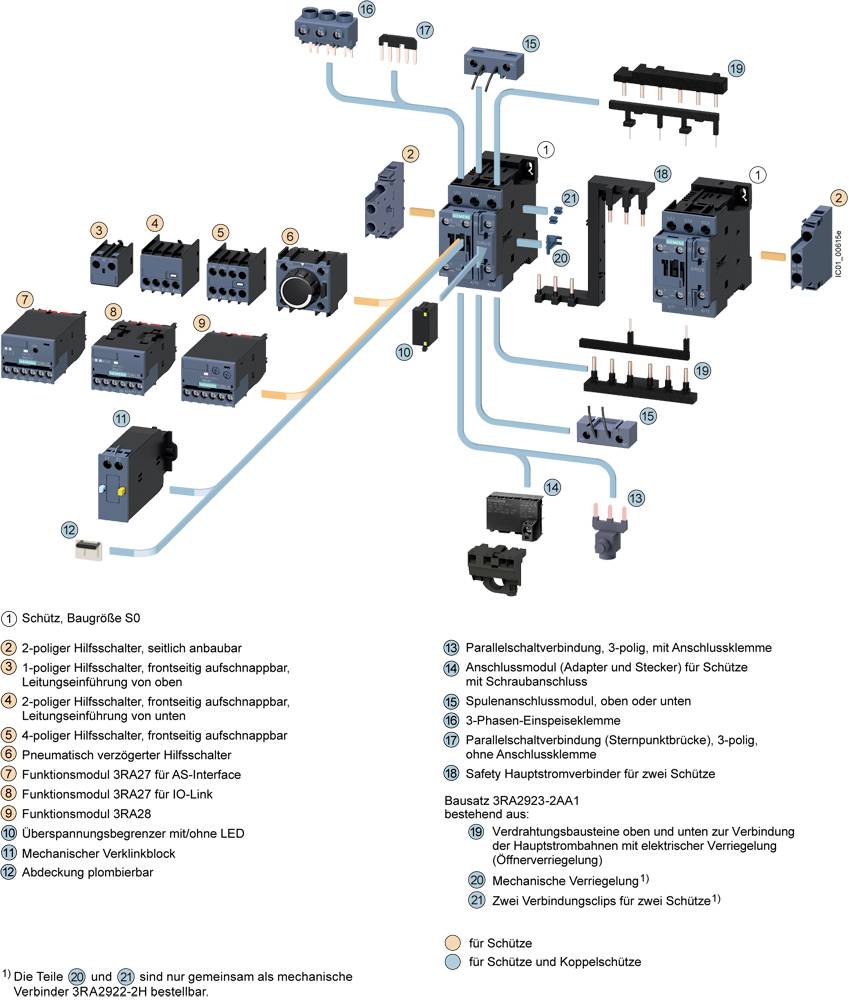

Explosionszeichnung eines Schützsystems mit nummerierten Komponenten. Schalter, Steckklemmen, Adapter und LED-Module sind dargestellt. Verbindungen und wichtige Funktionen sind gekennzeichnet.

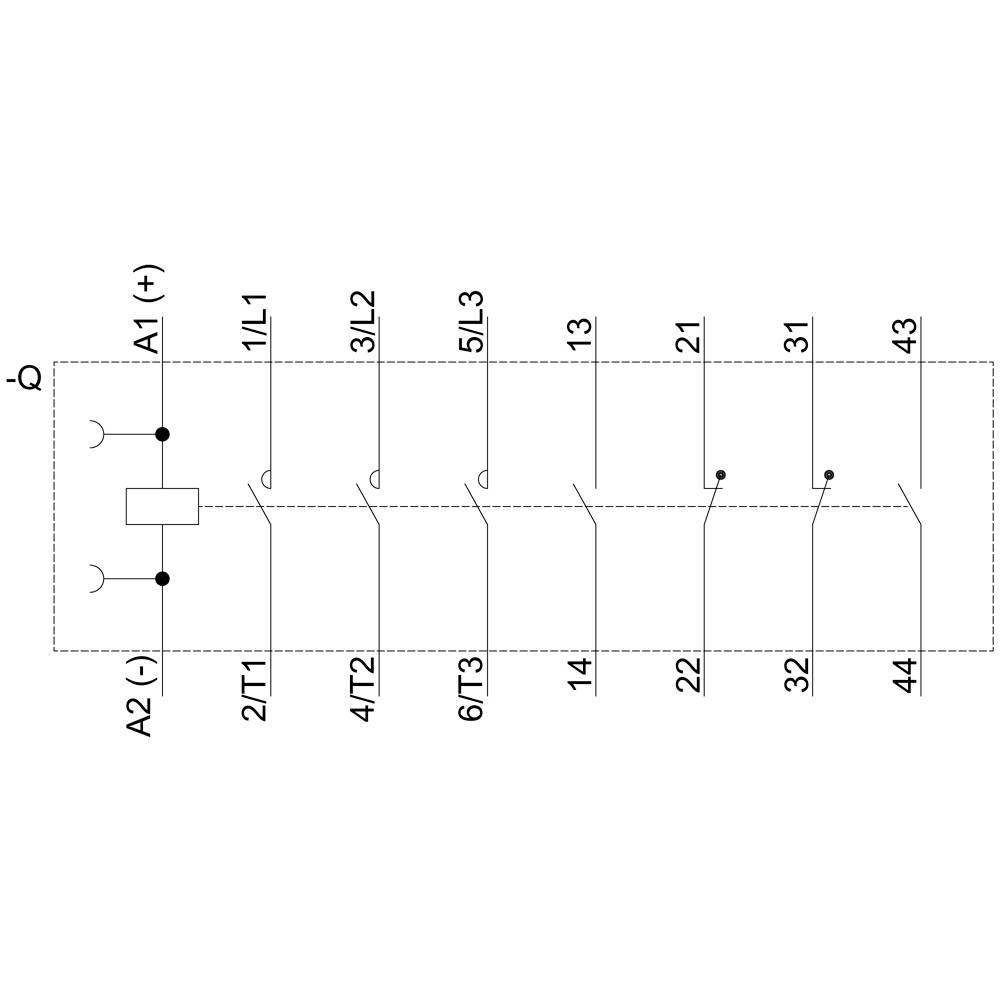

'Schematisches Diagramm eines Elektroschalters mit sechs gekennzeichneten Kontakten: A1 (+), A2 (-), 1/L1, 3/L2, 5/L3, 13.'

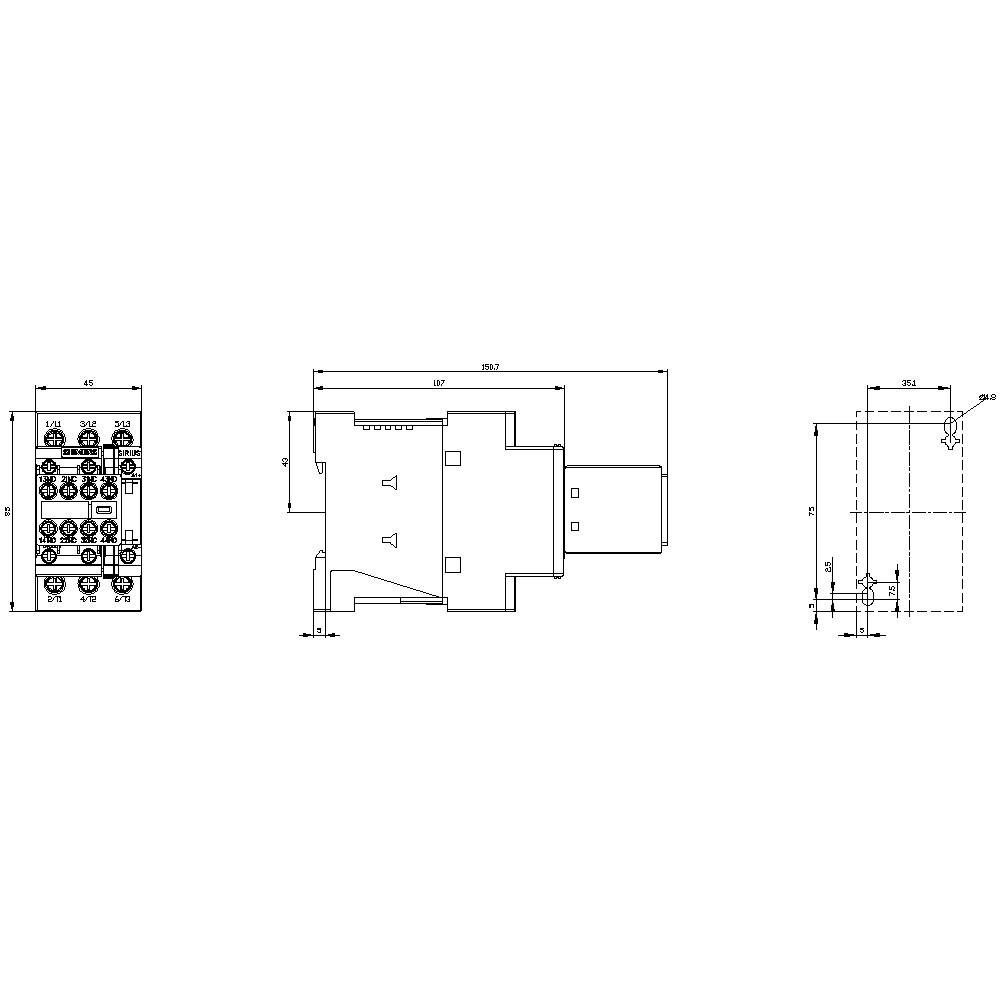

Technische Zeichnung eines elektronischen Bauteils mit Vorder-, Seiten- und Draufsicht. Maße und Anschlussstellen sind angegeben.

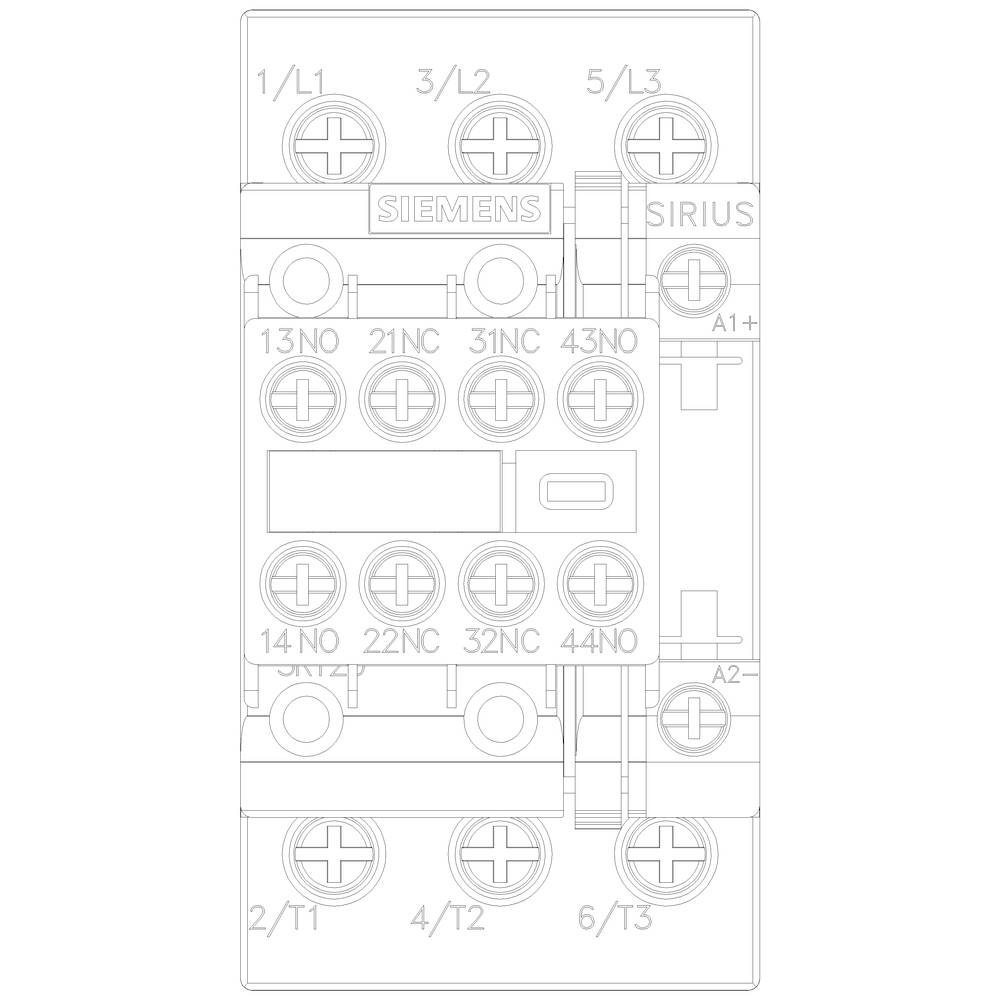

'Siemens Sirius Schütz' zeigt Anschlüsse und Schaltungsaufbau. Hauptkontakte mit Beschriftungen, geeignet für industrielle Steuerungen.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Leistung

5.5 kW

Anschluss

Schrauben

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

Anzahl

Stück

Gesamt (CHF 149.81 / Stück)

CHF 149.81

zzgl. MwSt.

nur CHF 18.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz, AC-3e, 12 A/5,5 kW/400V, 3-polig, DC 24V, 2S+2Ö, Schraubanschluss

Anzahl der Hilfskontakte als Schließer: 2
Bemessungsbetriebsleistung bei AC-3, 400 V: 5,50000000 kW
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Schließer als Hauptkontakte: 3
Höhe: 85 mm
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 40 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsbetriebsleistung NEMA: 8 kW
Spannungsart zur Betätigung: DC

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 10 mm²
Leiterquerschnitt feindrähtig: 10 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT2024-1BB44-3MA0

Baugröße: S0

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Steuerspannung (min.): 24 V/DC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 24 - 24 V/DC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 12 A

: 5.5 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 85 mm

Tiefe: 151 mm

Abm.: (B x H x T) 45 x 85 x 151 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 5.5 kW

: 3

: 2

: 2

: 12 A

: 40 A

: 24-24 V

: Schraubanschluss

: DC

: 12.5 A

: 5.516

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1704297 Siemens 3RT2024-1BB44-3MA0 Leistungsschütz 3 Schließer 5.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siem

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1704297 Siemens 3RT2024-1BB44-3MA0 Leistungsschütz 3 Schließer 5.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siem

Beschreibung

Leistungsschütz, AC-3e/AC-3, 12 A, 5,5 kW / 400 V, 3-polig, DC 24 V, Hilfskontakte: 2 S + 2 Ö, Schraubanschluss, Baugröße: S0, Hilfsschalter unlösbar, kein Überspannungsbegrenzer nachrüstbar Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASioder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.
Die Leistungsschütze 3RT2 lösen die bewährte Baureihe 3RT1 (bis 55 kW) ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
