Siemens 3RT2017-2BW41 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

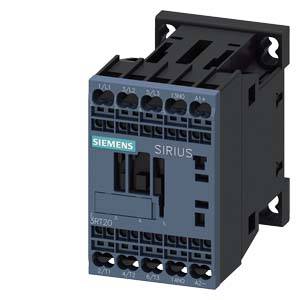

Ein schwarzer Siemens-SIRIUS-Schütz für industrielle Anwendungen mit mehreren Anschlussklemmen zur Steuerung elektrischer Schaltungen.

Abbildung ähnlich

'Industrieanlage mit offener Schalttafel und Maschinen hinter einem regennassen Fenster.'

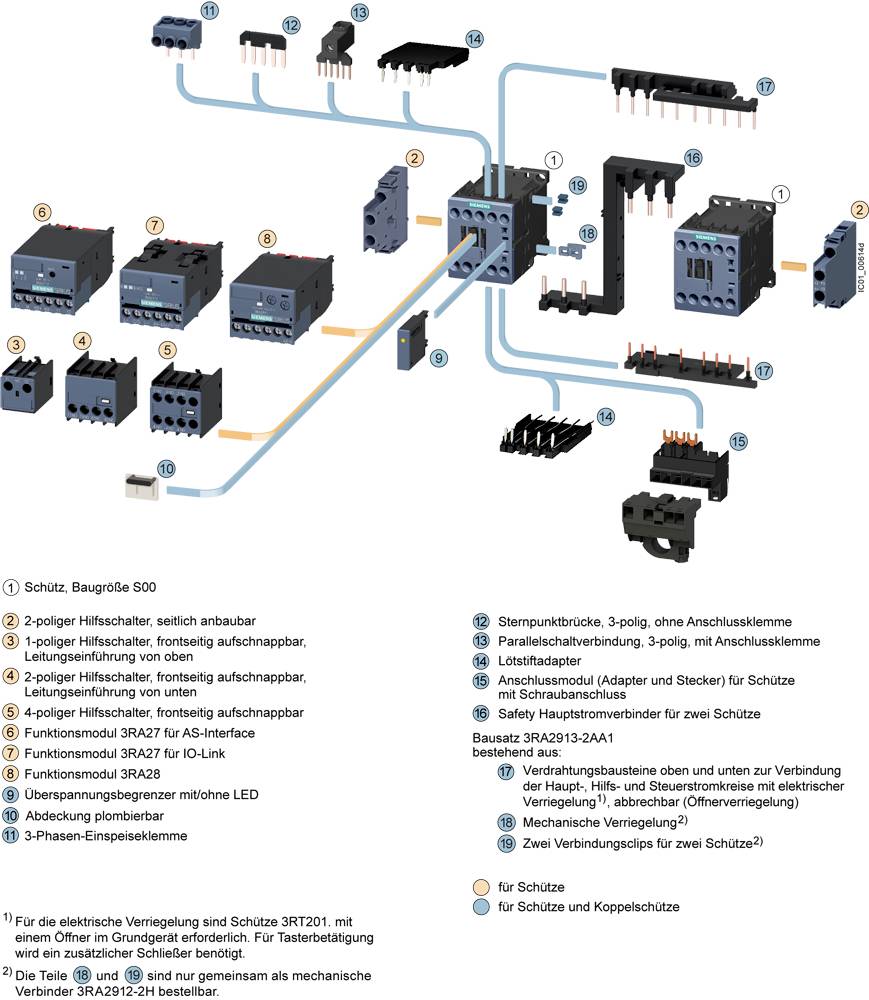

Schaltplan für elektrische Verdrahtung: zeigt Schütze, Verbindungsklemmen und Zubehör. Nummerierte Teile mit Funktionsbeschreibung.

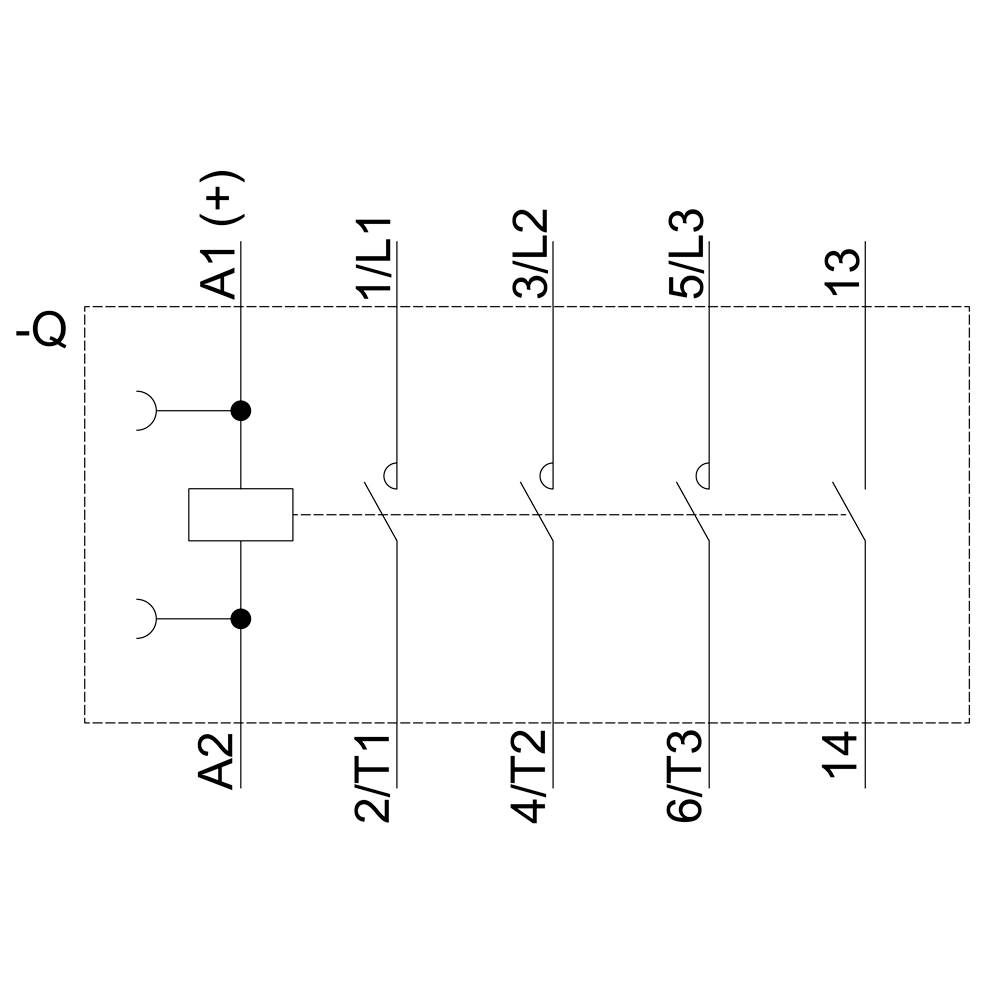

Schaltplan eines Elektromotors mit den Anschlüssen A1, A2, 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, 13, 14. Steuer- und Laststromkreis abgebildet.

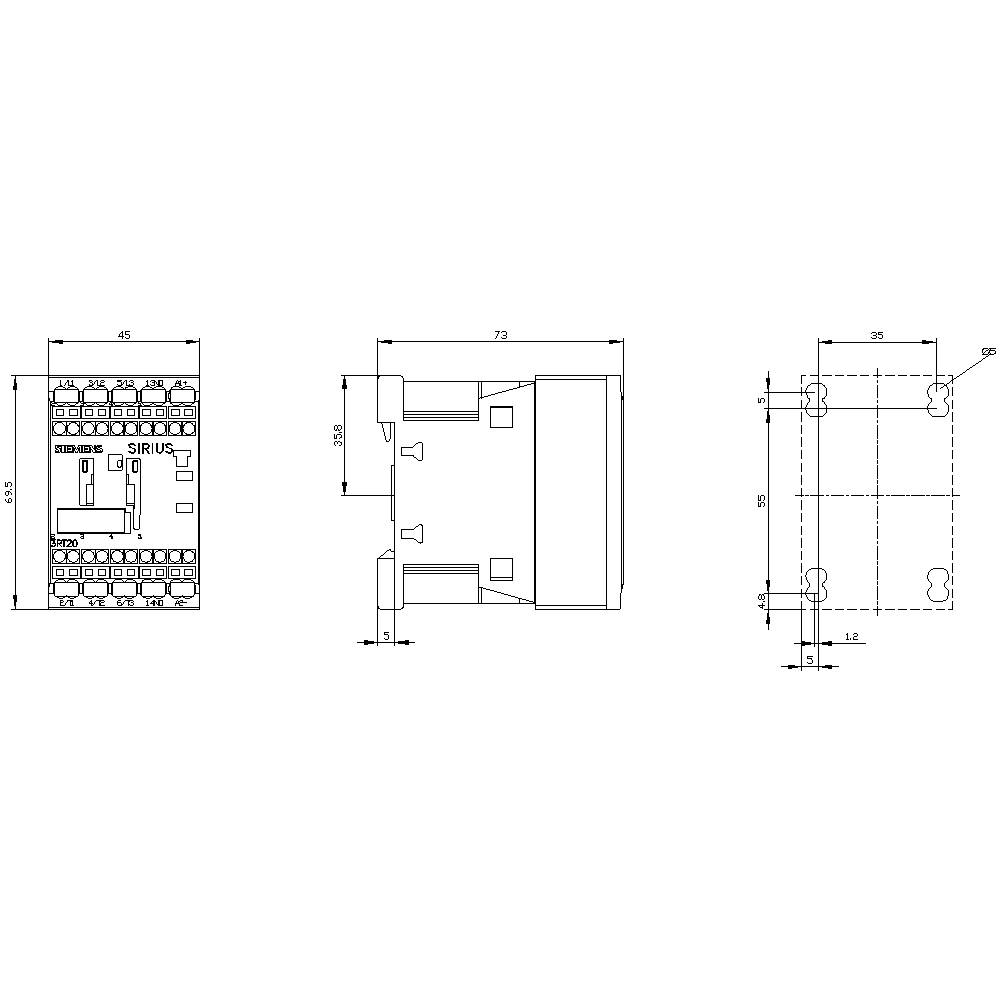

Technische Zeichnung eines elektrischen Schaltgeräts mit Front-, Seiten- und Draufsicht. Mit Abmessungen in Millimetern.

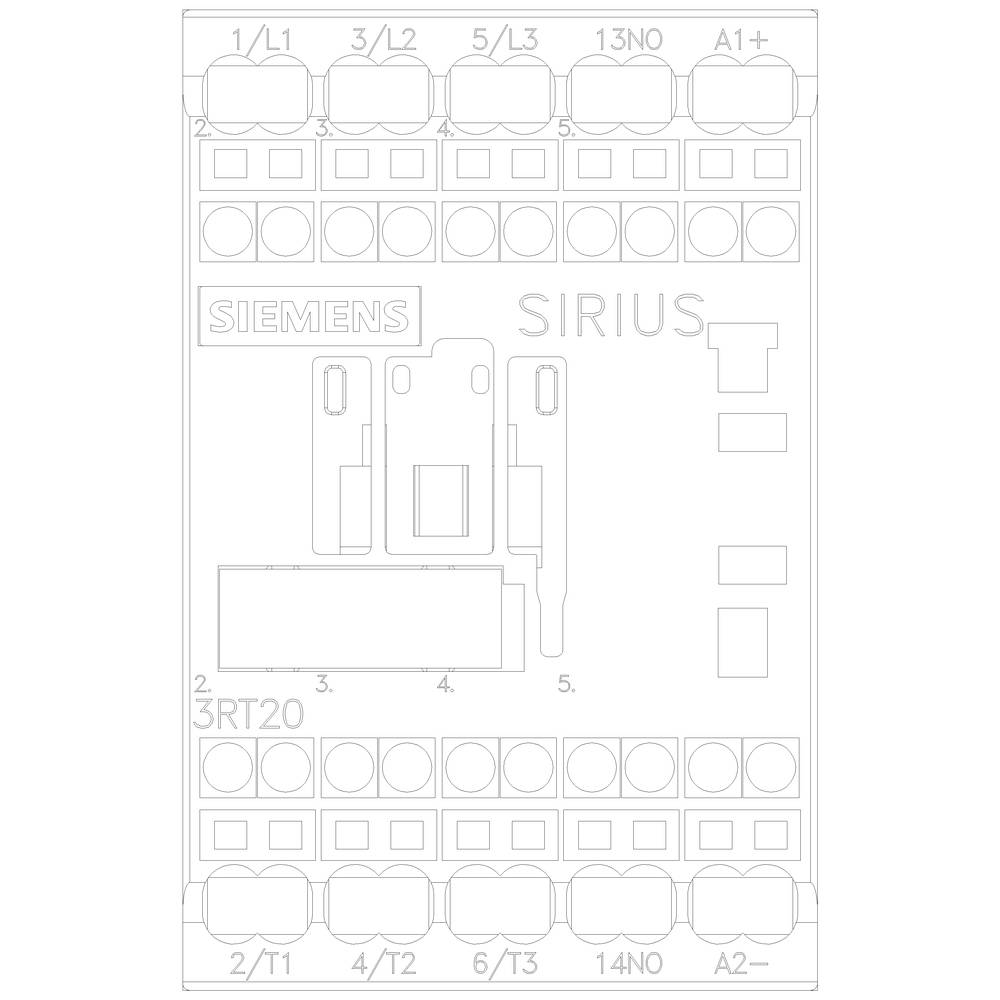

'Technisches Layout eines Siemens SIRIUS 3RT20 Schütz/Relais mit beschrifteten Verbindungsanschlüssen für industrielle Anwendungen.'

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Anschluss

Federzuganschluss

Typ

3RT2017-2BW41

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

Anzahl

Stück

Gesamt (CHF 70.26 / Stück)

CHF 70.26

zzgl. MwSt.

nur CHF 9.29

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz, AC-3e, 12 A/5,5 kW/400V, 3-polig, DC 48V, 1S, Federzuganschluss

Drehstromschütz,Installationsschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Reiheneinbaugerät,Sammelschienenschütz,Schaltmodul,Schütz

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 4 mm²
Leiterquerschnitt feindrähtig: 2.5 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT2017-2BW41

Baugröße: S00

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 3 Schließer

Nennspannung: 690 V/AC

Steuerspannung (min.): 48 V/DC

Steuerspannung (max.): 48 V/DC

Steuerspannungs-Bereich: 48 - 48 V/DC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 12 A

Passend für Marke: Siemens

Passend für Serie: Siemens Bauform S00

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 70 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: Federzuganschluss

: DC

: 8.5 A

: 5.516240625

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1743272 Siemens 3RT2017-2BW41 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1743272 Siemens 3RT2017-2BW41 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3, 12 A, 5,5 kW / 400 V, 3-polig, DC 48 V, Hilfskontakte: 1 S, Federzuganschluss, Baugröße: S00 Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASioder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.
Die Leistungsschütze 3RT2 lösen die bewährte Baureihe 3RT1 (bis 55 kW) ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
