Siemens 3RT2017-1JB41 Leistungsschütz 3 Schließer 690 V/AC 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leistungsschütz
Polzahl
3polig
Nennspannung
690 V/AC
Anschluss
Schrauben
Typ
3RT2017-1JB41
Datenblatt (PDF)
Anzahl
Gesamt (CHF 79.51 / Stück)
CHF 79.51
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Koppelschütz, AC-3e, 12 A/5,5 kW/400V, 3-polig, DC 24V, 1S, Schraubanschluss
- Siemens
Technische Daten
- Spannungsart: DC
- Leiterquerschnitt eindrähtig oder mehrdrähtig: 4 mm²
- Leiterquerschnitt feindrähtig: 2.5 mm²
- Produkt-Art
Leistungsschütz
- Typ
3RT2017-1JB41
- Baugröße
S00
- Polzahl
3polig
- Kontaktart
3 Schließer
- Nennspannung
690 V/AC
- Montageart
Schnappbefestigung
Schraubbefestigung
- Anschluss
Schrauben
- Mechanische Lebensdauer
30000000
IP20
- Min. Temperatur
-25 °C
- Max. Temperatur
+60 °C
- Breite
45 mm
- Höhe
58 mm
- Tiefe
73 mm

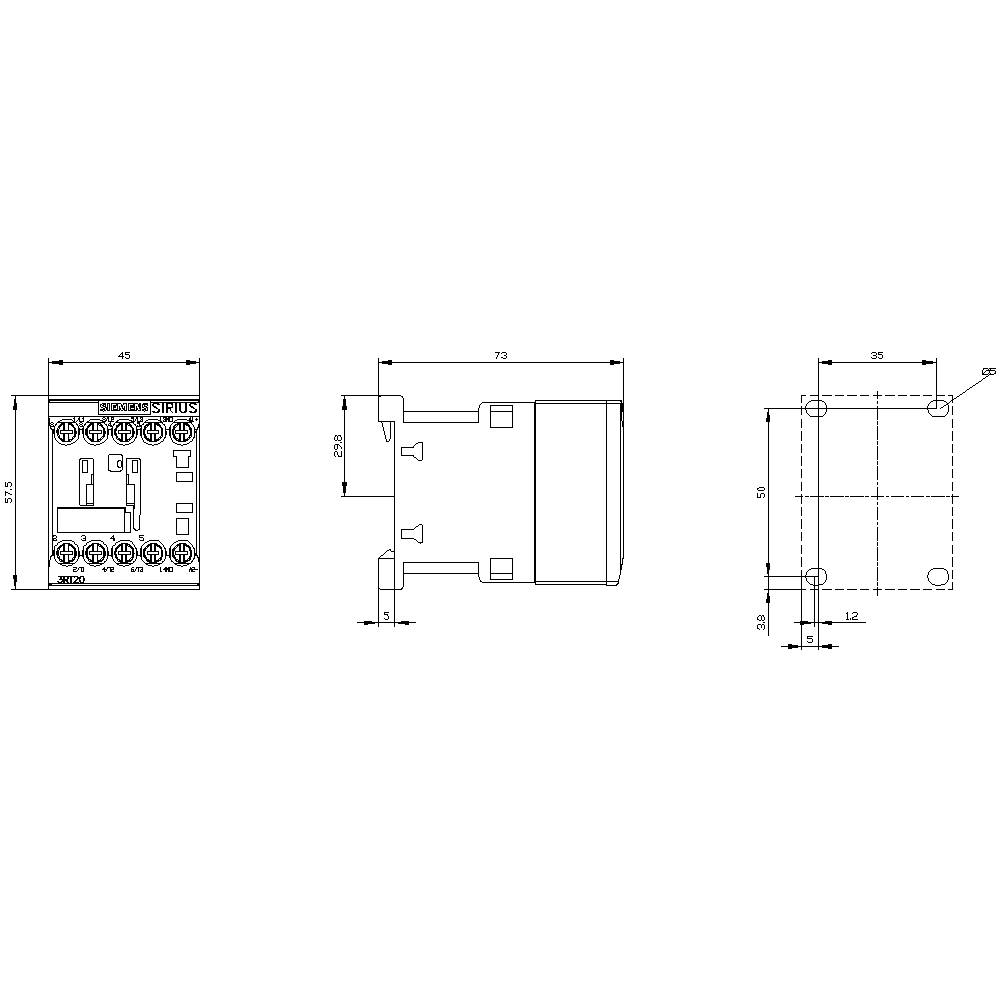

- Abm.
(B x H x T) 45 x 58 x 73 mm
- Inhalt
1 St.
- RoHS-konform
Ja
TRUE
5.5 kW
3
1
12 A
22 A
Schraubanschluss
DC
8.5 A
5.516240625
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1741102 Siemens 3RT2017-1JB41 Leistungsschütz 3 Schließer 690 V/AC 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1741102 Siemens 3RT2017-1JB41 Leistungsschütz 3 Schließer 690 V/AC 1 St.
Beschreibung

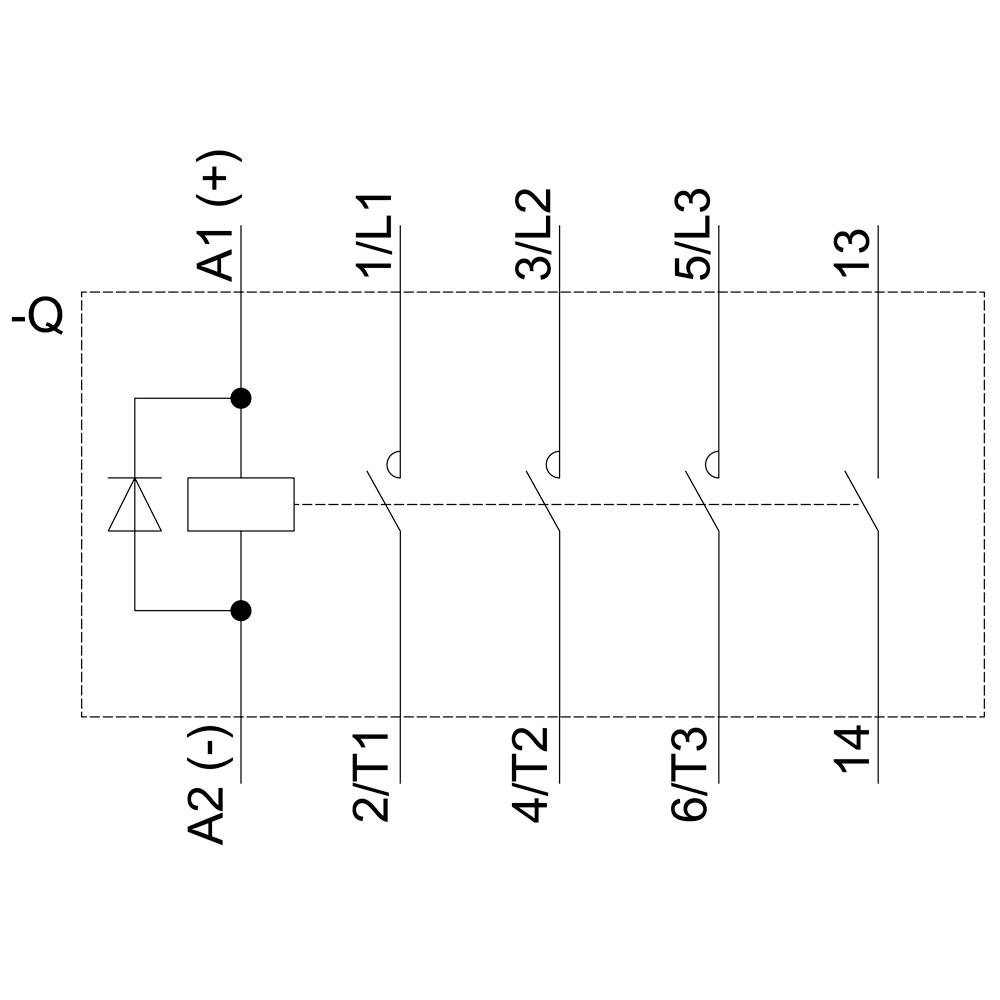

Leistungsschütz, AC-3e/AC-3, 12 A, 5,5 kW / 400 V, 3-polig, DC 24 V, 0,7-1,25* US, mit integrierter Diode, Hilfskontakte: 1 S, Schraubanschluss, Baugröße: S00, geeignet für SPS-Ausgänge, nicht mit Hilfsschalter erweiterbar Koppelschütz SIRIUS 3RT2 zum Schalten von Motoren und von Hilfs- und Steuerstromkreisen, speziell ausgelegt zum direkten Anschluss an elektronische Steuerungen.

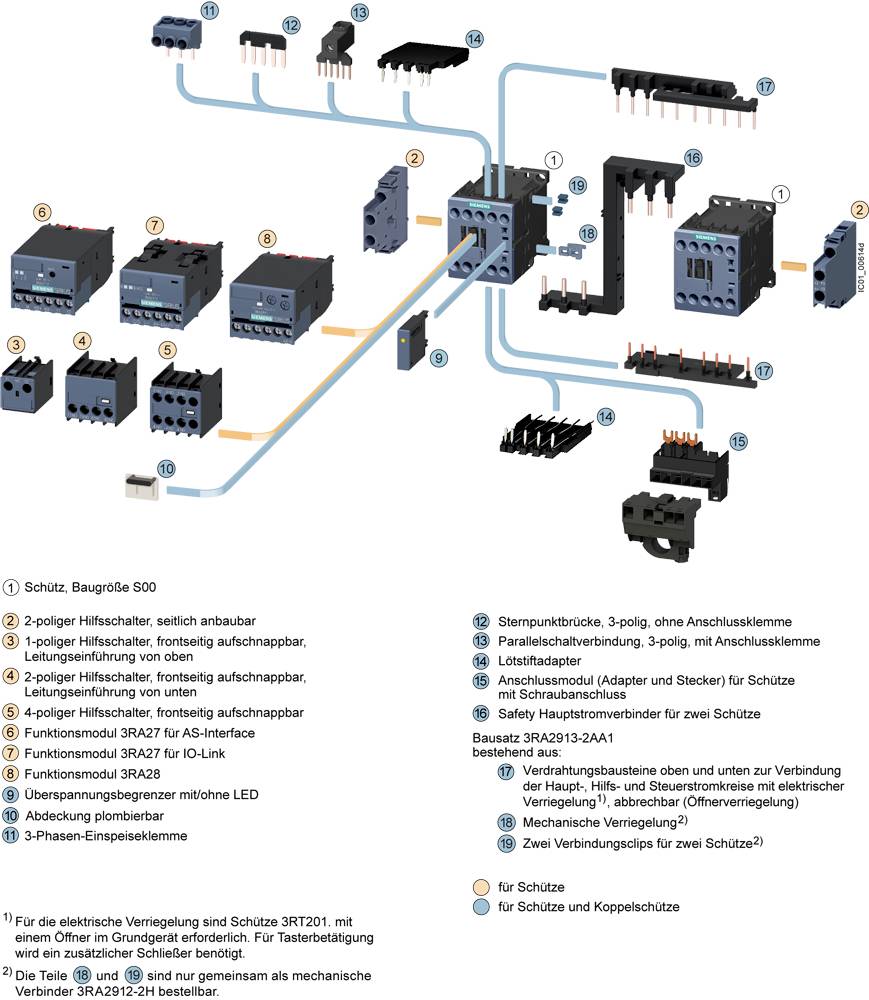

Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Lieferumfang
- Geliefert wird: Siemens Dig.Industr. Koppelschütz 5,5kW/400V 1S 24VDC 3RT2017-1JB41, Verpackungseinheit: 1 Stk., EAN: 4011209846098
Hinweise
3RT20171JB41
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
Systemvoraussetzungen
- Siemens 3RT2017-1JB41 Koppelschütz S00 3-polig
