Siemens 3RT2015-2KB42 Leistungsschütz 3 Schließer 690 V/AC 1 St.

Ein elektrischer Schütz der Marke Siemens, Modell Sirius. Vorderansicht mit sichtbaren Anschlüssen und Aufschrift 'SIRIUS'.

Abbildung ähnlich

Industrielle Maschinensteuerung neben einem verregneten Fenster, das auf ein weiteres Produktionsgerät blickt. Technik und Produktion vereint.

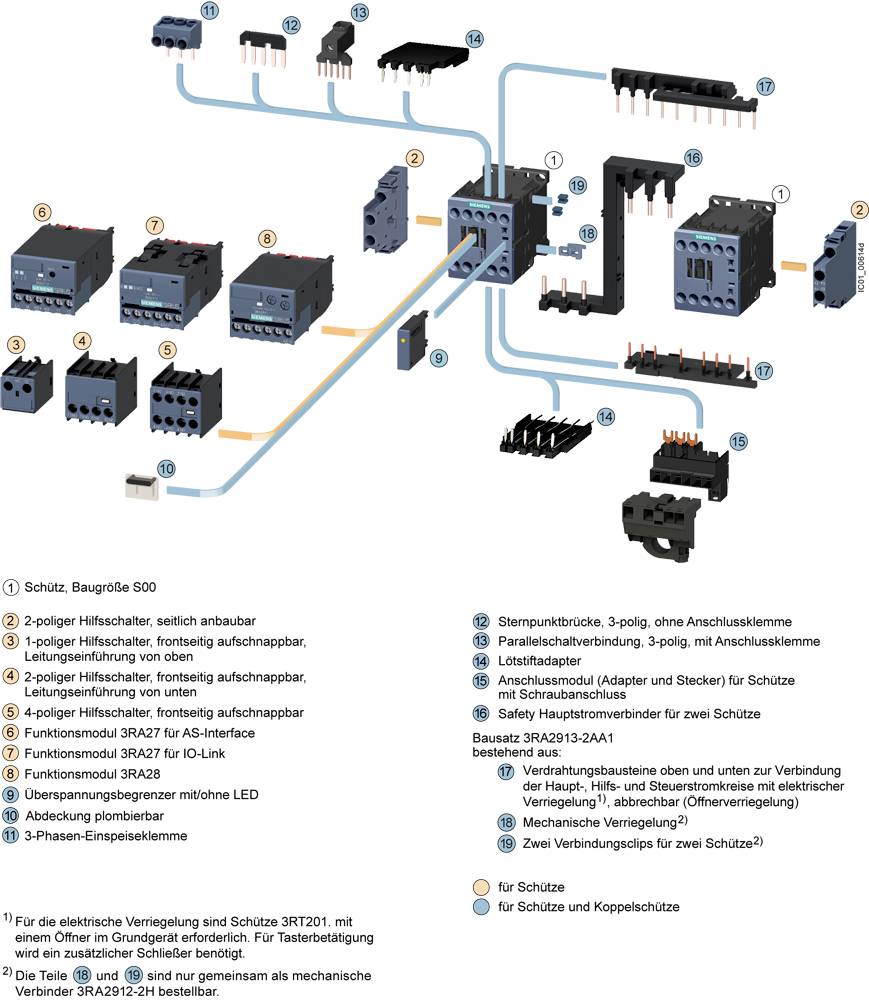

Technische Zeichnung, zeigt verschiedene Schütze und deren Verbindungsmöglichkeiten. Nummerierte Teile und Legende mit Erklärungen.

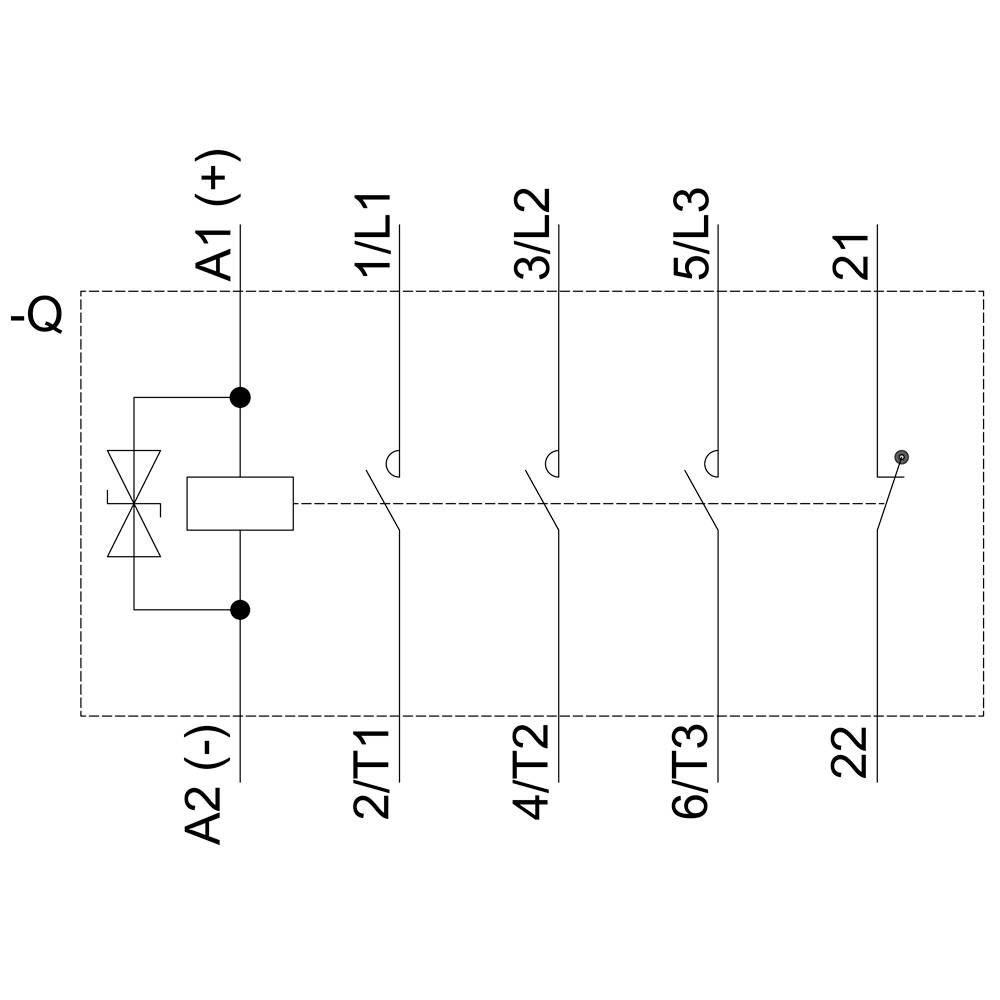

Schaltplan: Relais mit Spule A1 (+) und A2 (-), verbunden mit Kontakten 1/L1, 3/L2, 5/L3 und Ausgang 2/T1, 4/T2, 6/T3, 21, 22.

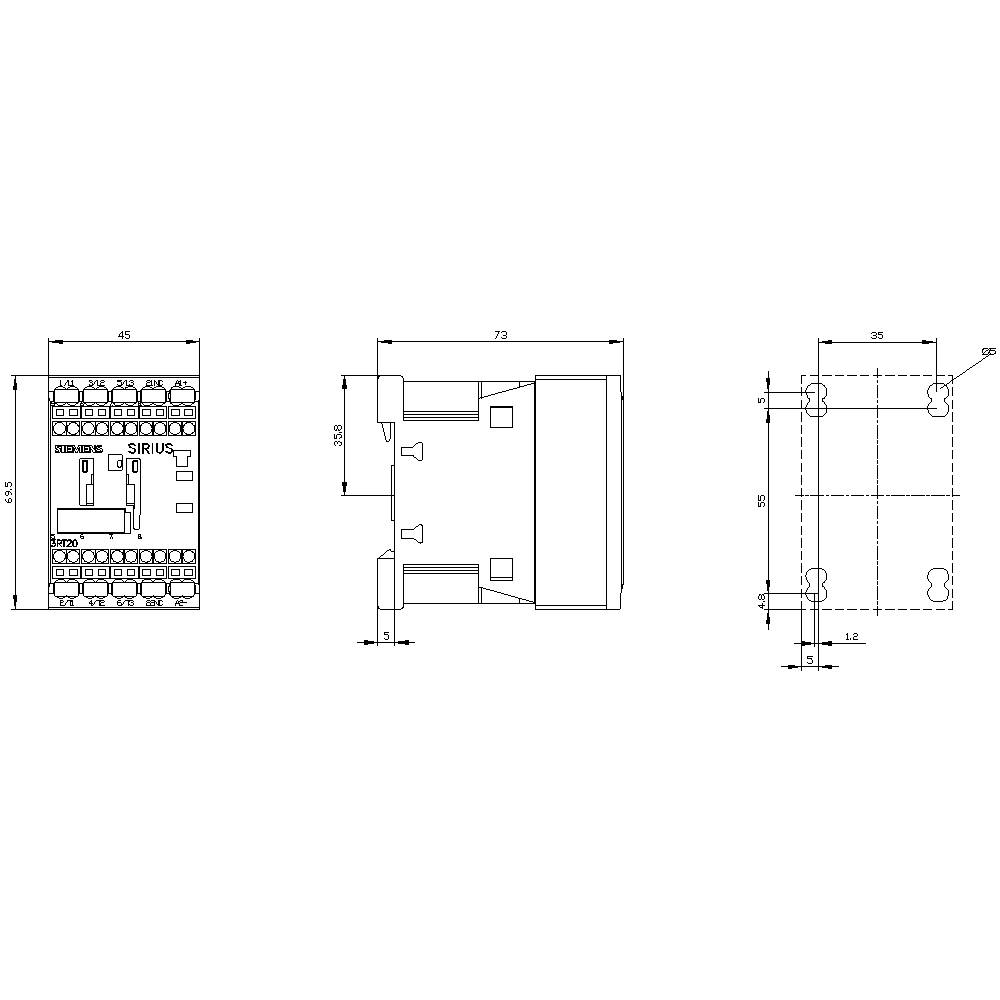

Technische Zeichnung eines rechteckigen Bauteils mit verschiedenen Ansichten. Maße in Millimetern angegeben.

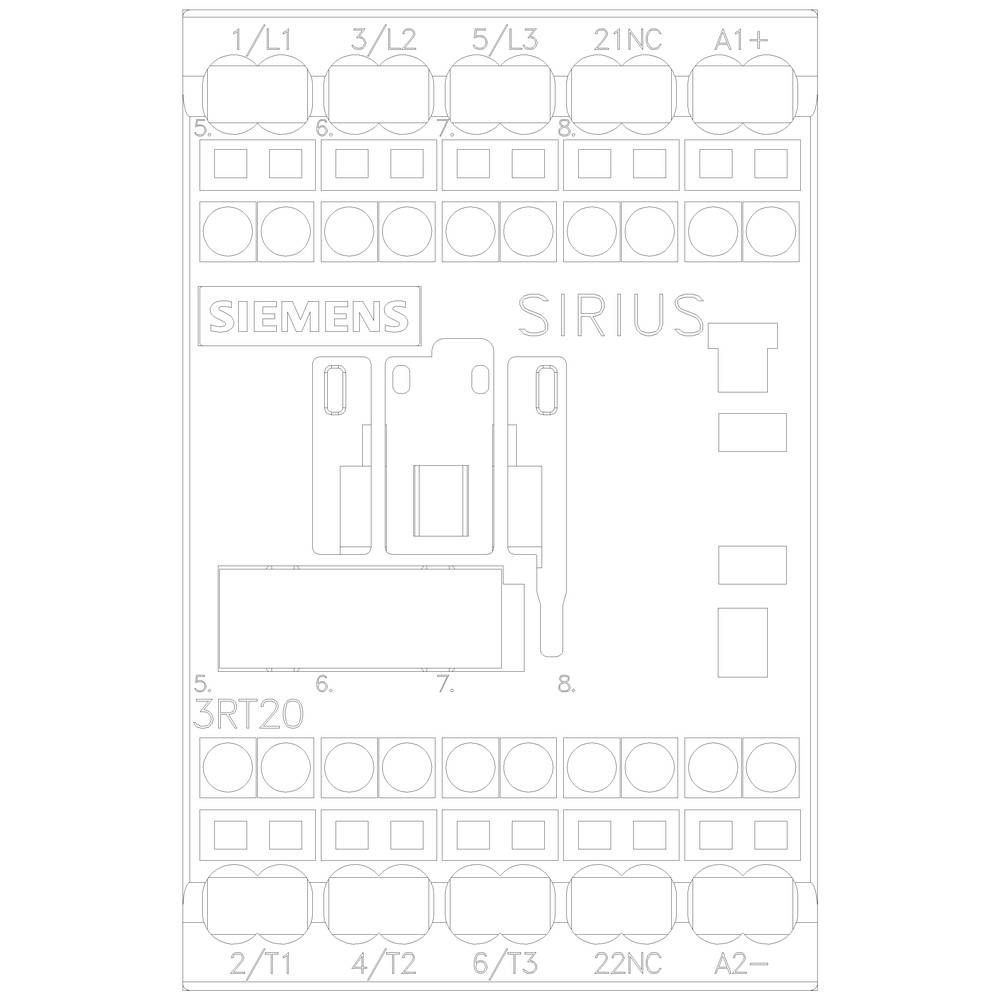

'Diagramm eines Siemens SIRIUS Schaltgeräts mit Anschlussklemmenbeschriftung.'

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Anschluss

Federzuganschluss

Typ

3RT2015-2KB42

Datenblatt (PDF)

Sofort-Lieferung Fr., 25. Sept.

18 Stück

Anzahl

Stück

Gesamt (CHF 62.86 / Stück)

CHF 62.86

zzgl. MwSt.

nur CHF 7.43

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Koppelschütz, AC-3e, 7 A/3 kW/400V, 3-polig, DC 24V, 1Ö, Federzuganschluss

Leistungsschütz - 3 - IP20

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 4 mm²
Leiterquerschnitt feindrähtig: 2.5 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT2015-2KB42

Baugröße: S00

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 70 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 3 kW

: 3

: 1

: 7 A

: 18 A

: 24-24 V

: Federzuganschluss

: DC

: 6.5 A

: 2.206

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1700496 Siemens 3RT2015-2KB42 Leistungsschütz 3 Schließer 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1700496 Siemens 3RT2015-2KB42 Leistungsschütz 3 Schließer 690 V/AC 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3, 7 A, 3 kW / 400 V, 3-polig, DC 24 V, 0,7-1,25* US, mit integrierter Suppressordiode, Hilfskontakte: 1 Ö, Federzuganschluss, Baugröße: S00, geeignet für SPS-Ausgänge, nicht mit Hilfsschalter erweiterbar Koppelschütz SIRIUS 3RT2 zum Schalten von Motoren und von Hilfs- und Steuerstromkreisen, speziell ausgelegt zum direkten Anschluss an elektronische Steuerungen.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
