Siemens 3RT2015-1JB42 Leistungsschütz 3 Schließer 690 V/AC 1 St.

Ein schwarzer Siemens Sirius Schütz, Modell 3RT2017, mit mehreren Anschlussklemmen, dient zur Steuerung elektrischer Geräte.

Abbildung ähnlich

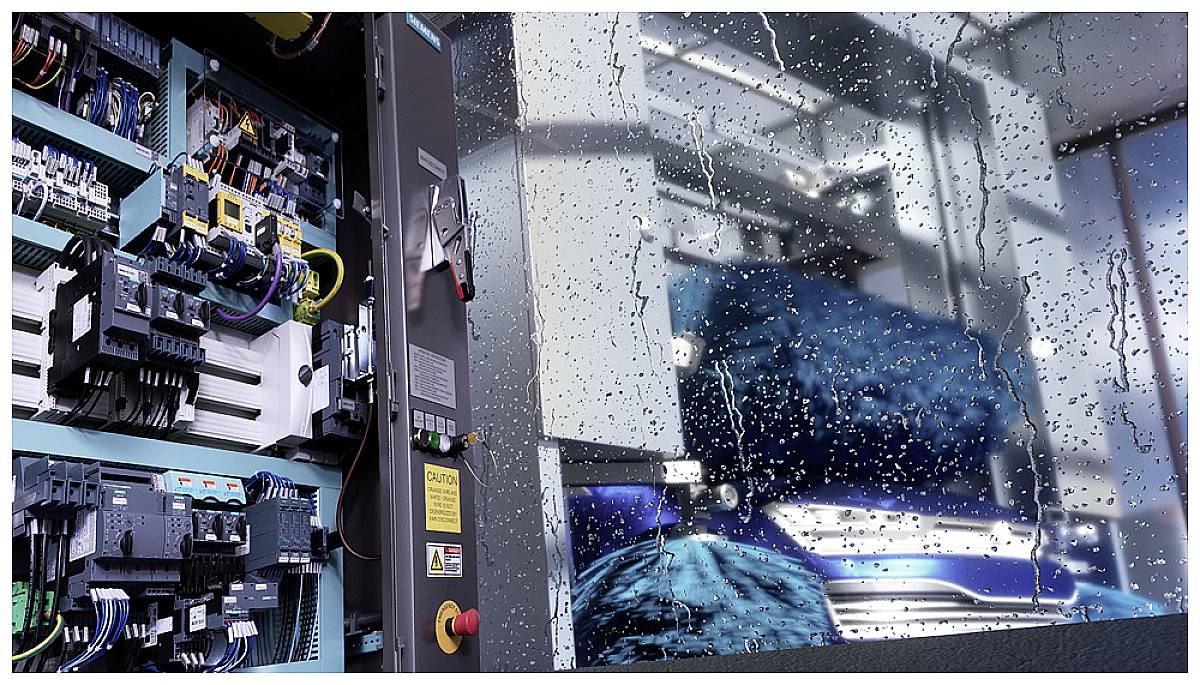

Offener Schaltschrank mit elektrischen Komponenten links, industrieller Waschbereich hinter verregneter Glasscheibe rechts.

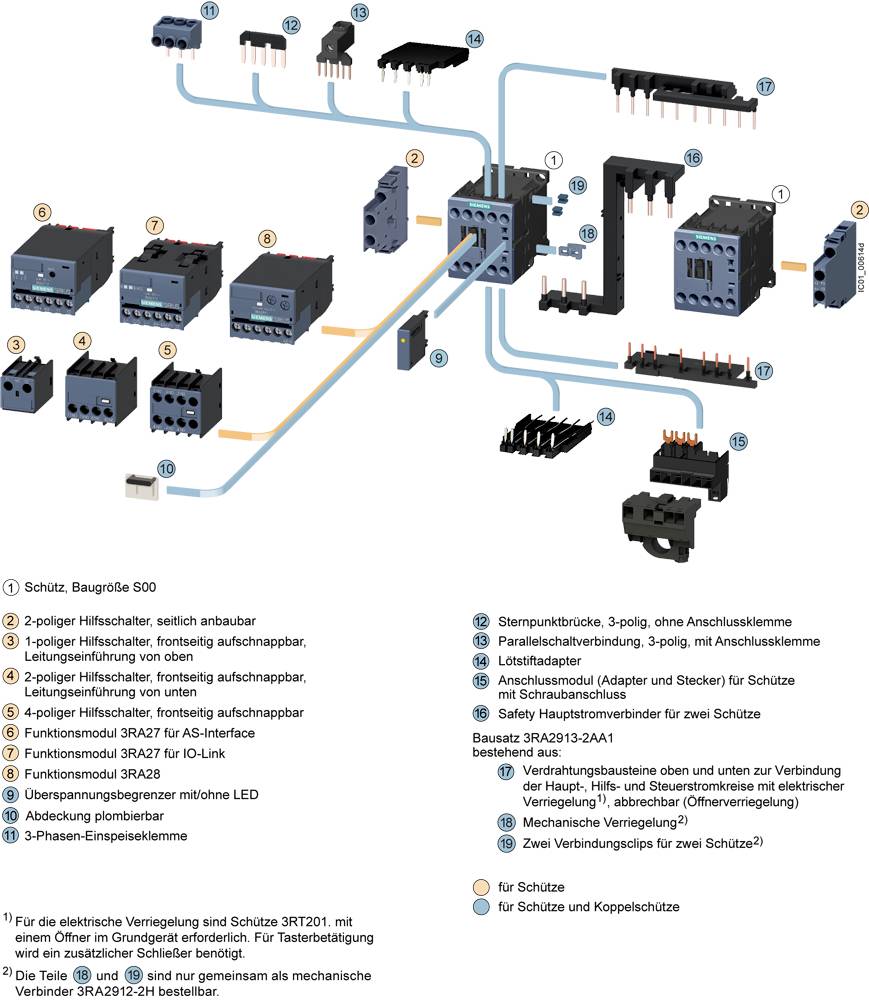

Schaltplan der Schütz-Reihe mit nummerierten Komponenten: Haupt- und Hilfsschütze, Klemmen, Verbindungen und Zubehör, erklärt im Text.

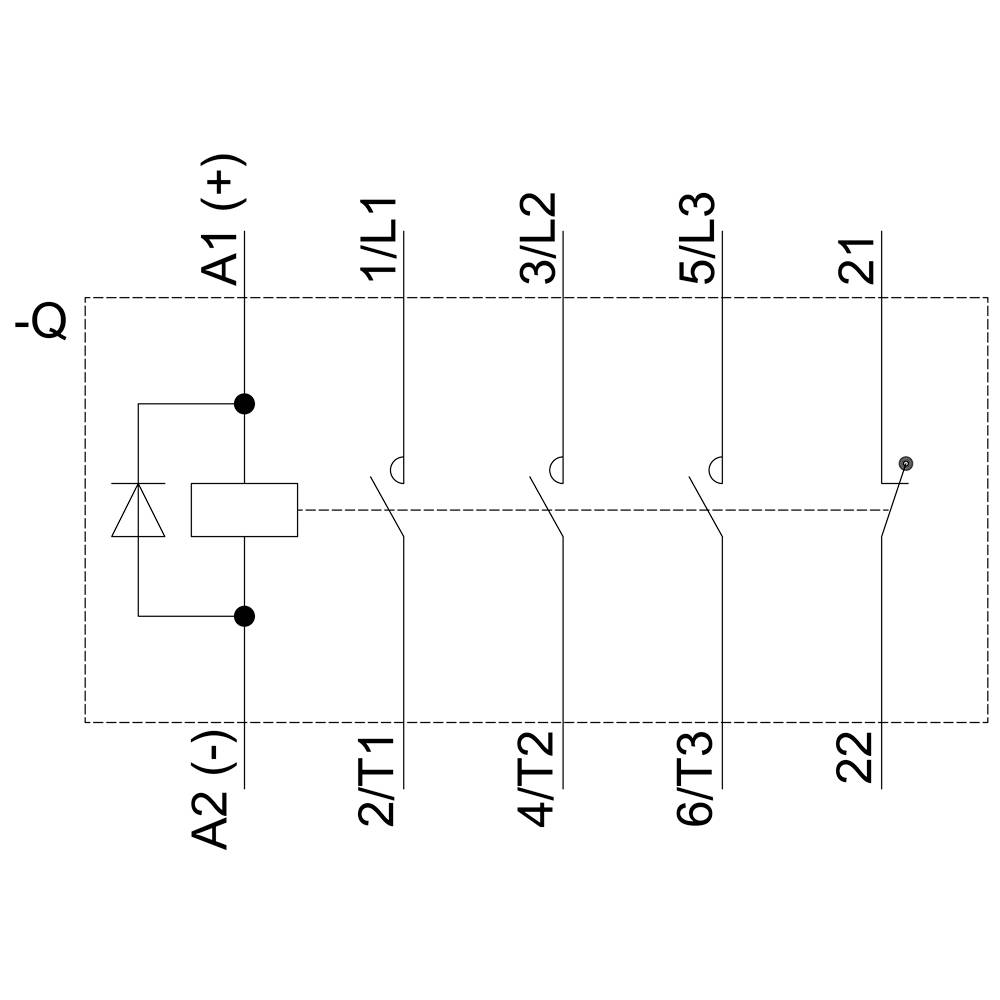

Schützschaltplan: zeigt Spulenanschlüsse A1(+), A2(-); Hauptkontakte 1/L1, 3/L2, 5/L3 verbunden mit 2/T1, 4/T2, 6/T3; Steuerkreis, Diode.

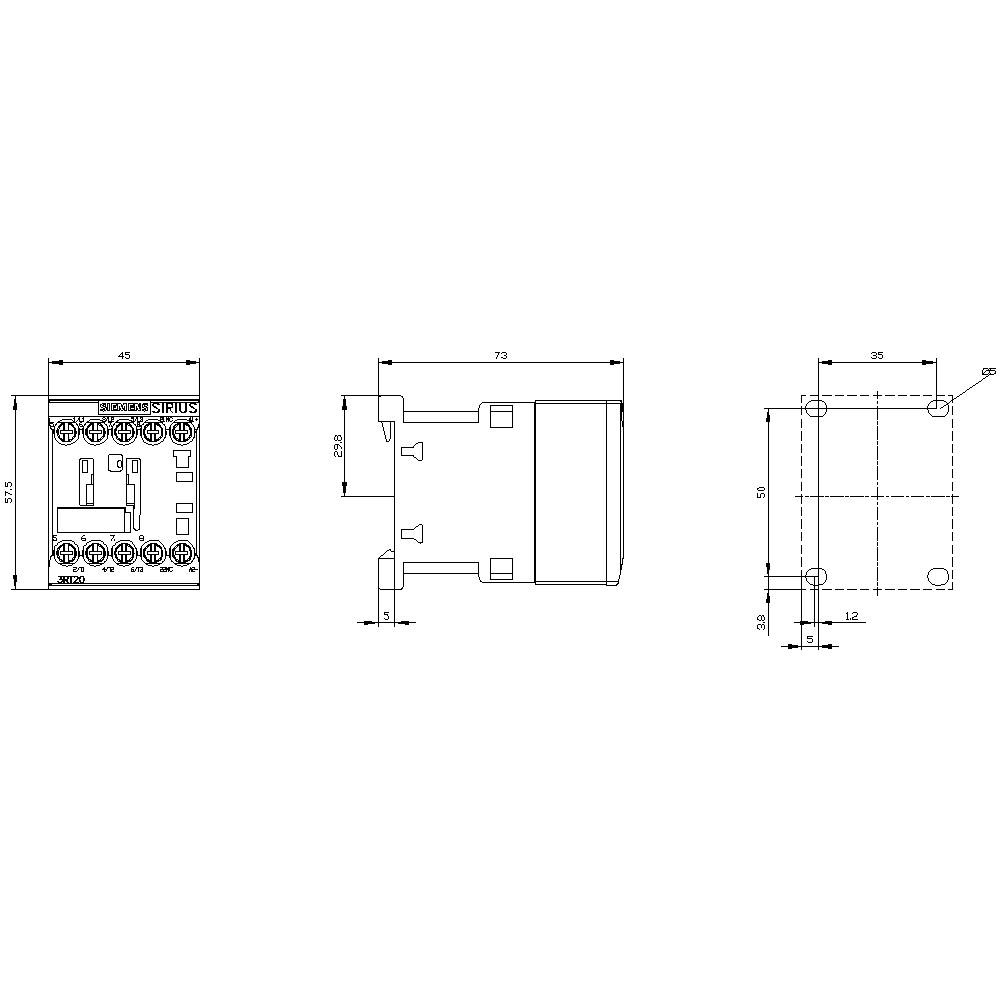

Technische Zeichnung eines elektronischen Bauteils mit seitlicher und frontaler Ansicht, mit Abmessungen in Millimetern.

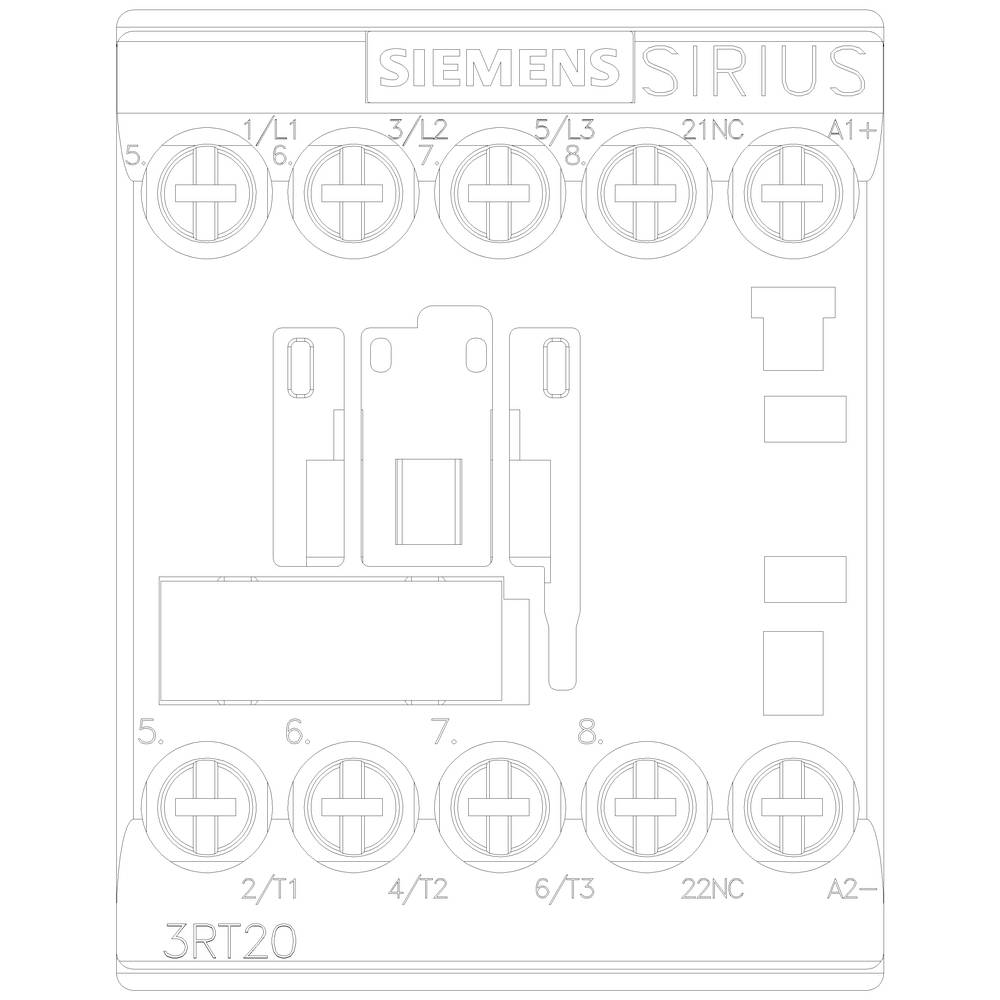

'Diagramm eines elektrischen Schützes mit Bezeichnung Siemens Sirius. Anschlüsse oben nummeriert von L1 bis A1+, unten von 2/T1 bis A2-.'

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Anschluss

Schrauben

Typ

3RT2015-1JB42

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

Anzahl

Stück

Gesamt (CHF 46.21 / Stück)

CHF 46.21

zzgl. MwSt.

nur CHF 5.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Koppelschütz, AC-3e, 7 A/3 kW/400V, 3-polig, DC 24V, 1Ö, Schraubanschluss

Drehstromschütz,Installationsschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Reiheneinbaugerät,Sammelschienenschütz,Schaltmodul,Schütz

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 4 mm²
Leiterquerschnitt feindrähtig: 2.5 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT2015-1JB42

Baugröße: S00

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 58 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 58 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 3 kW

: 3

: 1

: 7 A

: 18 A

: 24-24 V

: Schraubanschluss

: DC

: 6.5 A

: 3 kW

: 2.206

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1706224 Siemens 3RT2015-1JB42 Leistungsschütz 3 Schließer 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1706224 Siemens 3RT2015-1JB42 Leistungsschütz 3 Schließer 690 V/AC 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3, 7 A, 3 kW / 400 V, 3-polig, DC 24 V, 0,7-1,25* US, mit integrierter Diode, Hilfskontakte: 1 Ö, Schraubanschluss, Baugröße: S00, geeignet für SPS-Ausgänge, nicht mit Hilfsschalter erweiterbar Koppelschütz SIRIUS 3RT2 zum Schalten von Motoren und von Hilfs- und Steuerstromkreisen, speziell ausgelegt zum direkten Anschluss an elektronische Steuerungen.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
