Siemens 3RT1056-6PP35 Leistungsschütz 3 Schließer 90 kW 1000 V/AC Passend für Marke (Relais): Siemens Piece 1 St.

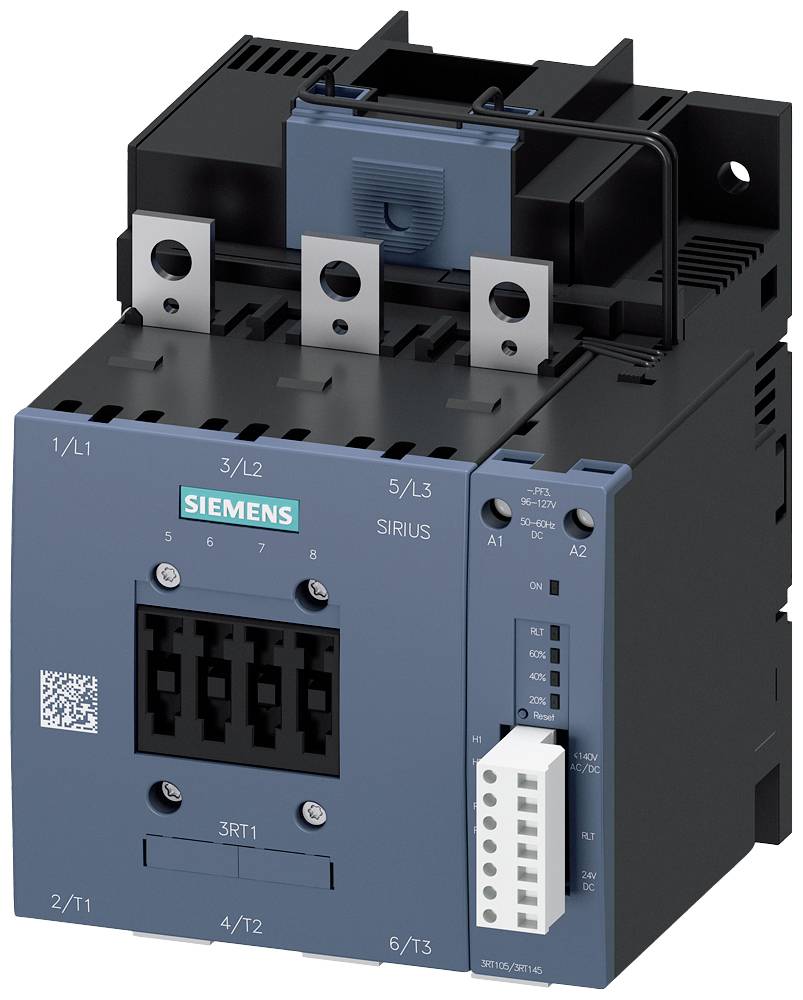

Ein elektronisches Gerät von Siemens mit blauer Frontplatte, mehreren Klemmen und Schaltern, geeignet für industrielle Anwendungen.

Abbildung ähnlich

Ein Blick durch ein verregnetes Fenster zeigt einen industriellen Kontrollschrank mit Kabeln und Komponenten in einem technischen Raum.

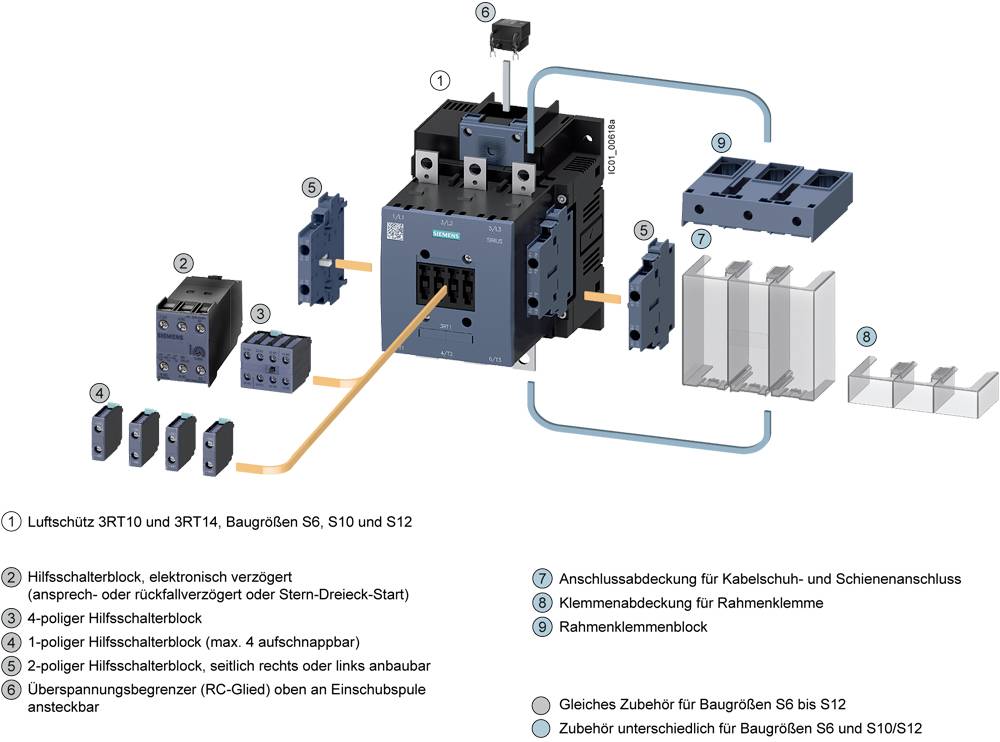

Das Bild zeigt eine schematische Darstellung eines Luftschützes 3RT10 und 3RT14 mit Zubehör. Abgebildet sind Schaltglieder für Baugrößen S6 bis S12.

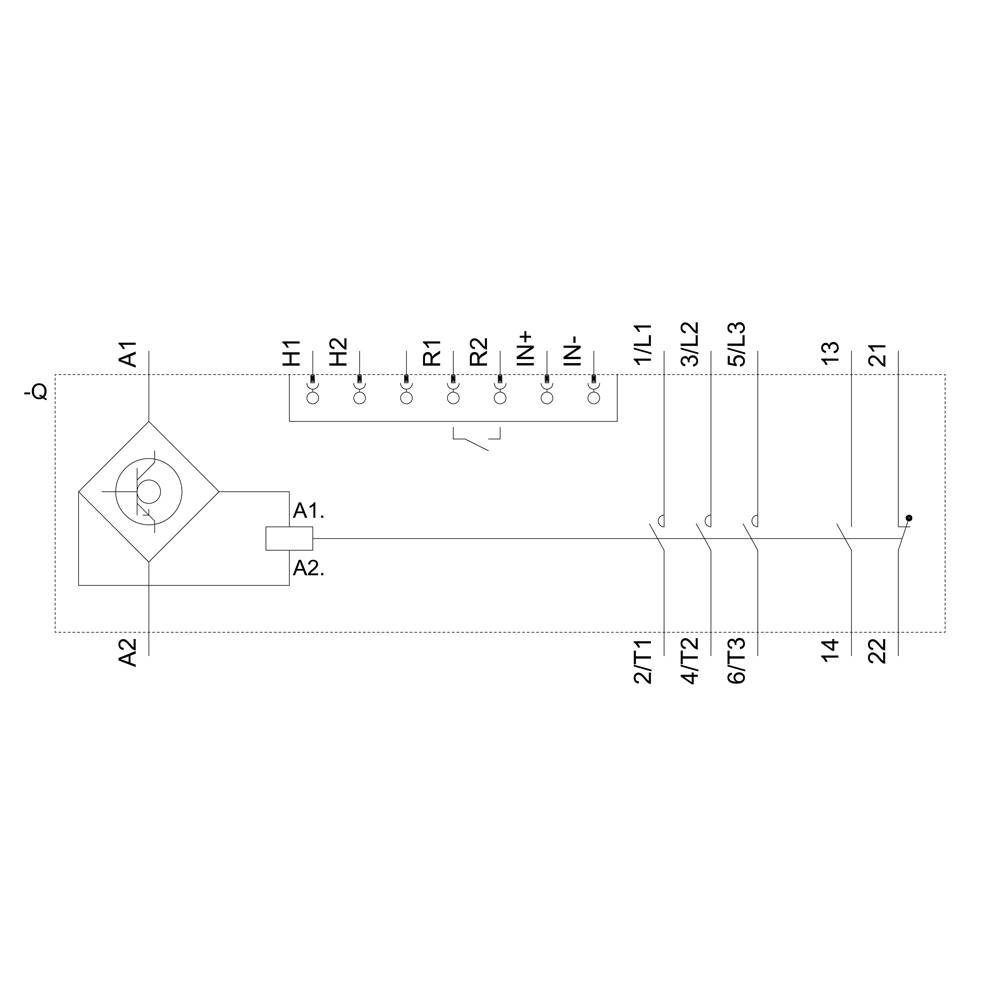

Schaltschema einer elektrischen Schaltung mit Transformator, Sicherungen und Anschlüssen, die Verbindungen und Komponenten zeigt.

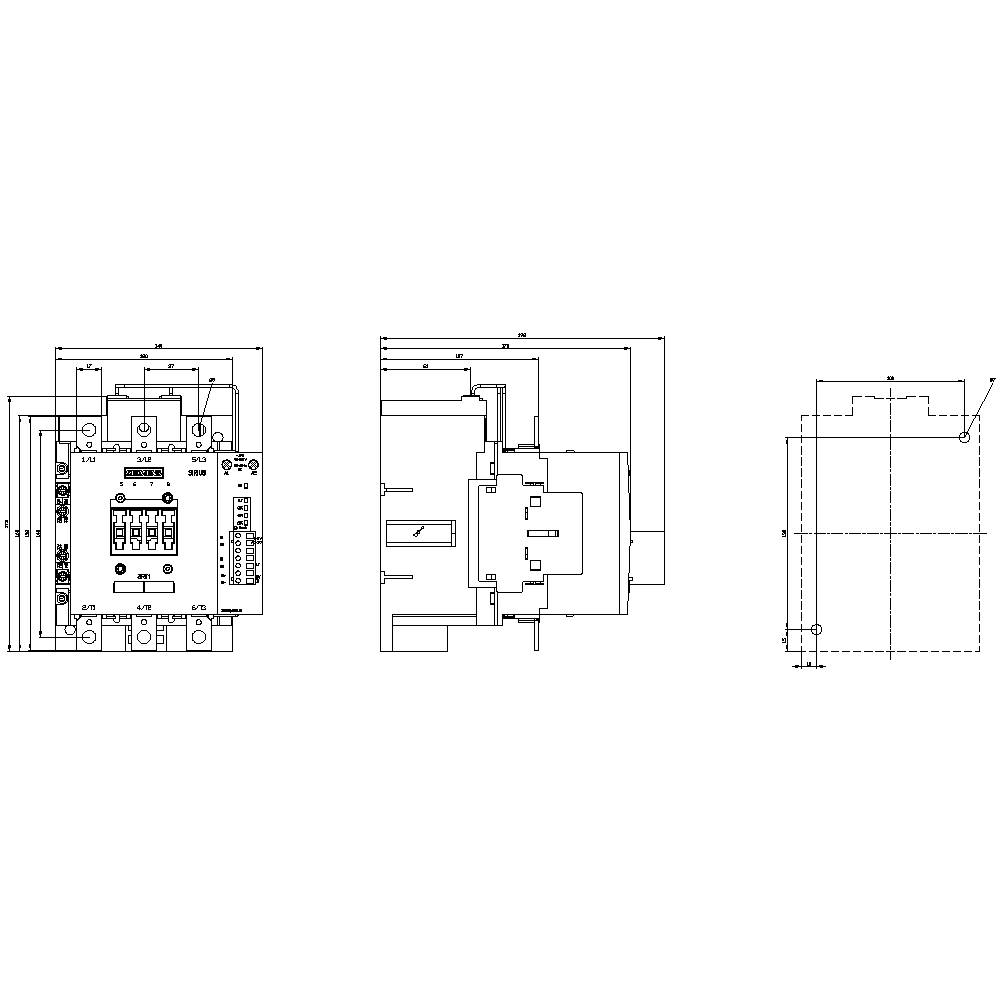

Technische Zeichnung eines elektrischen Schalters mit Front-, Seiten- und Draufsicht. Zeigt Maße und Anschlussdetails.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

1000 V/AC

Leistung

90 kW

Anschluss

Schienenanschluss

Datenblatt (PDF)

Lieferung Do., 19. Nov.

Anzahl

Stück

Gesamt (CHF 1’341.30 / Stück)

CHF 1’341.30

zzgl. MwSt.

Kostenfreier Versand

nur CHF 92.85

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz,AC-3e,185A/90kW/400V,3-polig,AC/DC200-277V,PLC-IN optional,1S+1Ö,Anschlussschiene/Schraubanschluss

Drehstromschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Niederspannungs-Schalttechnik,Schaltmodul,Schütz

Technische Daten

Spannungsart: AC/DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 120 mm²

Verpackungsart: Piece

Produkt-Art: Leistungsschütz

Typ: 3RT1056-6PP35

Baugröße: S6

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 1000 V/AC

Schaltspannung (max.): 1000 V/AC

Dauerstrom (max.): 185 A

: 90 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Montageart: Schraubbefestigung

Anschluss: Schienenanschluss

Mechanische Lebensdauer: 10000000

: IP00

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 140 mm

Höhe: 172 mm

Tiefe: 170 mm

Abm.: (B x H x T) 140 x 172 x 170 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 90 kW

: 3

: 1

: 1

: 185 A

: 215 A

: Schienenanschluss

: AC/DC

: 160 A

: 90 kW

: 110.3248125

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1744939 Siemens 3RT1056-6PP35 Leistungsschütz 3 Schließer 90 kW 1000 V/AC Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744939 Siemens 3RT1056-6PP35 Leistungsschütz 3 Schließer 90 kW 1000 V/AC Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3 185 A, 90 kW / 400 V AC (50-60 Hz) / DC Uc:200-277 V SPS Eingang 24 V DC 3-polig, Hilfskontakte 1 S + 1 Ö Antrieb: elektronisch Hauptstr.: Schiene Steuer- und Hilfsstromkreis: Schraubanschluss mit Restlebensdauermeldung Leistungsschütz SIRIUS 3RT1 zum Schalten von Motoren.
Die Schütze 3RT1 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für jede Anwendung die passende Anbindung an die Steuerung (direkt oder über PLC-Eingang). Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie können mit AC oder DC betätigt werden, einige Varianten besitzen einen Weitspannungsbereich und einen PLC-Steuereingang. Im Haupstromkreis können die Geräte über Schienen oder Rahmenklemmen angeschlossen werden. Für den Hilfs- und Steuerstromkreis sind sie auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich.
Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
