Siemens 3RT1054-1AS36 Leistungsschütz 3 Schließer 1000 V/AC 1 St.

'Dreipoliger Leistungsschalter von Siemens in dunkler Farbe. Eignet sich für den Einsatz in industriellen elektrischen Anlagen.'

Abbildung ähnlich

Ein Schaltschrank mit geöffnetem Tür zeigt technische Komponenten. Im Hintergrund regnet es auf ein Fenster eines industriellen Gebäudes.

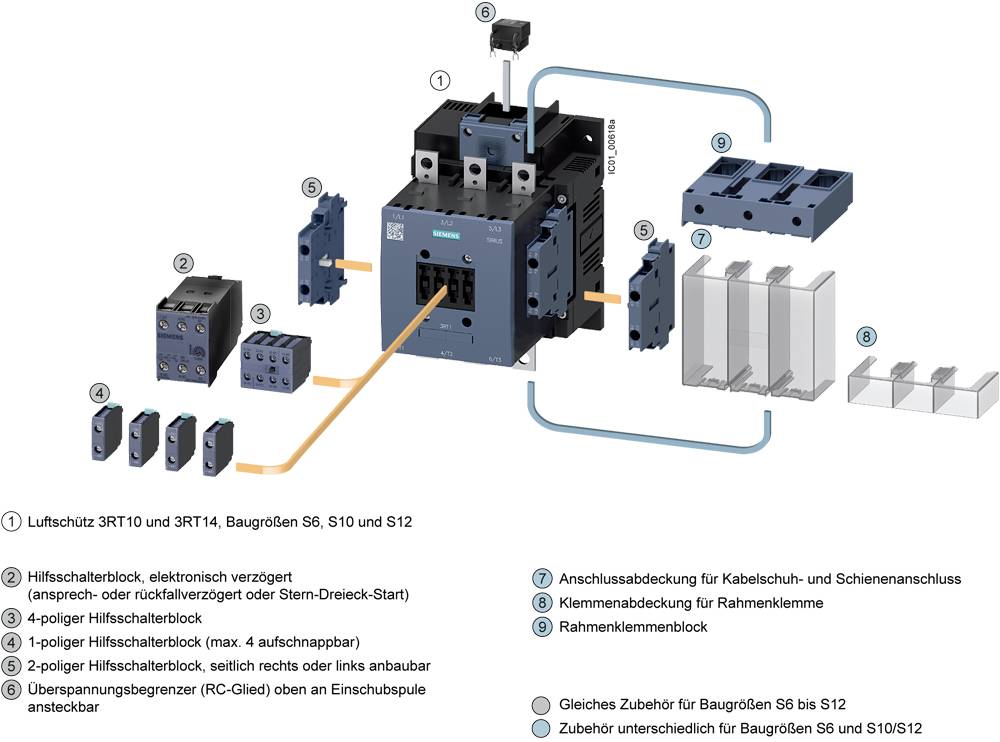

Abbildung eines Luftschützes mit Kennzeichnung seiner Bauteile, darunter Hilfsschalterblock und Kabelschutz. Zubehör für Baugrößen S6 bis S12 detailliert beschrieben.

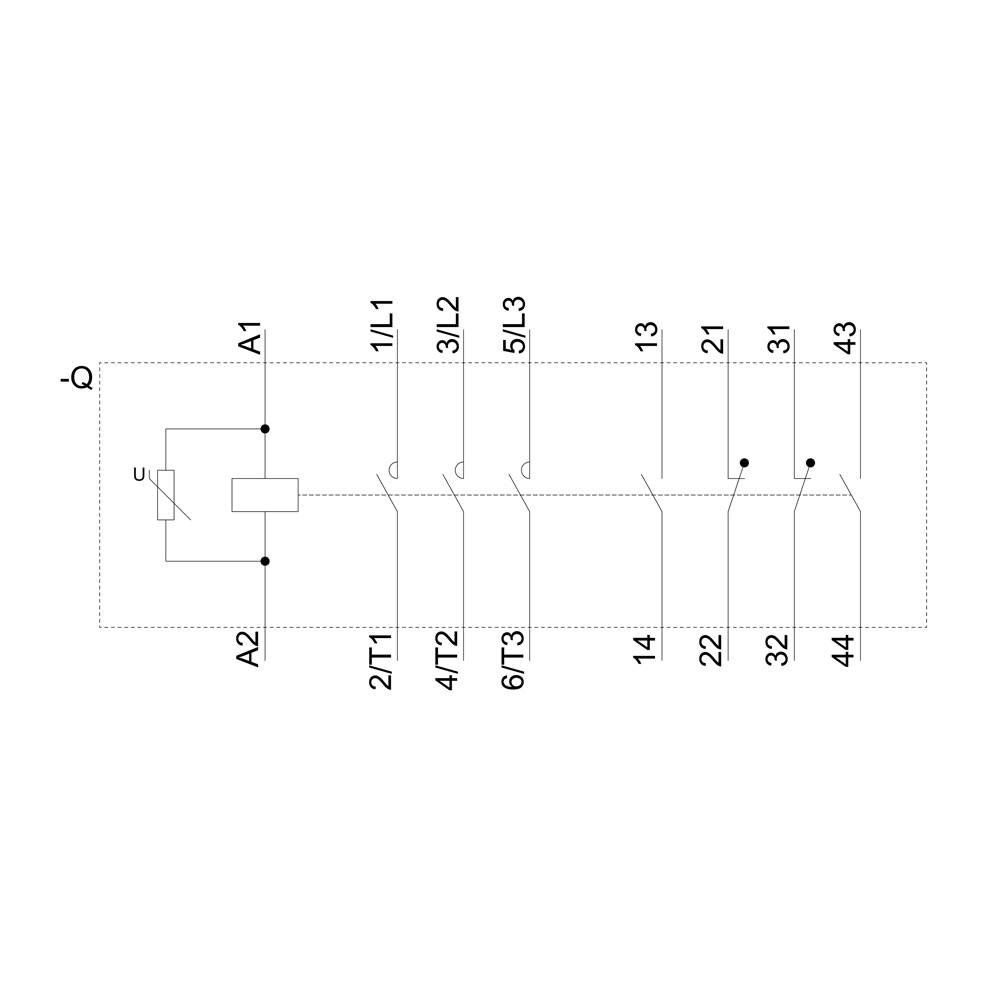

Schaltplan zeigt Schützkontakte: A1, A2, 1L1, 3L2, 5L3. Anschlüssymbol und Verbindungen dargestellt. Hauptfunktion des Schaltplans ist die Steuerung.

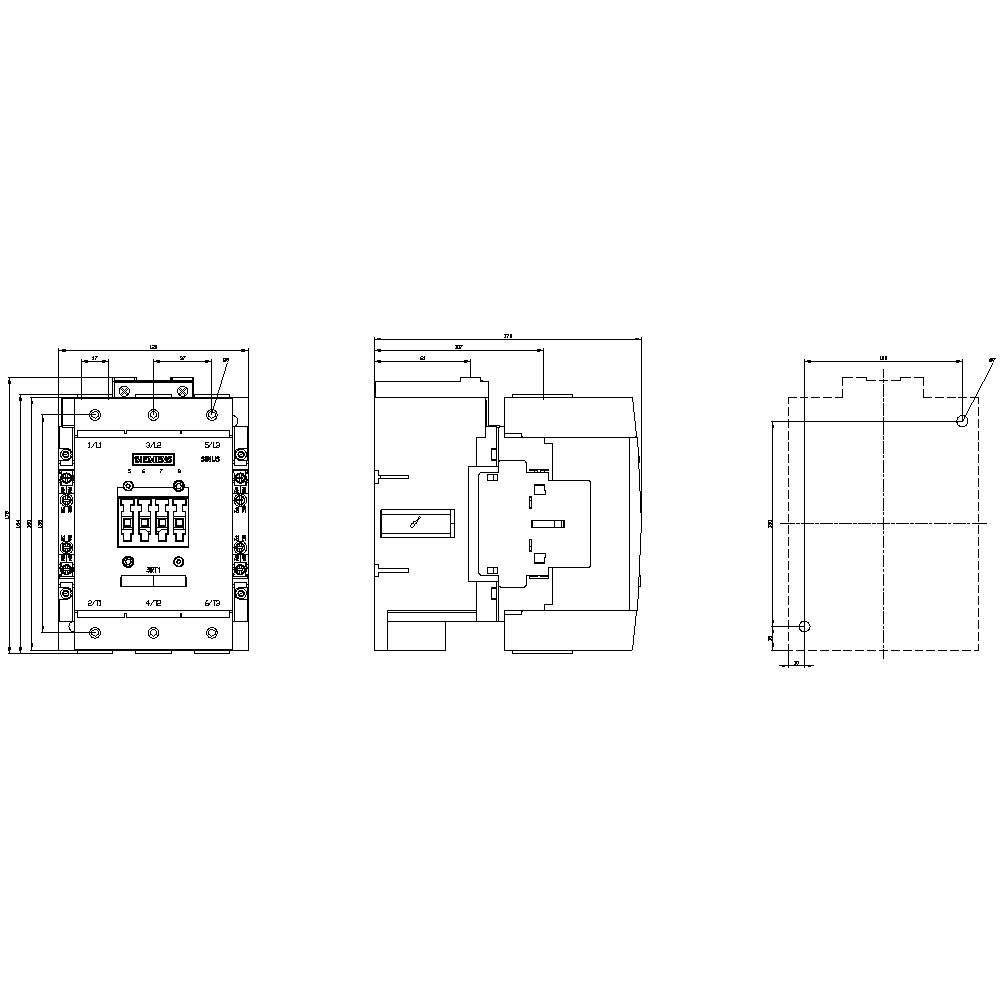

Technische Zeichnung eines elektrischen Schaltgeräts mit Front-, Seiten- und Draufsicht, sowie Maßangaben in Millimetern.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

1000 V/AC

Anschluss

Klemme

Typ

3RT1054-1AS36

Datenblatt (PDF)

Lieferung Do., 15. Okt.

39 Stück

Anzahl

Stück

Gesamt (CHF 670.63 / Stück)

CHF 670.63

zzgl. MwSt.

Kostenfreier Versand

nur CHF 55.71

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz,AC-3e,115A/55kW/400V,3-polig,AC/DC500-550V,2S+2Ö,Rahmenklemme/Schraubanschluss

Drehstromschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Niederspannungs-Schalttechnik,Schaltmodul,Schütz

Technische Daten

Spannungsart: AC/DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 70 mm²
Leiterquerschnitt feindrähtig: 70 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT1054-1AS36

Baugröße: S6

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 1000 V/AC

Montageart: Schraubbefestigung

Anschluss: Klemme

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 120 mm

Höhe: 172 mm

Tiefe: 170 mm

Abm.: (B x H x T) 120 x 172 x 170 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 55 kW

: 3

: 2

: 2

: 115 A

: 160 A

: Rahmenklemme

: AC/DC

: 97 A

: 55 kW

: 73.549875

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1747311 Siemens 3RT1054-1AS36 Leistungsschütz 3 Schließer 1000 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1747311 Siemens 3RT1054-1AS36 Leistungsschütz 3 Schließer 1000 V/AC 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3 115 A, 55 kW / 400 V, AC (50-60 Hz) / DC Uc: 500-550 V 3-polig, Hilfskontakte 2 S + 2 Ö Antrieb: konventionell Hauptstr.: Rahmenklemme Steuer- und Hilfstromkreis: Schraubanschluss Leistungsschütz SIRIUS 3RT1 zum Schalten von Motoren.
Die Schütze 3RT1 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für jede Anwendung die passende Anbindung an die Steuerung (direkt oder über PLC-Eingang). Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie können mit AC oder DC betätigt werden, einige Varianten besitzen einen Weitspannungsbereich und einen PLC-Steuereingang. Im Haupstromkreis können die Geräte über Schienen oder Rahmenklemmen angeschlossen werden. Für den Hilfs- und Steuerstromkreis sind sie auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich.
Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
