Siemens 3RP25762NM20 3RP2576-2NM20 Zeitrelais Multifunktional 1 St. Zeitbereich: 3 - 60 s 1 Schließer

Ein Siemens SIRIUS Schaltgerät, zylinderförmig, dunkelgrau, mit Drehschalter und Modellnummer 3RK1 903-0AB04.

Abbildung ähnlich

Ein Schaltschrank mit verschiedenen elektrischen Geräten und Verkabelungen, darunter Sicherungen, Relais und Steuerungen. Oben rechts ein Signallicht.

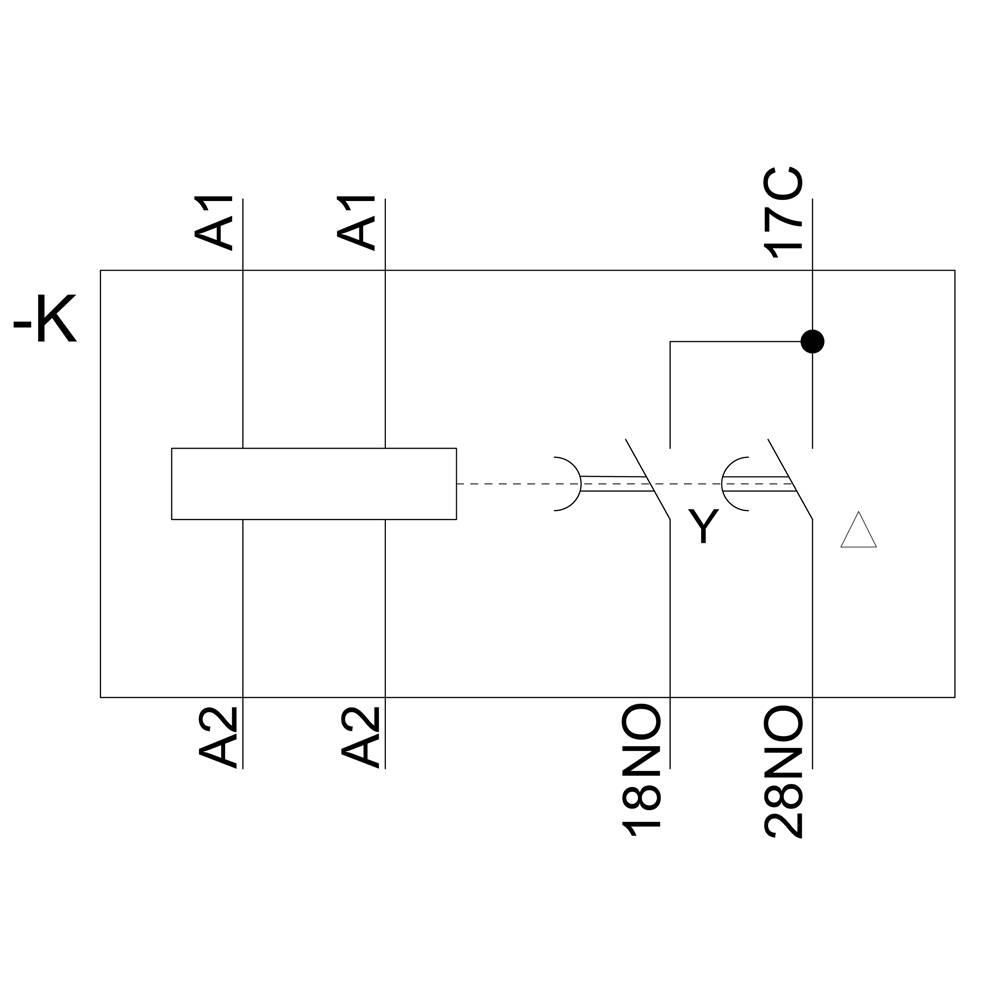

Schaltplan eines Relais: Rechtecksymbol für Relay mit zwei Anschlüssen A1, A2 links. Doppelte Linien rechts mit Kontakten 18NO und 28NO.

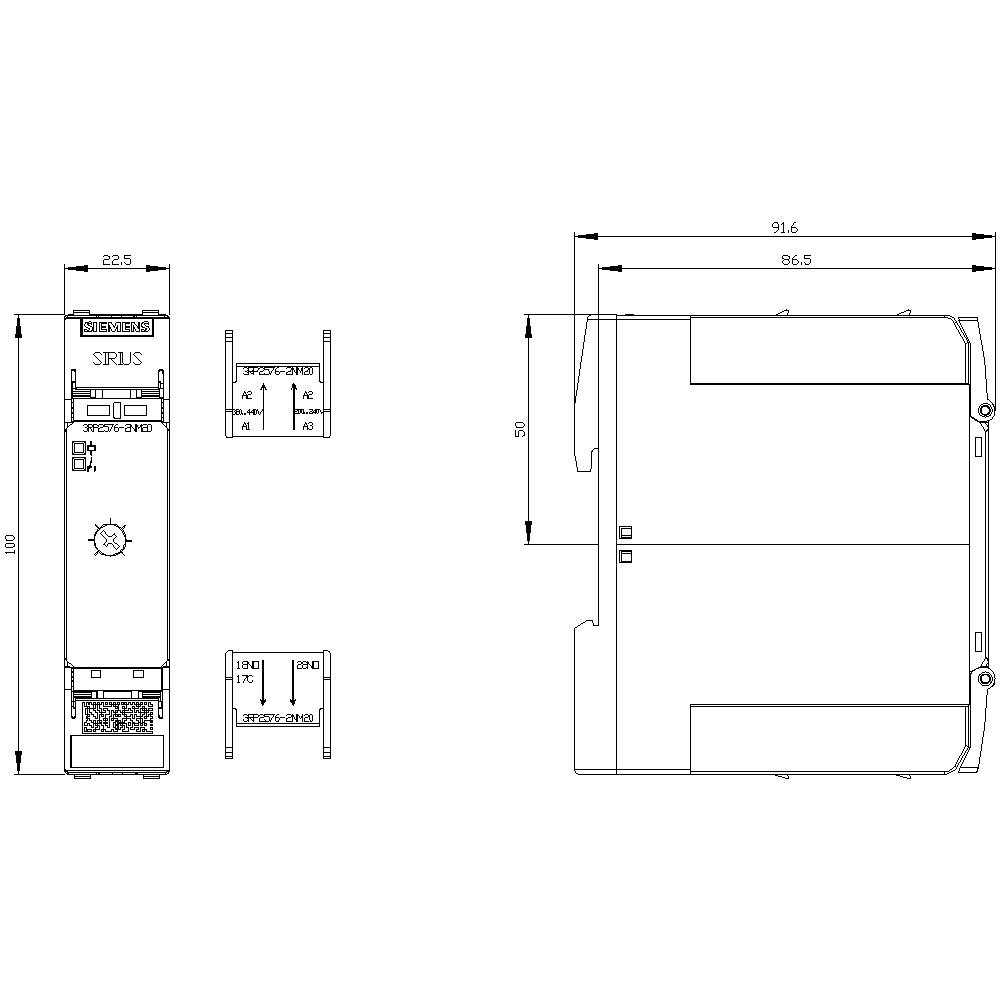

Technische Zeichnung eines Schaltgeräts mit Vorder- und Seitenansicht. Abmessungen und Bauteile sind detailliert dargestellt.

1/4

Abbildung ähnlich

Produkt-Art

Zeitrelais

Ausführung

Multifunktional

Funktionen

Stern-Dreieck-Zeitrelais

Betriebsspannung min.

200 V

Betriebsspannung max.

240 V

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

Anzahl

Stück

Gesamt (CHF 116.51 / Stück)

CHF 116.51

zzgl. MwSt.

nur CHF 13.93

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Zeitrelais, Stern-Dreieck, 1S verzögert, 1S unverzögert, 1 Zeitbereich 3-60s

Verzögerer,Verzögerungsrelais,Zeitbaustein,Zeitmodul,Zeitrelais,Zeitschalter

Technische Daten

Zeitrelais, elektronisch mit Stern-Dreieck-Funktion 1S verzögert 1S unverzögert 1 Zeitbereich, 3...60 s AC 200-240 V und AC 380-440 V mit LED, Federzuganschluss (Push-In)

Produkt-Art: Zeitrelais

Typ: 3RP2576-2NM20

Ausführung: Multifunktional

Anschluss: Federzuganschluss

Funktionen: Stern-Dreieck-Zeitrelais

Betriebsspannung min.: 200 V

Betriebsspannung max.: 240 V

Betriebsspannungsbereich: 200 - 240 V

Kontaktart: 1 Schließer

Zeitbereich (min.): 3 s

Zeitbereich (max.): 60 s

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP20

Elektrische Lebensdauer: 100000

Mechanische Lebensdauer: 10000000

Breite: 22.5 mm

Höhe: 100 mm

Tiefe: 90 mm

Abm.: (B x H x T) 22.5 x 100 x 90 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 22.5

: 100 mm

: 90 mm

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: Federzuganschluss

: 0

: 1

: 0

: 0

: 1

: 0

: FALSE

: FALSE

: TRUE

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1746054 Siemens 3RP25762NM20 3RP2576-2NM20 Zeitrelais Multifunktional 1 St. Zeitbereich: 3 - 60 s 1 Schließer

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1746054 Siemens 3RP25762NM20 3RP2576-2NM20 Zeitrelais Multifunktional 1 St. Zeitbereich: 3 - 60 s 1 Schließer

Beschreibung

Zeitrelais, elektronisch mit Stern-Dreieck-Funktion 1S verzögert 1S unverzögert 1 Zeitbereich, 3...60 s AC 200-240 V und AC 380-440 V mit LED, Federzuganschluss (Push-In) Zeitrelais SIRIUS 3RP25, Stern-Dreieck-Funktion, für das gezielte Anlaufen von Motoren in Stern-Dreieck-Schaltung.
Großer Einsatzbereich durch vielfältige Funktionen auf kleinstem Raum. Weltweit einsetzbar dank internationaler Approbationen und Weitspannungsbereich. Das innovative Gehäusekonzept in Industriebauform bietet beschriftete Abdeckklappen, abnehmbare Anschlussklemmen und vieles mehr.
Lieferbar als Einzel- oder Multifunktionszeitrelais mit Halbleiterausgang oder als elektromechanisches Relais mit und ohne Zwangsführung, jeweils mit verschiedenen Anschlusstechniken.
Die Zeitrelais 3RP25 lösen die bewährte Baureihe 3RP15 ab.
SIRIUS Relais - ein Programm für alle Fälle.
