Siemens 3RP25602SW30 3RP2560-2SW30 Zeitrelais Multifunktional 1 St. Zeitbereich: 1 - 600 s 3 Schließer Piece

'Siemens SIRIUS'-Schaltgerät in dunkelgrau, rechteckige Form, mit Steuerknopf und QR-Code auf der Vorderseite.

Abbildung ähnlich

Ein Schaltkasten mit verschiedenen elektrischen Komponenten wie Schaltrelais, Sicherungen und Verkabelungen. Links oben Warnleuchte.

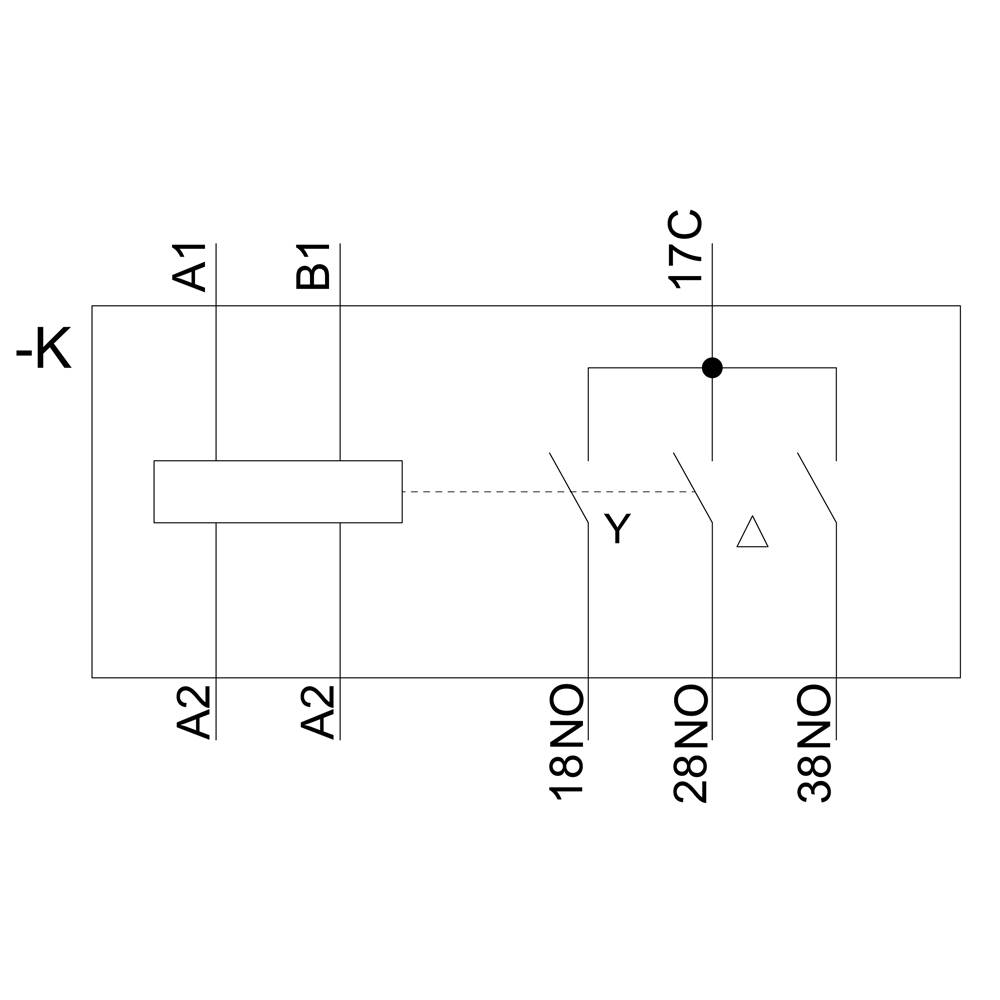

Schaltplan eines Relais mit Spule markiert als A1 und A2, Schaltkontakte 17C, 18 NO, 28 NO, 38 NO. Hauptverbindung ist von Y zu Dreieck.

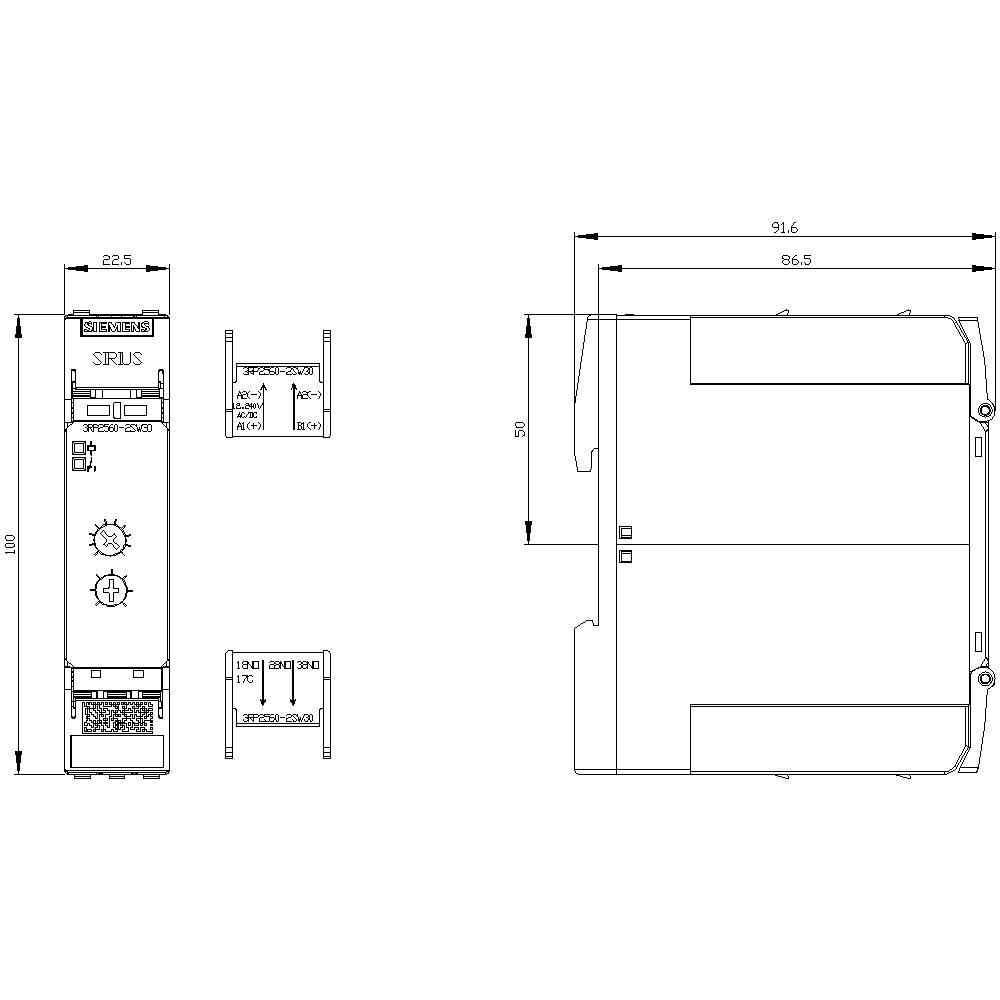

Technische Zeichnung eines Geräts mit vorderen und seitlichen Ansichten, Abmessungen und Details für Installationszwecke.

1/4

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Zeitrelais

Ausführung

Multifunktional

Funktionen

Stern-Dreieck-Anlauf

Betriebsspannung min.

12 V

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

Anzahl

Stück

Gesamt (CHF 155.37 / Stück)

CHF 155.37

zzgl. MwSt.

nur CHF 18.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Zeitrelais, Stern-Dreieck, 1-20S, Nachlaufz. 30-600s, 3 Schließer

Funktion Stern/Dreieck: false
Zeitbereich: s
Bemessungssteuerspeisespannung Us bei DC: V
Bemessungssteuerspeisespannung Us bei AC 50 Hz: V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: V
Mit Halbleiterausgang: false
Funktion ansprechverzögert: false
Anzahl der Ausgänge, verzögert, Wechsler: 0
Funktion einschaltwischend: false
Funktion rückfallverzögert: false

Technische Daten

Verpackungsart: Piece

Produkt-Art: Zeitrelais

Typ: 3RP2560-2SW30

Ausführung: Multifunktional

Funktionen: Stern-Dreieck-Anlauf

Betriebsspannung min.: 12 V

Betriebsspannung max.: 240 V

Betriebsspannungsbereich: 12 - 240 V

Kontaktart: 3 Schließer

Zeitbereich (min.): 1 s

Zeitbereich (max.): 600 s

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP20

Elektrische Lebensdauer: 100000

Mechanische Lebensdauer: 10000000

Breite: 22.5 mm

Höhe: 100 mm

Tiefe: 90 mm

Abm.: (B x H x T) 22.5 x 100 x 90 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 22.5

: 100 mm

: 90 mm

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: Federzuganschluss

: 0

: 1

: 0

: 0

: 2

: 0

: FALSE

: FALSE

: TRUE

: AC/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1699168 Siemens 3RP25602SW30 3RP2560-2SW30 Zeitrelais Multifunktional 1 St. Zeitbereich: 1 - 600 s 3 Schließer Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1699168 Siemens 3RP25602SW30 3RP2560-2SW30 Zeitrelais Multifunktional 1 St. Zeitbereich: 1 - 600 s 3 Schließer Piece

Beschreibung

Zeitrelais, elektronisch mit Stern-Dreieck-Funktion 1-20 s, Nachlaufzeit 30-600 s 3 Schließer mit gemeinsamer Wurzel AC/DC 12-240 V bei AC 50/60 Hz mit LED, 0,85 ...1,1 US Zeitrelais SIRIUS 3RP25, Stern-Dreieck-Funktion mit Nachlauffunktion (Idling), für das gezielte Anlaufen von Motoren in Stern-Dreieck-Schaltung.
Großer Einsatzbereich durch vielfältige Funktionen auf kleinstem Raum. Weltweit einsetzbar dank internationaler Approbationen und Weitspannungsbereich. Das innovative Gehäusekonzept in Industriebauform bietet beschriftete Abdeckklappen, abnehmbare Anschlussklemmen und vieles mehr.
Lieferbar als Einzel- oder Multifunktionszeitrelais mit Halbleiterausgang oder alselektromechanisches Relais mit und ohne Zwangsführung, jeweils mit verschiedenen Anschlusstechniken.
Die Zeitrelais 3RP25 lösen die bewährte Baureihe 3RP15 ab.
SIRIUS Relais - ein Programm für alle Fälle.
