Siemens 3RH2911-2HA11 Hilfsschalter Passend für Marke (Relais): Siemens 1 St.

Ein elektrisches Relaismodul mit mehreren Anschlüssen und einem Schalter in der Mitte. Beschriftet mit 'NC' und 'NO'.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit zahlreichen Kabeln und Schaltern, daneben ein Fenster, das mit Wassertropfen bedeckt ist, im Hintergrund eine Maschinenanlage.

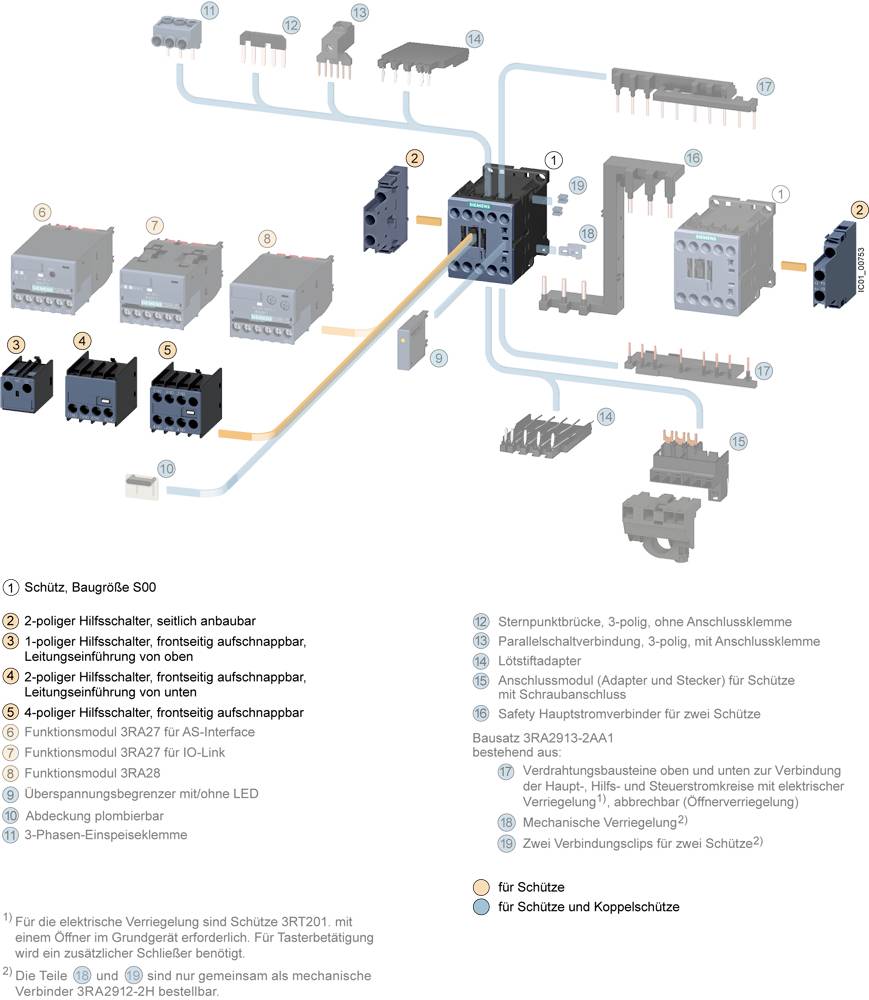

Diagramm zeigt Schaltgeräte-Übersicht, u.a. Hilfsschalter und Schütze mit Verbindungsoptionen. Farbcodierung nach Geräten.

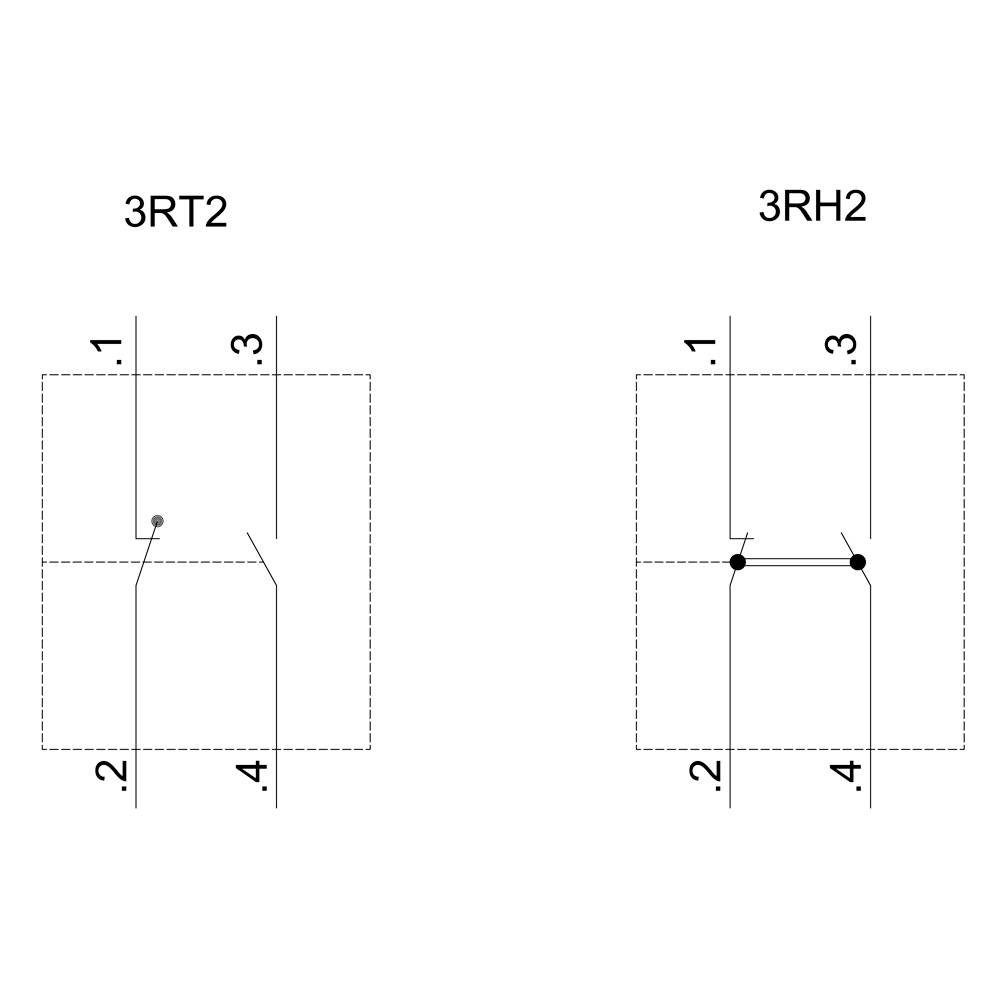

Schaltpläne von zwei Relais: Links '3RT2', rechts '3RH2'. Beide zeigen Kontaktpunkte nummeriert 1 bis 4 mit Verbindungen.

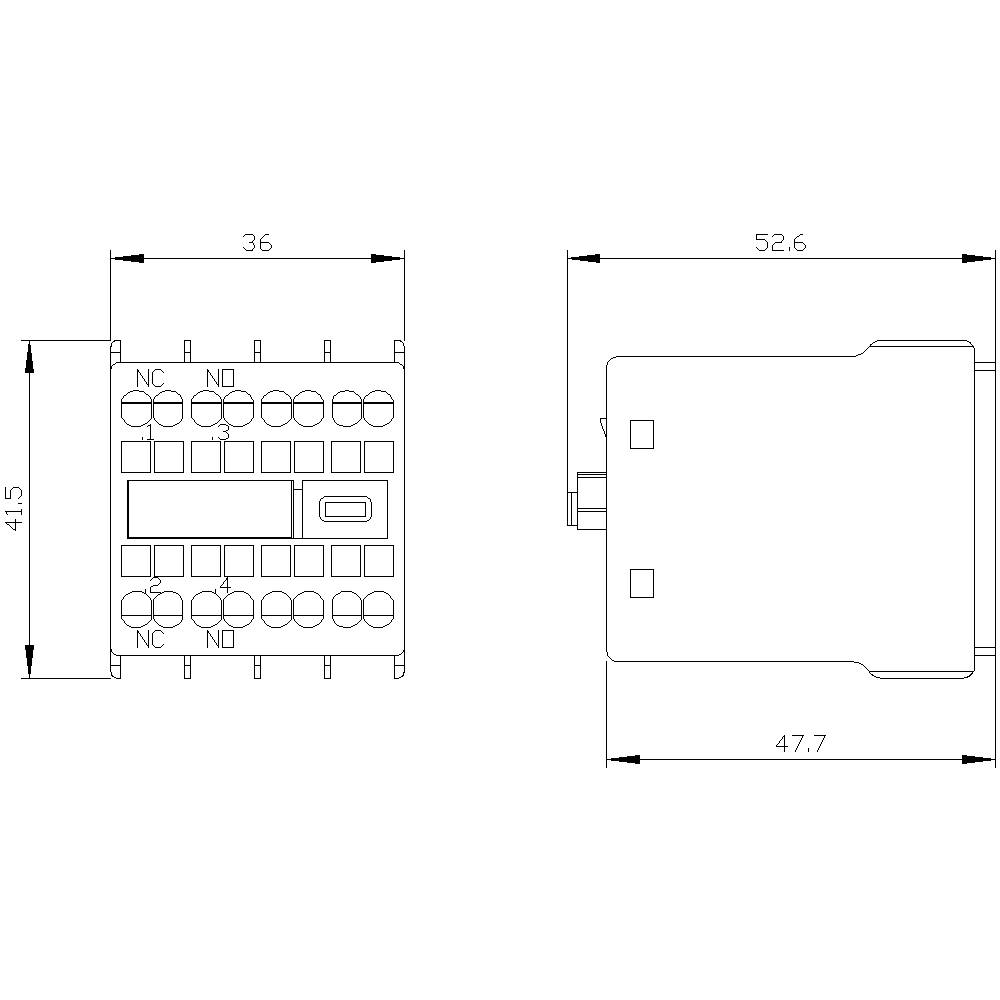

Technische Zeichnung eines elektrischen Relais mit Maßen: Breite 36 mm, Höhe 41,5 mm, Tiefe 52,6 mm. Kontakte sind mit 'NC' und 'NO' beschriftet.

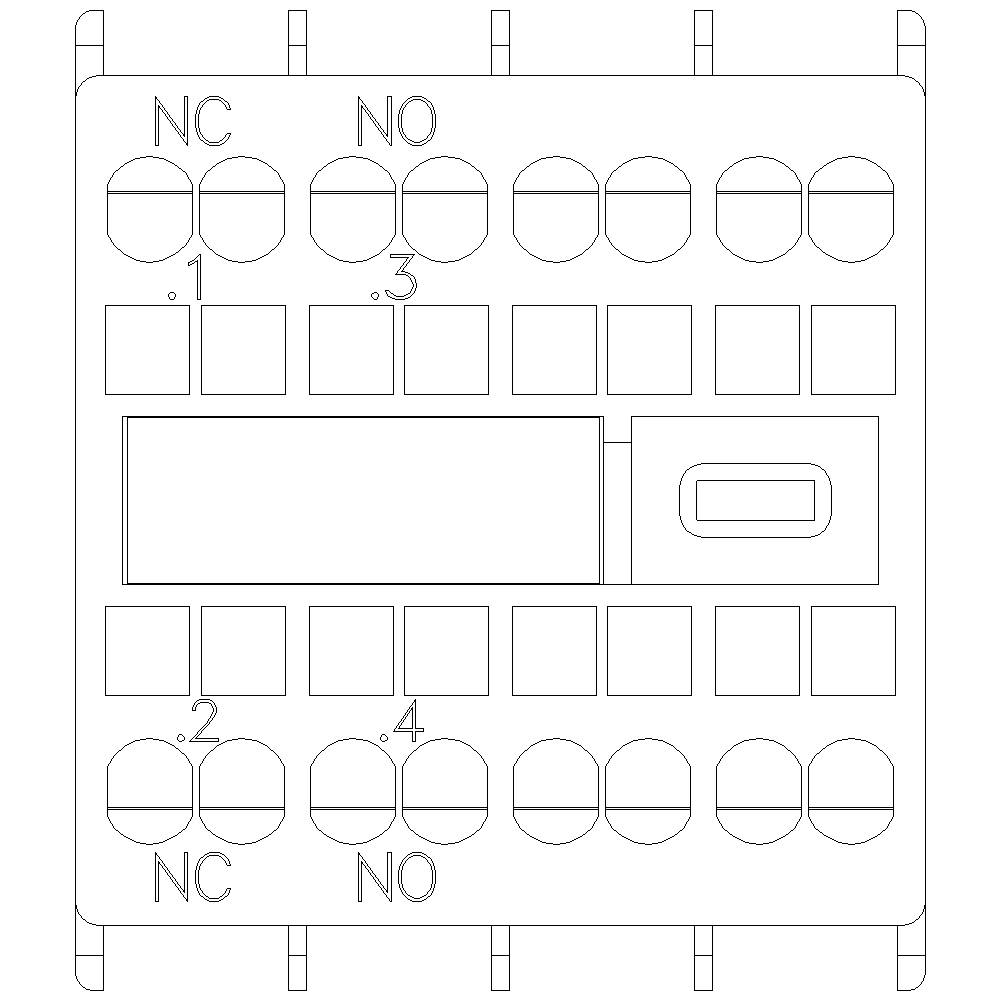

Kontaktplan einer elektrischen Schaltung mit der Beschriftung 'NC', 'NO', '.1', '.2', '.3', '.4' zur Darstellung von Anschlusspunkten.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschalter

Polzahl

2polig

Anschluss

Federzuganschluss

Typ

3RH2911-2HA11

Baugröße

S00

Datenblatt (PDF)

Sofort-Lieferung Mo., 5. Okt.

4 Set(s)

Anzahl

Set(s)

Gesamt (CHF 13.83 / Stück)

CHF 13.83

zzgl. MwSt.

Nur noch 4 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschalter 1S+1Ö Strombahnen:1Ö, 1S für Hilfs-/Motorschütze S00/S0

1, 6 A, Federzuganschluss, aufsteckbar, sonstige, ohne

Technische Daten

Ausführung des Produkts: frontseitig aufschnappbar
Produktfunktion / Zwangsführung: ja
Produktfunktion / Zwangsführung, Anmerkung: mit 3RH2
Produktfunktion / Spiegelkontakt: ja
Produktfunktion / Spiegelkontakt, Anmerkung: mit 3RT2
Anwendungsbereich: zur Erweiterung der Hilfskontakte im Steuerstromkreis
Eignung zur Verwendung: Hilfs- und Leistungsschütz
Stoßspannungsfestigkeit: 6 kV
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 2x (20 ... 14)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / eindrähtig oder mehrdrähtig: 2x (0,5 ... 2,5 mm²)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / ohne Aderendbearbeitung: 2x (0,5 ... 2,5 mm²)
Anschließbarer Leiterquerschnitt / für Hilfskontakte / feindrähtig / mit Aderendbearbeitung / maximal: 2,5 mm²

Produkt-Art: Hilfsschalter

Typ: 3RH2911-2HA11

Baugröße: S00
S0
S2
S3

Polzahl: 2polig

Hilfskontaktart: 1 Schließer
1 Öffner

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Montageart: Schnappbefestigung

Anschluss: Federzuganschluss

Elektrische Lebensdauer: 200000

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 36 mm

Höhe: 41.5 mm

Tiefe: 47.7 mm

Abm.: (B x H x T) 36 x 41.5 x 47.7 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2862294 Siemens 3RH2911-2HA11 Hilfsschalter Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2862294 Siemens 3RH2911-2HA11 Hilfsschalter Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Hilfsschalter frontseitig, 1 S + 1 Ö Strombahn 1 Ö, 1 S für 3RH2 und 3RT2 Federzuganschluss .1/.2, .3/.4 Hilfsschalter SIRIUS 3RH29 zur Erweiterung der Hilfskontakte im Steuerstromkreis.
Die frontseitigen Hilfsschalter 3RH29 können ohne Werkzeug baugrößenunabhängig auf die Schütze 3RT2 und Hilfsschütze 3RH2 montiert werden.
Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auch als Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
