Siemens 3RH2911-2GA40 Hilfsschalter 4 Schließer steckbar Passend für Marke (Relais): Siemens Single 1 St.

Ein schwarzes elektrisches Relais mit mehreren Anschlussklemmen und Beschriftungen 'NO' für jeden Anschluss, angezeigt in einer 3D-Darstellung.

Abbildung ähnlich

Innenansicht eines Kontrollschranks mit elektronischen Komponenten links und regennasses Fenster, das Maschinen in einer Werkstatt zeigt.

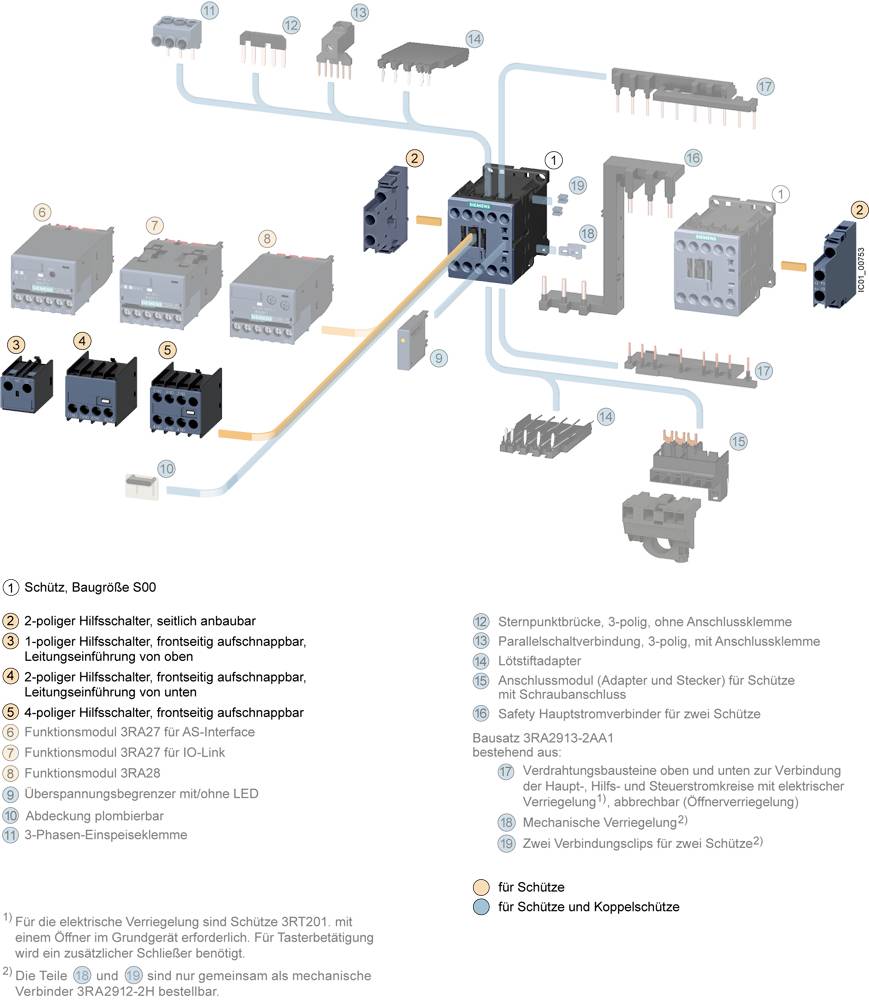

Schaltplan zeigt Schütze und Hilfsschalter in verschiedenen Anordnungen. Pfeile verbinden Elemente. Legende erklärt Symbole und Farben. Hauptanwendung: elektrische Schaltungen.

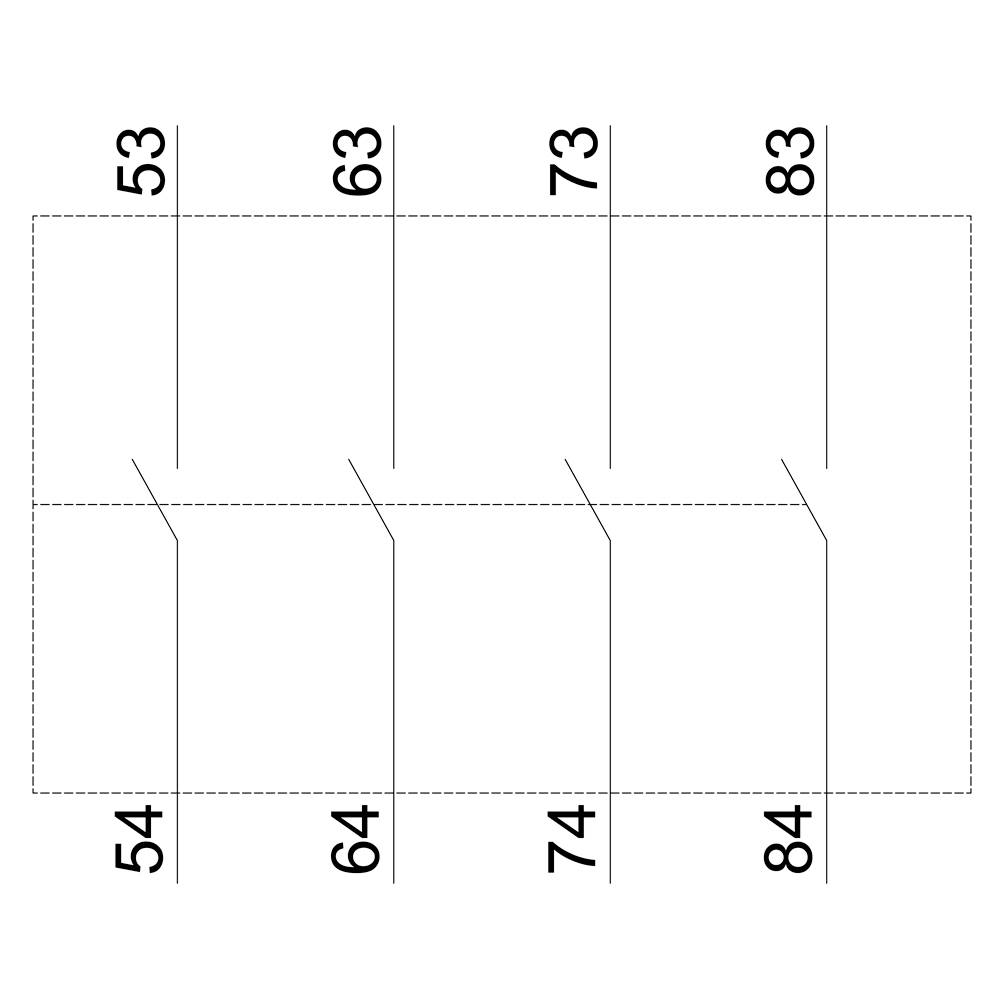

'Darstellung von zwei übereinanderliegenden Rechtecken, die in Spalten mit Zahlen von 53 bis 84 geteilt sind, beginnend von oben.'

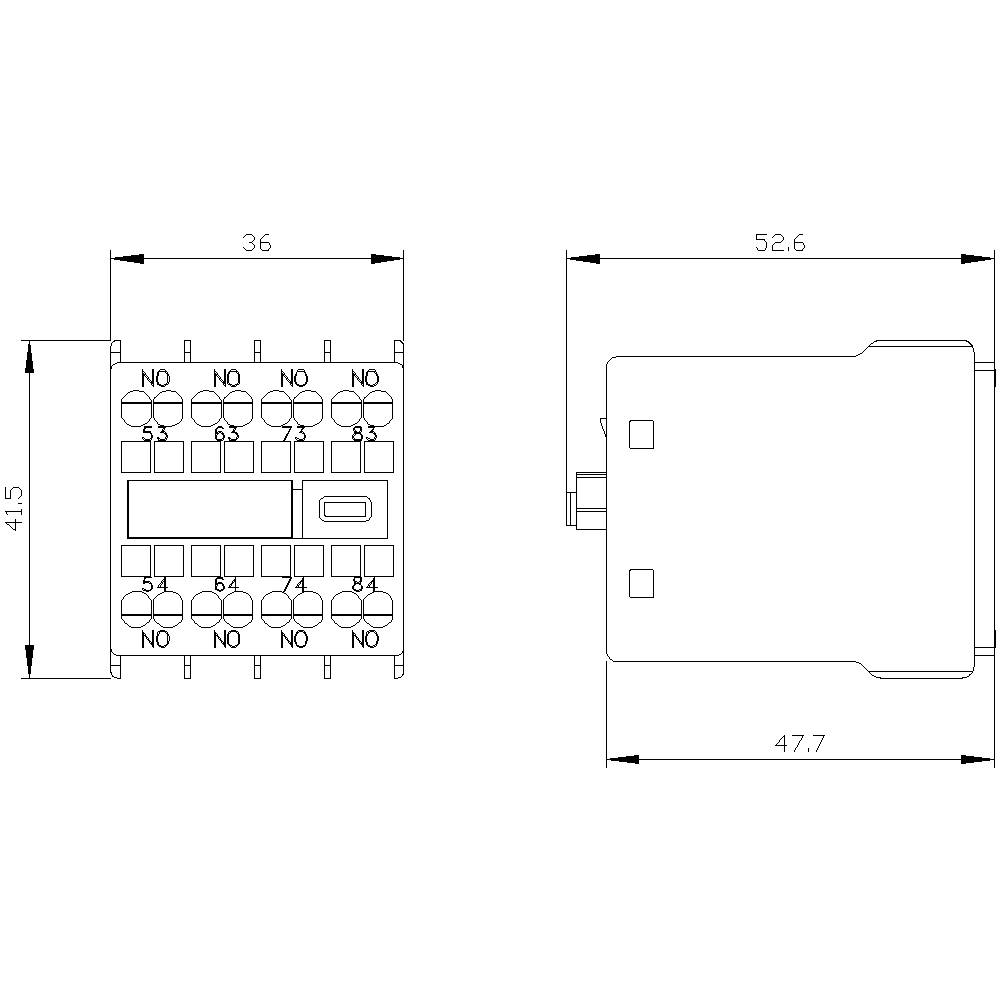

'Technische Zeichnung eines Relais. Zeigt die Vorder- und Seitenansicht mit Abmessungen: 36x41,5 mm (Vorderansicht), 52,6x47,7 mm (Seitenansicht).'

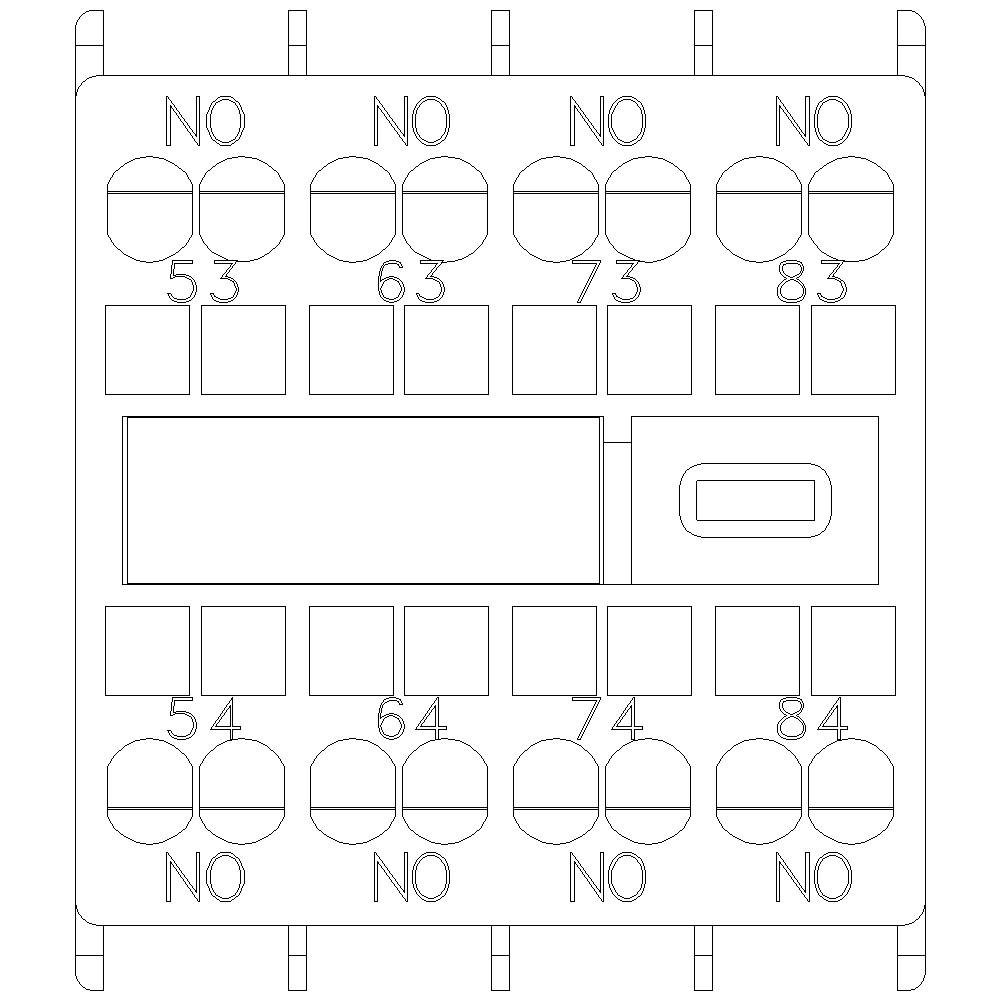

Abbildung eines elektrischen Schaltplans mit nummerierten Anschlussstellen 53, 63, 73, 83 und 54, 64, 74, 84, und Beschriftung 'NO'.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschalter

Anschluss

Federzuganschluss

Verpackungsart

Single

Typ

3RH2911-2GA40

Baugröße

S00

Datenblatt (PDF)

Sofort-Lieferung Mo., 12. Okt.

1 Set(s)

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen CHF 0.00

Anzahl

Set(s)

Gesamt (CHF 22.16 / Stück)

CHF 22.16

zzgl. MwSt.

Nur noch 1 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschalter 4S, stromb.:1S, 1S, 1S, 1S für Hilfsschütze, S00

4, 6 A, Federzuganschluss, aufsteckbar, sonstige, ohne

Technische Daten

Ausführung des Produkts: frontseitig aufschnappbar auf Hilfsschalter 3RH2140/3RH2440
Produktfunktion / Zwangsführung: ja
Produktfunktion / Zwangsführung, Anmerkung: mit 3RH2
Anwendungsbereich: zur Erweiterung der Hilfskontakte im Steuerstromkreis
Eignung zur Verwendung: Hilfsschütz
Stoßspannungsfestigkeit: 6 kV
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 2x (20 ... 14)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / eindrähtig oder mehrdrähtig: 2x (0,5 ... 2,5 mm²)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / ohne Aderendbearbeitung: 2x (0,5 ... 2,5 mm²)
Anschließbarer Leiterquerschnitt / für Hilfskontakte / feindrähtig / mit Aderendbearbeitung / maximal: 2,5 mm²

Verpackungsart: Single

Produkt-Art: Hilfsschalter

Typ: 3RH2911-2GA40

Baugröße: S00

Kontaktart: 4 Schließer

Hilfskontaktart: 4 Schließer

Dauerstrom (max.): 6 A

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: steckbar

Montageart: Schnappbefestigung

Anschluss: Federzuganschluss

Elektrische Lebensdauer: 200000

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 36 mm

Höhe: 41.5 mm

Tiefe: 47.7 mm

Abm.: (B x H x T) 36 x 41.5 x 47.7 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2862290 Siemens 3RH2911-2GA40 Hilfsschalter 4 Schließer steckbar Passend für Marke (Relais): Siemens Single 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2862290 Siemens 3RH2911-2GA40 Hilfsschalter 4 Schließer steckbar Passend für Marke (Relais): Siemens Single 1 St.

Beschreibung

Hilfsschalter frontseitig, 4 S Strombahn 1 S, 1 S, 1 S, 1 S für Hilfsschütze Baugröße S00 Federzuganschluss 53/54 , 63/64 , 73/74 , 83/84 physisch kodiert- nur mit HiSchützen 3RH2140* u 3RH2440* kombinierbar (nach EN 50011) Hilfsschalter SIRIUS 3RH29 zur Erweiterung der Hilfskontakte im Steuerstromkreis.
Die frontseitigen Hilfsschalter 3RH29 können ohne Werkzeug baugrößenunabhängig auf die Schütze 3RT2 und Hilfsschütze 3RH2 montiert werden.
Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auch als Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
